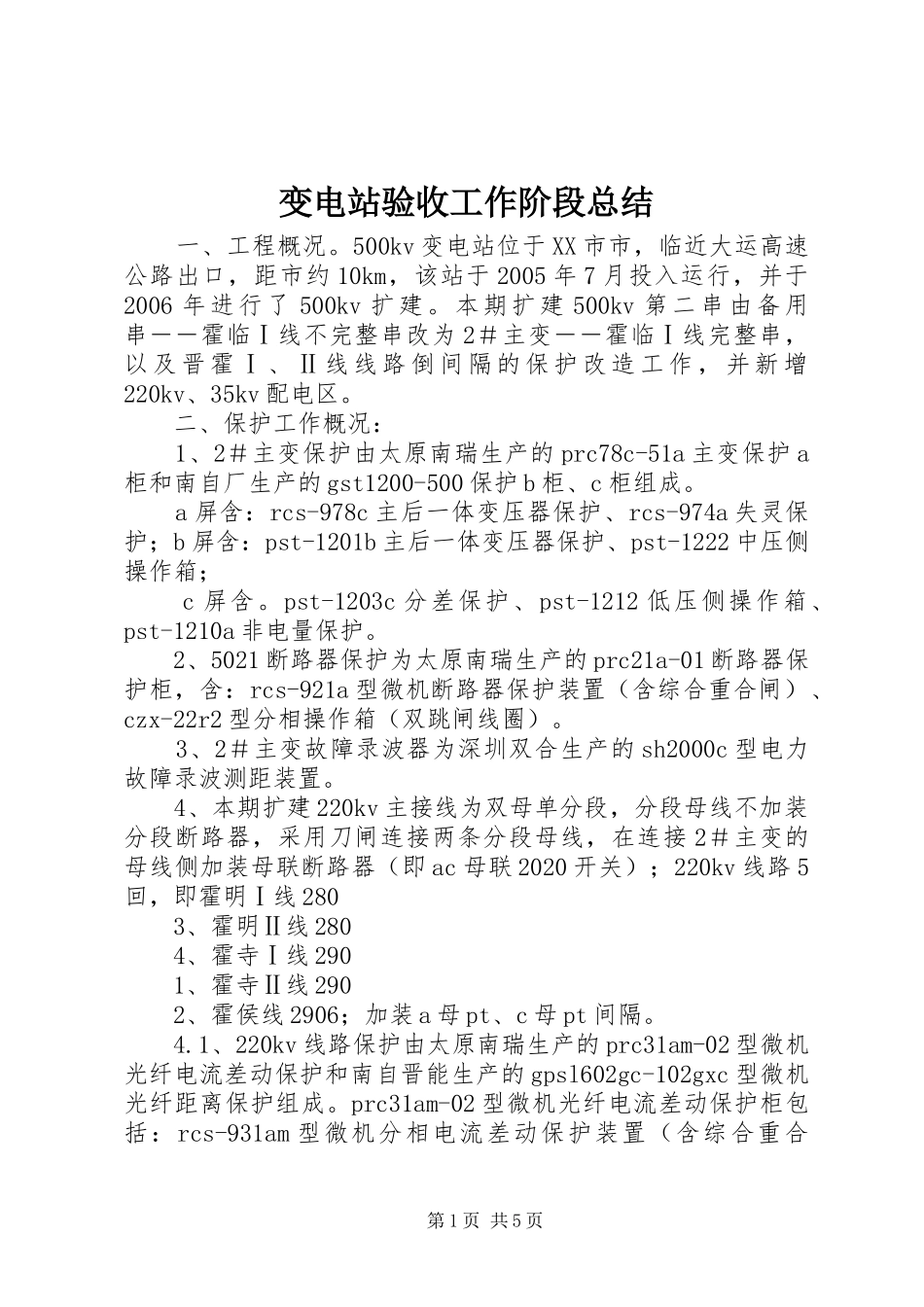

变电站验收工作阶段总结一、工程概况。500kv变电站位于XX市市，临近大运高速公路出口，距市约10km，该站于2005年7月投入运行，并于2006年进行了500kv扩建。本期扩建500kv第二串由备用串――霍临Ⅰ线不完整串改为2＃主变――霍临Ⅰ线完整串，以及晋霍Ⅰ、Ⅱ线线路倒间隔的保护改造工作，并新增220kv、35kv配电区。二、保护工作概况：1、2＃主变保护由太原南瑞生产的prc78c-51a主变保护a柜和南自厂生产的gst1200-500保护b柜、c柜组成。a屏含：rcs-978c主后一体变压器保护、rcs-974a失灵保护；b屏含：pst-1201b主后一体变压器保护、pst-1222中压侧操作箱；c屏含。pst-1203c分差保护、pst-1212低压侧操作箱、pst-1210a非电量保护。2、5021断路器保护为太原南瑞生产的prc21a-01断路器保护柜，含：rcs-921a型微机断路器保护装置（含综合重合闸）、czx-22r2型分相操作箱（双跳闸线圈）。3、2＃主变故障录波器为深圳双合生产的sh2000c型电力故障录波测距装置。4、本期扩建220kv主接线为双母单分段，分段母线不加装分段断路器，采用刀闸连接两条分段母线，在连接2＃主变的母线侧加装母联断路器（即ac母联2020开关）；220kv线路5回，即霍明Ⅰ线2803、霍明Ⅱ线2804、霍寺Ⅰ线2901、霍寺Ⅱ线2902、霍侯线2906；加装a母pt、c母pt间隔。4.1、220kv线路保护由太原南瑞生产的prc31am-02型微机光纤电流差动保护和南自晋能生产的gpsl602gc-102gxc型微机光纤距离保护组成。prc31am-02型微机光纤电流差动保护柜包括：rcs-931am型微机分相电流差动保护装置（含综合重合第1页共5页闸）、czx-12r2型分相操作箱（双跳闸线圈）；gpsl602gc-102gxc型微机光纤距离保护柜包括：psl-602gc微机距离保护装置（含综合重合闸）、psl-631a型失灵启动装置、gxc-01型光纤数据传输装置；4.2、220kv母联保护为太原南瑞生产的prc23a-12型微机母联保护柜，包括：rcs-923a微机母联保护装置、czx-12r2型分相操作箱。5、220kv母线保护采用双重化保护配置，按21单元配置。第一套为太原南瑞生产的prc15ct-421c型微机母线保护柜，含断路器失灵保护及复合电压闭锁回路；第二套为深圳南瑞生产的bp-2b微机母线保护柜，不含断路器失灵保护，含复合电压闭锁回路。6、220kv故障录波器配置武汉中元华电生产的zh-3型微机故障录波器柜2面。7、本期扩建35kv电容器两组、电抗器两组。3＃电容器3021、4＃电容器3022保护装置为太原南瑞生产的rcs-9633a电容器保护装置；4＃电抗器3024、5＃电抗器3025保护装置为太原南瑞生产的rcs-9612电抗器保护装置。三、保护工作进度：1、已调试、验收工作：1.1、2＃主变保护a柜保护装置调试完成，未传动；b柜、c柜保护装置厂家更换cpu插件后，装置调试完成，未传动。1.2、5021断路器保护柜装置调试完成，未传动。1.3、2＃主变故障录波器柜调试完成。1.4、2＃主变中压侧2002开关ct试验工作完成（包括ct伏安特性、极性、变比、二次回路直阻测试）。1.5、2＃主变pt二次回路已检查无误。1.6、220kv线路保护装置调试完成，开关传动正确。1.第2页共5页7、220kv母联开关保护装置调试完成，开关传动正确。1.8、220kv开关、刀闸位置遥信点已对至测控装置，开关机构信号遥信点已对至测控装置。1.9、220kv开关机构三相不一致、防跳回路已检查，三相不一致时间已整定（2803为2.655s、2804为2.521s、2901为2.573s、2902为2.609s、2906为2.567s、2020为2.778s、2002为2.524s）。1.10、220kv出线ct和母联ct伏安特性、极性、变比和ct二次回路直阻及ct一次升流工作已完成。1.11、220kv母线保护调试完成，开关传动正确。1.12、220kv故障录波器柜调试完成。1.13、220kvpt回路已检查无误。1.14、35kv3201、3202、3204、3205间隔ct伏安特性、极性、变比和ct二次回路直阻及ct一次升流工作已完成。2、发现问题：截至目前为止共发现问题30余处，已处理20余处。3、未处理问题：3.1、2＃主变本体端子箱电流线为多股软铜线，需压接接线鼻子。3.2、2＃主变本体高压套管ct绕组温度表电流端子标注不正确（3s4、3s5接线端子为绕组温度表电流接线端子，应改为4s1、4s2）。3.3、5021ct备用绕组未接地。第3页共5页3.4、220kv母差保护bp-2b保护装...
