[北京]游泳池大跨度梁高支模专项施工方案VIP免费

[北京]游泳池大跨度梁高支模专项施工方案_第1页
1/16

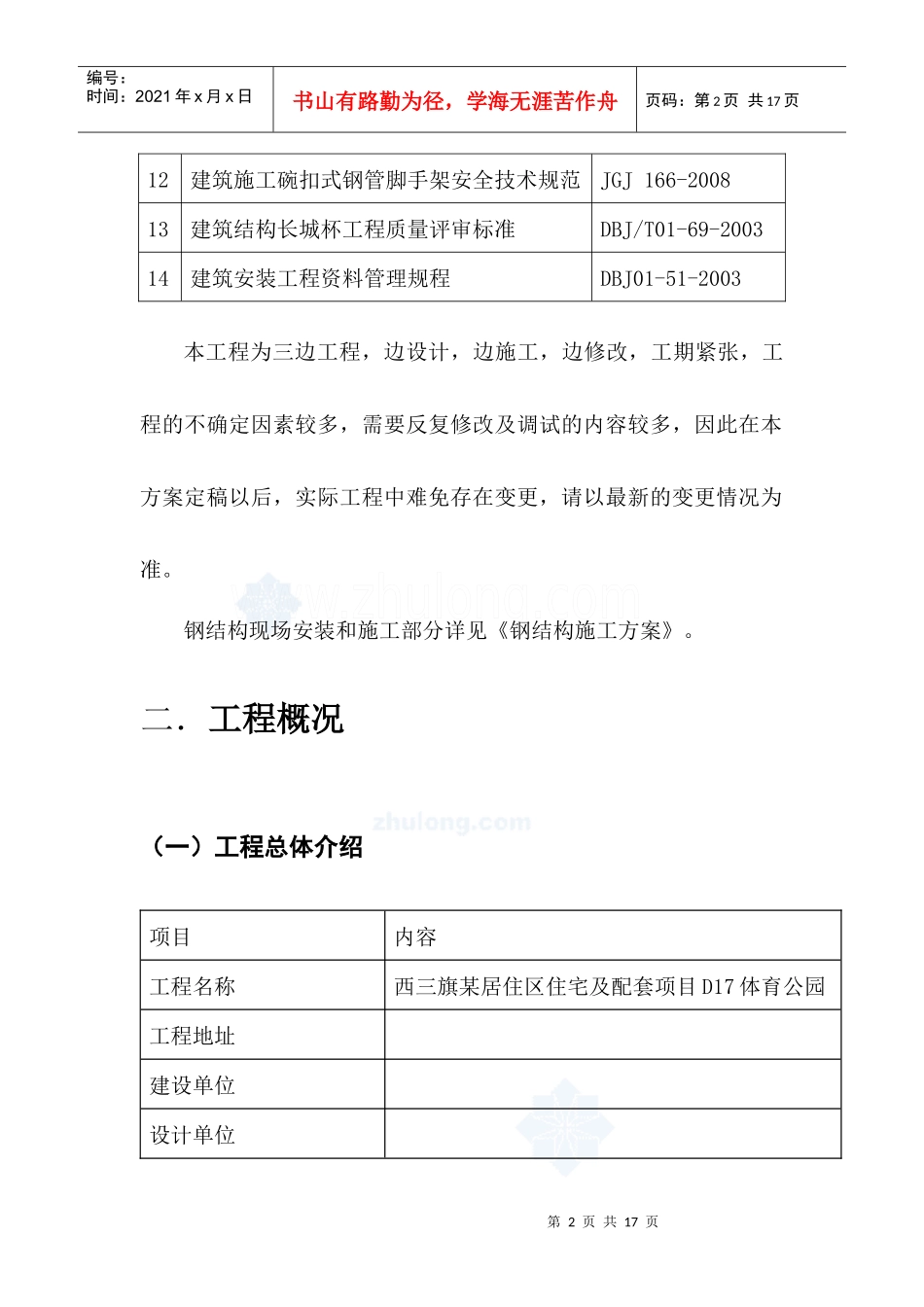

[北京]游泳池大跨度梁高支模专项施工方案_第2页
2/16
[北京]游泳池大跨度梁高支模专项施工方案_第3页
3/16
西三旗某居住区住宅及配套项目D17体育公园游泳池、网球馆部分大跨度梁、高支撑模板专项施工方案2009-06-01第1页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共17页一.编制依据(一)施工图纸1西三旗某居住区住宅及配套项目D17体育公园建筑图2西三旗某居住区住宅及配套项目D17体育公园结构图(二)主要规范、规程1混凝土结构设计规范GB50010-20022混凝土结构工程施工质量验收规范GB50204-20023建筑安装分项工程施工工艺规程GB50300-20014钢结构工程施工质量验收规范GB50205-20015型钢-混凝土组合结构技术规程JGJ138-20016钢结构设计规范GB50017-20037钢结构工程施工质量验收规范GB50205—20018混凝土强度检验评定标准GBJ1079混凝土泵送施工技术规程JGJ/T10-9510建筑施工模板安全技术规范JGJ162-200811北京市建筑安装工程资料管理规程DBJ01-51-2000第2页共17页第1页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共17页12建筑施工碗扣式钢管脚手架安全技术规范JGJ166-200813建筑结构长城杯工程质量评审标准DBJ/T01-69-200314建筑安装工程资料管理规程DBJ01-51-2003本工程为三边工程,边设计,边施工,边修改,工期紧张,工程的不确定因素较多,需要反复修改及调试的内容较多,因此在本方案定稿以后,实际工程中难免存在变更,请以最新的变更情况为准。钢结构现场安装和施工部分详见《钢结构施工方案》。二.工程概况(一)工程总体介绍项目内容工程名称西三旗某居住区住宅及配套项目D17体育公园工程地址建设单位设计单位第3页共17页第2页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共17页监理单位质量监督单位施工总承包单位勘察单位(二)工程总体建筑概况项目内容工程位置本工程位于北京市工程类型公共建筑正负零标高±0.000相当于绝对标高43.500m建筑面积总建筑面积(m2)38227占地面积(m2)40534地下建筑面积(m2)15998地上建筑面积(m2)22229层数地上4层,局部5层地下2层,局部1层防火等级一级第4页共17页第3页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共17页(三)工程总体结构概况项目内容结构形式基础类型梁板式筏板基础主体类型框架结构设防烈度8度主要结构体系一般部位钢筋混凝土框架结构宴会厅及多功能厅型钢混凝土柱、钢梁游泳馆型钢混凝土梁、柱体系、平面钢网架混凝土构件部位强度等级墙柱梁板楼梯基础底板C30C30地下2层-2层C30C40C30C30C303层-顶层C30C30C30C30C30抗渗等级地下一层外墙S6,底板和地下二层外墙S8,游泳池池壁、底板S6。15-21轴地下一层地面板S6,集水坑坑壁S6。本工程共有20根型钢柱,16轴和20轴劲性柱混凝土为C50,其间钢梁为C40。第5页共17页第4页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共17页(四)劲性混凝土结构部分概况本工程在16轴-20轴/D-K轴处位置为游泳池和网球场,其结构形式为劲性混凝土结构,在16轴和20轴/D-K轴处各有7根型钢混凝土柱,中间为7道型钢混凝土梁,劲性混凝土梁跨度为32.4m,梁截面尺寸为900×2000mm,其中钢骨尺寸为1700×500×20×32,梁下净空最高处约为6.3m,其间共有7道混凝土次梁300×700mm。顶板模板在游泳池处最高净空为8.18m,范围约为25m×31.6m,楼板厚度为120mm,普通配筋楼板。本资料WORD完整版下载地址:http://down6.zhulong.com/tech/detailprof751230SG.htm更多模板工程施工方案精品资料推荐:http://sg.zhulong.com/tech/prof_SG51103510.htm三.施工安排部署(一)施工进度计划本工程为三边工程,边设计,边施工,边修改,工期紧张,工第6页共17页第5页共17页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共17页程的不确定因素较多,需要反复修改的内容较多。本工程计划从2009年5月底开始劲性混凝土的基础预埋施工,2009年6月进行钢结构的吊装、安装施工,2009年7月全部完成劲性混凝土结构施工。(二)施工现场本工程在施工区域配置一台HBT80型混凝土地泵和QTZ6516进行混凝土结构施工。14-21★轴/A-M轴(游泳池部分)为本...
