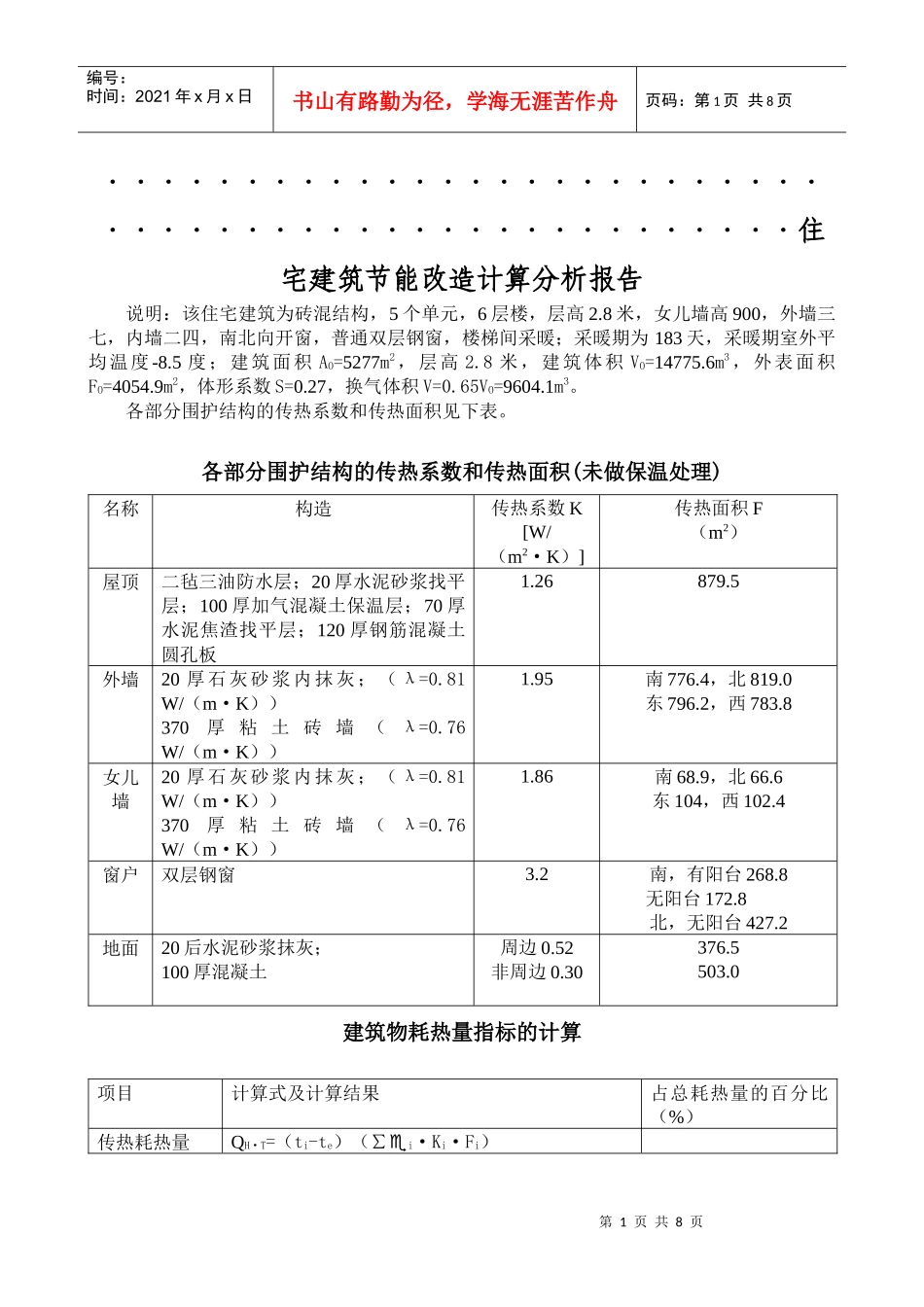

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页···················································住宅建筑节能改造计算分析报告说明：该住宅建筑为砖混结构，5个单元，6层楼，层高2.8米，女儿墙高900，外墙三七，内墙二四，南北向开窗，普通双层钢窗，楼梯间采暖；采暖期为183天，采暖期室外平均温度-8.5度；建筑面积AO=5277m2，层高2.8米，建筑体积VO=14775.6m3，外表面积FO=4054.9m2，体形系数S=0.27，换气体积V=0.65VO=9604.1m3。各部分围护结构的传热系数和传热面积见下表。各部分围护结构的传热系数和传热面积(未做保温处理)名称构造传热系数K[W/（m2·K）]传热面积F（m2）屋顶二毡三油防水层；20厚水泥砂浆找平层；100厚加气混凝土保温层；70厚水泥焦渣找平层；120厚钢筋混凝土圆孔板1.26879.5外墙20厚石灰砂浆内抹灰；（λ=0.81W/（m·K））370厚粘土砖墙（λ=0.76W/（m·K））1.95南776.4，北819.0东796.2，西783.8女儿墙20厚石灰砂浆内抹灰；（λ=0.81W/（m·K））370厚粘土砖墙（λ=0.76W/（m·K））1.86南68.9，北66.6东104，西102.4窗户双层钢窗3.2南，有阳台268.8无阳台172.8北，无阳台427.2地面20后水泥砂浆抹灰；100厚混凝土周边0.52非周边0.30376.5503.0建筑物耗热量指标的计算项目计算式及计算结果占总耗热量的百分比（%）传热耗热量QH·T=（ti-te）（∑i·Ki·Fi）第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页式中：ti-te=16+8.5=24.5屋顶QR=24.5×0.95×1.26×879.5=25792.6610外墙QW·S=24.5×0.76×1.95×776.4=28190.31QW·N=24.5×0.95×1.95×819.0=37171.34QW·E=24.5×0.85×1.95×796.2=32332.69QW·W=24.5×0.85×1.95×783.8=31829.14∑QW=129523.4851窗户QG·S=24.5×0.6×3.2×268.8=12644.35QG·S=24.5×0.34×3.2×172.8=4606.16QG·N=24.5×0.86×3.2×427.2=28803.53∑QG=46054.0418地面周边：QF1=24.5×0.52×376.5=4796.61非周边：QF2=24.5×0.30×503=3697.05∑QF=8493.663传热耗热量QH·T=QR+∑QW+∑QG+∑QF=209863.84W82空气渗透耗热量QINF=（ti-te）CP·ρ·N·V=4.575×9604.1=43938.7618传热耗热量指标qH·T=QH·T/AO=209863.84/5277=39.77空气渗透耗热量指标qINF=QINF/AO=43938.84/5277=8.33内部得热指标qI·T=3.80建筑物耗热量指标qH=qH·T+qINF-qI·T=39.77+8.33-3.8=44.3W/m2采暖耗煤量指标qc=24·Z·qH/（HC·η1·η2）=0.78×44.3=34.56（kg/m2标准煤）第3页共8页第2页共8页未做保温处理住宅各部分耗热量百分比10%18%18%3%51%屋顶外墙窗户地面空气渗透耗热量编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页各部分围护结构的传热系数和传热面积(保温处理后)名称构造传热系数K[W/（m2·K）]传热面积F（m2）屋顶二毡三油防水层；20厚水泥砂浆找平层；50厚苯板保温层；70厚水泥焦渣找平层；120厚钢筋混凝土圆孔板0.56879.5外墙20厚石灰砂浆内抹灰；（λ=0.81W/（m·K））240厚粘土砖墙（λ=0.76W/（m·K））80厚苯板（λ=0.042W/（m·K））0.42南776.4，北819.0东796.2，西783.8女儿墙20厚石灰砂浆内抹灰；（λ=0.81W/（m·K））240厚粘土砖墙（λ=0.76W/（m·K））80厚苯板（λ=0.042W/（m·K））0.25南68.9，北66.6东104，西102.4第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页窗户普通窗户2.8南，有阳台268.8无阳台172.8北，无阳台427.2地面20后水泥砂浆抹灰；100厚混凝土周边0.52非周边0.30376.5503.0建筑物耗热量指标的计算项目计算式及计算结果占总耗热量的百分比（%）传热耗热量QH·T=（ti-te）（∑i·Ki·Fi）式中：ti-te=16+8.5=24.5屋顶QR=24.5×0.95×0.56×879.5=11463.409外墙QW·S=24.5×0.76×0.42×776.4=6071.76QW·N=24.5×0.95×0.42×819.0=8006.13QW·E=24.5×0.85×0.42×796.2=6963.96QW·W=24.5×0.85×0.42×783.8=6855.51∑QW=27897.3622窗户QG·S=24.5×0.6×2.8×268.8=11...
