工程图细节内容操作doc17)(1)VIP免费

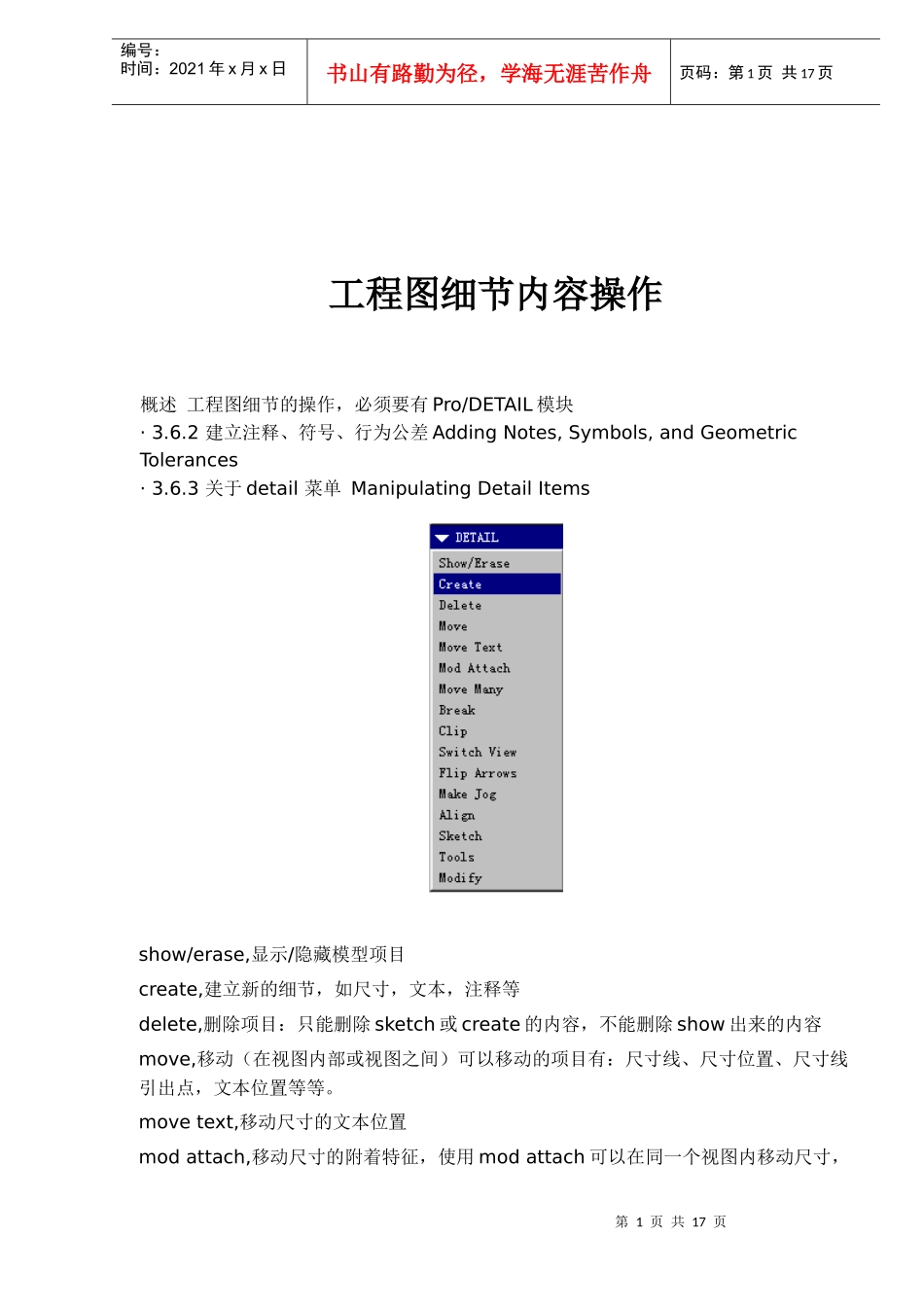

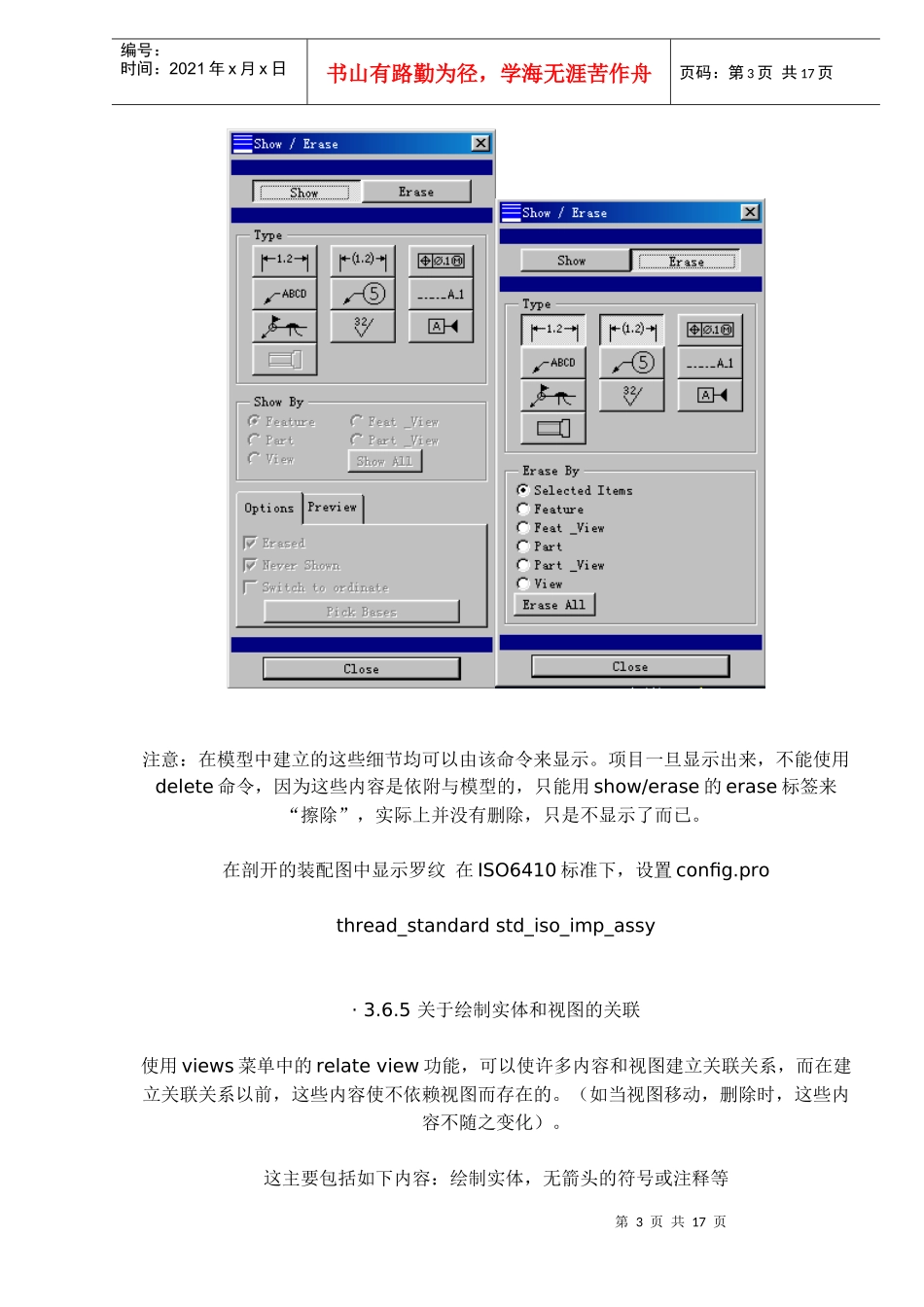

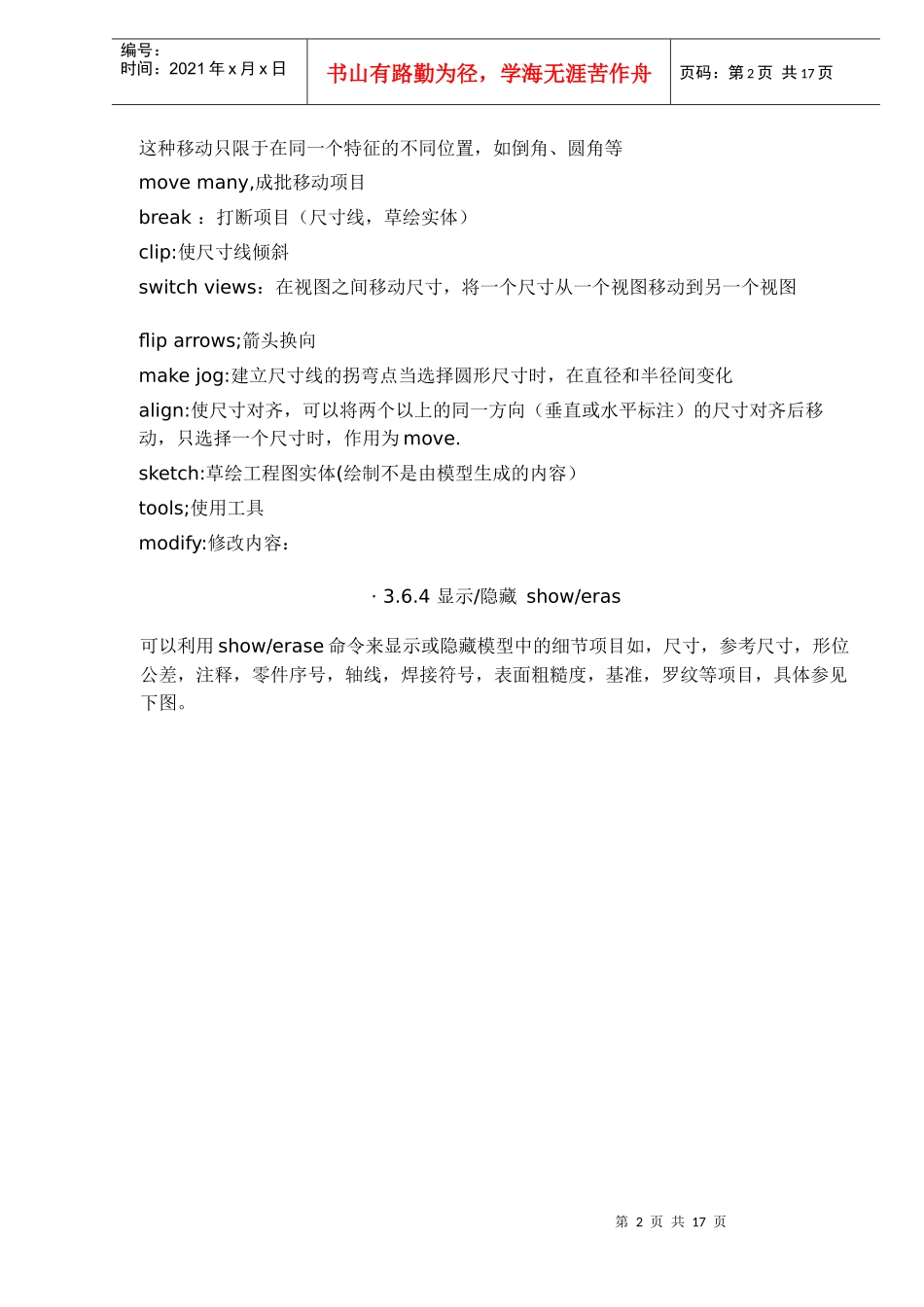

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页工程图细节内容操作概述工程图细节的操作，必须要有Pro/DETAIL模块·3.6.2建立注释、符号、行为公差AddingNotes,Symbols,andGeometricTolerances·3.6.3关于detail菜单ManipulatingDetailItemsshow/erase,显示/隐藏模型项目create,建立新的细节，如尺寸，文本，注释等delete,删除项目：只能删除sketch或create的内容，不能删除show出来的内容move,移动（在视图内部或视图之间）可以移动的项目有：尺寸线、尺寸位置、尺寸线引出点，文本位置等等。movetext,移动尺寸的文本位置modattach,移动尺寸的附着特征，使用modattach可以在同一个视图内移动尺寸，第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页这种移动只限于在同一个特征的不同位置，如倒角、圆角等movemany,成批移动项目break：打断项目（尺寸线，草绘实体）clip:使尺寸线倾斜switchviews：在视图之间移动尺寸，将一个尺寸从一个视图移动到另一个视图fliparrows;箭头换向makejog:建立尺寸线的拐弯点当选择圆形尺寸时，在直径和半径间变化align:使尺寸对齐，可以将两个以上的同一方向（垂直或水平标注）的尺寸对齐后移动，只选择一个尺寸时，作用为move.sketch:草绘工程图实体(绘制不是由模型生成的内容）tools;使用工具modify:修改内容：·3.6.4显示/隐藏show/eras可以利用show/erase命令来显示或隐藏模型中的细节项目如，尺寸，参考尺寸，形位公差，注释，零件序号，轴线，焊接符号，表面粗糙度，基准，罗纹等项目，具体参见下图。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页注意：在模型中建立的这些细节均可以由该命令来显示。项目一旦显示出来，不能使用delete命令，因为这些内容是依附与模型的，只能用show/erase的erase标签来“擦除”，实际上并没有删除，只是不显示了而已。在剖开的装配图中显示罗纹在ISO6410标准下，设置config.prothread_standardstd_iso_imp_assy·3.6.5关于绘制实体和视图的关联使用views菜单中的relateview功能，可以使许多内容和视图建立关联关系，而在建立关联关系以前，这些内容使不依赖视图而存在的。（如当视图移动，删除时，这些内容不随之变化）。这主要包括如下内容：绘制实体，无箭头的符号或注释等第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页1.使绘制实体和视图关联ToAssociateDetailItemswithaDrawingView选择VIEWS>RelateView>AddItems.点击需要关联的视图.点击需要关联的实体或内容，然后点DoneSel.2.消绘制实体和视图的关联ToDissociateDetailItemsfromaDrawingView选择;VIEWS>RelateViews>RemoveItems选择需要消除关联的实体，点击DoneSel.3.显示绘制实体和视图的关联关系ToIdentifyEntitiesAssociatedwithaView菜单Info>Drawing>HighlightbyAttributes.在出现的对话框中，选择2DSketchedEntity操作下面的其中之一：在DisplayedinView中选择Any，显示所有视图的关联项目选择Selected并点击SelectView，选择视图，显示指定视图的关联项目。3.6.6create菜单下边第一图是DETAIL>Create的主菜单第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页创建尺寸toCreateaDraftDimension点击DETAIL>Create>Dimension.，出现右图默认菜单选取两个实体，在适当位置，点击鼠标中键button.注意：如果选择的是特征实体，所建立的尺寸称为drivendimensions,即由其他的特征驱动的尺寸。创建参考尺寸和createdimension一样，只是建立的尺寸具有()createnote创建注释第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页出现的菜单中，列出了创建文本的选项，分别选择，点击mokenote进行下面的操作点击return退出创建balloon:和创建注释相似，只是文本带有圆圈。创建snapline:创建视图轮廓线。选择视图的外轮廓线，然后，分别选择需要做轮廓的边界创建...
