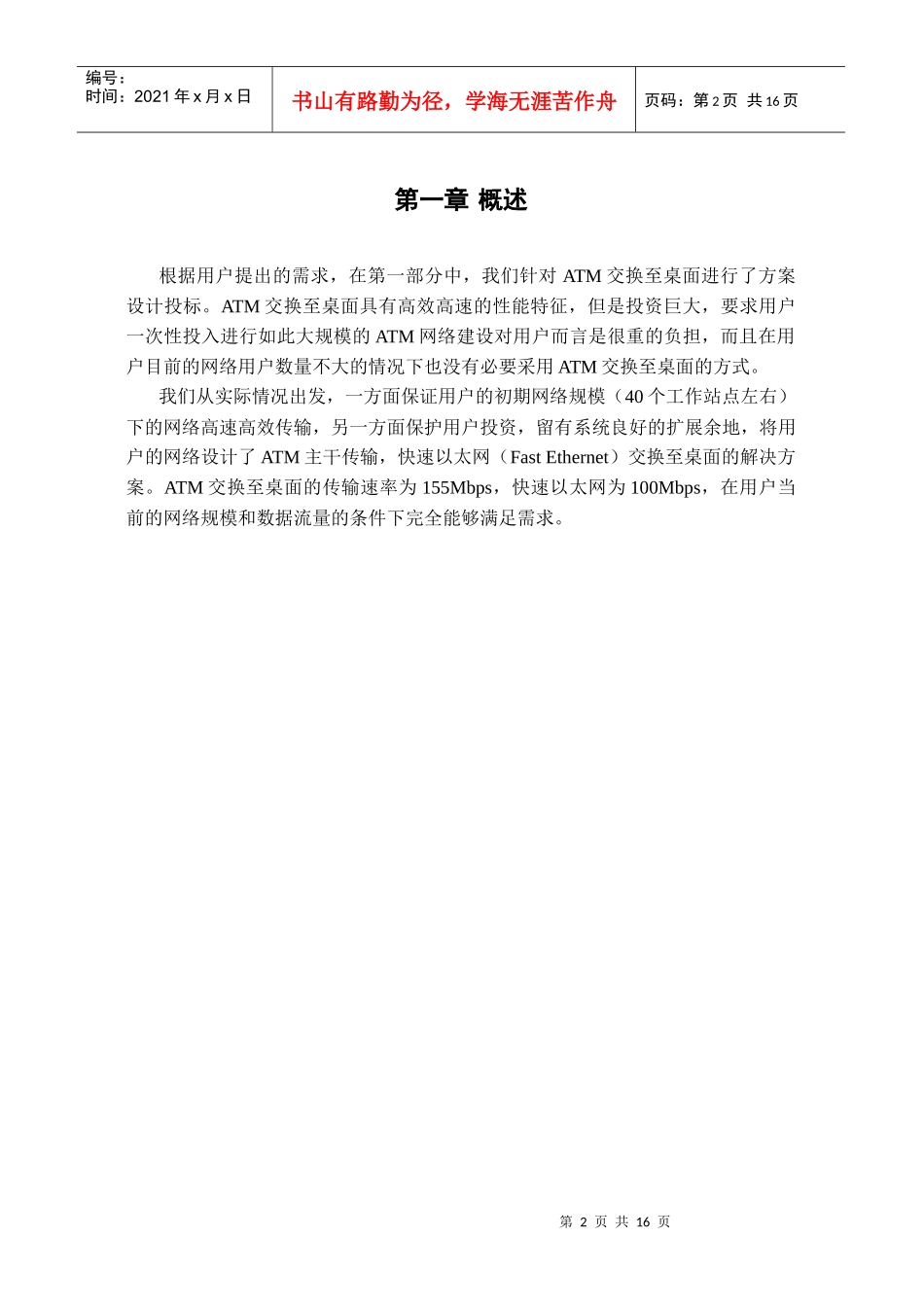

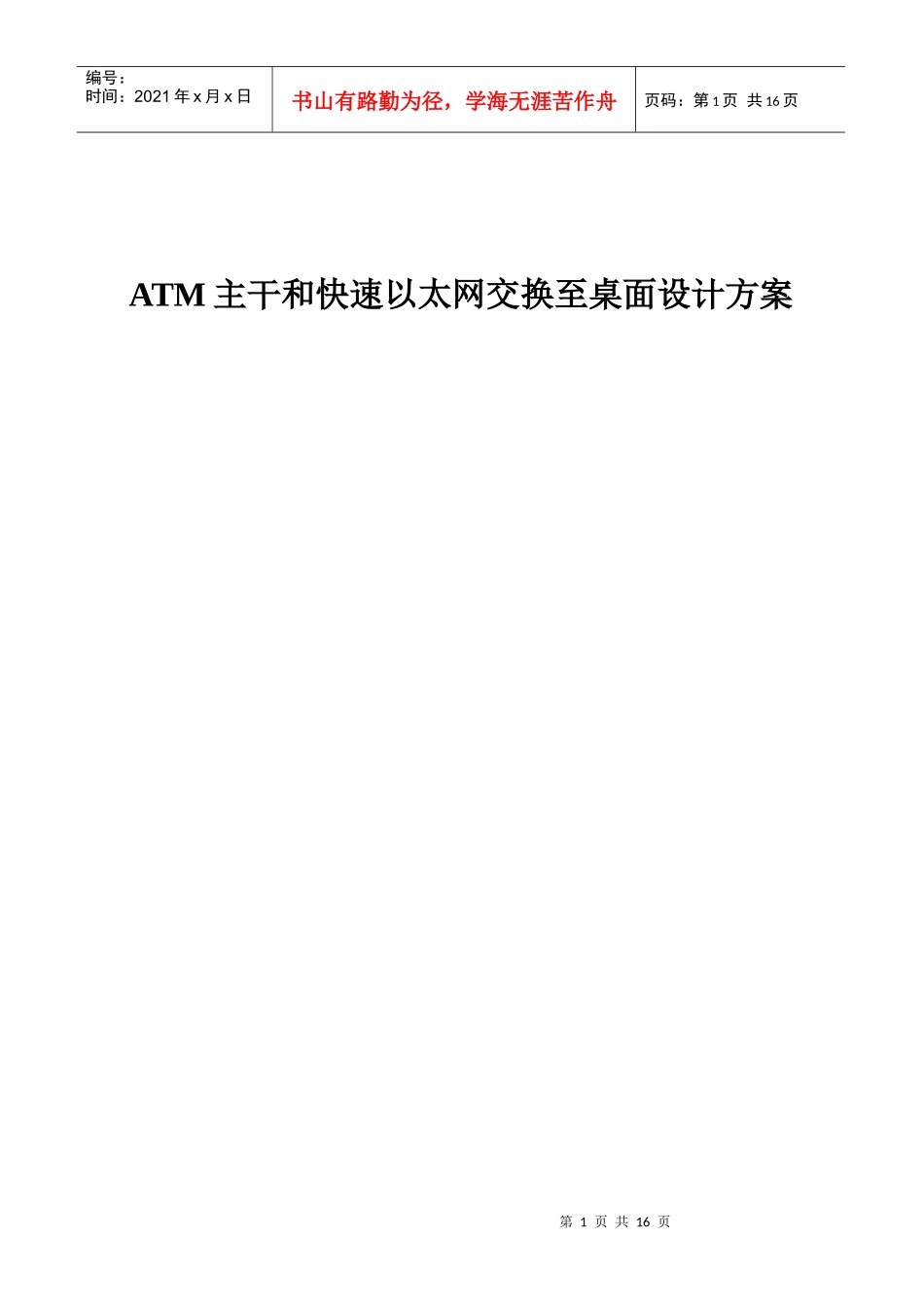

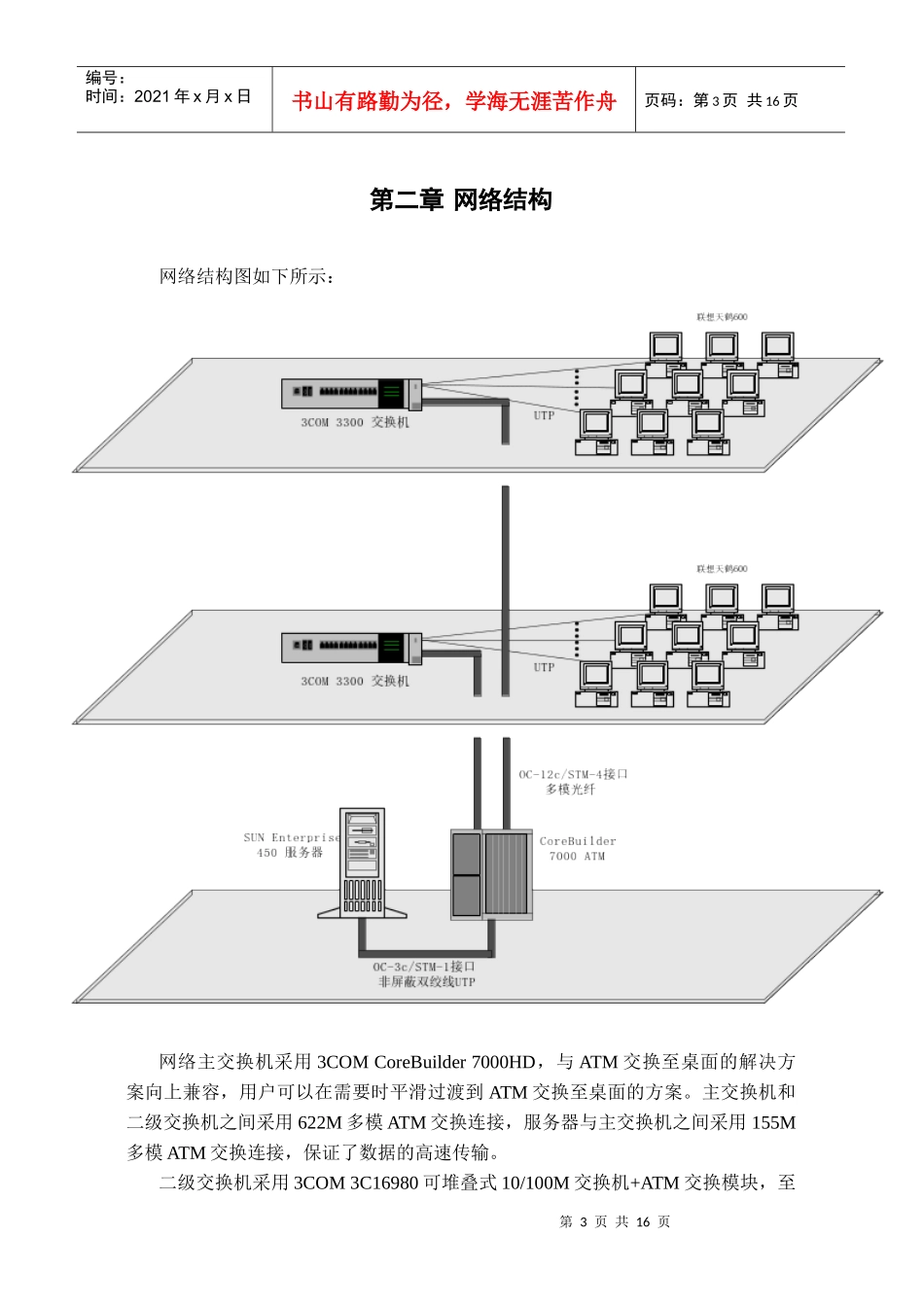

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页ATM主干和快速以太网交换至桌面设计方案第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页第一章概述根据用户提出的需求，在第一部分中，我们针对ATM交换至桌面进行了方案设计投标。ATM交换至桌面具有高效高速的性能特征，但是投资巨大，要求用户一次性投入进行如此大规模的ATM网络建设对用户而言是很重的负担，而且在用户目前的网络用户数量不大的情况下也没有必要采用ATM交换至桌面的方式。我们从实际情况出发，一方面保证用户的初期网络规模（40个工作站点左右）下的网络高速高效传输，另一方面保护用户投资，留有系统良好的扩展余地，将用户的网络设计了ATM主干传输，快速以太网（FastEthernet）交换至桌面的解决方案。ATM交换至桌面的传输速率为155Mbps，快速以太网为100Mbps，在用户当前的网络规模和数据流量的条件下完全能够满足需求。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页第二章网络结构网络结构图如下所示：网络主交换机采用3COMCoreBuilder7000HD，与ATM交换至桌面的解决方案向上兼容，用户可以在需要时平滑过渡到ATM交换至桌面的方案。主交换机和二级交换机之间采用622M多模ATM交换连接，服务器与主交换机之间采用155M多模ATM交换连接，保证了数据的高速传输。二级交换机采用3COM3C16980可堆叠式10/100M交换机+ATM交换模块，至第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页桌面的传输速率为100Mbps，在目前条件下完全可以满足需要。在将来的应用中可用于第三级交换。第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页第三章网络设备3.1ATM主干交换机ATM主干交换机采用3COM公司的CoreBuilder7000HD交换机，具体配置：型号配置单价（US$）数量扣率汇率金额（人民币元）3C37002主机Chassis8550152%11.346375.203C37010A90A交流电源90AACPowerSupply3300252%11.335798.403C370325.0Gbps交换引擎5.0GbpsSwitchingEngine24000152%11.3130176.003C37180传输模块CarrierModule8550152%11.346375.203C37080单口ATM模块，622M多模1-portATMDaughterOC-12c/STM-4,SC,MMF6600252%11.371596.803C37152CoreBuilder7000HD8口接口卡（4口155M多模，4口空接口）CoreBuilder7000HD8-portInterfaceCard（FourOC-3cmultimode,fouremptyATM）11700152%11.363460.803C37101扩展软件ExtendedSoftware3750152%11.320340.00合计0第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页主要性能指标：第三层（Layer3）交换，交换速度更高5Gbps的交换能力和20.48Gbps双无源背板4个模块的扩展能力支持IEEE802.1q基于端口的虚拟网络（VLAN），支持基于协议的VLAN，加强了VLAN的能力。支持802.1q，实现基于优先级CoS。支持信息流管理的IGMP探测，有效提供多址联播的信息流支持多种I/O方式，包括ATMDS-3/E3（45Mbps/34Mbps），OC-3c（155Mbps），OC-12c（622Mbps），Ethernet（10Mbps），FastEthernet（100Mbps），GigabitEthernet（1Gbps）以太网时最高达8192个物理地址/卡，支持IEEE802.1d支持各种网络协议ATM交换时支持最高4096条VPI/VCI（虚电路）通过ILMI3.1/4.0自动配置通过PNNI4.0实现内部交换路由符合ATM论坛LANE2.0规范3.2二级交换机二级交换机采用3COM公司的SuperStackIISwitch3300系列，具体配置：型号配置单价（US$）数量扣率汇率金额（人民币元）3C1698024口10/100M交换机SuperStackIISwitch3300（24Switched10Base-T/100Base-TXports）4943252%11.353621.663C16977ATM扩展模块，多模155M/622MSuperStackIISwitch3300ATMExpansionModuleoneOC-3c/OC-12cmultimodeport9000252%11.397632.00合计0第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页主要性能指标：24口...
