提高移动通信电源系统安全可靠性的方法VIP免费

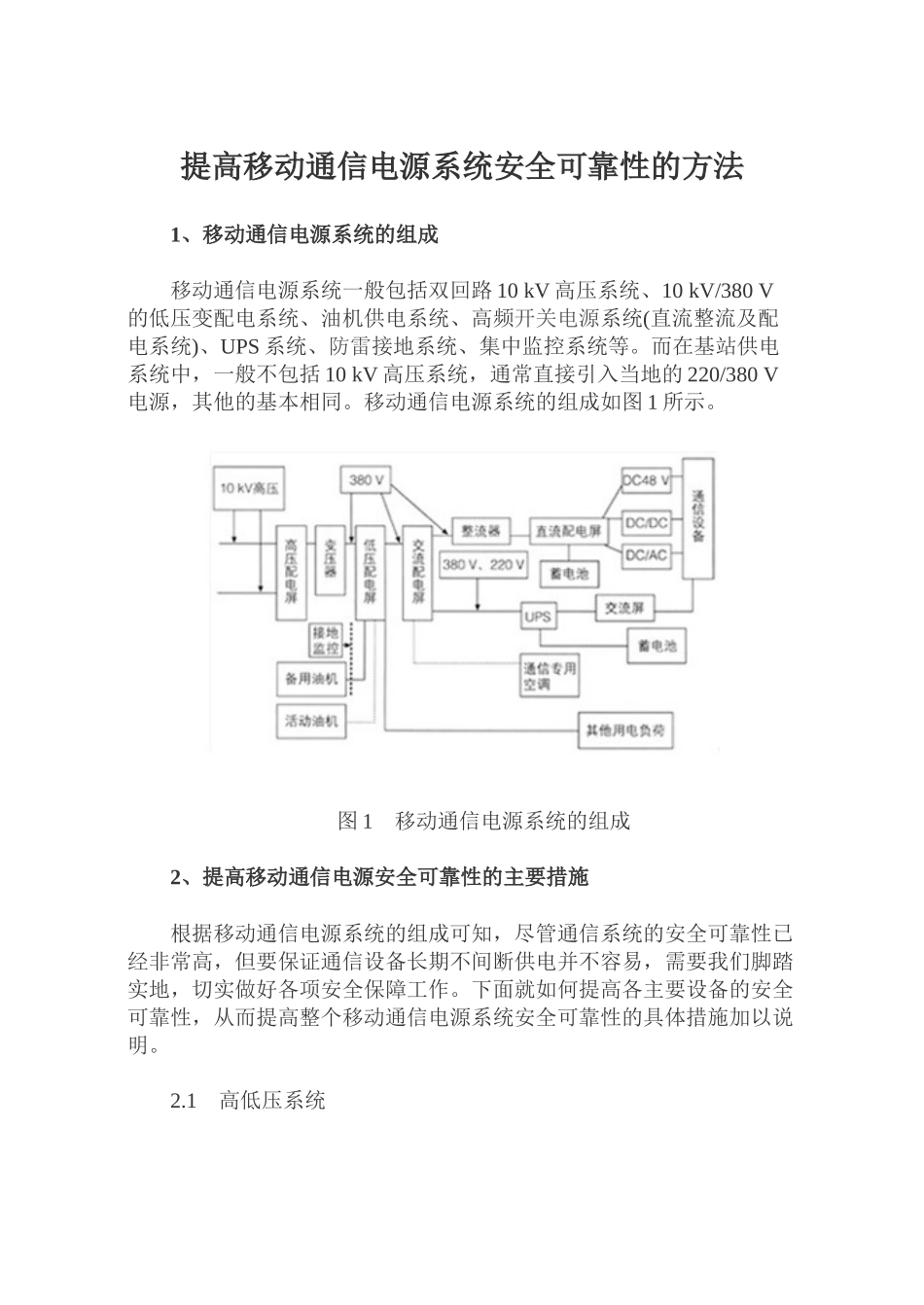

提高移动通信电源系统安全可靠性的方法1、移动通信电源系统的组成移动通信电源系统一般包括双回路10kV高压系统、10kV/380V的低压变配电系统、油机供电系统、高频开关电源系统(直流整流及配电系统)、UPS系统、防雷接地系统、集中监控系统等。而在基站供电系统中，一般不包括10kV高压系统，通常直接引入当地的220/380V电源，其他的基本相同。移动通信电源系统的组成如图1所示。图1移动通信电源系统的组成2、提高移动通信电源安全可靠性的主要措施根据移动通信电源系统的组成可知，尽管通信系统的安全可靠性已经非常高，但要保证通信设备长期不间断供电并不容易，需要我们脚踏实地，切实做好各项安全保障工作。下面就如何提高各主要设备的安全可靠性，从而提高整个移动通信电源系统安全可靠性的具体措施加以说明。2.1高低压系统(1)建立真正意义的10kV双回路供电系统。要建立真正意义的双回路供电系统，不能从同一个变压器上引入双回路10kV供电，而应分别从不同的变电所引入10kV高压供电，这样才能提供更可靠的电源。当其中一条10kV线路停止工作时，另一条10kV线路仍能及时供电。(2)在关键设备的供电瓶颈采取备份的措施。变压器、供电开关、熔丝、电缆实现互为备用。例如，给整流器、UPS供电的断路器应有两个，能够独立供电，当主供开关损坏时，能够很快利用备用开关供电。(3)实现三线分离，下走线改为上走线。在布放电缆时，应实现交流电源线、直流电源线、信号数据线三线分离，不得交叉。因为不同的电缆对耐压等级不同，绝缘和屏蔽程度也不同，实现分离后可有效地防止火灾的发生和防止电磁干扰。根据以往经验，发现下走线的电缆布放方式存在很多安全隐患，应尽量改为上走线。2.2整流设备在通信电源领域，高频开关电源逐步代替了线性整流和相控整流设备。高频开关整流器与相控整流器相比，具有体积小、噪声低、效率高、功率因数高、动态性能好、可靠性高、对电网污染小等优点。通信直流电源一般采取正极接地的方式，电压通常为-48V。(1)整流器的正极要可靠地接地，而且直流接地点要与防雷接地网相距5m以上，避免雷电的干扰。(2)要防止整流器的监控单元控制整流模块退出服务的现象发生。如果发生整流器退出服务的情况，则不能整流输出，只能靠蓄电池维持。一旦出现整流器退服现象，其后果是蓄电池很快就会放空，造成通信网络瘫痪。其原因主要是控制单元出现了问题。往往由于高压关机、雷电干扰、软件/硬件故障等原因引起控制单元保护性关闭整流器输出，只能靠有限的蓄电池维持0.5～2h，蓄电池电量放空后，如果整流器还不能正常输出，通信网络一般就瘫痪了。应急措施是快速到达现场，切断控制单元的控制线或电源线，重新逐个启动整流模块;然后快速抢修监控单元，以免整流模块输出不正常，引起通信设备或蓄电池的毁坏。(3)每一套高频开关电源系统都应配备一定数量的开关电源模块，防止高压或强电磁侵入，烧毁在用的模块。(4)直流电缆的颜色要统一。通常直流正极一般用红色的RVVZ型电缆，负极一般用蓝色的RVVZ型电缆，保护地线用国际通用的黄绿双色电缆。这些看似简单的问题，有的机房却不统一，这样在设备加电或下电时，容易造成较大的事故。(5)能用直流供电的设备尽量不用交流供电。直流电源的安全可靠性比交流电源好得多;另外，随着3G和NGN的发展，设备的精细化程度越来越高，对电磁干扰的要求也越来越高。因此，在设备采购或设计时应尽量采用直流供电的设备。(6)采用新的供电方式，变集中放置、集中供电为集中放置、分散供电，即将基础传输、交换机、高层网或较为重要的网与一般业务网分开供电。分开后，供电系统相对缩小，易于保证质量，提高安全可靠性，减少维护工作量，防止全局性瘫痪。2.3蓄电池(1)蓄电池宜以阀控式密封铅酸蓄电池为主。它的主要优点是：使用中几乎无酸溢出，对环境和设备几乎无污染和腐蚀，可以不单设蓄电池室，维护工作量少，可逐层放置，占地面积少。它的主要缺点是：电池电压均匀性、一致性较差;使用寿命对环境温度、浮充电压有严格的要求;有些厂商的电池在技术上还不完善，存在落后电池、渗漏液、极板快速腐蚀、鼓肚等问题;大容量、长寿命使用还需实践证明。...
