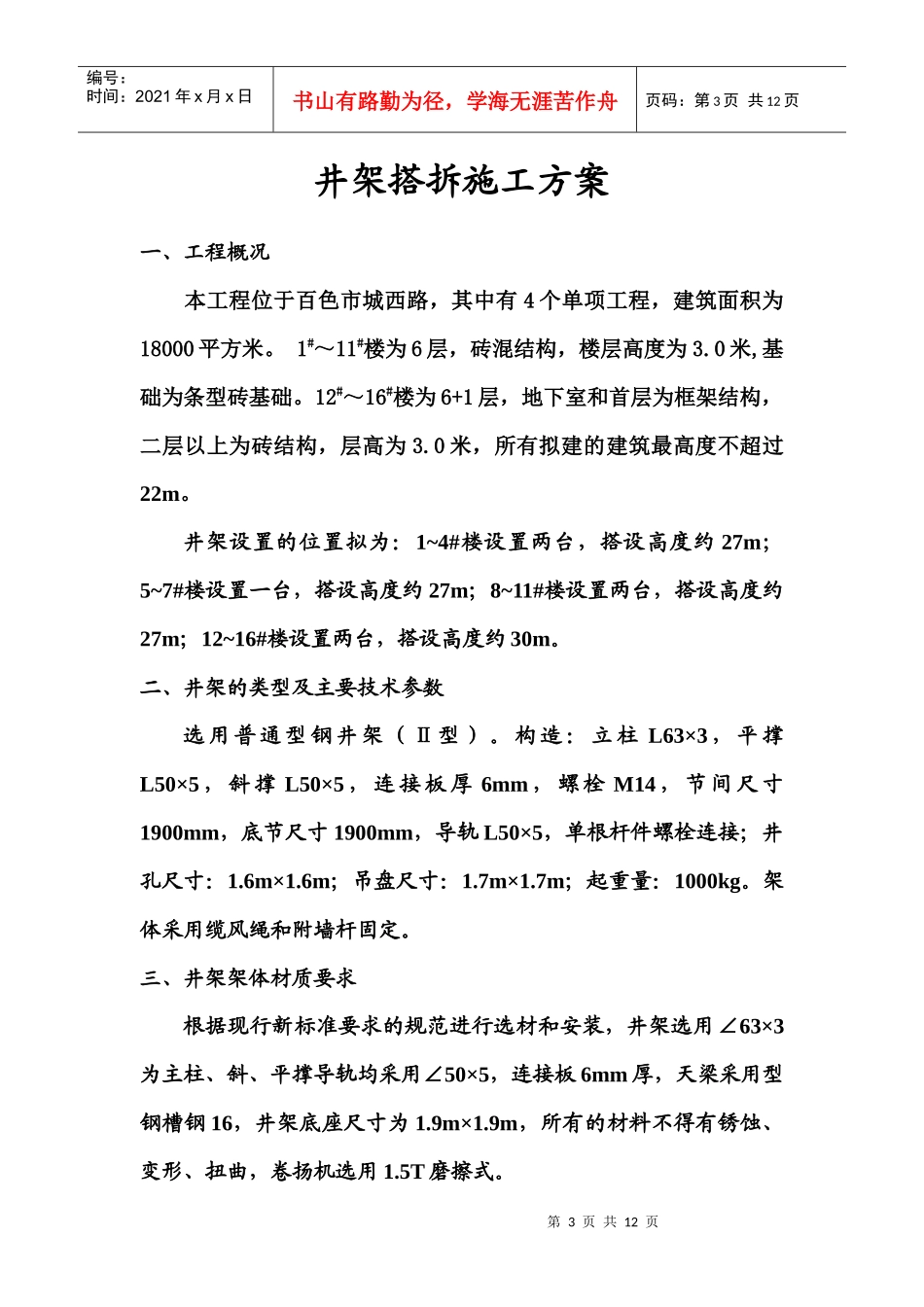

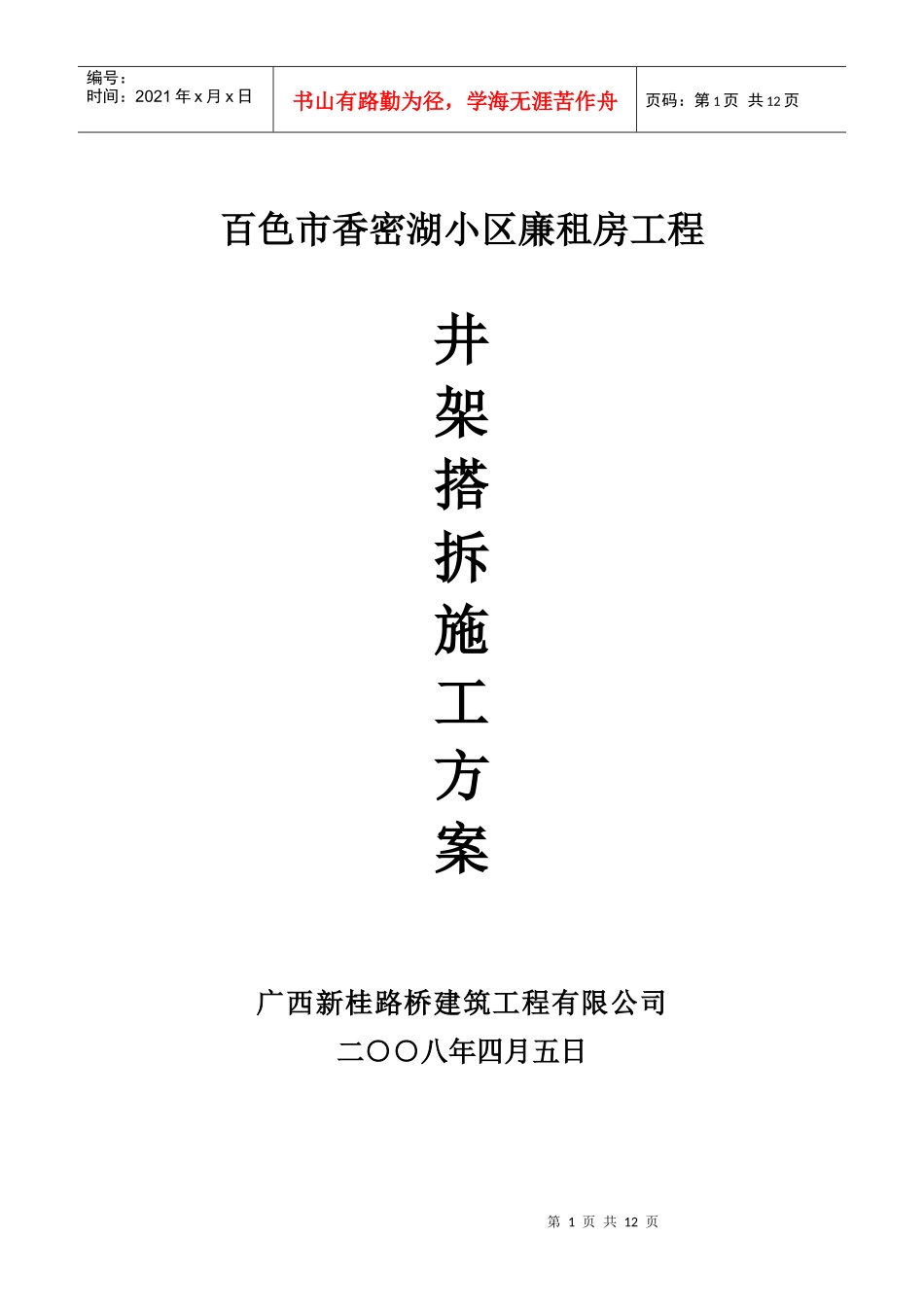

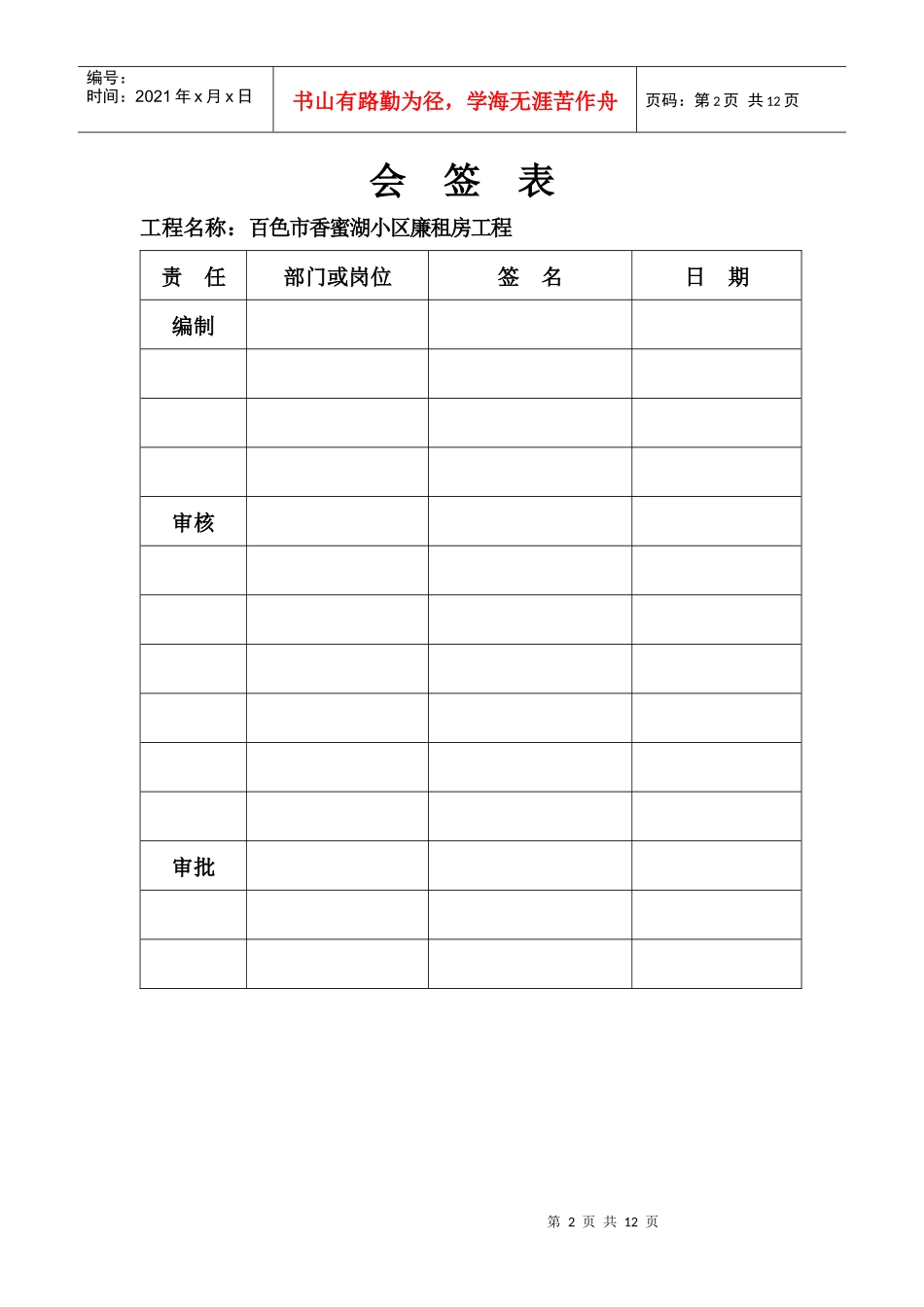

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页百色市香密湖小区廉租房工程井架搭拆施工方案广西新桂路桥建筑工程有限公司二○○八年四月五日第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页会签表工程名称：百色市香蜜湖小区廉租房工程责任部门或岗位签名日期编制审核审批第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页井架搭拆施工方案一、工程概况本工程位于百色市城西路，其中有4个单项工程，建筑面积为18000平方米。1#～11#楼为6层，砖混结构，楼层高度为3.0米,基础为条型砖基础。12#～16#楼为6+1层，地下室和首层为框架结构，二层以上为砖结构，层高为3.0米，所有拟建的建筑最高度不超过22m。井架设置的位置拟为：1~4#楼设置两台，搭设高度约27m；5~7#楼设置一台，搭设高度约27m；8~11#楼设置两台，搭设高度约27m；12~16#楼设置两台，搭设高度约30m。二、井架的类型及主要技术参数选用普通型钢井架（Ⅱ型）。构造：立柱L63×3，平撑L50×5，斜撑L50×5，连接板厚6mm，螺栓M14，节间尺寸1900mm，底节尺寸1900mm，导轨L50×5，单根杆件螺栓连接；井孔尺寸：1.6m×1.6m；吊盘尺寸：1.7m×1.7m；起重量：1000kg。架体采用缆风绳和附墙杆固定。三、井架架体材质要求根据现行新标准要求的规范进行选材和安装，井架选用∠63×3为主柱、斜、平撑导轨均采用∠50×5，连接板6mm厚，天梁采用型钢槽钢16，井架底座尺寸为1.9m×1.9m，所有的材料不得有锈蚀、变形、扭曲，卷扬机选用1.5T磨擦式。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页四、井架安装技术措施安全要求1、基础处理基础的埋深与做法应符合设计和井架出厂使用规定。当无设计要求时应符合下列要求：⑴土层压实后的承载力不应小于80Kpa；⑵浇注C20混凝土，厚度300mm；⑶基础表面平整，水平度偏差不大于10mn；⑷基础应有排水措施，不积水；⑸基础应可靠接地。2、架体架体以角钢∠63×3为主柱、斜、平撑导轨均采用∠50×5，导轨为50×5角钢，连接板厚度为6mm的井字形搭设，架体有与各楼层通道相接的开口处采取加强措施，在上料口和卸料口上方设计小八字撑等方法加强，天梁采用两根16型钢，架体安装的垂直偏差最大不应超过架体高度的3%，并不得超过200mm，整体结构不得摇晃、歪斜、变形。3、缆风绳、附墙杆1、缆风绳必须采用直径大于9.3mm圆股钢丝绳，高度在20~30米内应设有2组拉设。2、缆风绳就对称设置，与地面角度在45~60度为好。地锚应采用两根Φ25的钢筋并列设置，间距50cm，埋置深度大于1.7米。缆风绳使用花篮螺丝，开口设保险，绳卡两端均不少于3个，直径相匹配。3、井架附墙架间格设置一般不宜大于9m，且在建筑物的顶层必第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页设置1组。4、架体及建筑物之间，附墙架采用刚性连接形成稳定结构，不连接在脚手架上，严禁使用铁丝绑扎。5、附墙架的材质与架体的材质相同，不得使用木杆、竹杆和丝绳、铁丝、钢筋等柔性材料。4、安全防护装置设置1、断绳保护装置该装置安装在吊篮上方，当吊篮悬挂或运行中发生断绳时，此装置弹出支承在架体上，将吊篮托住并固定在架体上，保障吊篮不发生坠落。在连接吊篮时必须使用保险滑轮，滑轮与钢丝绳连接应使用不小于4个绳卡，绳卡间距不小于钢丝绳直径的6倍，要有安全弯，最后一个绳卡离绳端不少于15cm。2、上级限限位器（即超高限位）该装置安装在吊篮的最高位置与天梁最低处的距离应保持不小于3m并保证在使用中灵敏有效。当司机误操作或者出现机械故障造成吊篮失控时该装置进行动作，防止吊篮继续上升与天梁碰撞造成冲顶事故。3、楼层停靠防护门在各楼层的进料口，应设置常闭高度为1.2m的安全门，防止工人在此部位发生高处坠落事故，停靠门采用联锁装置，即当吊篮运行到位时安全门方可打开，安全门能承受1KN/M的水平荷载。第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，...
