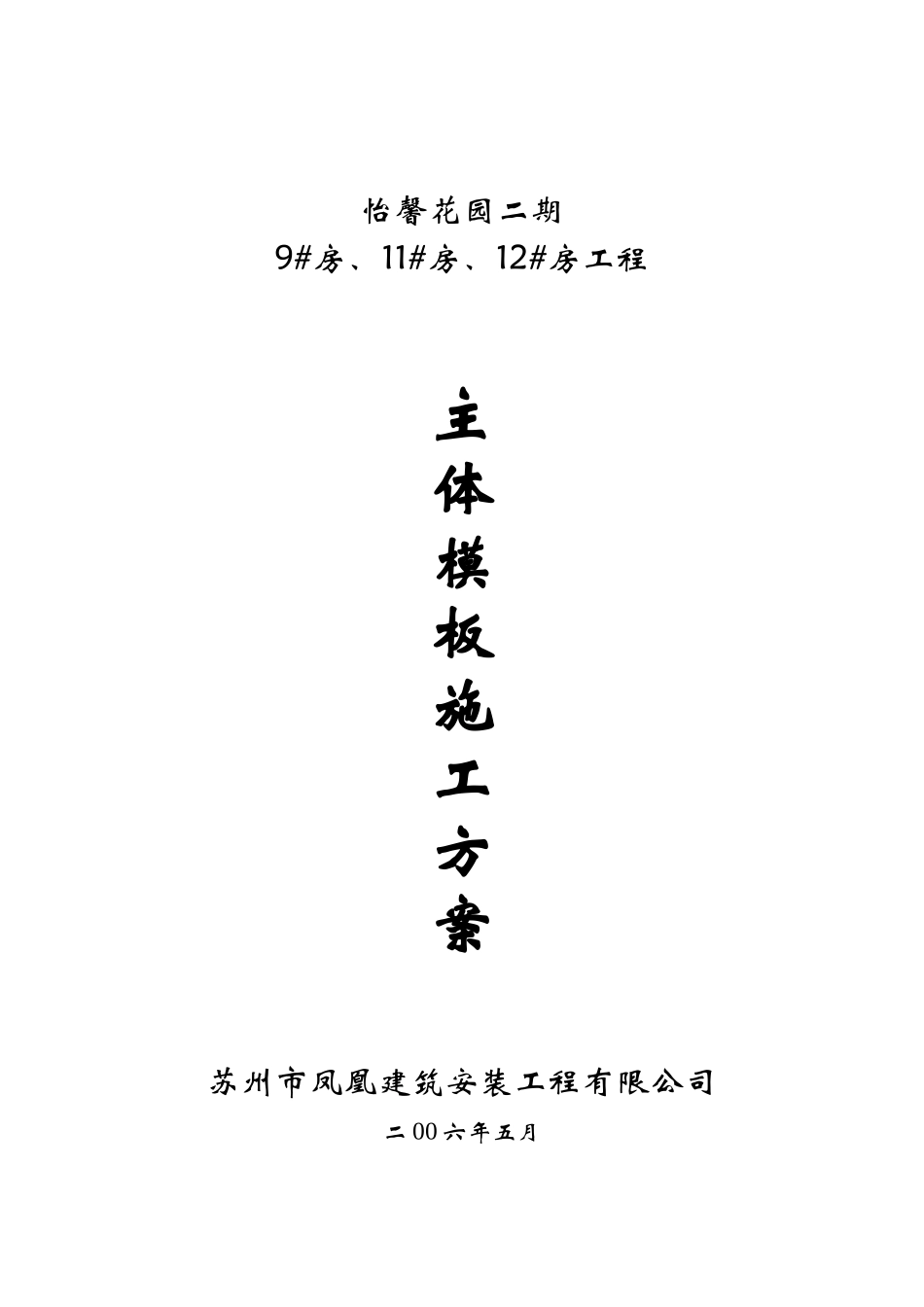

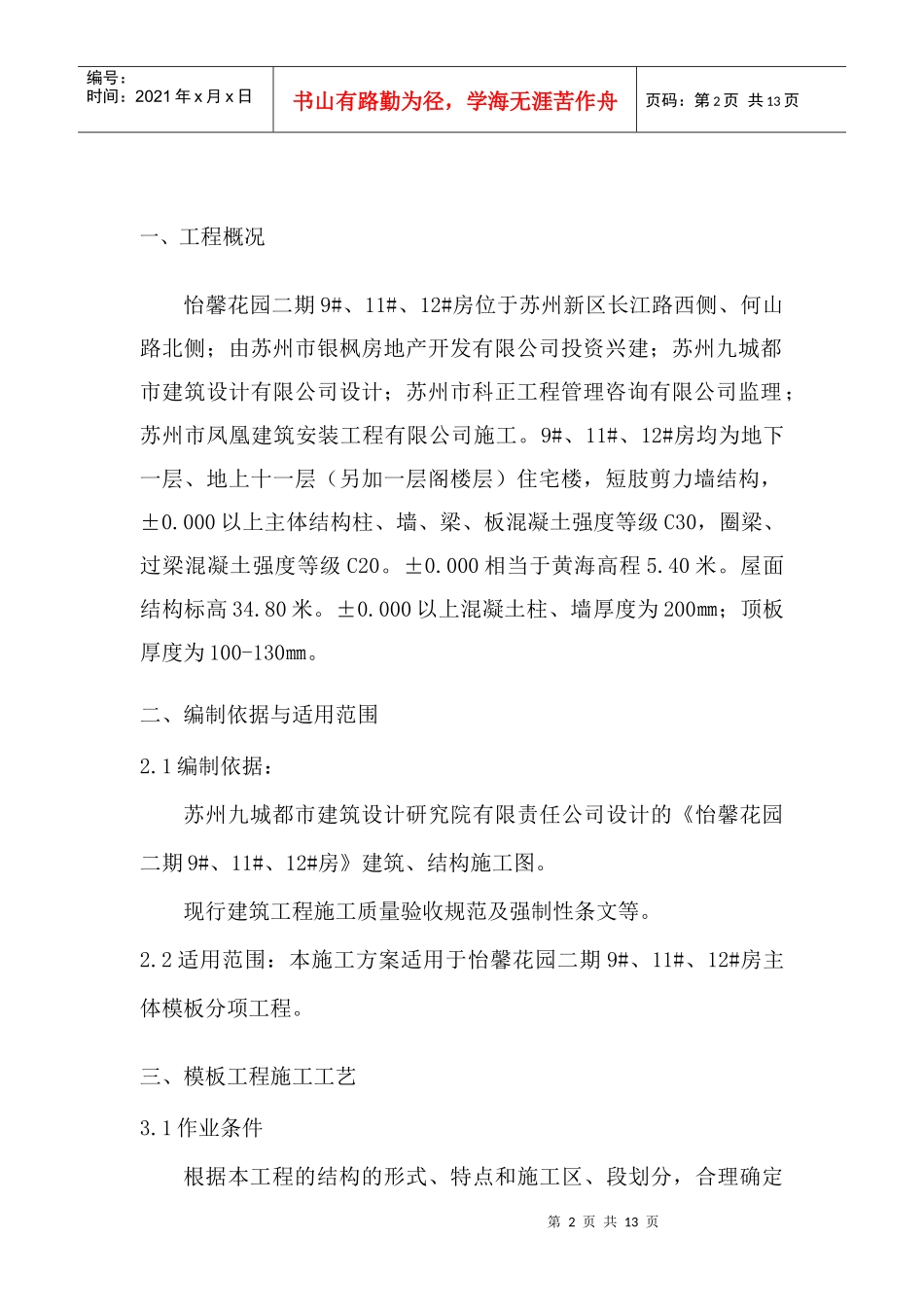

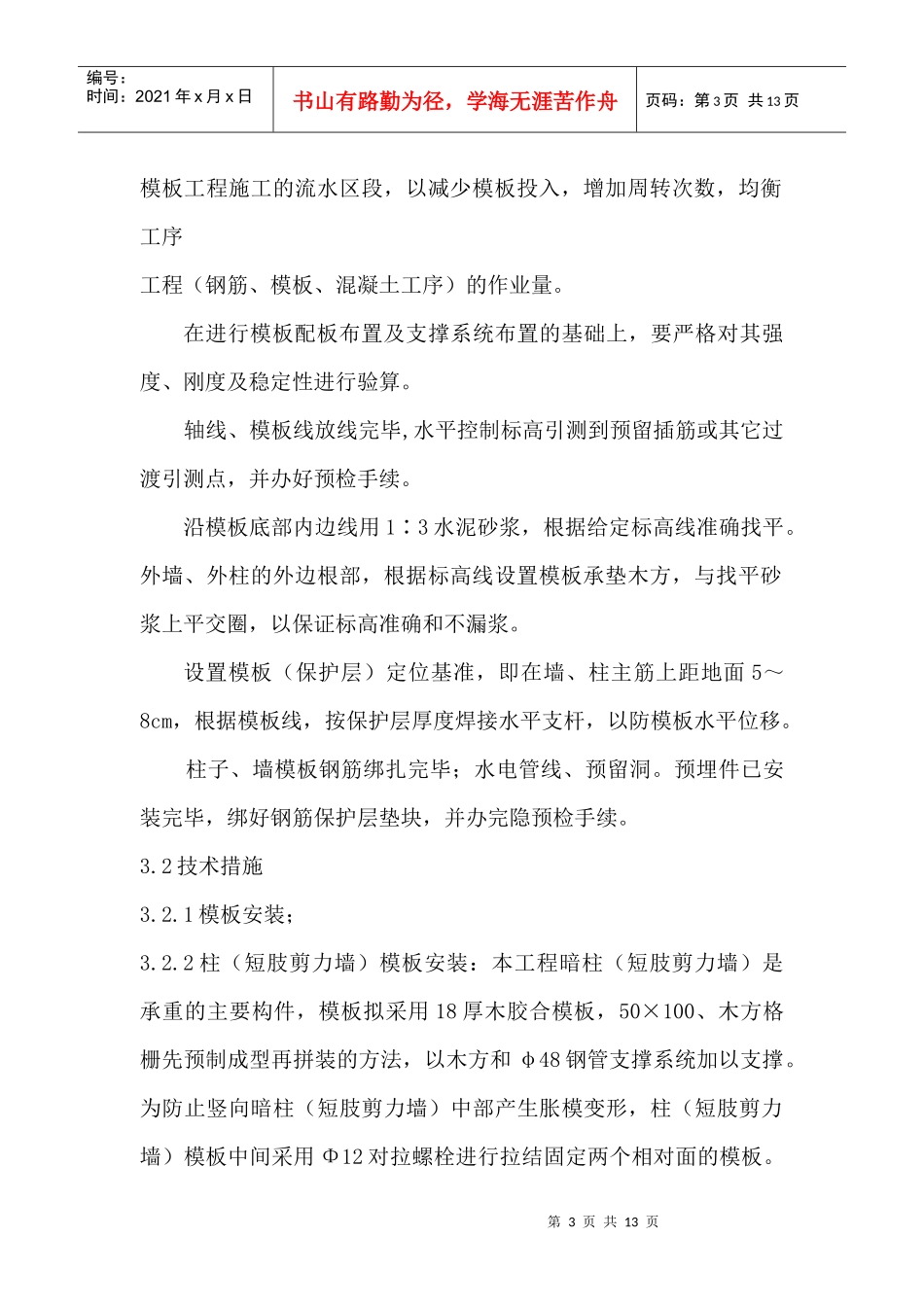

怡馨花园二期9#房、11#房、12#房工程主体模板施工方案苏州市凤凰建筑安装工程有限公司二00六年五月第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页一、工程概况怡馨花园二期9#、11#、12#房位于苏州新区长江路西侧、何山路北侧；由苏州市银枫房地产开发有限公司投资兴建；苏州九城都市建筑设计有限公司设计；苏州市科正工程管理咨询有限公司监理；苏州市凤凰建筑安装工程有限公司施工。9#、11#、12#房均为地下一层、地上十一层（另加一层阁楼层）住宅楼，短肢剪力墙结构，±0.000以上主体结构柱、墙、梁、板混凝土强度等级C30，圈梁、过梁混凝土强度等级C20。±0.000相当于黄海高程5.40米。屋面结构标高34.80米。±0.000以上混凝土柱、墙厚度为200㎜；顶板厚度为100-130㎜。二、编制依据与适用范围2.1编制依据：苏州九城都市建筑设计研究院有限责任公司设计的《怡馨花园二期9#、11#、12#房》建筑、结构施工图。现行建筑工程施工质量验收规范及强制性条文等。2.2适用范围：本施工方案适用于怡馨花园二期9#、11#、12#房主体模板分项工程。三、模板工程施工工艺3.1作业条件根据本工程的结构的形式、特点和施工区、段划分，合理确定第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页模板工程施工的流水区段，以减少模板投入，增加周转次数，均衡工序工程（钢筋、模板、混凝土工序）的作业量。在进行模板配板布置及支撑系统布置的基础上，要严格对其强度、刚度及稳定性进行验算。轴线、模板线放线完毕,水平控制标高引测到预留插筋或其它过渡引测点，并办好预检手续。沿模板底部内边线用1∶3水泥砂浆，根据给定标高线准确找平。外墙、外柱的外边根部，根据标高线设置模板承垫木方，与找平砂浆上平交圈，以保证标高准确和不漏浆。设置模板（保护层）定位基准，即在墙、柱主筋上距地面5～8cm，根据模板线，按保护层厚度焊接水平支杆，以防模板水平位移。柱子、墙模板钢筋绑扎完毕；水电管线、预留洞。预埋件已安装完毕，绑好钢筋保护层垫块，并办完隐预检手续。3.2技术措施3.2.1模板安装；3.2.2柱（短肢剪力墙）模板安装：本工程暗柱（短肢剪力墙）是承重的主要构件，模板拟采用18厚木胶合模板，50×100、木方格栅先预制成型再拼装的方法，以木方和φ48钢管支撑系统加以支撑。为防止竖向暗柱（短肢剪力墙）中部产生胀模变形，柱（短肢剪力墙）模板中间采用Φ12对拉螺栓进行拉结固定两个相对面的模板。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页暗柱（短肢剪力墙）模板在底板砼浇筑结束，柱钢筋绑扎完毕后开始进行。此外，暗柱（短肢剪力墙）模板需与整个顶板模板的支撑体系拉牢，确保暗柱模板的稳定。柱（短肢剪力墙）模板安装的允许偏差：轴线位置5㎜，截面内部尺寸：+4～-5㎜，垂直度6㎜。3.2.3墙板模板安装：本工程墙板均为短肢剪力墙，厚度均为200。剪力墙板模板拟采用50×100木方，18厚木胶合模板，模板两侧采用Φ12对拉螺栓连接(Φ12对拉螺栓的直径选用计算见后附计算式)，以木方和φ48钢管支撑系统加以支撑。安装时将一侧预拼装墙模板就位，使其座落于基准面上，安装穿墙对拉螺栓，清扫模板内杂物。以同样方法就位另一侧墙模板，使穿墙螺栓穿过模板并在螺栓杆端戴上扣件和螺母，然后调整两块模板的位置和垂直，与此同时调整斜撑角度，固定斜撑，紧固全部穿墙螺栓的螺母。模板施工时，砼墙模板坐落在钢筋砼楼面，模板底端采用在墙板钢筋上焊接φ12L=200长的定位筋，用来控制内、外模板下部位置，且能控制模板的断面尺寸。同时，内外侧模板根据长度每侧设置五～六道水平钢管，且沿水平方向不大于800mm设置两根立杆，用来固定内外侧模板，待模板校正竖直后，固定好的支撑扣件拧紧螺丝。第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页模板安装完毕后，全面检查扣件、螺栓、斜撑是否紧固、稳定，模板拼缝及下口是否严密。墙板模板安装的允许偏差：轴线位置5㎜，截面内部尺寸+4～-5㎜，垂直...
