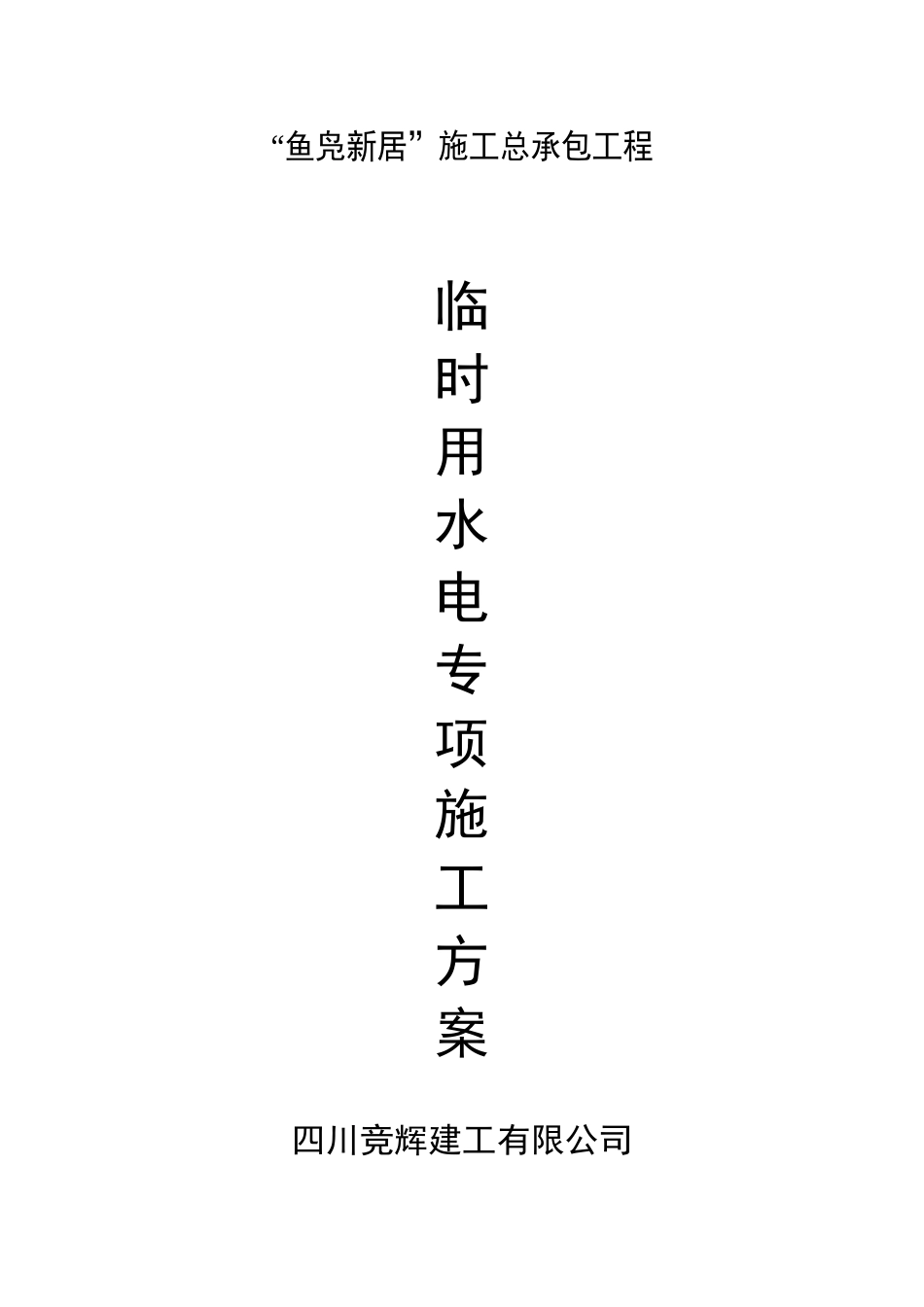

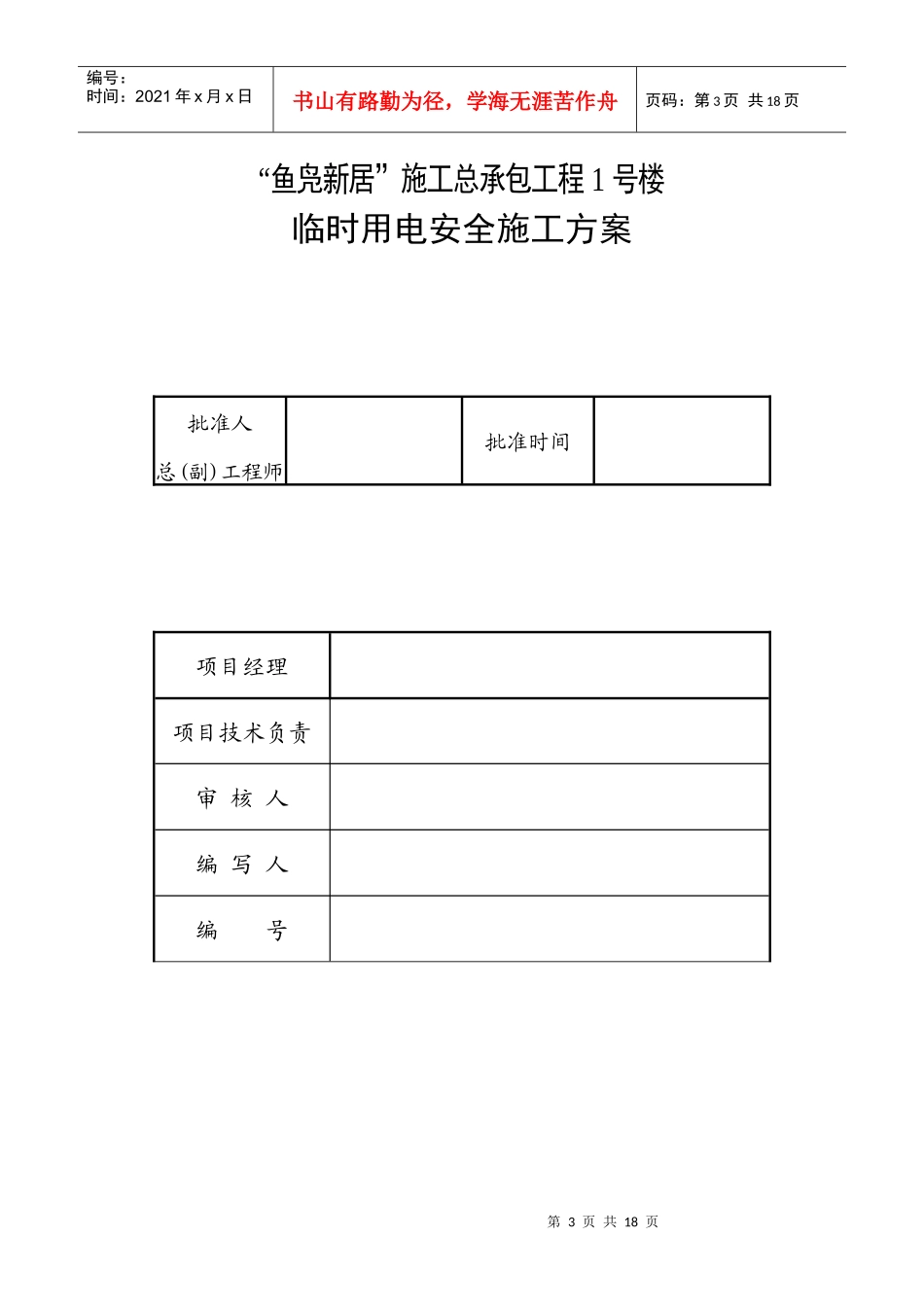

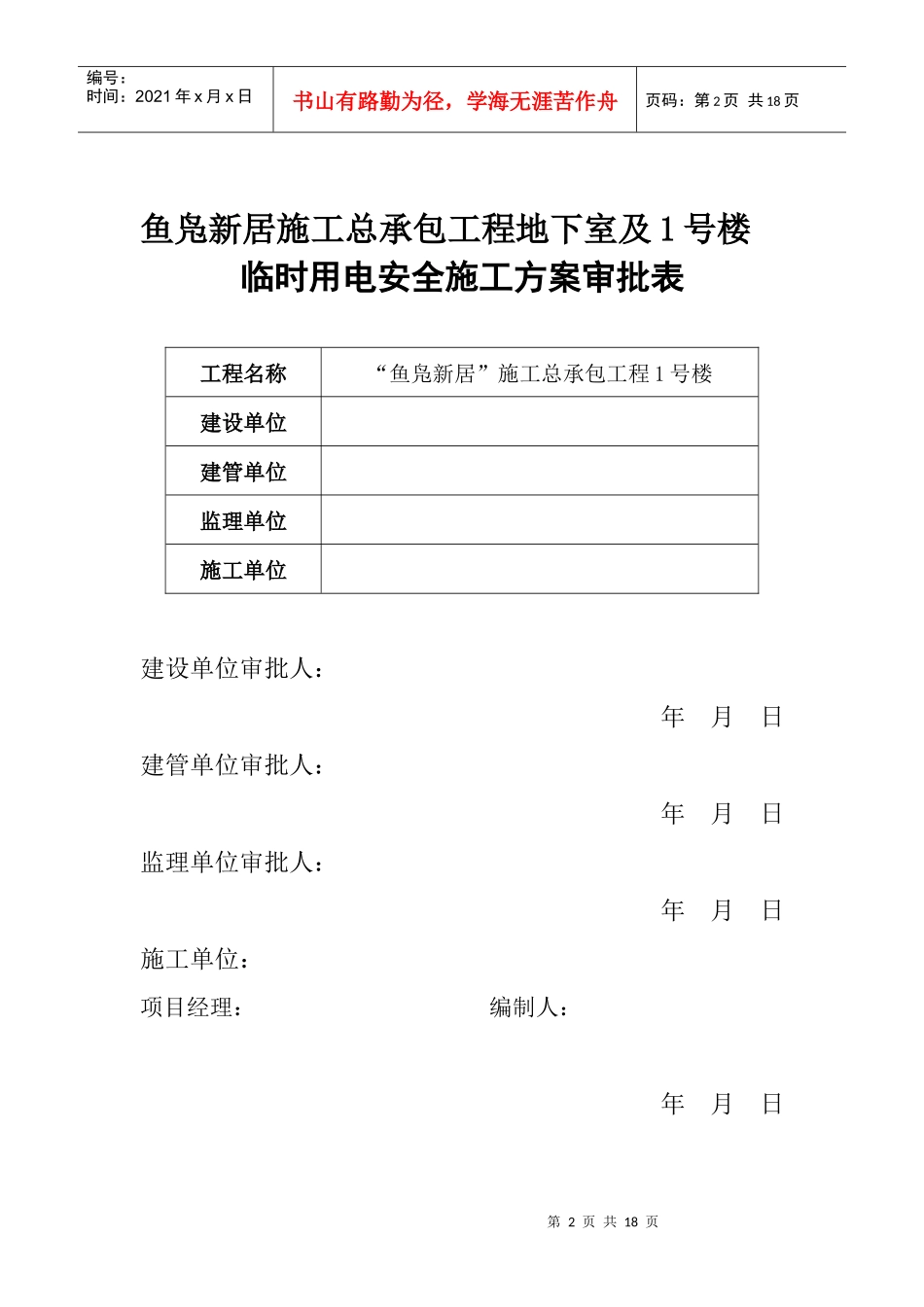

“鱼凫新居”施工总承包工程临时用水电专项施工方案四川竞辉建工有限公司第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页鱼凫新居施工总承包工程地下室及1号楼临时用电安全施工方案审批表工程名称“鱼凫新居”施工总承包工程1号楼建设单位建管单位监理单位施工单位建设单位审批人：年月日建管单位审批人：年月日监理单位审批人：年月日施工单位：项目经理：编制人：年月日第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页“鱼凫新居”施工总承包工程1号楼临时用电安全施工方案批准人总(副)工程师批准时间项目经理项目技术负责审核人编写人编号第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页“鱼凫新居”施工总承包工程地下室及1号楼施工现场临时用水电施工方案一、设计依据本设计依据主要包括以下规范及资料1、《建设工程施工现场供用电安全规范》GB50194-93；2、《施工现场临时用电安全技术规范》JGJ46-2005；3、《建筑施工工程师手册（第二版）》；4、施工总平图及各种用电设备，施工工地环境重要条件及用电设备合适安装的位置。5、施工图纸及甲方现场施工用能管理规定。6、施工现场的特点：负荷变化大，环境重要条件差，用电设施多属临时设备，且移动频繁。7、保证施工现场的安全和工程质量，同时节约电能，降低工程造价。8、施工总平面图及各种用电设备，施工工地环境条件及用电设备合适安装的位置。二、工程概况本工程为”鱼凫新居”施工总承包工程地下室及1号楼，位于第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页成都市温江区泰康路与成温邛高速辅道交汇处，该工程的范围包括地下室、主体、装饰工程、水电安装工程等四个阶段布置。由地下室友1号楼组成，建筑面积约3.5万㎡。三、临时用电设计1、本工程临时施工用电是由建设单位提供380/220总电源，总电源采用铠装铝芯电缆（4×240+1×150）直埋引入1号楼工地临时总配电室总柜，再由总配电室总柜分至各分配电箱以，分五个回路至各用电区，整个供电系统按照有关规范和标准对施工用电要求，现场实行三相五线制，保证施工用电安全。2、根据国家强制性作业标准（JGJ59-99）《建筑施工安全检查标准》和成都市的有关规定，工程临时施工用电必须实行三级配电，二级保护。本工程临时施工用电由总配电箱，分配电箱，用电设备开关箱三级配电组成，并由分配电箱和开关箱实现两级保护，形成三级配电，二级保护系统。各级配电箱的安装和做法均符合《施工临时用电安全技术规范》JGJ46-2005要求。四、总用电量计算1、根据本工程施工组织设计，用电设备及用电量统计如下：第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页施工现场用电负荷统计鱼凫路社区（新居）工程Ⅰ标段施工用电功率统计表设备名称数量功率（kw）合计备注塔机3台40120施工电梯台4040混泥土输送泵3台90270对焊机1台100(KVA)100(KVA)弯曲机4台416断筋机2台48砼振动器8台324砼振动器（平板）2台36木工圆盘锯2台2.24.4钢筋竖焊机2台45(KVA)90(KVA)木工平刨机2台2.85.6砼搅拌机2台7.515空压机11.51.5交流电焊机2台23(KVA)46(KVA)钢筋调直机1台33办工、生活区照明50加压水泵10施工现场照明40打夯机2台36切割机2台0.81.6第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页合计:电动机额定功率：531.1（KW）电焊机额定容量:236（KVA）照明容量：90(KW)实际合计总容量：857.1(KVA)2、电力计算：总用电量计算公式：P=1.05(K1×∑P1/COSφ+K2∑P2+K3P3)P——供电设备总需需容量（KVA）P1————电动机额定功率（KW）P2——电焊机额定容量（KVA）P3——照明容量（KW）Cosφ平均功率因数0.75需要系数：K1=0.6K2=0.6K3=1根据本工程机械设备的配备（详见统计表）计算得出P1=590.9KWP2=473KVAP3=105.5KWP=1.05×(0.6×531.1/0.75+0.6×236+90×1)=656.5KVA请甲方提供相应的安全电源，以满足施...
