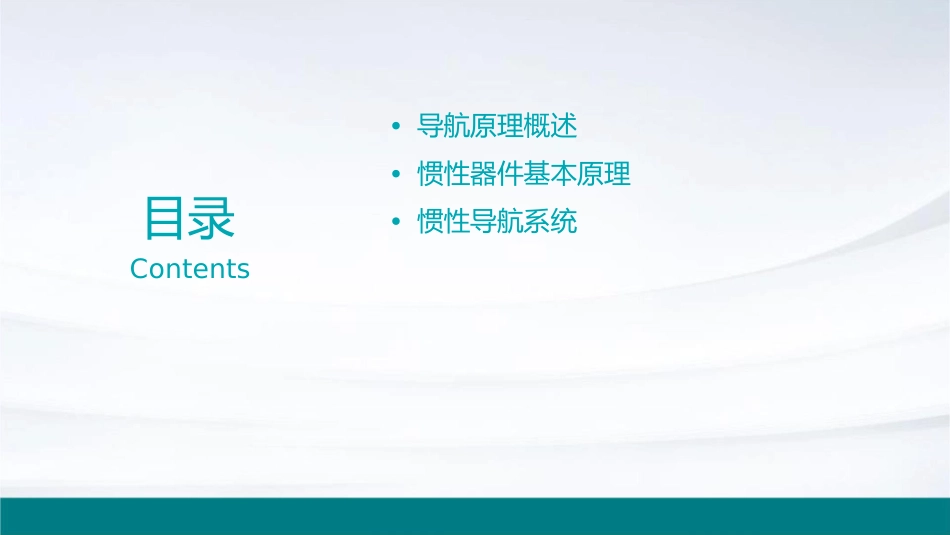

导航原理惯性器件课件•导航原理概述•惯性器件基本原理•惯性导航系统目录Contents01导航原理概述定义与重要性定义导航是指通过测量地球的重力场以及其他外部力，确定物体的位置、速度和姿态等状态信息的技术和方法。重要性导航在人类生产和生活中具有广泛的应用价值，如航空航天、航海、交通、军事等领域，对于提高定位精度、保障安全和提高生产效率等方面都具有重要意义。导航系统的基本组成010203感知系统处理与控制系统执行机构感知物体相对于地球的位置、速度和姿态等信息，包括惯性测量单元、卫星导航接收机等。对感知系统获得的信息进行处理和控制，包括数据融合、滤波、控制算法等。根据控制系统输出的指令，控制物体的运动状态，如舵机、发动机等。导航系统的分类与特点惯性导航系统利用惯性传感器（如陀螺仪和加速度计）测量物体相对于惯性参考系的加速度和角速度，通过积分运算得到物体的位置、速度和姿态等信息。特点包括自主性、隐蔽性、高精度和稳定性等。卫星导航系统利用卫星信号来确定物体的位置、速度和姿态等信息。特点包括全球覆盖、高精度、实时性等。组合导航系统将惯性导航系统和卫星导航系统组合起来，实现优势互补，提高导航精度和可靠性。特点包括高精度、隐蔽性、抗干扰性等。02惯性器件基本原理惯性器件的种类与特点机械陀螺仪激光陀螺仪机械陀螺仪是利用陀螺的原理，将旋转轴指向固定的方向。其主要优点是可靠性高、成本低，但存在漂移误差。激光陀螺仪利用激光束的干涉效应来测量角速度。其主要优点是精度高、体积小、重量轻，但成本较高。光纤陀螺仪光纤陀螺仪利用光在光纤中传输的干涉效应来测量角速度。其主要优点是精度高、体积小、重量轻，但成本较高。陀螺仪工作原理光纤陀螺仪光纤陀螺仪利用光在光纤中传输的干涉效应来测量角速度。其主要优点是精度高、体积小、重量轻，但成本较高。机械陀螺仪机械陀螺仪是利用陀螺的原理，将旋转轴指向固定的方向。其主要优点是可靠性高、成本低，但存在漂移误差。激光陀螺仪激光陀螺仪利用激光束的干涉效应来测量角速度。其主要优点是精度高、体积小、重量轻，但成本较高。加速度计工作原理加速度计的主要原理是牛顿第二定律，即力等于质量乘以加速度。通过测量作用于物体的力，可以计算出物体的加速度。加速度计通常由一个质量块和感应其位移的传感器组成。当物体运动时，加速度计会感受到作用于质量块的力，导致质量块的位移，从而通过传感器感应到位移的变化。惯性器件的误差模型与补偿方法惯性器件的误差主要包括零点漂移、标度因数误差和安装误差等。零点漂移是指器件输出值的缓慢变化，通常是由于温度变化、湿度和机械应力等因素引起的。标度因数误差是指器件输出值与实际值的比例不准确，通常是由于制造和装配误差引起的。安装误差是指器件安装位置与实际需求之间的偏差，通常是由于机械振动和热膨胀等因素引起的。为了补偿惯性器件的误差，可以采用多种方法。例如，可以采用温度补偿来减小温度变化对器件输出的影响；可以采用机械调整来减小安装误差；可以采用数字滤波算法来减小随机误差。此外，还可以采用多种传感器融合技术来提高导航系统的精度和稳定性。03惯性导航系统惯性导航系统的组成与工作原理要点一要点二惯性导航系统的组成惯性导航系统的工作原理惯性导航系统主要由惯性测量单元、计算机、显示单元和电源等组成。其中，惯性测量单元包括加速度计和陀螺仪等惯性传感器，用于测量载体在三个轴向的加速度和角速度变化。计算机是系统的核心，用于处理测量数据并计算出载体的位置、速度和姿态等参数。显示单元则将计算结果以图形或数字形式展示给用户。电源为系统提供所需的电能。惯性导航系统通过惯性测量单元获取载体的加速度和角速度变化，然后计算机根据这些数据计算出载体的位置、速度和姿态等参数，并通过显示单元展示给用户。惯性导航系统属于自主导航系统，不需要外部信号支持，因此具有较高的隐蔽性和可靠性。惯性导航系统的误差分析误差来源误差补偿惯性导航系统的误差主要来源于以下几个方面：加速度计的零位误差、刻度因子误差、安装误差、温度影响等。其中，加速度计的零位...
