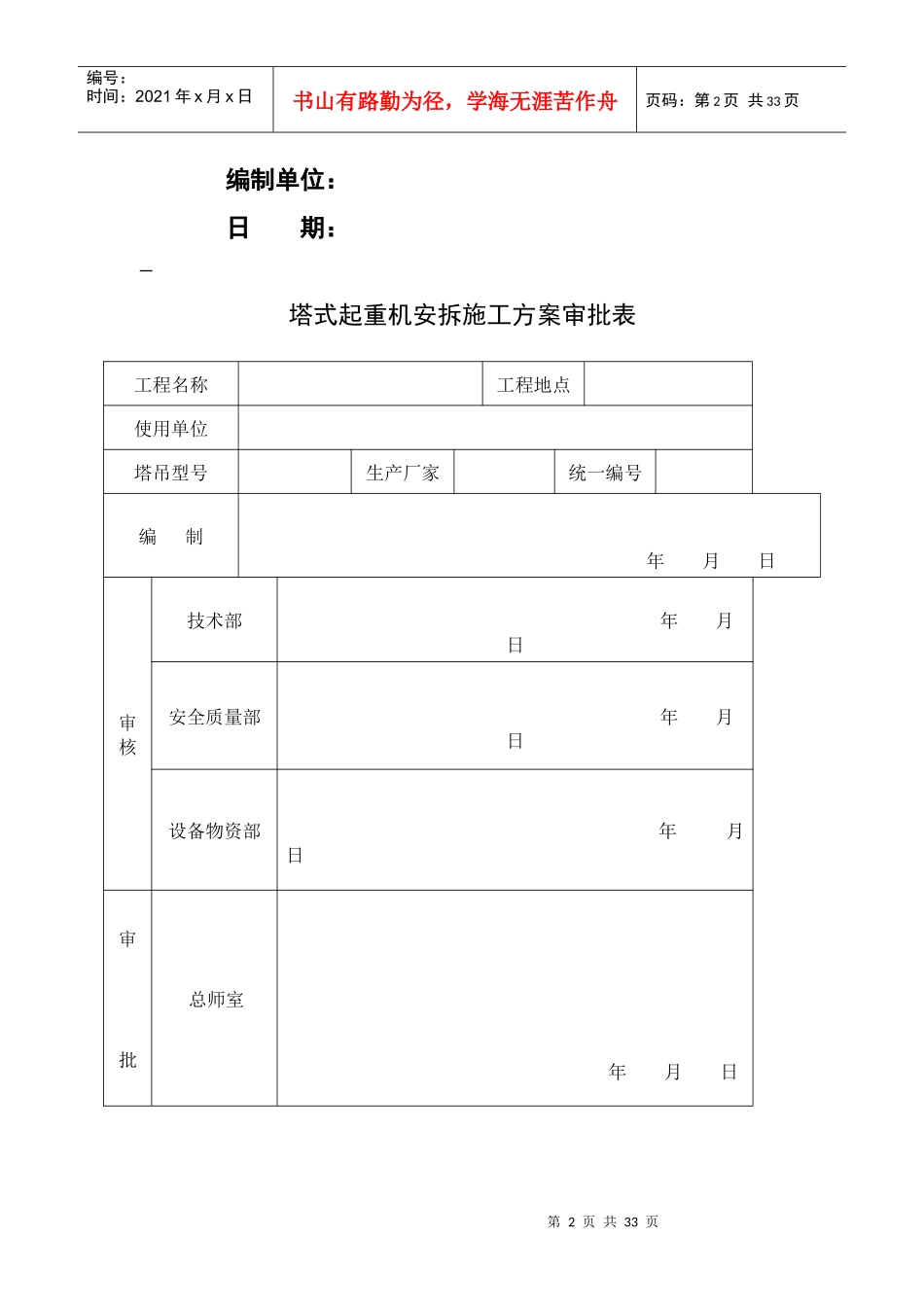

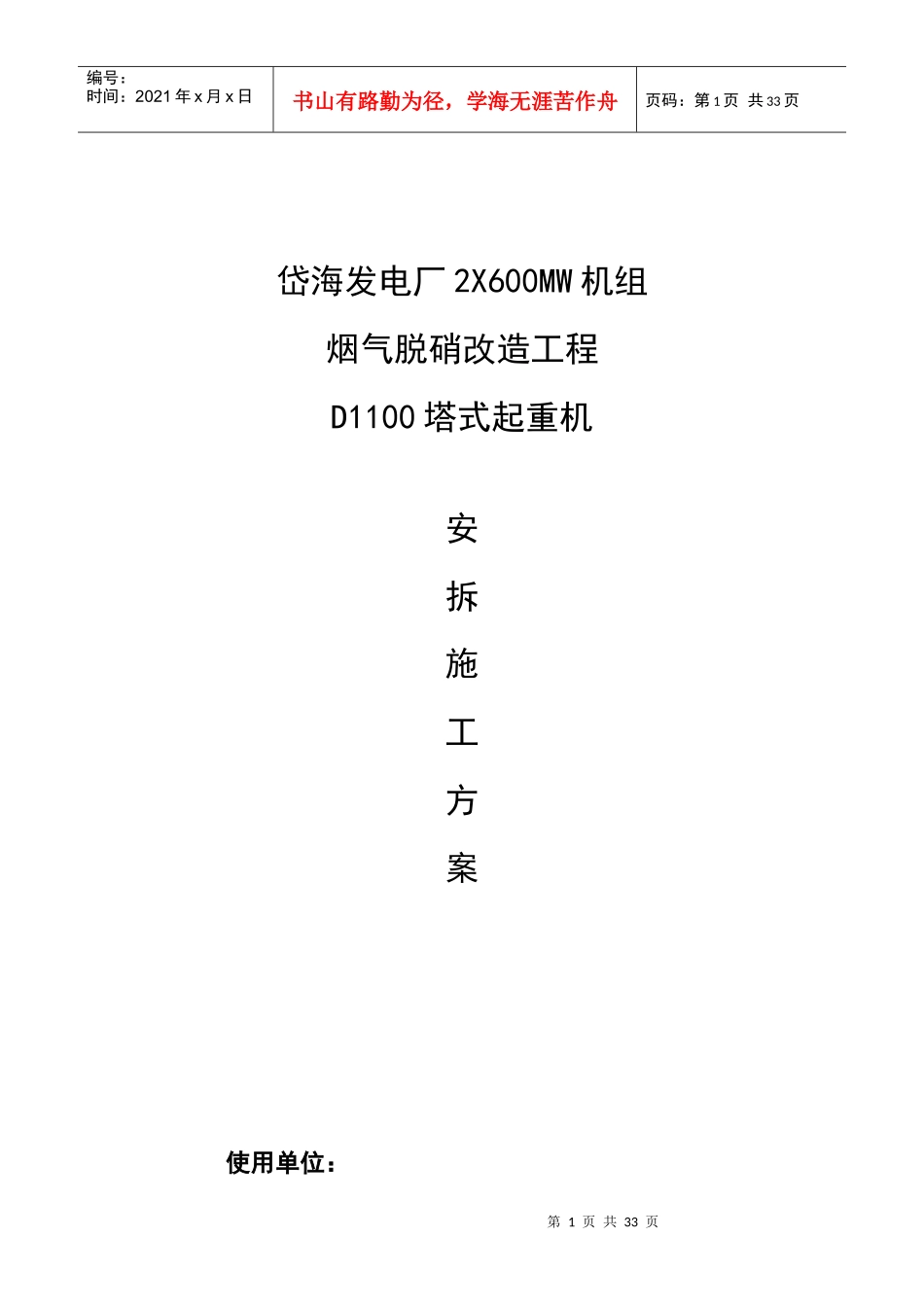

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页岱海发电厂2X600MW机组烟气脱硝改造工程D1100塔式起重机安拆施工方案使用单位：第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页编制单位：日期：塔式起重机安拆施工方案审批表工程名称工程地点使用单位塔吊型号生产厂家统一编号编制年月日审核技术部年月日安全质量部年月日设备物资部年月日审批总师室年月日第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页目录一、工程概况、塔机说明及编制依据41、工程概况42、塔吊技术参数5二、编制依据6三、工程管理目标61、质量目标62、工期目标73、安全管理目标74、人员组织74、基础制作与验收81、混凝土基础制作及施工82、基础接地9五、安装前的准备工作101、塔机入场前使用单位项目部现场的准备工作102、塔机安装前本公司的准备工作10六、塔机基础的验收11七、塔机的安装121、安装工艺流程122、安装过程12八、顶升加节19九、塔机安装完成投入使用前检查20附录一：安全措施及注意事项201、塔吊安装安全措施202、塔吊安装的施工安全措施213、塔吊顶升安全操作规程22附录二：安全事故处理应急措施（应急预案）231、应急准备232、施工现场的急救步骤243、现场救护注意事项24附录三：271、200吨汽车吊起重性能表272、塔吊拆除作业活动危险辨识与危险评价表273、塔吊安全交底记录表30第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页一、工程概况、塔机说明及编制依据1、工程概况该工程为内蒙岱海发电有限公司2X600MW机组烟气SCR脱硝改造工程，因工程需要安装D1100-63塔吊1台，安装臂长为80米。安装高度为独立高度，为安全、顺利完成各塔吊的安装施工，特编制本方案。2、塔吊技术参数本塔机为长沙中联重工科技发展股份有限公司生产的D1100塔式起重机，最大工作幅度80m，独立高度92m，最大起重量63t，末端起重量9.6t。塔身标准节规格都为4000*4000*5700。主要构件重量表：序号名称规格(m)数量单重（kg）备注1支腿8.9×8.9×6.617804个2标准节4.0×4.0×5.773003顶升套架5.66×7.025×13.551件320004回转总成3.91×2.80×3.301件235005塔头8.99×1.56×1.451件45406臂架总成59×1.50×1.51件408007平衡臂总成23.54×2.20×2.501件259308平衡重1.7×2.92×1.554块63001.7×5.39×1.551块11800第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页9加强节4.0×4.0×5.71件8500二、编制依据2.1方案编制参考依据《D1100-63塔机安装使用说明书》2.2《塔式起重机安全规程》（GB5144-2006）2.3《特种设备安全监察条例》（国务院第373号令）2.4《建筑施工高处作业安全技术规范》（JGJ80-91）2.5《建筑施工用电安全技术规范》JGJ46-2005）2.6《建设工程安全生产条例》（国务院第393号令）2.7《起重机用钢丝绳检验和报废实用规范》（GB/T5972-2006）2.8《塔式起重机设计规范》（GB/T13792-1992）2.9《建筑机械使用安全技术规程》（JGJ33-2001）2.10《建筑起重机械安全监督管理规定》（建设部第166号令）三、工程管理目标1、质量目标1.1施工工艺执行率100%；1.2工程竣工一次验收合格率100%；1.3确保设备安全无故障运行，现场服务满意率100%；2、工期目标在保证安全、质量前提下，本工程应在8天内安装/拆卸完毕。3、安全管理目标3.1特种作业人员持证上岗率100%；3.2安全防护用品正确配备率100%；3.3无高空坠落事故、触电事故、起重设备坍塌事故及重伤事故的发生。第6页共33页第5页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共33页4、人员组织项目部组织机构图施工人员职责分工职务姓名工作职责项目负责人魏怀涛负责整个项目实施，保证工期、质量安全处于受控状态。第7页共33页第6页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共33页技术负责人张迎飞负责技术方案制定，确保方案的正确性，科学性和可行性。安...
