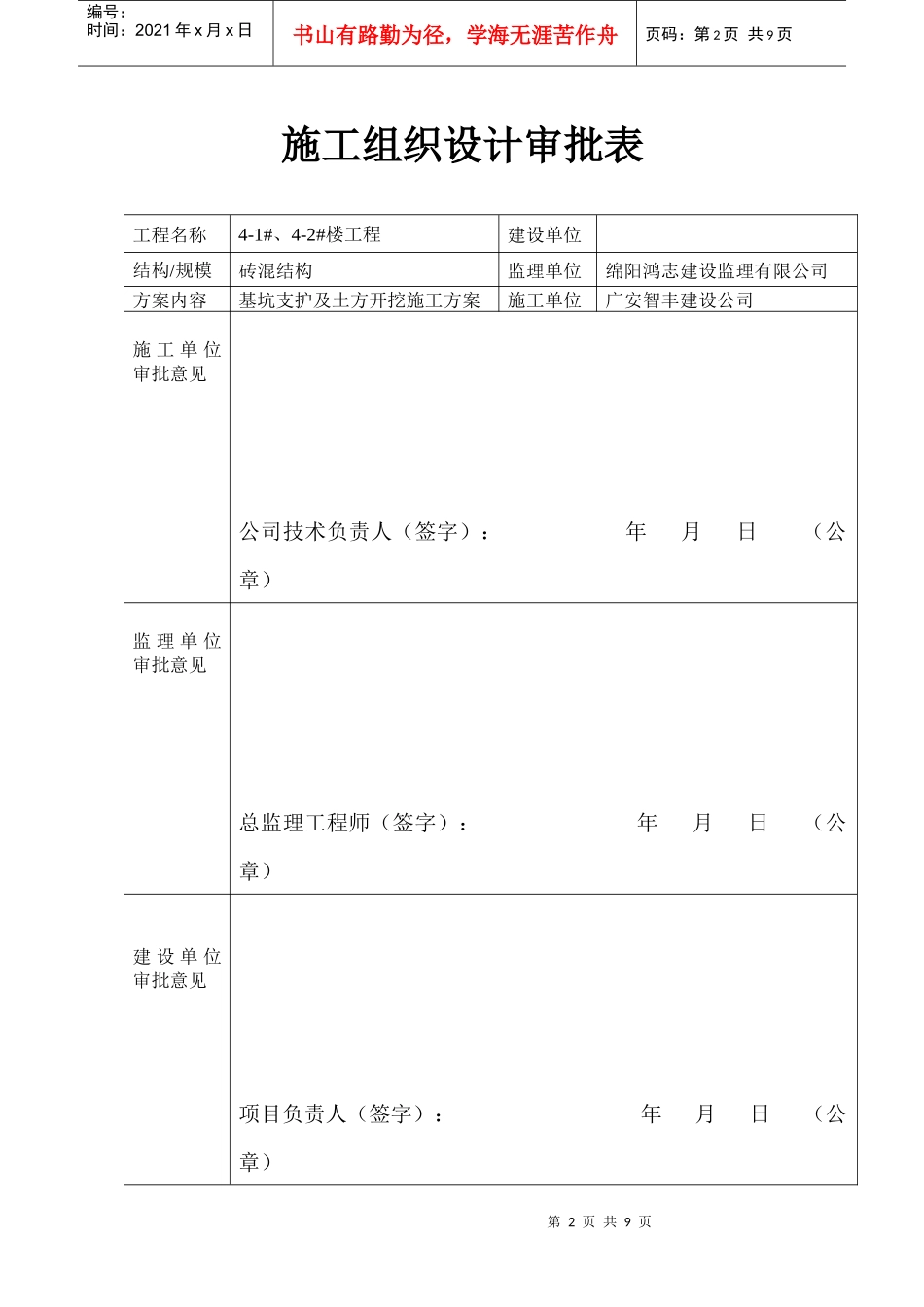

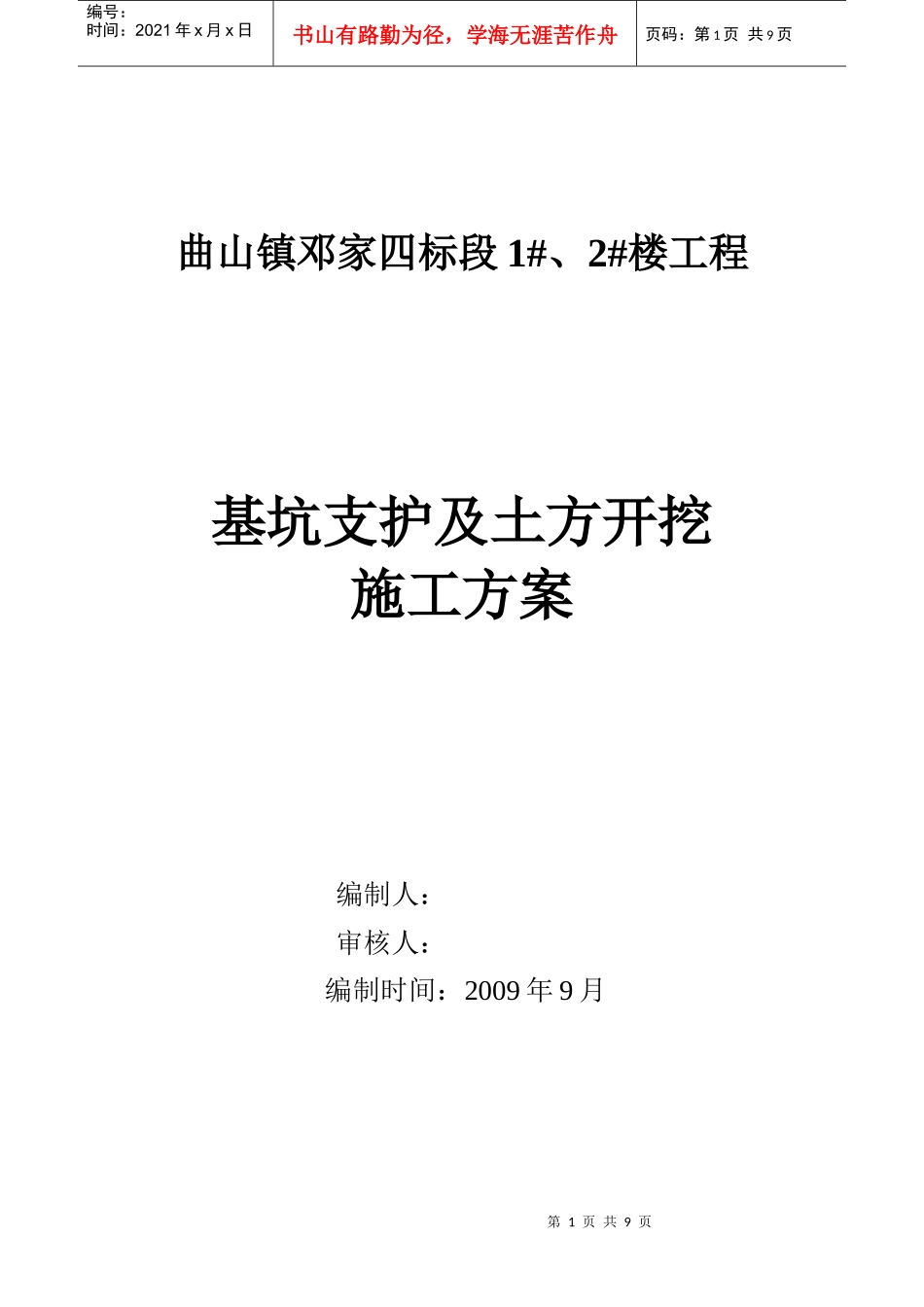

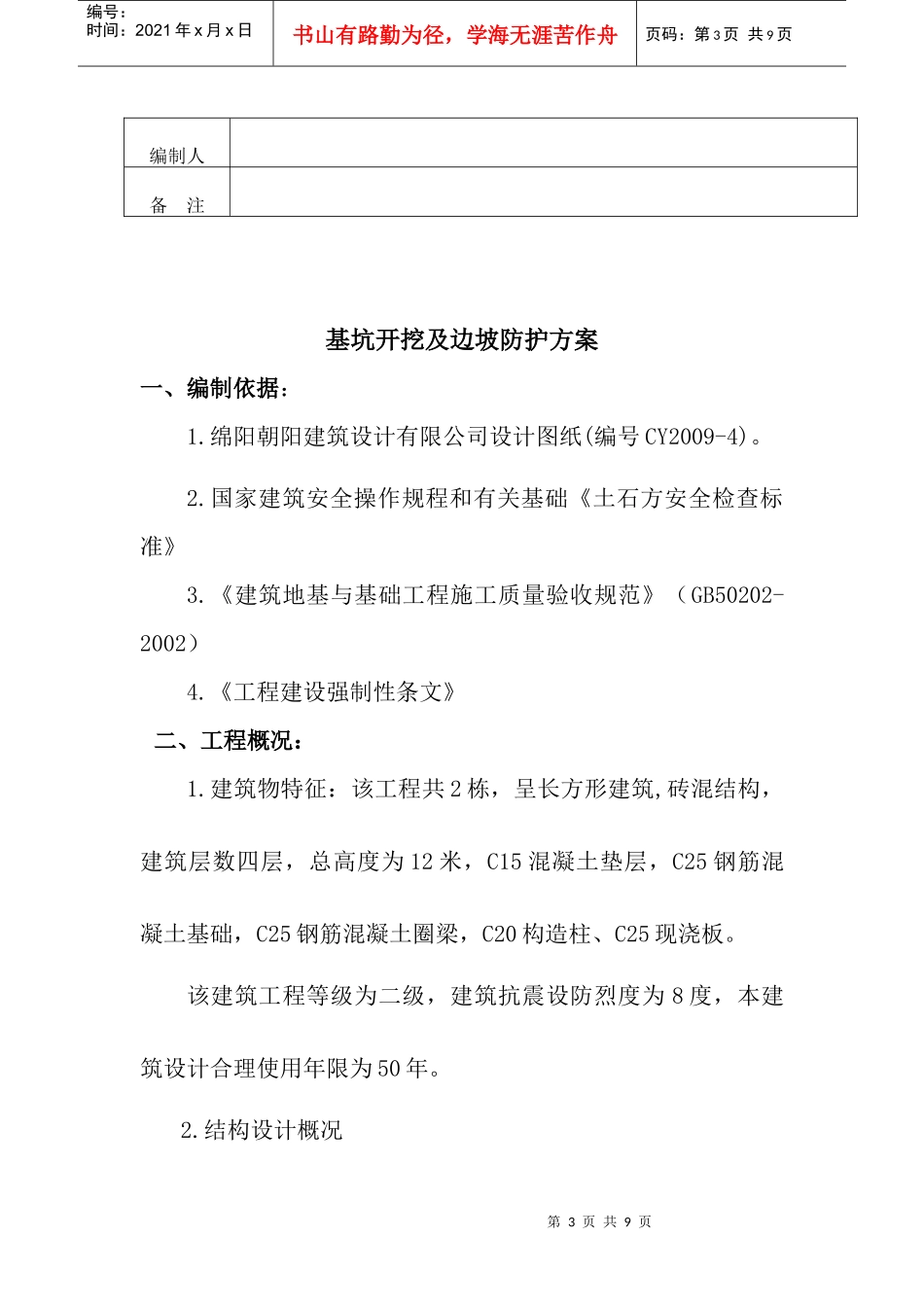

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页曲山镇邓家四标段1#、2#楼工程基坑支护及土方开挖施工方案编制人：审核人：编制时间：2009年9月第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页施工组织设计审批表工程名称4-1#、4-2#楼工程建设单位结构/规模砖混结构监理单位绵阳鸿志建设监理有限公司方案内容基坑支护及土方开挖施工方案施工单位广安智丰建设公司施工单位审批意见公司技术负责人（签字）：年月日（公章）监理单位审批意见总监理工程师（签字）：年月日（公章）建设单位审批意见项目负责人（签字）：年月日（公章）第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页编制人备注基坑开挖及边坡防护方案一、编制依据：1.绵阳朝阳建筑设计有限公司设计图纸(编号CY2009-4)。2.国家建筑安全操作规程和有关基础《土石方安全检查标准》3.《建筑地基与基础工程施工质量验收规范》（GB50202-2002）4.《工程建设强制性条文》二、工程概况：1.建筑物特征：该工程共2栋，呈长方形建筑,砖混结构，建筑层数四层，总高度为12米，C15混凝土垫层，C25钢筋混凝土基础，C25钢筋混凝土圈梁，C20构造柱、C25现浇板。该建筑工程等级为二级，建筑抗震设防烈度为8度，本建筑设计合理使用年限为50年。2.结构设计概况第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页本工程为砖混结构，基础以稍密碎石层为持力层，其承载力特征值Fak=260KPa；要求基础底标高为-2.100米，局部超深部位用MU15砖M10水泥砂浆砌筑以达到设计标高。2.1基础部份：、本工程基础为墙下钢筋混凝土条形基础，C15混凝土垫层、基础砼强度等级C25，基础埋深为自然地面下约1.2米的稍密碎石层为地基基础持力层。2.2主体部份：本工程-0.900以下为MU15实心页岩砖,M10水泥砂浆砌筑；-0.900以上为MU15实心页岩砖,M10混合砂浆砌筑；9.000以上为MU10实心页岩砖,M7.5混合砂浆砌筑。3.根据该工程地勘报告，场地上层为杂填土、然后为稍密碎石土层，深度约为1.5m左右，均全部采用机械开挖。三、施工方法根据工期要求及现场实际情况，采用壹台挖掘机配合自卸汽车进行机械开挖。四、施工程序：1.确定边坡坡度和具体开挖尺寸→放灰线→复核→按灰线开挖基坑土方→修整边坡→预留清底层→验基后再作人工挖死角、清理基底。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页2.按施工段采用分段开挖，缩短施工间隙时间，提高机械施工工效，加快施工进度。五、施工质量：1.土方开挖过程中，经常测量和校核其平面位置，标高和边坡坡度等是否符合设计要求。平面控制桩和水准点也应随时复核和检查是否正确，并应在施工中注意附近的建筑(构筑)物、管线等发生沉降和变形，对沉降和位移进行观测。2.基底开挖至设计持力层上约300处采用人工清基，清理好后报请设计、地堪、建设有关单位进行地基验收，基底符合设计要求后，方能进行下道工序。六、基坑支护该工程基坑支护体系做到：结构合理、具有足够的强度、刚度和稳定性，安全可靠并能保证施工的顺利进行，支护方案便于实施，所需费用要合理，选用锚固支撑方法。1.锚固支撑方法：挡土板、水平钉在柱桩的内侧，拉桩一端打入土内，另一端用拉杆与远处拉紧、撑紧。2.土壁支撑的计算：（1）土压：土压按库仑公式计算土压：土压按库仑公式计算主动土压：ea=phtg2(45°—φ/12)=pa.h(千帕)=15×10×tg2(45°—30°/2)第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页=15×10（V1/2）2（tg30）2=15×10（0.57）2=113.94(千帕)被动土压：ea=vhtg2(45°—φ/12)=pa.h(千帕)=15×10×tg2(45°—30°/2)=15×10×tg2tg602=197.41(千帕)（2）竖衬板土撑的计算：基坑的立木间距L为1.5米，横撑间距L1、L2为1米左右，衬板及撑土板的厚度。最后一块的水平压力图形为梯形，为简化计算，用ea=p.h的距形压力，图系代替，板宽为b，竖向板受水平均全负荷b...
