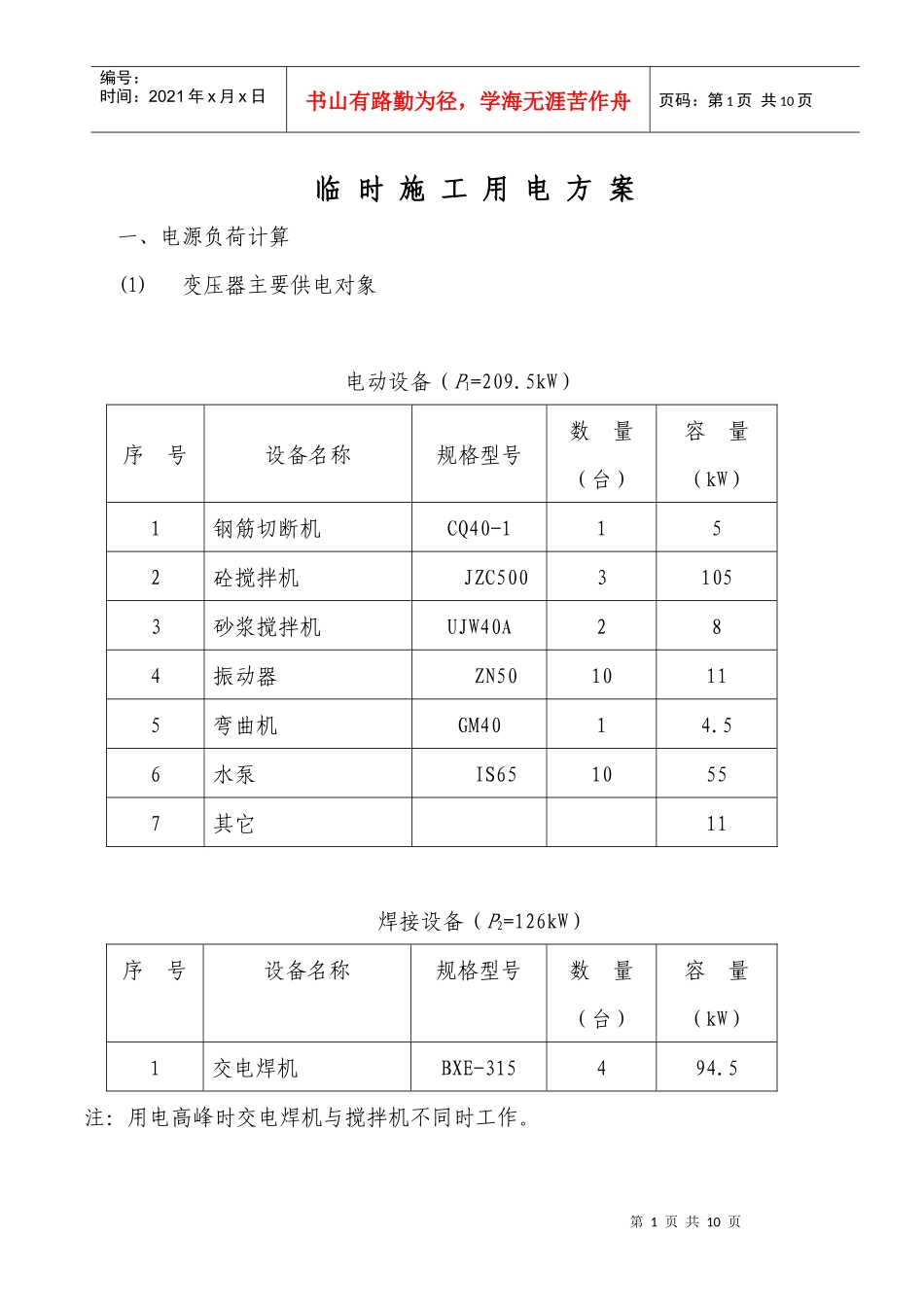

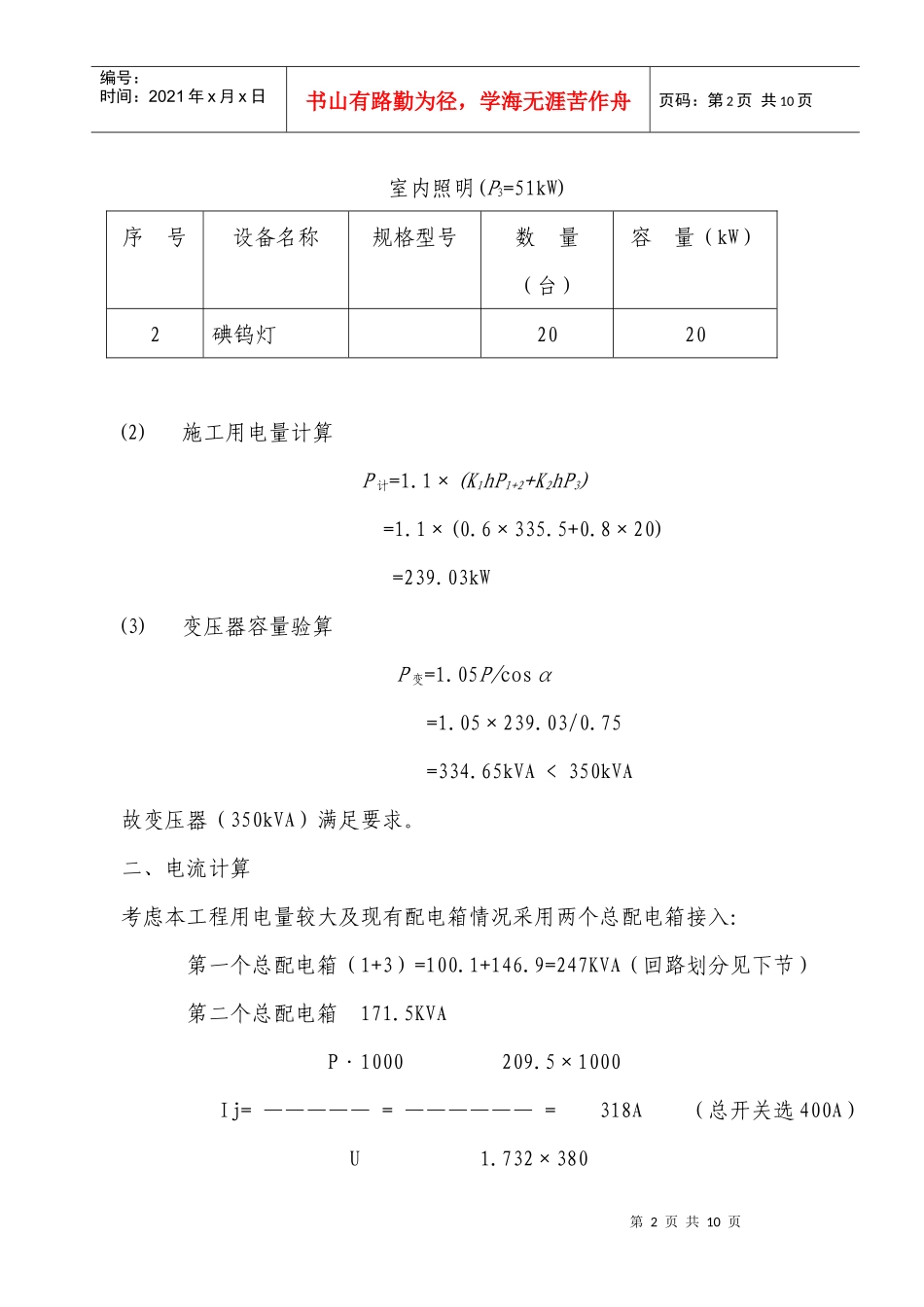

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页临时施工用电方案一、电源负荷计算(1)变压器主要供电对象电动设备（P1=209.5kW）序号设备名称规格型号数量（台）容量（kW）1钢筋切断机CQ40-1152砼搅拌机JZC50031053砂浆搅拌机UJW40A284振动器ZN5010115弯曲机GM4014.56水泵IS6510557其它11焊接设备（P2=126kW）序号设备名称规格型号数量（台）容量（kW）1交电焊机BXE-315494.5注：用电高峰时交电焊机与搅拌机不同时工作。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页室内照明(P3=51kW)序号设备名称规格型号数量（台）容量（kW）2碘钨灯2020(2)施工用电量计算P计=1.1×(K1hP1+2+K2hP3)=1.1×(0.6×335.5+0.8×20)=239.03kW(3)变压器容量验算P变=1.05P/cosα=1.05×239.03/0.75=334.65kVA<350kVA故变压器（350kVA）满足要求。二、电流计算考虑本工程用电量较大及现有配电箱情况采用两个总配电箱接入：第一个总配电箱（1+3）=100.1+146.9=247KVA（回路划分见下节）第二个总配电箱171.5KVAP·1000209.5×1000Ij=—————=——————=318A（总开关选400A）U1.732×380第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页P·1000120×1000Ij=—————=——————=182A（总开关选200A）U1.732×380根据计算的允许电流，查表按IY≥I线——IY选择的导线截面。第一个回路的功率：200KVA第二个回路的功率：120KVA第一个回路的电流：318A第二个回路的电流：182A第一个回路选择BV3×150+1×70+1×16塑料铜芯线。第二个回路选择BV3×150+1×70+1×16塑料铜芯线。三、配电电路设计：由低压柜进入施工现场的电源一律架设电杆，按现场平面图的标示安装电箱位置。电缆按规范要求施工。施工现场用的所有的配电箱及设施采用TN-S系统供电，五线到位，零线、地线分别设置。。灯架高度不低于2.5米。配电箱分布：第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页配电室（南）引出1路：BV-3×150+2×70mm²电缆支路至0+000处；配电室（南）引出2路：低压柜引出BV-3×150+2×70mm²电缆支路至1+955.9；三、配电箱和开关箱设计：（1）、施工现场实行三级配电二级保护及配电柜分箱和开关箱，二级保护及配电柜装设一级总漏电，分箱或开关箱设一级漏电。（2）、总配电柜（箱）内装设有明显断开点的隔离刀闸和分路带短路保护的空气开关或熔断器以及漏电开关。（3）、分箱内总开关用带过流保护的自动空气开关，分路开关用带熔丝的刀闸或漏电开关。（4）、各台用电设备有各自专用开关箱，实行“一机一闸一漏一箱”制，严禁一闸多用。（5）、合理选择漏电开关的脱扣整定电流及动作电流，开关箱内漏电开关的漏电电流小于30Ma，动作时间小于0.1S。（6）、所有配电箱、开关箱均编号并作出分路标记。四.安全用电技术措施第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页（1）.本系统采用三相五线制配电TN——C——S接线保护系统。电缆干线采用埋地敷设，直埋深度大于600mm，并在电缆上下各均匀铺设50mm厚的细砂，然后复盖一层砖，过路、通道处用钢管深敷设。（2）.保护零线除必须在配电室作重复接地外，还必须在配电线路中间处和末端增做重复接地，不少于三组，塔吊防雷接地，其阻值均应小于4欧姆。（3）.室内配线采用穿阻燃管敷设，距地高度大于2400mm，铜线截面不小于1.5mm2，室外灯具距地面不低于3000mm，室内灯具不得低于2400mm。（4）.配电箱、开关箱必须铁制防雨、防尘固定在易操作维修地方，距地面高度大于1300mm。小于1500mm，移动式应大于600mm。（5）.配电系统采用“三级配电”、“二级保护”开关箱为一机一闸一箱一保护。漏电保护器应设在开关箱电源隔离开关的负荷侧，其额定漏电动作电流应配备，开关箱内漏电开关的额定漏电动作不应大于30mA，动作时间应小于0.1S，潜水泵、手持电动工具使用的漏电开关，其额定动作电流不大于15mA，动作时间应小于0.1S。（6）....
