QTZ40塔吊安装施工方案VIP免费

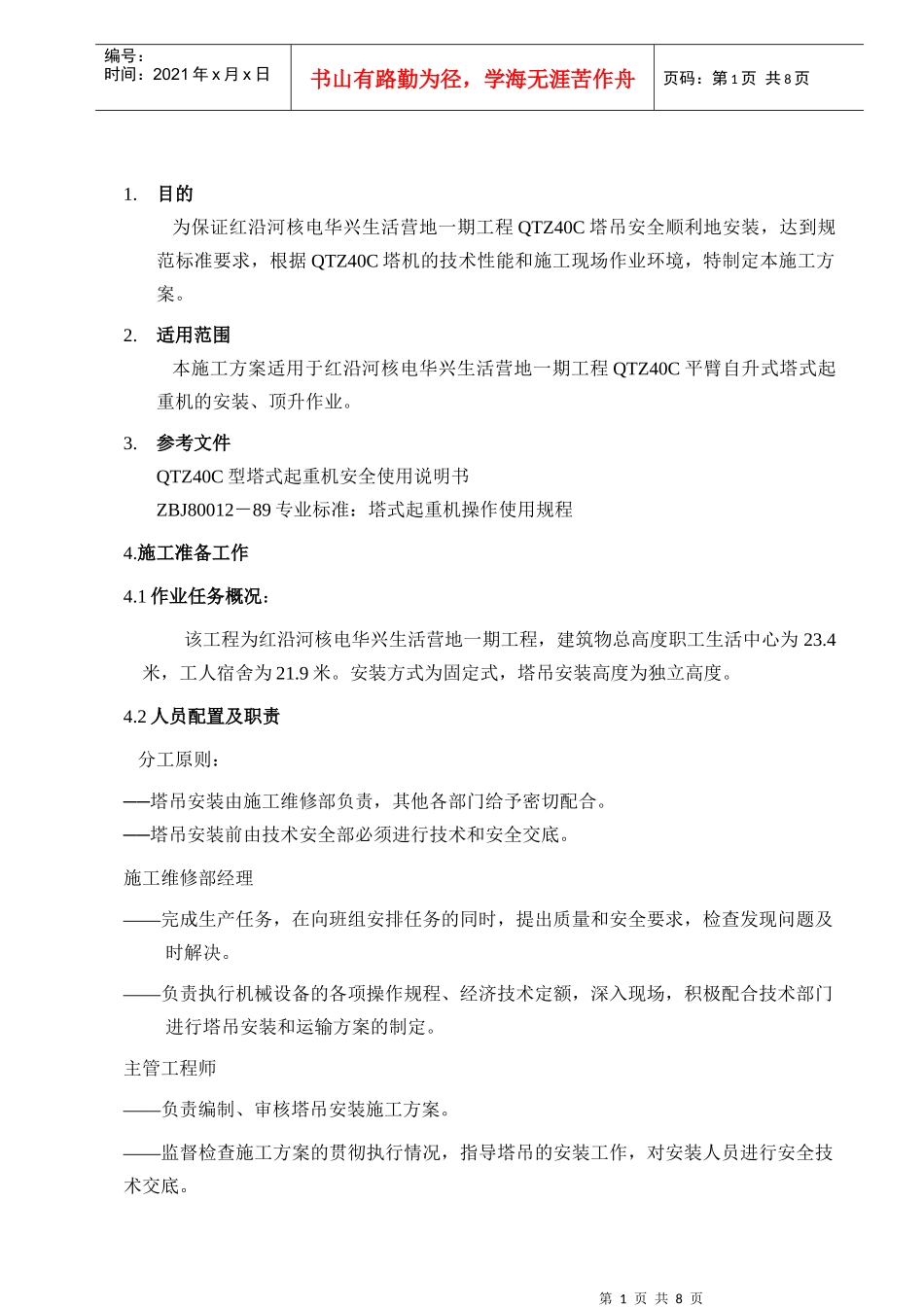

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页1.目的为保证红沿河核电华兴生活营地一期工程QTZ40C塔吊安全顺利地安装，达到规范标准要求，根据QTZ40C塔机的技术性能和施工现场作业环境，特制定本施工方案。2.适用范围本施工方案适用于红沿河核电华兴生活营地一期工程QTZ40C平臂自升式塔式起重机的安装、顶升作业。3.参考文件QTZ40C型塔式起重机安全使用说明书ZBJ80012－89专业标准：塔式起重机操作使用规程4.施工准备工作4.1作业任务概况：该工程为红沿河核电华兴生活营地一期工程，建筑物总高度职工生活中心为23.4米，工人宿舍为21.9米。安装方式为固定式，塔吊安装高度为独立高度。4.2人员配置及职责分工原则：──塔吊安装由施工维修部负责，其他各部门给予密切配合。──塔吊安装前由技术安全部必须进行技术和安全交底。施工维修部经理——完成生产任务，在向班组安排任务的同时，提出质量和安全要求，检查发现问题及时解决。——负责执行机械设备的各项操作规程、经济技术定额，深入现场，积极配合技术部门进行塔吊安装和运输方案的制定。主管工程师——负责编制、审核塔吊安装施工方案。——监督检查施工方案的贯彻执行情况，指导塔吊的安装工作，对安装人员进行安全技术交底。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页安装工长——合理安排人力、物力，具体负责本施工方案的实施。——对塔吊的安装质量和施工安全负直接责任。主管技术员——配合主管工程师进行塔吊安装的技术工作。——参与安全技术交底，汇编整理技术资料。安全员——监督对施工人员进行的安全技术交底。——监督、保障施工中的安全防护措施的执行。安拆工人负责塔吊的安装、调试和顶升作业，所有参加塔吊安装的人员要经过技术及安全培训，且必须持证上岗，人员配备如下：塔吊司机1人电工1人拆装工5人焊工1人测量工2人4.3机具设备的配备4.3.1设备：25T汽车吊1台10T运输车3台电焊机1台4.3.2工具：链条葫芦1－5T3个重型套筒35－801套活络扳手21件1套呆扳手21件1套梅花扳手21件1套管钳34－361把大锤4－12P1套橇棍若干第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页卡扣、吊环、吊索齐全对讲机1对口哨2只4.3.3调试仪器电工常用工具1套万用表1只钳式电流表1只摇表1只接地摇表1只水准仪1台经纬仪1台4.3.4安全防护用具安装人员每人必须配备安全带、安全帽、防滑鞋、帆布手套等安全防护用品一套。5．安装前的准备5.1按照GB9462－88要求，由塔吊使用单位进行塔吊基础的施工，施工完毕经自检合格后通知塔吊安装公司。5.2了解现场布局和土质情况，清理障碍物。准备足够的枕木、木楔以及铁丝、绳扣等。5.3施工维修部在安装前进行现场察看，对安装有影响的环节要及时提出整改。5.4由施工维修部组织，技术安全部进行塔吊安装的安全、技术交底。（附表）6顶升工序6.1用水平仪检查四个角的水平度，水平度控制在1/1000。将行塔吊底座十字梁安装于基础之上。用水准仪对十字梁进行抄平。符合要求后进行下一步安装。6.2安装基础节。把基础节吊装在底架上固定好将固定螺栓拧紧，装好四个斜撑杆。6.3把第一节塔身标准节用螺栓装在基础节上。用1根8M18MM的钢丝绳吊在标准节上部的主悬杆上，将第一节标准节装到基础节上面，用4个M42的高强度螺栓和基础节紧固好，安装时注意有踏步的两根主悬杆组成的平面要垂直于轨道，上面的爬梯应和基础节对上。6.4套架的安装。在地面上将爬升架拼装成整体，并装好液压系统，然后用2根8M18的钢丝绳对折吊在套架顶部并吊起套入标准节I内并使爬爪搁在标准节I的最下一第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页对踏步上（套架上有油缸的一面对准塔身上有踏步的一面套入）。6.5安装回转机构总成6.5.1在地面上先将上下支座以及回转机构、回转支撑、驾驶室、平台等安装为一体。6.5.2用2根8M18的钢丝绳对折吊在回转总成上安装在塔身节上，用四个30的销轴和四个M42的高强螺栓将下支座分别与爬升架和...
