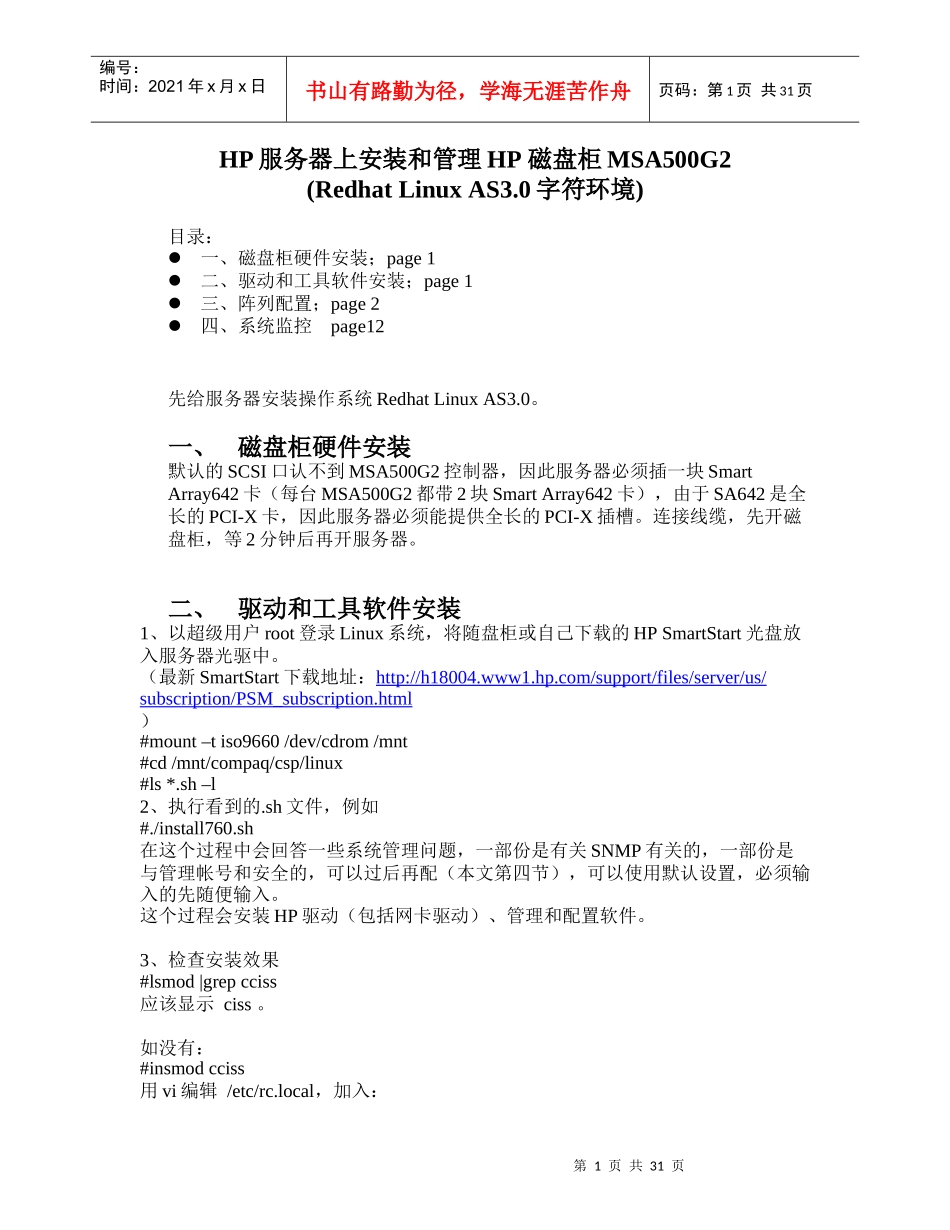

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页HP服务器上安装和管理HP磁盘柜MSA500G2(RedhatLinuxAS3.0字符环境)目录：一、磁盘柜硬件安装；page1二、驱动和工具软件安装；page1三、阵列配置；page2四、系统监控page12先给服务器安装操作系统RedhatLinuxAS3.0。一、磁盘柜硬件安装默认的SCSI口认不到MSA500G2控制器，因此服务器必须插一块SmartArray642卡（每台MSA500G2都带2块SmartArray642卡），由于SA642是全长的PCI-X卡，因此服务器必须能提供全长的PCI-X插槽。连接线缆，先开磁盘柜，等2分钟后再开服务器。二、驱动和工具软件安装1、以超级用户root登录Linux系统，将随盘柜或自己下载的HPSmartStart光盘放入服务器光驱中。（最新SmartStart下载地址：http://h18004.www1.hp.com/support/files/server/us/subscription/PSM_subscription.html）#mount–tiso9660/dev/cdrom/mnt#cd/mnt/compaq/csp/linux#ls*.sh–l2、执行看到的.sh文件，例如#./install760.sh在这个过程中会回答一些系统管理问题，一部份是有关SNMP有关的，一部份是与管理帐号和安全的，可以过后再配（本文第四节），可以使用默认设置，必须输入的先随便输入。这个过程会安装HP驱动（包括网卡驱动）、管理和配置软件。3、检查安装效果#lsmod|grepcciss应该显示ciss。如没有：#insmodcciss用vi编辑/etc/rc.local，加入：第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页insmodccisscpqacuxe–R4、重启服务器#cd/#umount/mnt#reboot三、阵列配置有三种方式配置阵列：方法1：用HPSmartStartCD启动服务器，启用ACU（ArrayConfigurationUtility）配置阵列；（图形界面，最方便使用）；方法2：用Linux下命令行配置（可以做ACU所有工作，又增加改MSA500G2名称等功能）；方法3：在网络环境下，在一台PC上用浏览器登录服务器管理界面（SystemManagementHomepage），在里面启用ACU-XE，界面和方法1一样。MSA500G2共有１４颗１４６ＧＢ磁盘，建议仅定义一个磁盘组（Array），包含１３颗磁盘，此磁盘组划分成4个逻辑盘，分别标记为logicaldisk1-4，下图，每个逻辑盘都用到１３个硬盘的一部分（在操作系统看来是4个物理盘）第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页每个逻辑盘采用RAID5模式，第14颗硬盘作为热备援盘。当阵列中某个物理磁盘损坏时，自动加入到阵列中，参与阵列，此时系统从其它磁盘读数据，运算后写入此磁盘，此过程称为重构（rebuild）。从以下（一）、（二）、（三）中挑一个方法来配置成上述效果。（一）方法11、用HPSmartStartCD启动服务器；启用ACU（ArrayConfigurationUtility）工具（要用到鼠标）：2、ACU会自动扫描所有的阵列卡（机器内部集成的，SmartArray642）和MSA500G2；点中MSA500G2；第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页3、观察检测到的硬盘，看有没有事先的设置，如果有且数据不用，删除掉。4、先创建磁盘组（CreateArray）:第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页5、再分别创建4个逻辑盘（CreateLogicalDrive）：第7页共31页第6页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共31页根据需要配置每个逻辑盘的参数：RAID级别，条带大小（stripesize），逻辑盘大小(LogicalDriveSize，最后一个用默认)。ss是条带大小（stripesize），单位是KB；（性能调优：a.混合读写：使用默认；b.主要连续读，例如语音和视频应用：stripesize调大；c.主要是写：例如图象处理：RAID5或6用小的stripesize,RAID0和1+0用大的stripesize）；.raid级别必须是本控制器能支持的，缺省是RAID6（ADG，可损坏任意两颗硬盘，但性能比RAID5略低8%~15%）第8页共31页第7页共31页编号：时间：2021年x月x日...
