[山东]大厦抗浮锚杆专项施工方案VIP免费

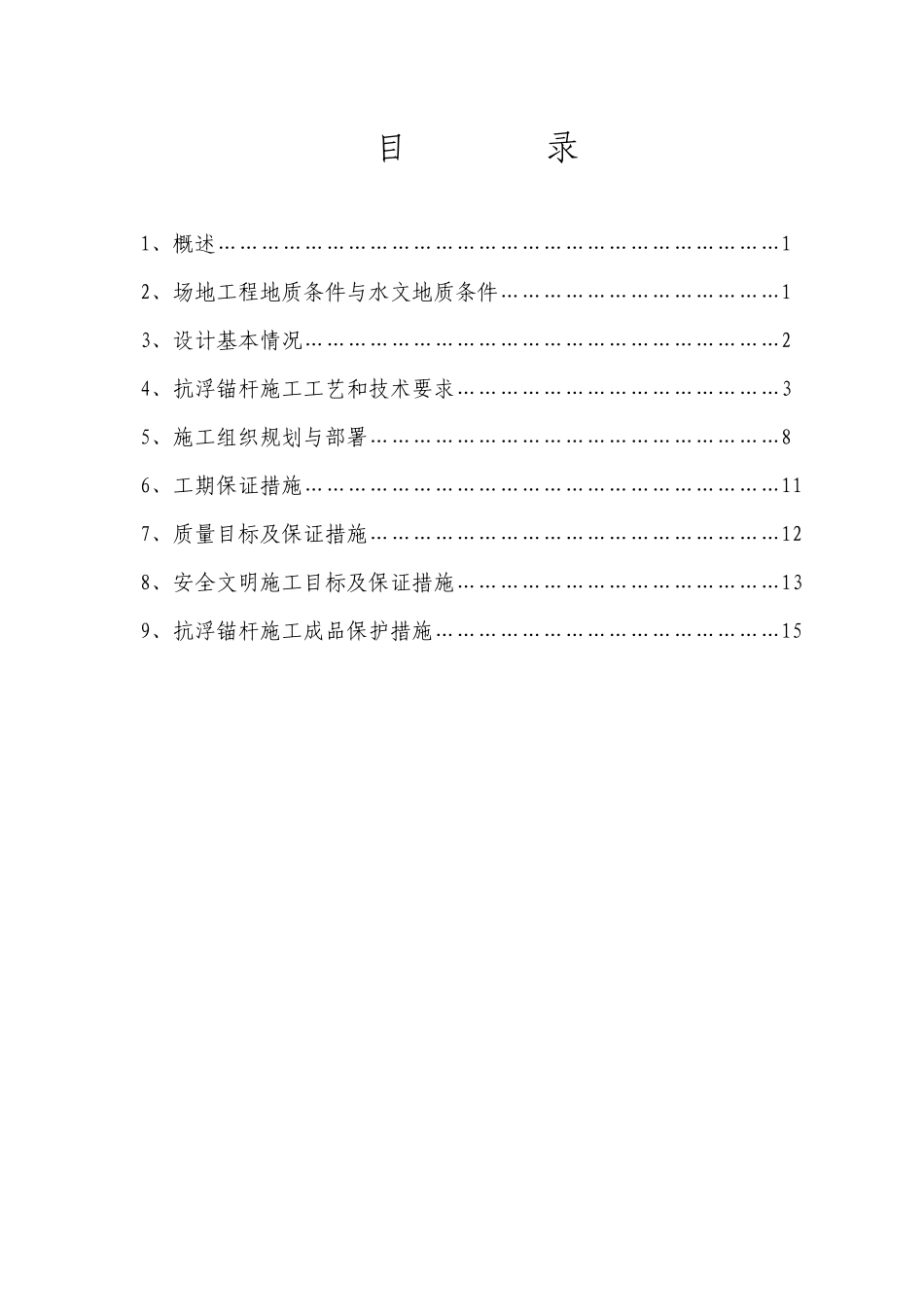

[山东]大厦抗浮锚杆专项施工方案_第1页
1/10

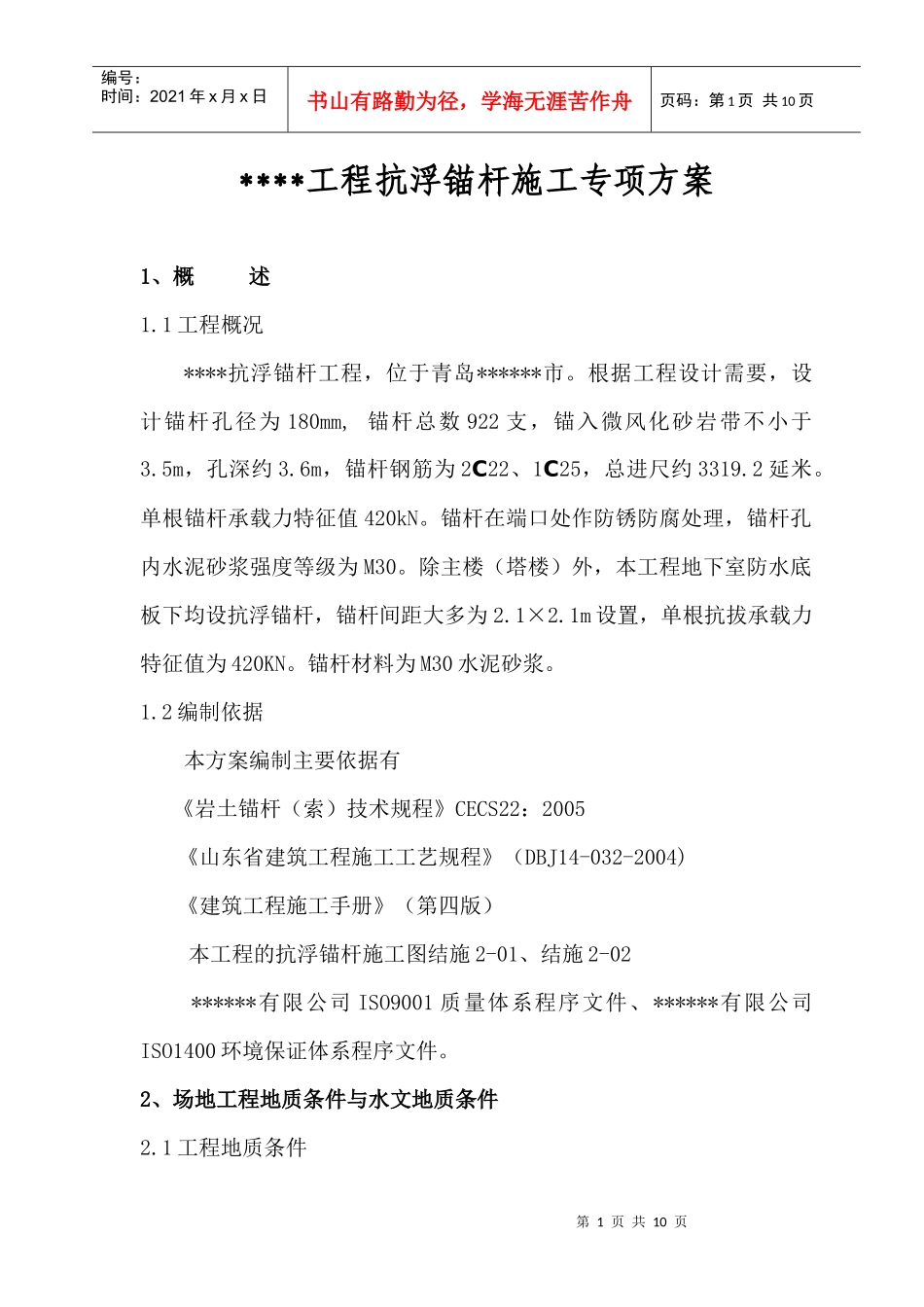

[山东]大厦抗浮锚杆专项施工方案_第2页
2/10

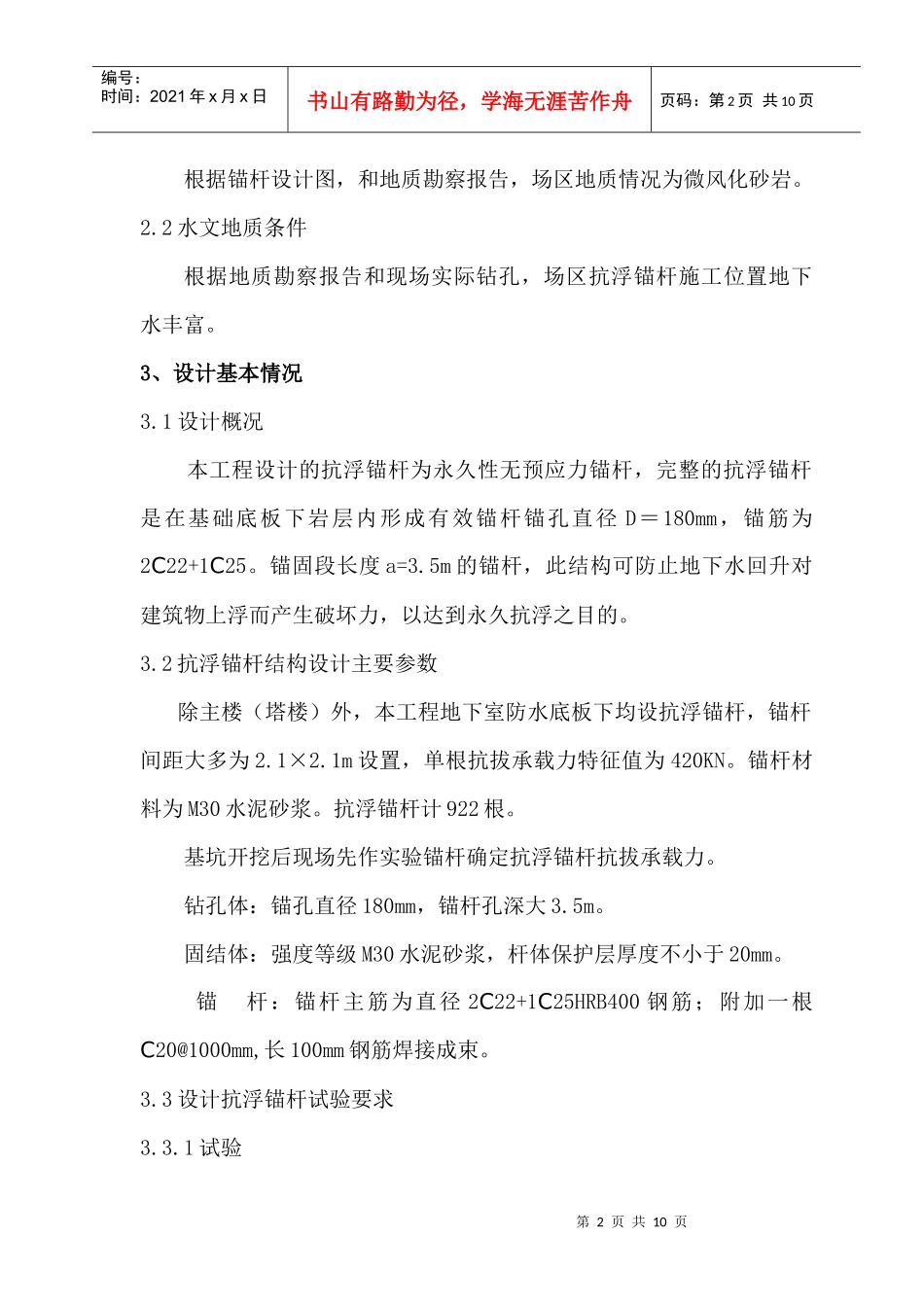

[山东]大厦抗浮锚杆专项施工方案_第3页
3/10
目录1、概述……………………………………………………………………12、场地工程地质条件与水文地质条件…………………………………13、设计基本情况…………………………………………………………24、抗浮锚杆施工工艺和技术要求………………………………………35、施工组织规划与部署…………………………………………………86、工期保证措施…………………………………………………………117、质量目标及保证措施…………………………………………………128、安全文明施工目标及保证措施………………………………………139、抗浮锚杆施工成品保护措施…………………………………………15第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页****工程抗浮锚杆施工专项方案1、概述1.1工程概况****抗浮锚杆工程,位于青岛******市。根据工程设计需要,设计锚杆孔径为180mm,锚杆总数922支,锚入微风化砂岩带不小于3.5m,孔深约3.6m,锚杆钢筋为2C22、1C25,总进尺约3319.2延米。单根锚杆承载力特征值420kN。锚杆在端口处作防锈防腐处理,锚杆孔内水泥砂浆强度等级为M30。除主楼(塔楼)外,本工程地下室防水底板下均设抗浮锚杆,锚杆间距大多为2.1×2.1m设置,单根抗拔承载力特征值为420KN。锚杆材料为M30水泥砂浆。1.2编制依据本方案编制主要依据有《岩土锚杆(索)技术规程》CECS22:2005《山东省建筑工程施工工艺规程》(DBJ14-032-2004)《建筑工程施工手册》(第四版)本工程的抗浮锚杆施工图结施2-01、结施2-02******有限公司ISO9001质量体系程序文件、******有限公司ISO1400环境保证体系程序文件。2、场地工程地质条件与水文地质条件2.1工程地质条件第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页根据锚杆设计图,和地质勘察报告,场区地质情况为微风化砂岩。2.2水文地质条件根据地质勘察报告和现场实际钻孔,场区抗浮锚杆施工位置地下水丰富。3、设计基本情况3.1设计概况本工程设计的抗浮锚杆为永久性无预应力锚杆,完整的抗浮锚杆是在基础底板下岩层内形成有效锚杆锚孔直径D=180mm,锚筋为2C22+1C25。锚固段长度a=3.5m的锚杆,此结构可防止地下水回升对建筑物上浮而产生破坏力,以达到永久抗浮之目的。3.2抗浮锚杆结构设计主要参数除主楼(塔楼)外,本工程地下室防水底板下均设抗浮锚杆,锚杆间距大多为2.1×2.1m设置,单根抗拔承载力特征值为420KN。锚杆材料为M30水泥砂浆。抗浮锚杆计922根。基坑开挖后现场先作实验锚杆确定抗浮锚杆抗拔承载力。钻孔体:锚孔直径180mm,锚杆孔深大3.5m。固结体:强度等级M30水泥砂浆,杆体保护层厚度不小于20mm。锚杆:锚杆主筋为直径2C22+1C25HRB400钢筋;附加一根C20@1000mm,长100mm钢筋焊接成束。3.3设计抗浮锚杆试验要求3.3.1试验第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页1)锚杆试验前,必须按照CECS22:2005的规定进行基本试验。2)锚杆极限抗拨试验结果采用的地层条件、杆体材料、锚杆参数和施工工艺必须与工程锚杆相同,且试验数量不应少于3根。3)锚杆极限抗拔试验结果宜按荷载与对应的锚头位移列表整理,并绘制锚杆荷载-位移(P-S)曲线、锚杆荷载-弹性位移(P-Se)曲线,和抗浮锚杆荷载-塑性位移(P-Sp)曲线,并将试验结果传送设计单位,待设计单位根据试验结果对初步设计进行复核、确认后方可大面积施工。3.3.2验收试验1)锚杆验收抽样数为锚杆总数的5%,且不少于3根,最大试验荷载为设计拉力值的1.5倍。4、抗浮锚杆施工工艺和技术要求4.1施工工艺流程测量定位放线→成孔→记录孔深度→下锚杆钢筋→注浆→二次补浆→质量自检→下道工序施工。4.2具体施工工艺4.2.1定位放线依据事先经规划部门、建设、监理单位验收合格的控制桩,投设轴线控制线,根据锚杆平面布置图中与各轴线的位置关系定出锚杆位置,弹十字线,并用红油漆作出标记。4.2.2成孔第4页共10页第3页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共10页1)钻孔设备安装及就位由于在基坑底部...
