8楼悬挑卸料平台施工方案VIP免费

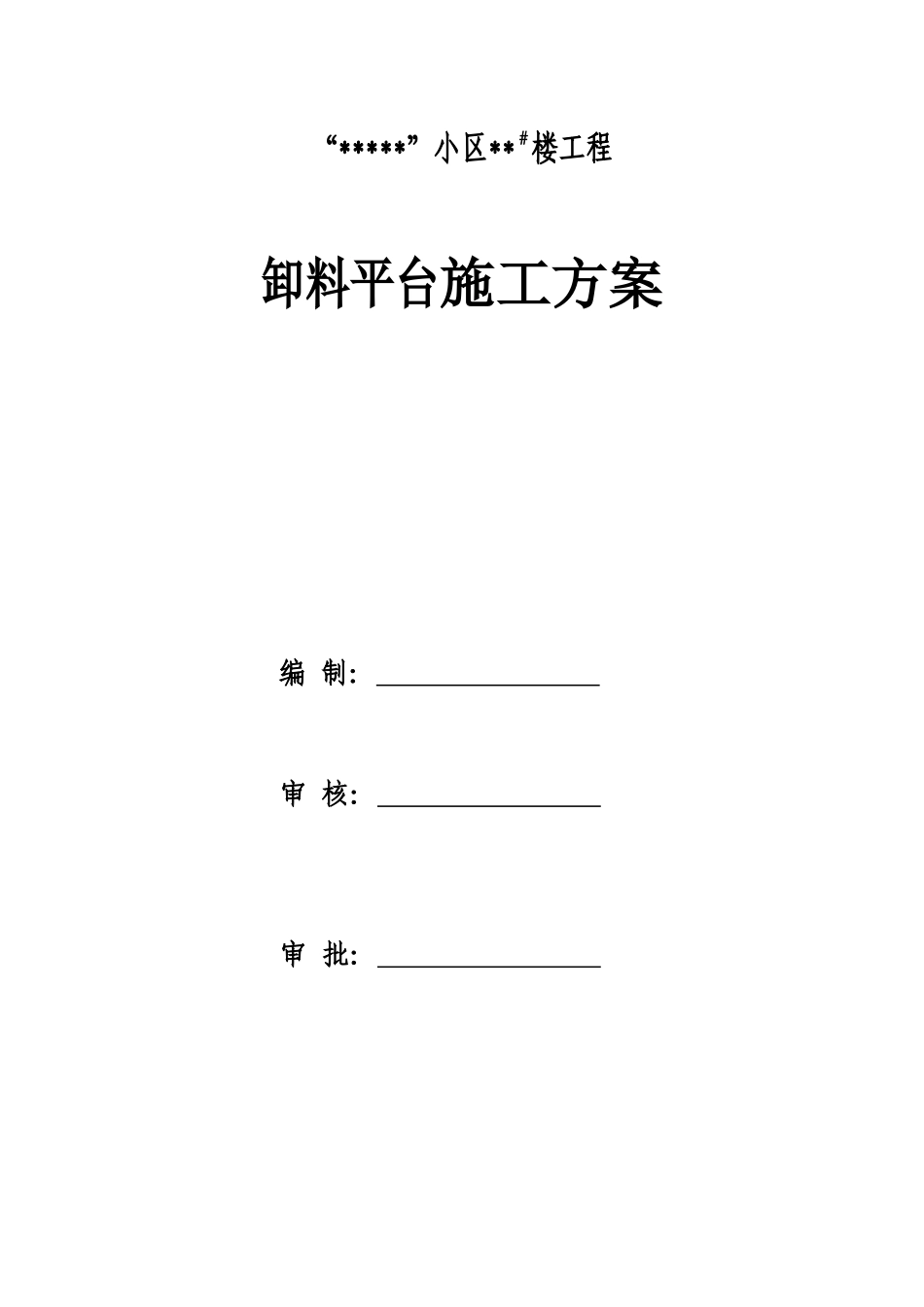

8楼悬挑卸料平台施工方案_第1页
1/15

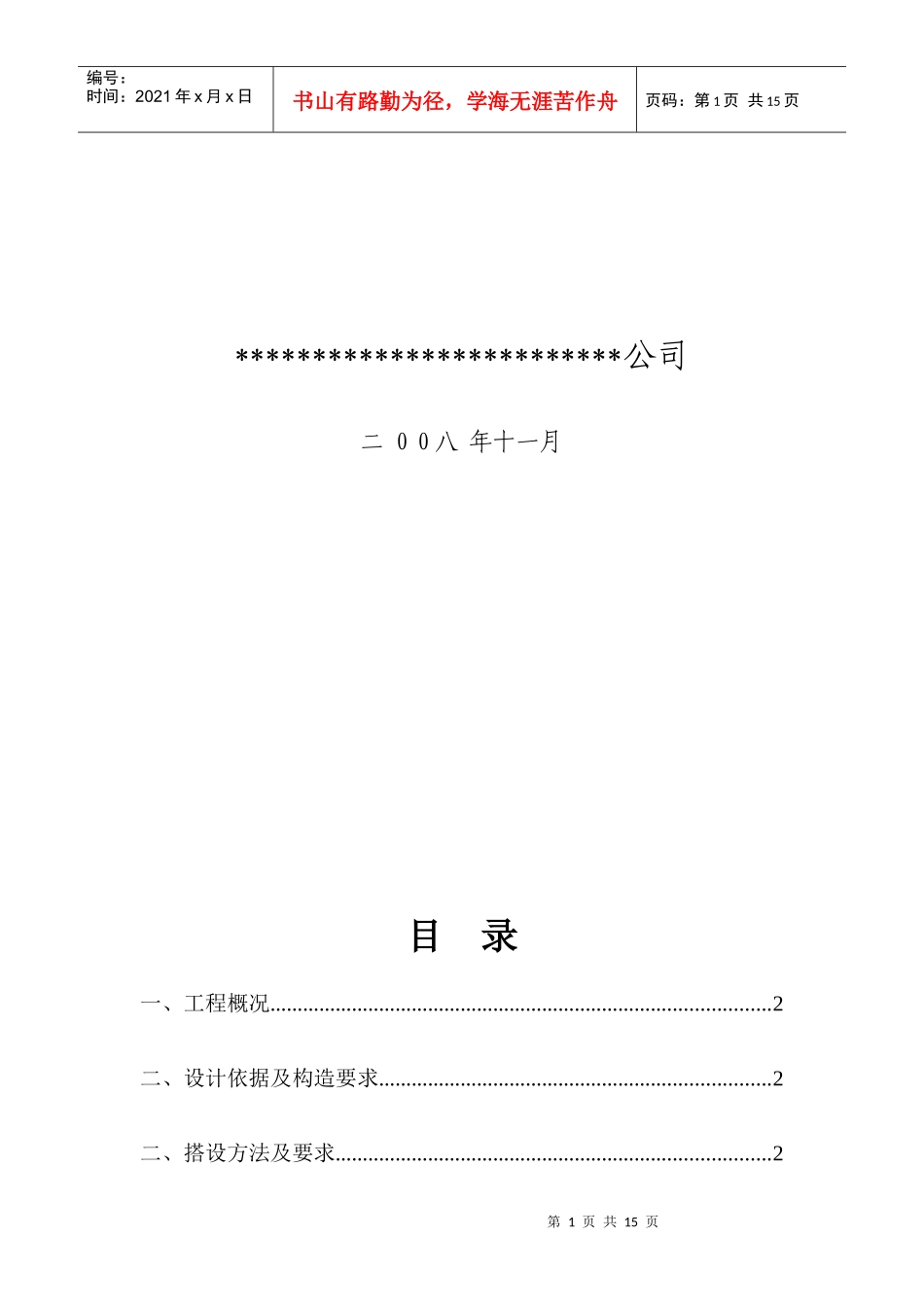

8楼悬挑卸料平台施工方案_第2页
2/15

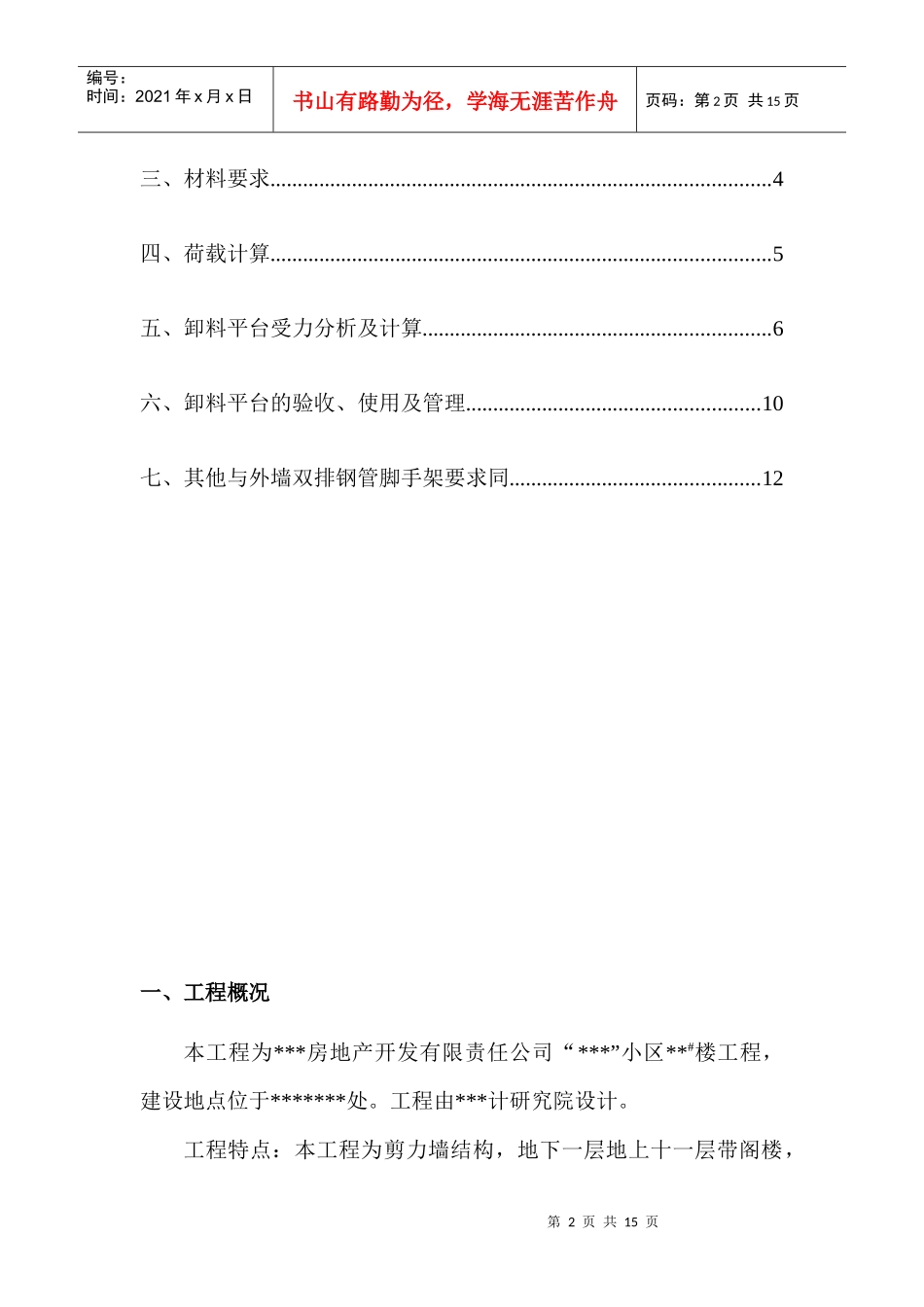

8楼悬挑卸料平台施工方案_第3页
3/15
“*****”小区**#楼工程卸料平台施工方案编制:审核:审批:第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共15页*************************公司二00八年十一月目录一、工程概况............................................................................................2二、设计依据及构造要求........................................................................2二、搭设方法及要求................................................................................2第2页共15页第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共15页三、材料要求............................................................................................4四、荷载计算............................................................................................5五、卸料平台受力分析及计算................................................................6六、卸料平台的验收、使用及管理......................................................10七、其他与外墙双排钢管脚手架要求同..............................................12一、工程概况本工程为***房地产开发有限责任公司“***”小区**#楼工程,建设地点位于*******处。工程由***计研究院设计。工程特点:本工程为剪力墙结构,地下一层地上十一层带阁楼,第3页共15页第2页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共15页房屋建筑高度为32.65m,标准层高2.9m,建筑物长51.40m,宽16.80m,属一类建筑,耐火等级为二级,抗震设防烈度为8度,建筑耐久年限为50年,屋面防水等级Ⅱ级防水耐用年限15年,建筑面积为8892.04m2施工现场“三通一平”工作已基本就绪,外地面已做硬化。二、设计依据及构造要求设计依据:1、JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》2、JGJ80-91《建筑施工高处作业安全技术规范》3、《结构静力计算手册》二、搭设方法及要求卸料平台平面大小取决于悬挑钢管的长度、建筑物的柱距以及转运材料的长度。钢管的长度一般为6.0m,考虑挑杆在楼面上支承及斜撑杆的支承,悬挑长度应小于4.5m;建筑物层高标准层为2.9m,柱模板及支模架立杆的长度不会大于2.9m,如果材料较长可在平台呈对角放置。所以我单位所搭设的卸料平台平面尺寸为3.0×4.5m,平台采用斜撑杆及斜拉钢丝绳组成,钢丝绳固定在框架梁上,斜撑杆支立在已浇好的砼楼面梁上(每根水平挑杆设二根撑杆),平台水平挑杆固定在砼楼面上穿过预埋的ф12钢筋卡环并用扣件卡牢。卸料平台独立设置,严禁与外脚手架连接。见卸料平台第4页共15页第3页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共15页平面及侧面示意图。第5页共15页第4页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共15页三、材料要求1、Φ48×3.5钢管应符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A钢的规定,钢管选用外径48mm,壁厚3.5mm的焊接钢管。2、扣件应符合《钢管脚手架扣件》(GB15831)现行国家标准,在螺栓拧紧扭力矩达65N·m时不发生破坏;根据《可铸铁分类及技术条件》(GB978-67)的规定,扣件采用机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔,不宜有缩松、砂眼、浇冒口残余披缝,毛刺、氧化皮等清除干净;扣件与钢管的贴合面必须严格整形,应保证与钢管扣紧时接触良好,当扣件夹紧钢管时,开口处的最小距离应不小于5mm;扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于1mm;扣件表面应进行防锈处理。第6页共15页第5页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共15页3、竹手板采用楠竹制作的竹串片。四、荷载计算①恒载计算荷载标准值:竹串片脚手板0.35KN/m2栏杆、竹串片档脚板0.14KN/mΦ48×3.5钢管0.0384KN/m扣件取平均重0.015KN/个密目式安全网0.003KN/m2各构件自重为:脚手板自重:0.35×3×4.5=4.725KN栏...
