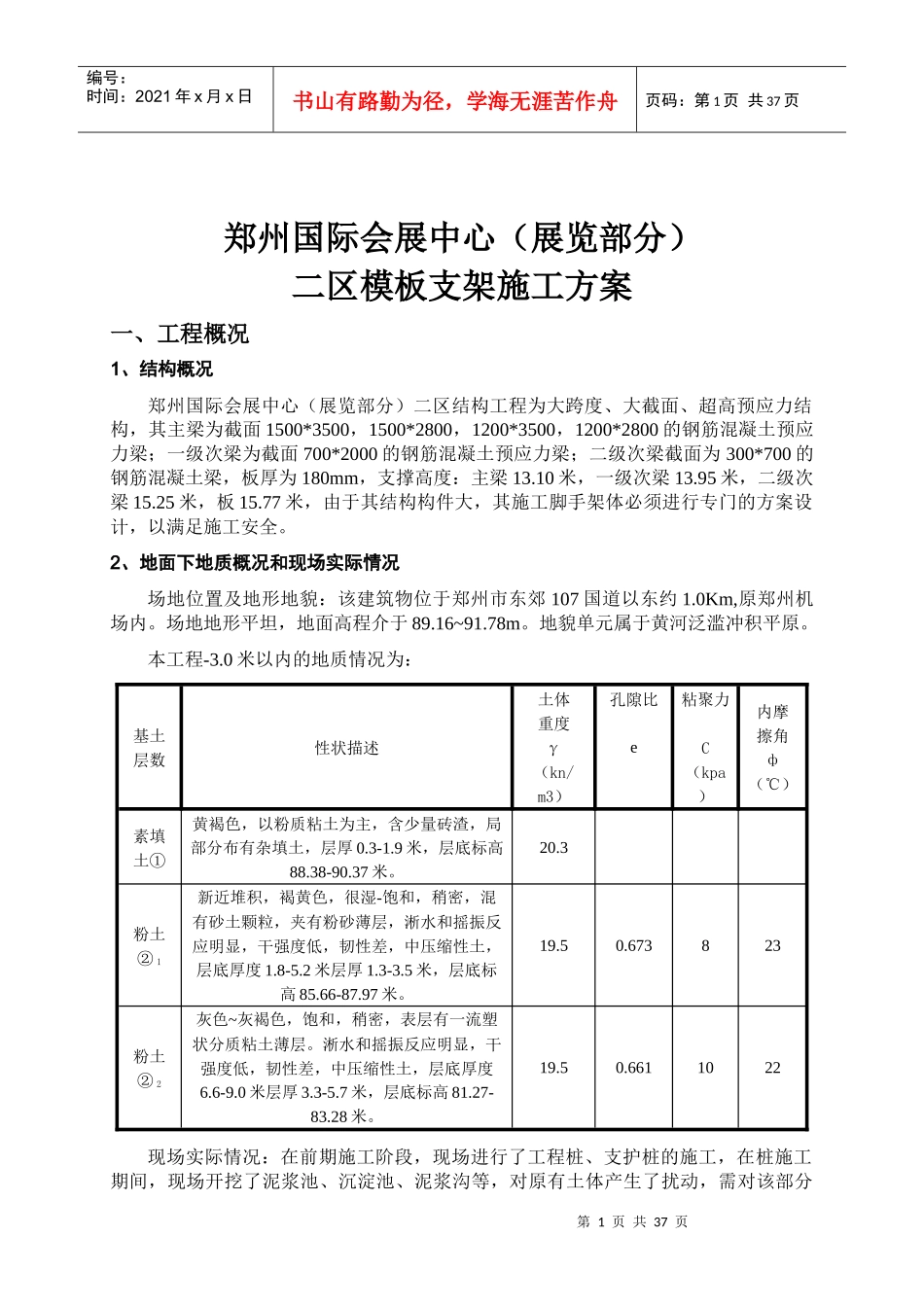

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页郑州国际会展中心（展览部分）二区模板支架施工方案一、工程概况1、结构概况郑州国际会展中心（展览部分）二区结构工程为大跨度、大截面、超高预应力结构，其主梁为截面1500*3500，1500*2800，1200*3500，1200*2800的钢筋混凝土预应力梁；一级次梁为截面700*2000的钢筋混凝土预应力梁；二级次梁截面为300*700的钢筋混凝土梁，板厚为180mm，支撑高度：主梁13.10米，一级次梁13.95米，二级次梁15.25米，板15.77米，由于其结构构件大，其施工脚手架体必须进行专门的方案设计，以满足施工安全。2、地面下地质概况和现场实际情况场地位置及地形地貌：该建筑物位于郑州市东郊107国道以东约1.0Km,原郑州机场内。场地地形平坦，地面高程介于89.16~91.78m。地貌单元属于黄河泛滥冲积平原。本工程-3.0米以内的地质情况为：基土层数性状描述土体重度γ（kn/m3）孔隙比e粘聚力C（kpa）内摩擦角ф（℃）素填土①黄褐色，以粉质粘土为主，含少量砖渣，局部分布有杂填土，层厚0.3-1.9米，层底标高88.38-90.37米。20.3粉土②1新近堆积，褐黄色，很湿-饱和，稍密，混有砂土颗粒，夹有粉砂薄层，淅水和摇振反应明显，干强度低，韧性差，中压缩性土，层底厚度1.8-5.2米层厚1.3-3.5米，层底标高85.66-87.97米。19.50.673823粉土②2灰色~灰褐色，饱和，稍密，表层有一流塑状分质粘土薄层。淅水和摇振反应明显，干强度低，韧性差，中压缩性土，层底厚度6.6-9.0米层厚3.3-5.7米，层底标高81.27-83.28米。19.50.6611022现场实际情况：在前期施工阶段，现场进行了工程桩、支护桩的施工，在桩施工期间，现场开挖了泥浆池、沉淀池、泥浆沟等，对原有土体产生了扰动，需对该部分第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页地基进行处理。在地下室、地沟施工期间，对基坑进行了开挖，存在大量回填土。二、高架支模须解决的问题1、地基处理在前期施工阶段，现场进行了工程桩、支护桩的施工，在桩施工期间，现场开挖了泥浆池、沉淀池，为了保证本工程地面不出现不均匀沉降、开裂的质量问题，依据施工现场实际情况，地基需做如下处理：★清除地表有机质土、耕植土★目测、地基钎探或静力触探，找出可能导致不均匀沉降的影响因素★将软弱土体挖除，换填2：8灰土★光轮压路机碾压密实2、架体设计由于本工程结构构件大，结构自重和架体自重大，依据规定，必须对该架体进行专门的结构计算和构造加强。★设计计算★构造要求3、技术交底在脚手架施工前，由技术部、工程部对施工作业人员进行详细的技术交底，明确施工方法、施工顺序、施工安全注意事项，并办理书面交底手续，未经交底人员严禁上岗作业。4、模板支架使用材料的验收对模板支架使用的钢管、扣件、安全网、木方、三形卡、对拉螺栓、模板等进行验收，验收分两个阶段。★验收各配件的材质报告。★现场验收材料质量，并做纪录。5、对模板支架相关环节进行验收模板支架必须进行专业验收。★对方案进行内部审批★对方案进行专家审查★由工程项目负责人组织安全部、工程部、技术部、施工作业队长等相关专业人员进行验收★合格后报监理工程师验收。第3页共37页第2页共37页地面以下结构工程施工开挖暴露部分用2：8灰土回填-0.5米以上土层挖除目测、土层钎探或静力触探，确定是否存在软弱下卧土层软弱下卧土层处理土层基层碾压，回填土碾压回填地面垫层施工及养护架体搭设测量放线，准确定位立杆位置架体施工中间检查编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页三、模板支架设计方案1、总体思路由于本工程架体支设高度高，结构构件大，施工活荷载和构件恒荷载大，模板支设难度大，为了使模板支架既能满足施工要求，又能节约工程投资，本工程预应力大跨主梁施工拟采用迭合梁的施工方法进行，框架主梁第一次浇筑高度1.8米，一级次梁第一次浇筑高度1.0m，即二区梁一次浇筑至标高14.95m处。在该界面处需适当增设负弯矩钢筋和竖向拉接钢筋。2、施工程序本工程施工难度大，参与人员多，施工过程复杂，...
