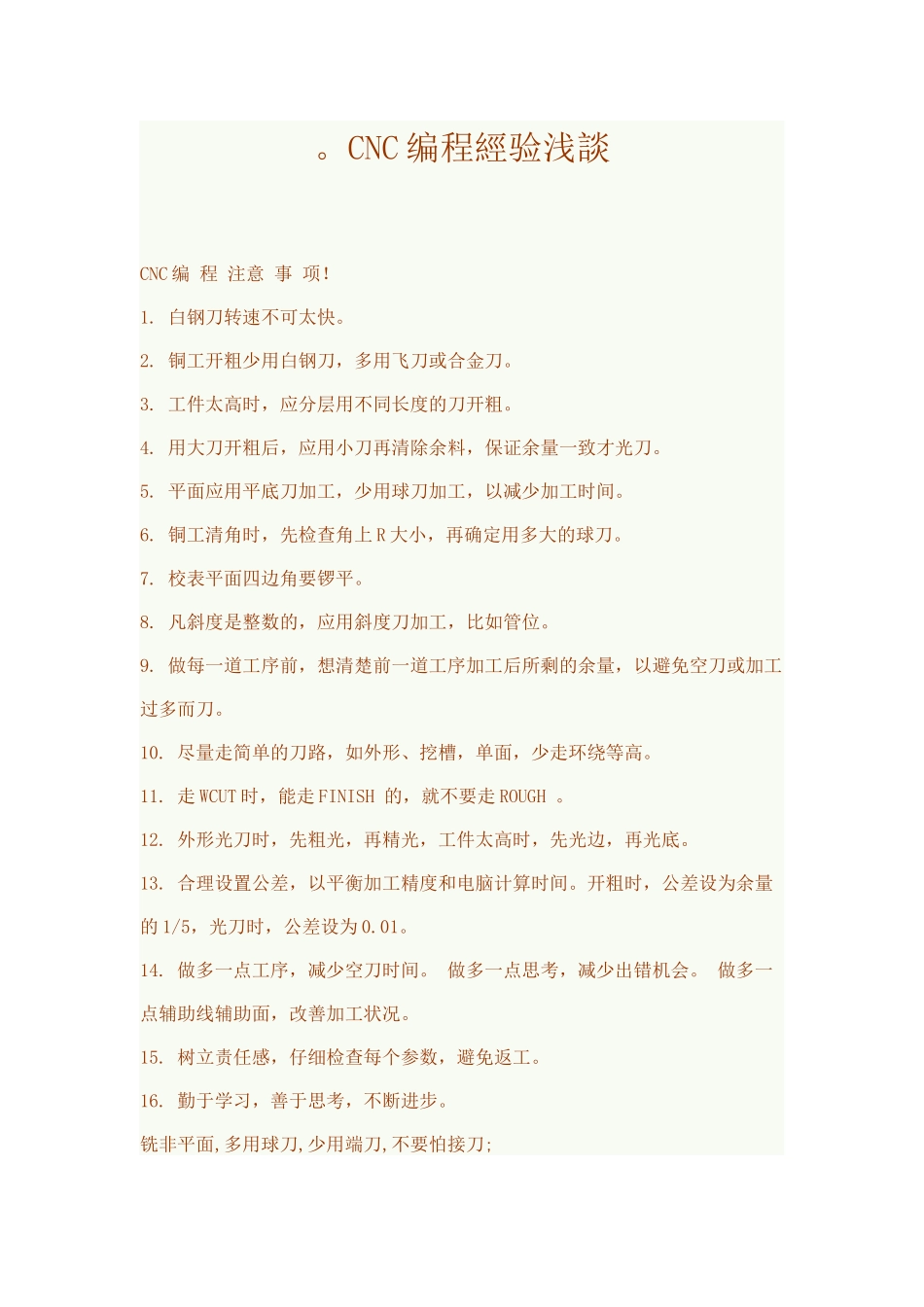

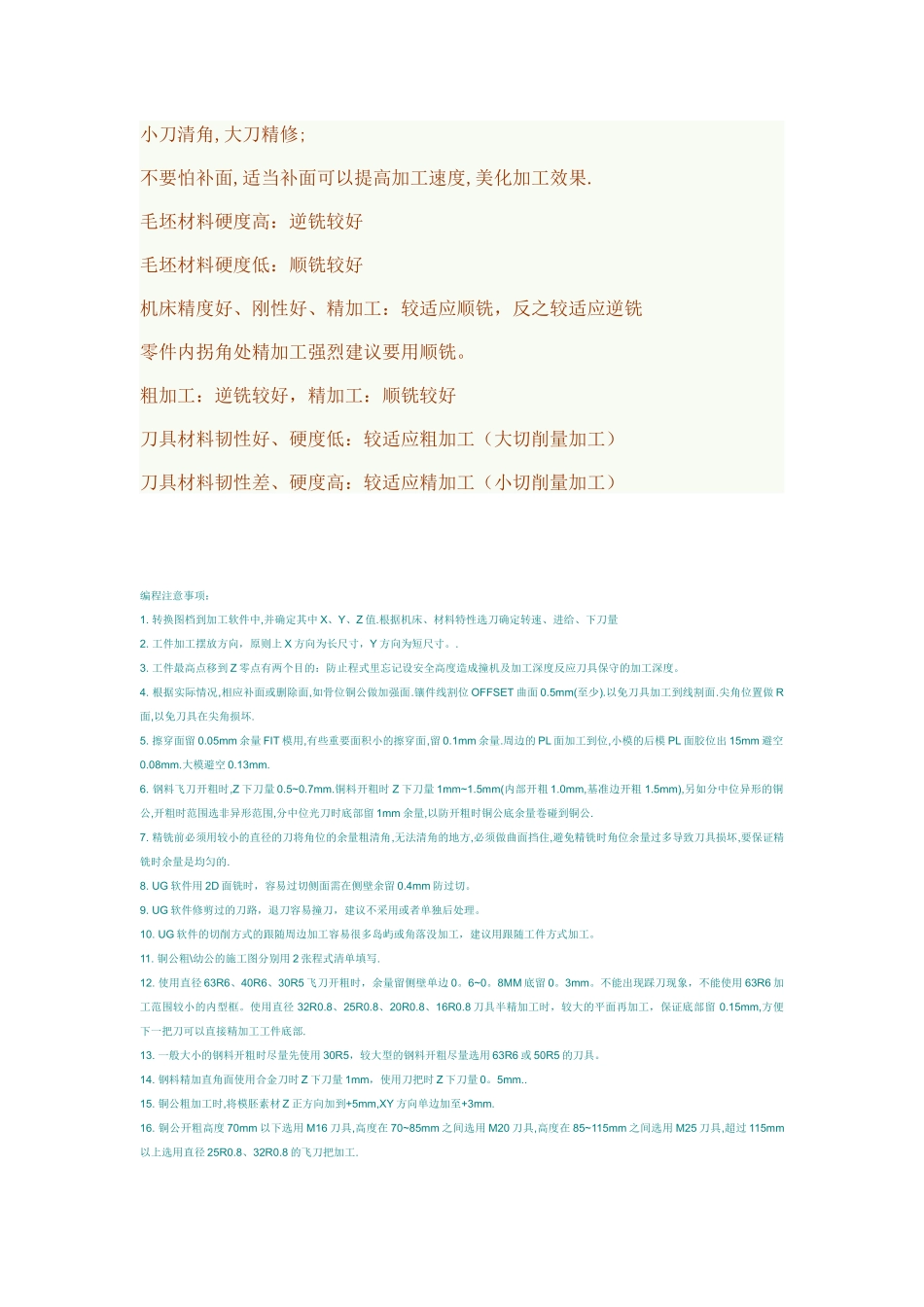

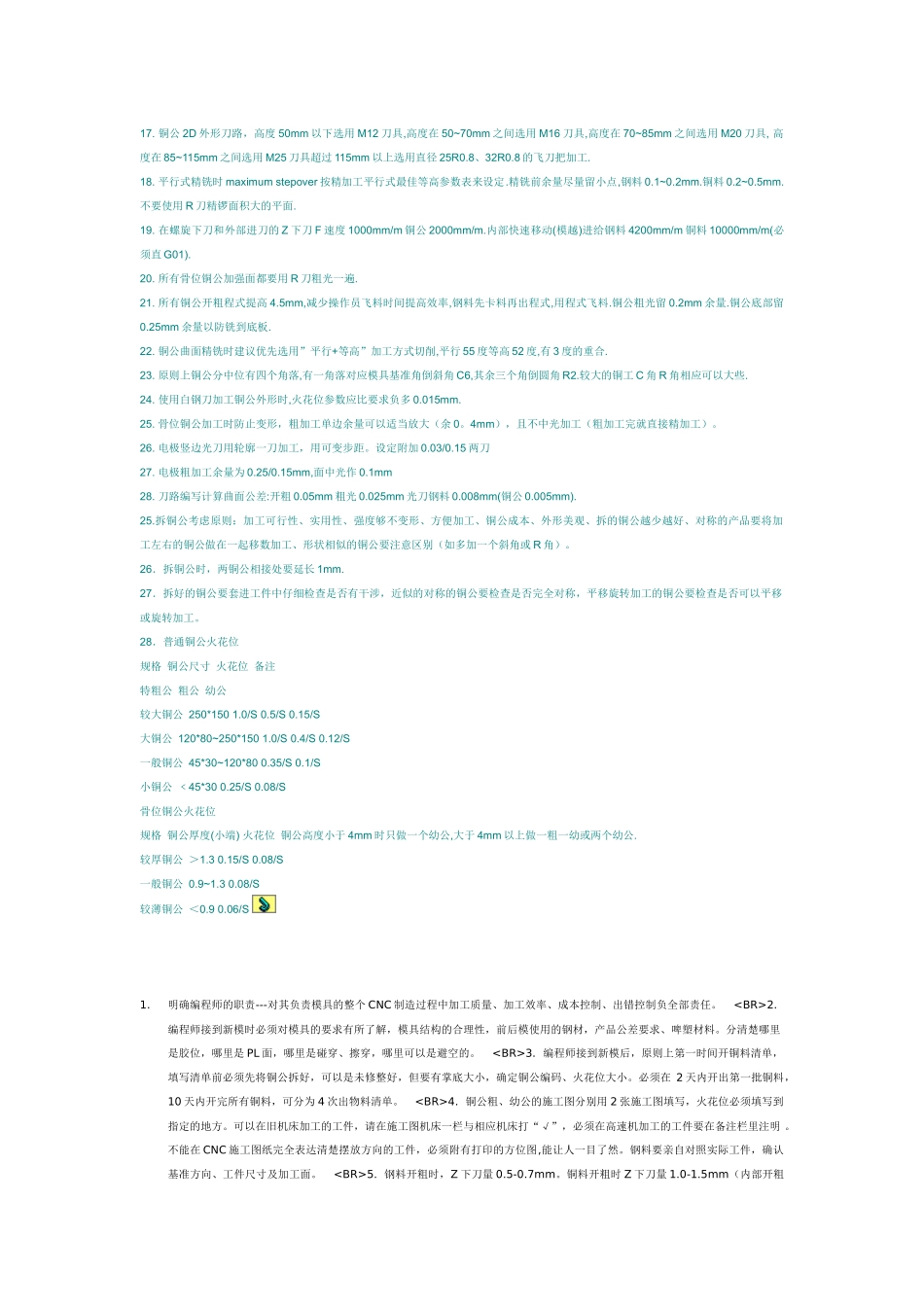

。CNC编程經验浅談CNC编程注意事项！1.白钢刀转速不可太快。2.铜工开粗少用白钢刀，多用飞刀或合金刀。3.工件太高时，应分层用不同长度的刀开粗。4.用大刀开粗后，应用小刀再清除余料，保证余量一致才光刀。5.平面应用平底刀加工，少用球刀加工，以减少加工时间。6.铜工清角时，先检查角上R大小，再确定用多大的球刀。7.校表平面四边角要锣平。8.凡斜度是整数的，应用斜度刀加工，比如管位。9.做每一道工序前，想清楚前一道工序加工后所剩的余量，以避免空刀或加工过多而刀。10.尽量走简单的刀路，如外形、挖槽，单面，少走环绕等高。11.走WCUT时，能走FINISH的，就不要走ROUGH。12.外形光刀时，先粗光，再精光，工件太高时，先光边，再光底。13.合理设置公差，以平衡加工精度和电脑计算时间。开粗时，公差设为余量的1/5，光刀时，公差设为0.01。14.做多一点工序，减少空刀时间。做多一点思考，减少出错机会。做多一点辅助线辅助面，改善加工状况。15.树立责任感，仔细检查每个参数，避免返工。16.勤于学习，善于思考，不断进步。铣非平面,多用球刀,少用端刀,不要怕接刀;小刀清角,大刀精修;不要怕补面,适当补面可以提高加工速度,美化加工效果.毛坯材料硬度高：逆铣较好毛坯材料硬度低：顺铣较好机床精度好、刚性好、精加工：较适应顺铣，反之较适应逆铣零件内拐角处精加工强烈建议要用顺铣。粗加工：逆铣较好，精加工：顺铣较好刀具材料韧性好、硬度低：较适应粗加工（大切削量加工）刀具材料韧性差、硬度高：较适应精加工（小切削量加工）编程注意事项：1.转换图档到加工软件中,并确定其中X、Y、Z值.根据机床、材料特性选刀确定转速、进给、下刀量2.工件加工摆放方向，原则上X方向为长尺寸，Y方向为短尺寸。.3.工件最高点移到Z零点有两个目的：防止程式里忘记设安全高度造成撞机及加工深度反应刀具保守的加工深度。4.根据实际情况,相应补面或删除面,如骨位铜公做加强面.镶件线割位OFFSET曲面0.5mm(至少).以免刀具加工到线割面.尖角位置做R面,以免刀具在尖角损坏.5.擦穿面留0.05mm余量FIT模用,有些重要面积小的擦穿面,留0.1mm余量.周边的PL面加工到位,小模的后模PL面胶位出15mm避空0.08mm.大模避空0.13mm.6.钢料飞刀开粗时,Z下刀量0.5~0.7mm.铜料开粗时Z下刀量1mm~1.5mm(内部开粗1.0mm,基准边开粗1.5mm),另如分中位异形的铜公,开粗时范围选非异形范围,分中位光刀时底部留1mm余量,以防开粗时铜公底余量卷碰到铜公.7.精铣前必须用较小的直径的刀将角位的余量粗清角,无法清角的地方,必须做曲面挡住,避免精铣时角位余量过多导致刀具损坏,要保证精铣时余量是均匀的.8.UG软件用2D面铣时，容易过切侧面需在侧壁余留0.4mm防过切。9.UG软件修剪过的刀路，退刀容易撞刀，建议不采用或者单独后处理。10.UG软件的切削方式的跟随周边加工容易很多岛屿或角落没加工，建议用跟随工件方式加工。11.铜公粗\幼公的施工图分别用2张程式清单填写.12.使用直径63R6、40R6、30R5飞刀开粗时，余量留侧壁单边0。6~0。8MM底留0。3mm。不能出现踩刀现象，不能使用63R6加工范围较小的内型框。使用直径32R0.8、25R0.8、20R0.8、16R0.8刀具半精加工时，较大的平面再加工，保证底部留0.15mm,方便下一把刀可以直接精加工工件底部.13.一般大小的钢料开粗时尽量先使用30R5，较大型的钢料开粗尽量选用63R6或50R5的刀具。14.钢料精加直角面使用合金刀时Z下刀量1mm，使用刀把时Z下刀量0。5mm..15.铜公粗加工时,将模胚素材Z正方向加到+5mm,XY方向单边加至+3mm.16.铜公开粗高度70mm以下选用M16刀具,高度在70~85mm之间选用M20刀具,高度在85~115mm之间选用M25刀具,超过115mm以上选用直径25R0.8、32R0.8的飞刀把加工.17.铜公2D外形刀路，高度50mm以下选用M12刀具,高度在50~70mm之间选用M16刀具,高度在70~85mm之间选用M20刀具,高度在85~115mm之间选用M25刀具超过115mm以上选用直径25R0.8、32R0.8的飞刀把加工.18.平行式精铣时maximumstepover按精加工平行式最佳等高参数表来设定.精铣前余量尽量留小点,钢料0.1~0.2mm.铜料0.2~0.5mm.不要使用R刀精锣面积大的平面.19.在螺旋下刀和外部进刀的Z下刀F速度1000mm/m铜公2000mm/m.内部...
