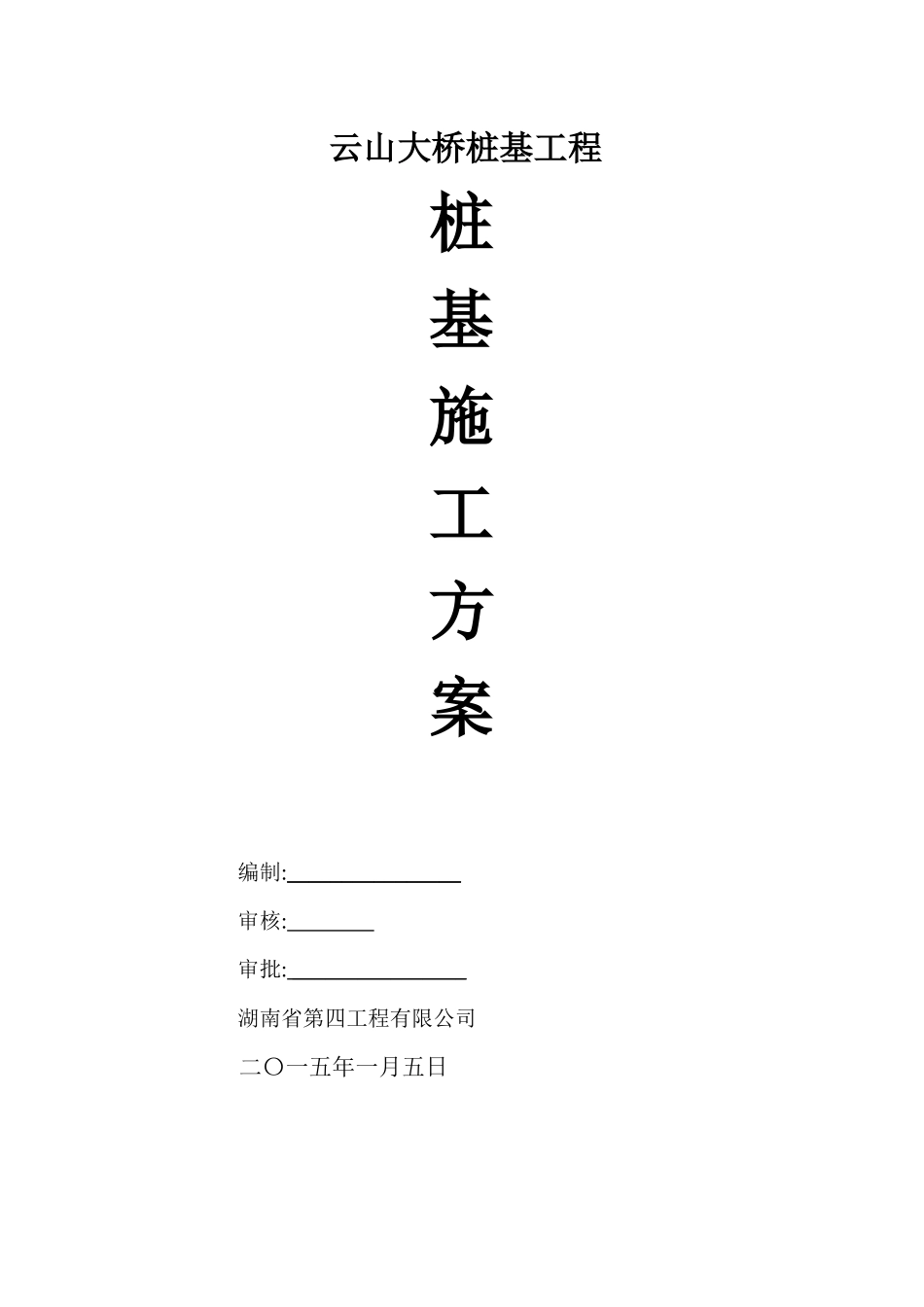

云山大桥桩基工程桩基施工方案编制:________________审核:审批:________________湖南省第四工程有限公司二〇一五年一月五日目录第一章编制依据…………………………………………1第二章工程概况…………………………………………1第三章质量目标……………………………………2第四章主要分项工程施工方法…………………………2第一部分桩基无溶洞施工方案…………………………3第二部分桩基有溶洞处理方法…………………………10第五章工程质量保证措施………………………………20第六章安全环保措施………………………………24第七章应急预案………………………………………25第八章桩基检测方案…………………………………26第九章施工进度保障措施……………………………30第十章安全文明措施……………………………………30第十一章季节性施工措施………………………………35第0页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共41页第一章编制依据1、《城市桥梁工程施工与质量验收规范》CJJ2-2008；2、《城市道路工程施工与质量验收规范》CJJ1-2008；3、《建筑桩基技术规范》JGJ94-2008；4、《建筑基桩检测技术规范》JGJ106-2003；5、《公路桥涵施工技术规范》JTGTF50-2011；6、本工程地质勘察资料；7、地质勘察报告8、施工图设计文件；第二章工程概况1、工程简介云山大桥及云山南路工程是武冈市城区南部规划的重要城市主干路，是未来武冈主城区主要的交通和景观轴线。本工程北接云山北路，往南通过云山大桥跨越赧水，经资水南路、水云路，终于武威路，起讫桩号为K1+972～K3+225.341，全长1253.341m，其中云山大桥长402.96m（K2+172.22～K2+575.18），道路长850.381m，道路路幅宽度80m，桥梁宽度50m，设计车速60km/h。2、工程项目参建单位概况工程名称：武冈市云山大桥及云山南路建设工程工程地点：武冈市第1页共41页第0页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页建设单位：武冈市城市建设投资开发有限公司监理单位：湖南湖大建设监理有限公司设计单位：北京建达道桥咨询有限责任公司勘察单位：北京建达道桥咨询有限责任公司质量监督：武冈市建设工程质量监督站安全监督：武冈市建筑工程安全监督站3、基础概况1）基础为端承嵌岩桩,对于桩底有溶洞区域，基桩应穿过溶洞，并保证桩底进入中风化灰岩层不小于6m；2）云山大桥基础设计为钻孔灌注桩，桥台桩基为D1200,每幅每台12根桩，1～11号桥墩每幅3根D1800桩，全桥共48根D1200桥台桩，66根D1800桥墩桩。桥台桩长33.5m～44m，桥墩桩长25m～63m。每幅的桥台桩顶为长22.28m、宽6.027m、厚2m的钢筋砼承台，每幅的桥墩桩顶为宽1.3m、高1.5m的桩顶系梁相连。3）桩身混凝土采用C35，主筋保护层厚70mm。第三章质量目标我公司已通过了ISO-9002质量体系认证，本项目落实公司的质量方针“百年承诺、质量第一”，工作目标“抓质量、促生产、讲文明、达标化”，在施工过程中，确保质量体系有效运行，杜绝安全、质量事故，使施工的产品完全符合设计要求，达到优良工程的标准。第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页第四章主要分项工程的施工方法第一部分桩基无溶洞施工方法1、根据勘探资料本工程地质情况1.1、场地地质层次从上至下主要为砂卵石层和灰岩层，河两岸砂卵层上覆盖有少量耕植土等。砂卵石：杂色，中密状，由卵石、砾石及砂和少量泥质物组成，卵石约占40%～55%不等，砾石约占20%～30%，余为砂及泥质物，卵砾石成分以砂岩为主，磨圆度较好，级配差，分布不均匀，卵砾石间以砂及少量泥质物充填，冲积成因。本层在整个桥位区均有分布，层厚6.7m～58.2m，层底埋深标高257.44～309.65m。中风化白云质灰岩：为灰色至灰白色白云质灰岩，中风化，隐晶质结构，中厚层状构造，节理裂隙发育，裂隙中绝大多数见白色方解石充填，岩质硬，岩溶发育，普遍见豆粒状、桃核状及楔状溶蚀，69个勘探孔中有34个见溶洞点溶率49.3%。岩面埋深标高257.44～309.65m。地下水位311.6～314.35m。1.2、根据地勘资料及现场环境我单...
