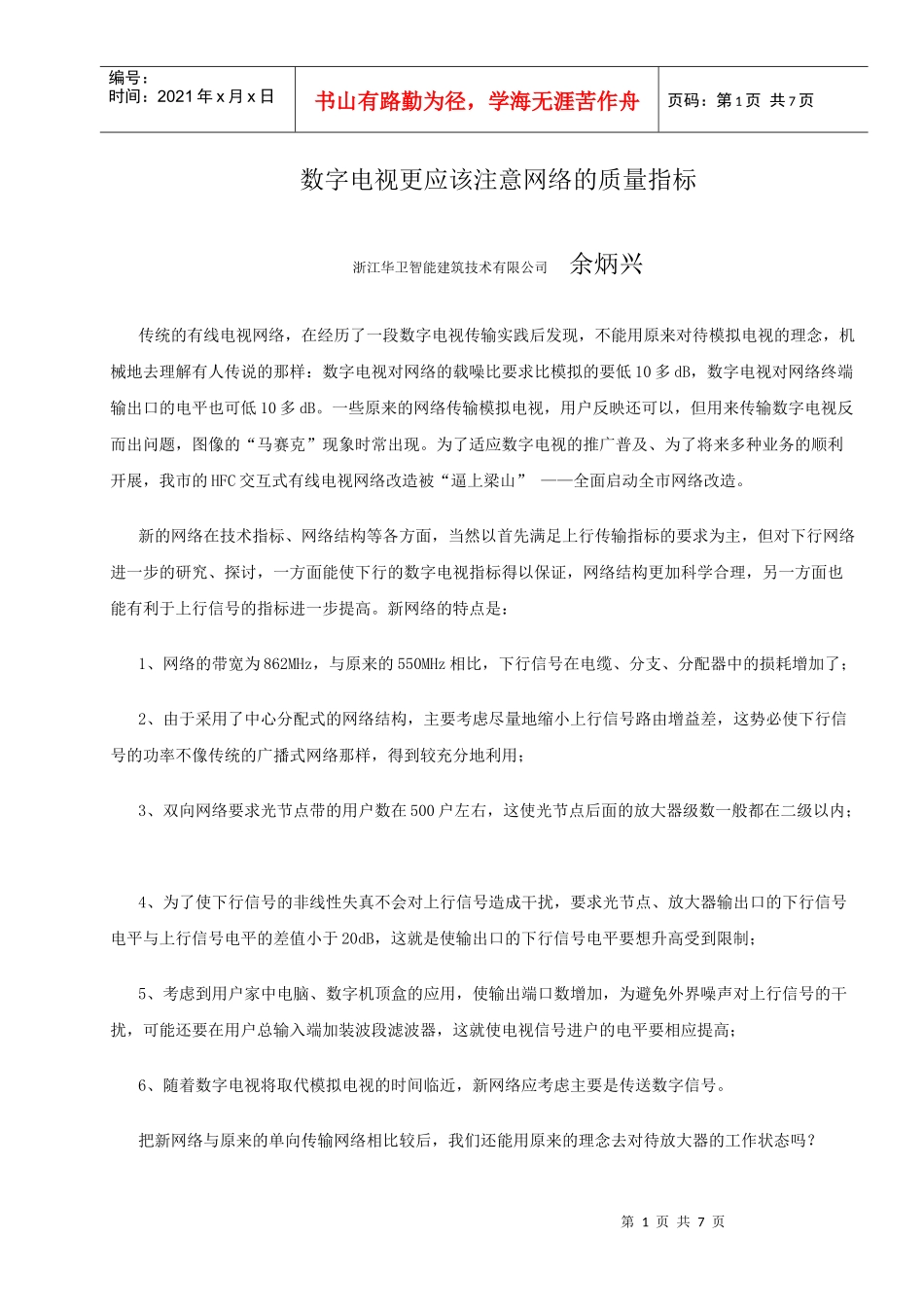

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页数字电视更应该注意网络的质量指标浙江华卫智能建筑技术有限公司余炳兴传统的有线电视网络，在经历了一段数字电视传输实践后发现，不能用原来对待模拟电视的理念，机械地去理解有人传说的那样：数字电视对网络的载噪比要求比模拟的要低10多dB，数字电视对网络终端输出口的电平也可低10多dB。一些原来的网络传输模拟电视，用户反映还可以，但用来传输数字电视反而出问题，图像的“马赛克”现象时常出现。为了适应数字电视的推广普及、为了将来多种业务的顺利开展，我市的HFC交互式有线电视网络改造被“逼上梁山”——全面启动全市网络改造。新的网络在技术指标、网络结构等各方面，当然以首先满足上行传输指标的要求为主，但对下行网络进一步的研究、探讨，一方面能使下行的数字电视指标得以保证，网络结构更加科学合理，另一方面也能有利于上行信号的指标进一步提高。新网络的特点是：1、网络的带宽为862MHz，与原来的550MHz相比，下行信号在电缆、分支、分配器中的损耗增加了；2、由于采用了中心分配式的网络结构，主要考虑尽量地缩小上行信号路由增益差，这势必使下行信号的功率不像传统的广播式网络那样，得到较充分地利用；3、双向网络要求光节点带的用户数在500户左右，这使光节点后面的放大器级数一般都在二级以内；4、为了使下行信号的非线性失真不会对上行信号造成干扰，要求光节点、放大器输出口的下行信号电平与上行信号电平的差值小于20dB，这就是使输出口的下行信号电平要想升高受到限制；5、考虑到用户家中电脑、数字机顶盒的应用，使输出端口数增加，为避免外界噪声对上行信号的干扰，可能还要在用户总输入端加装波段滤波器，这就使电视信号进户的电平要相应提高；6、随着数字电视将取代模拟电视的时间临近，新网络应考虑主要是传送数字信号。把新网络与原来的单向传输网络相比较后，我们还能用原来的理念去对待放大器的工作状态吗？第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页现在我国的数字电视传输标准虽没有一个正式的文本，但在各类杂志上的众多说法，经常使人较难理解，且不好掌握。有资料称：“未对有线数字电视广播频道的传输技术参数提出要求，这是考虑到一般条件下数字信号的传输要求比模拟信号低，因此在模拟有线电视网过渡到数字电视时，不作频道本身的技术要求，只提出严格执行GY/Tl06-1999《有线电视广播系统技术规范》是十分重要的技术保证。”。摩托罗拉公司关于“不同载噪比、非线性失真（C/N、CTB）下的数字信号误码率”的研究成果表明（参见表1）：好的系统载噪比和CTB可以满足数据无损伤传输的要求，用户端的CTB劣化会严重影响到数字电视系统的指标。针对它提供的有关技术参数，我们做了如下一组实验，证明它是可信的，并提出自己的看法与建议。我们的做法是：1、测试放大器时，以第二级光接收机输出的射频信号的各项指标合格为先决条件；2、在目前的数字与模拟同时传输情况下，保证放大器、集线器合格的非线性失真指标的前提下，对照表1的有关指标数据，试验给放大器、集线器设置不同的输入电平，测试在这不同输入电平下的终端载噪比、MER（调制误差率）和数字电视的实际接收效果。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页如果凭我们手头的仪器去测量有线电视网络的数据信号的有关技术指标，即不现实也办不到。因此我们作了一些变通。1、由于电平是特定阻抗条件下在指定频带范围的信号全部能量物理量。实践中可知，64QAM信号的平均功率约高于相同带宽上的模拟视频信号载波6dB。所以，将64QAM信号设置在低于模拟信号（视频载波峰值）6dB，结果会与相同带宽内的模拟信号的功率相同。由于载噪比是载波功率和噪声功率之比，只要当网络中的数字电视信号电平比模拟电视信号的电平低6dB时，可把模拟信号的载噪比近似看作是该网络数字信号的载噪比；同时为了测试工作不会给网络正常运行造成影响，特意在分前端加入一个模拟9频道信号，用以测量载噪比与非线性...
