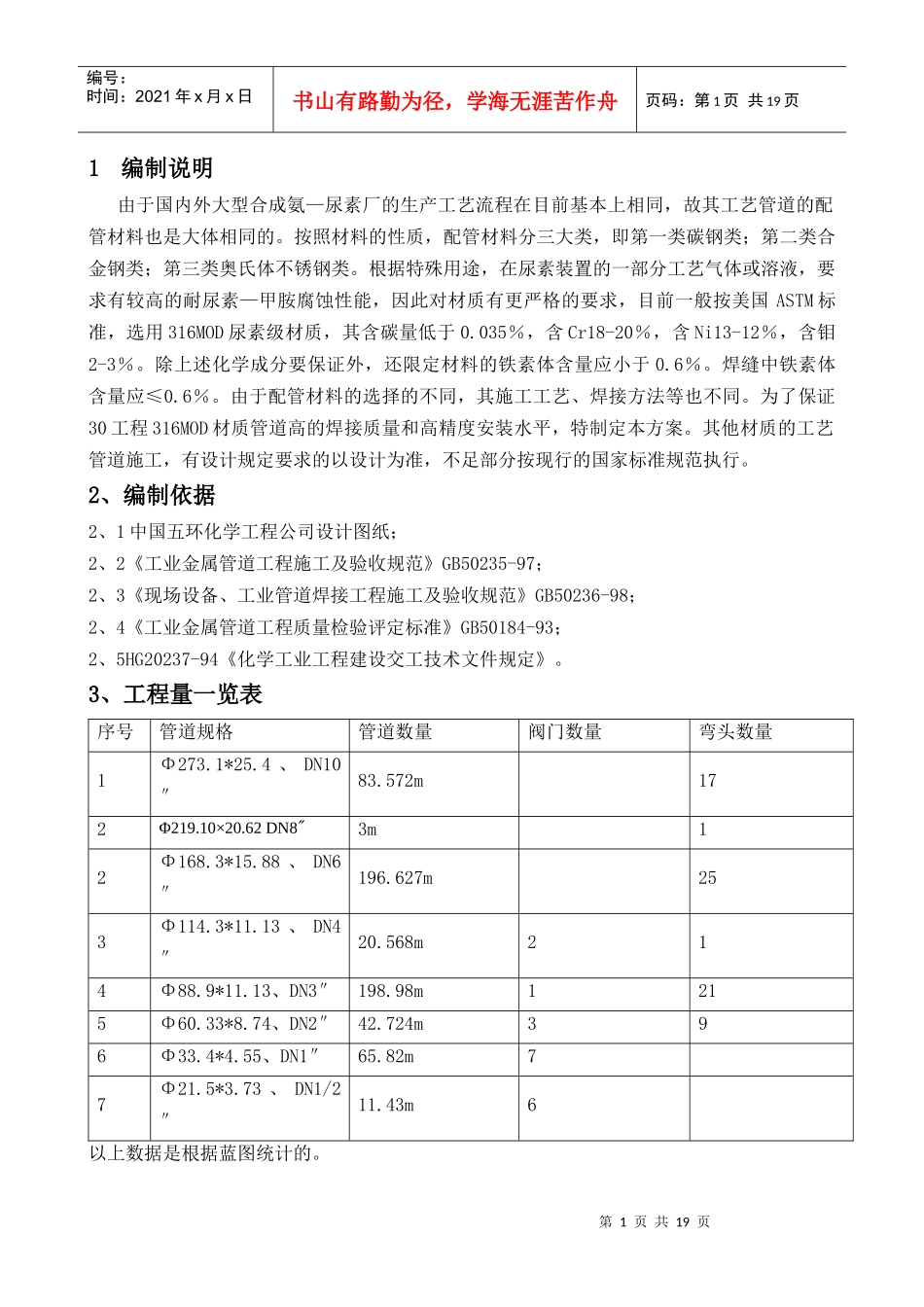

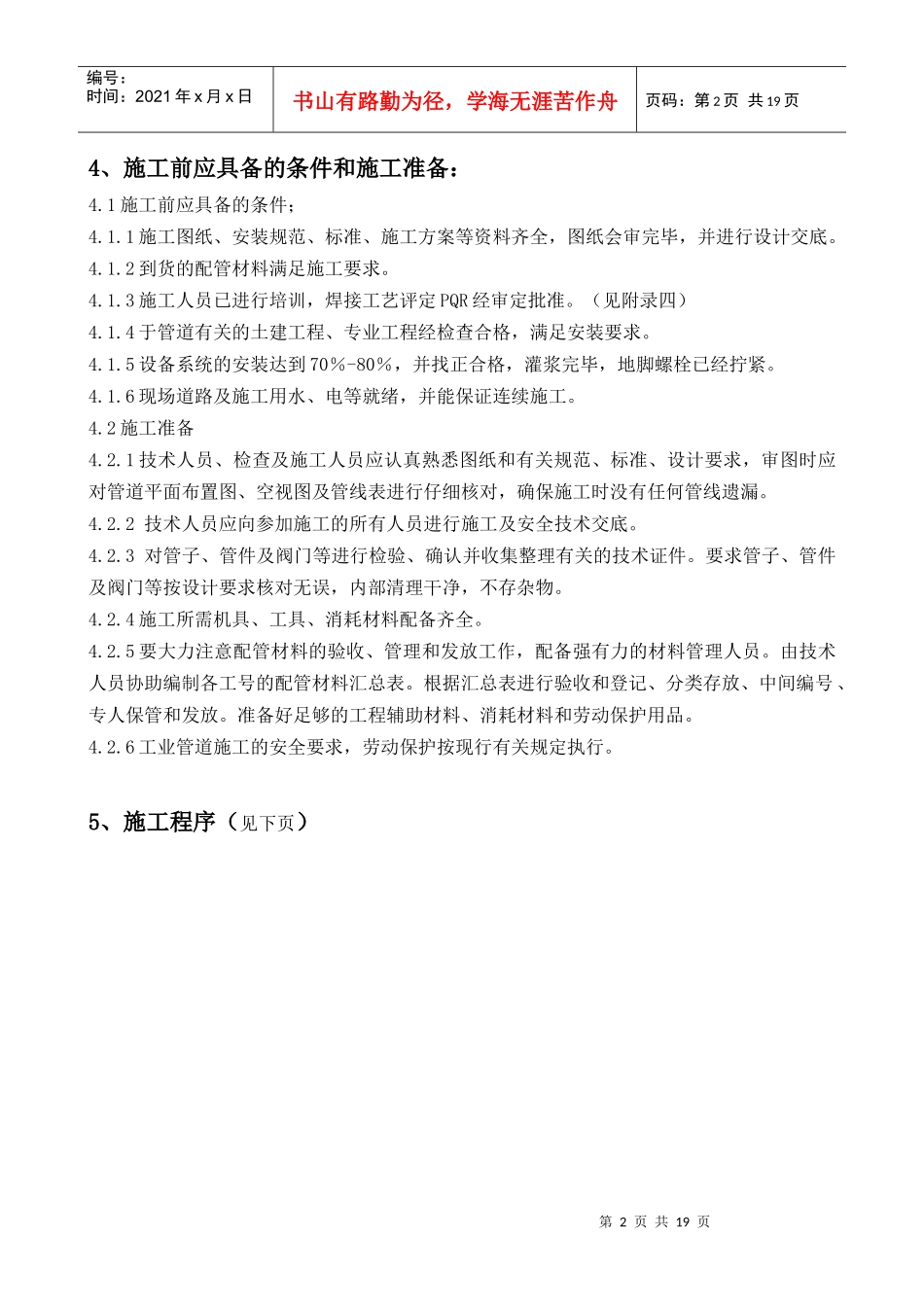

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页1编制说明由于国内外大型合成氨—尿素厂的生产工艺流程在目前基本上相同，故其工艺管道的配管材料也是大体相同的。按照材料的性质，配管材料分三大类，即第一类碳钢类；第二类合金钢类；第三类奥氏体不锈钢类。根据特殊用途，在尿素装置的一部分工艺气体或溶液，要求有较高的耐尿素—甲胺腐蚀性能，因此对材质有更严格的要求，目前一般按美国ASTM标准，选用316MOD尿素级材质，其含碳量低于0.035％，含Cr18-20％，含Ni13-12％，含钼2-3％。除上述化学成分要保证外，还限定材料的铁素体含量应小于0.6％。焊缝中铁素体含量应≤0.6％。由于配管材料的选择的不同，其施工工艺、焊接方法等也不同。为了保证30工程316MOD材质管道高的焊接质量和高精度安装水平，特制定本方案。其他材质的工艺管道施工，有设计规定要求的以设计为准，不足部分按现行的国家标准规范执行。2、编制依据2、1中国五环化学工程公司设计图纸；2、2《工业金属管道工程施工及验收规范》GB50235-97；2、3《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；2、4《工业金属管道工程质量检验评定标准》GB50184-93；2、5HG20237-94《化学工业工程建设交工技术文件规定》。3、工程量一览表序号管道规格管道数量阀门数量弯头数量1Φ273.1*25.4、DN10″83.572m172Φ219.10×20.62DN8"3m12Φ168.3*15.88、DN6″196.627m253Φ114.3*11.13、DN4″20.568m214Φ88.9*11.13、DN3″198.98m1215Φ60.33*8.74、DN2″42.724m396Φ33.4*4.55、DN1″65.82m77Φ21.5*3.73、DN1/2″11.43m6以上数据是根据蓝图统计的。第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页4、施工前应具备的条件和施工准备：4.1施工前应具备的条件；4.1.1施工图纸、安装规范、标准、施工方案等资料齐全，图纸会审完毕，并进行设计交底。4.1.2到货的配管材料满足施工要求。4.1.3施工人员已进行培训，焊接工艺评定PQR经审定批准。（见附录四）4.1.4于管道有关的土建工程、专业工程经检查合格，满足安装要求。4.1.5设备系统的安装达到70％-80％，并找正合格，灌浆完毕，地脚螺栓已经拧紧。4.1.6现场道路及施工用水、电等就绪，并能保证连续施工。4.2施工准备4.2.1技术人员、检查及施工人员应认真熟悉图纸和有关规范、标准、设计要求，审图时应对管道平面布置图、空视图及管线表进行仔细核对，确保施工时没有任何管线遗漏。4.2.2技术人员应向参加施工的所有人员进行施工及安全技术交底。4.2.3对管子、管件及阀门等进行检验、确认并收集整理有关的技术证件。要求管子、管件及阀门等按设计要求核对无误，内部清理干净，不存杂物。4.2.4施工所需机具、工具、消耗材料配备齐全。4.2.5要大力注意配管材料的验收、管理和发放工作，配备强有力的材料管理人员。由技术人员协助编制各工号的配管材料汇总表。根据汇总表进行验收和登记、分类存放、中间编号、专人保管和发放。准备好足够的工程辅助材料、消耗材料和劳动保护用品。4.2.6工业管道施工的安全要求，劳动保护按现行有关规定执行。5、施工程序（见下页）第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页6、管道材料、管道组成件及支承件的检查6.1一般规定6.1.1管道组成件、管道支承使用前应按设计要求核对其规格、材质、型号，并具有制造厂领料原材料检验管子表面处理下料坡口组对焊接检验安装初次清洗压力气密试验清洗、吹扫试车前全部检查焊口编号焊条准备检验焊缝无损探伤其他理化实验阀门准备、管架预制支架调整保温（冷）油漆第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页的合格证明书。6.1.2管道组成件使用前应进行外观检查，要求其表面应无裂纹、崐缩孔、夹渣、折迭、重皮等缺陷，表面不得有超过壁厚负偏差的锈蚀和凹陷。螺纹密封应良好，精度及光洁度达到设计要求。6.1.3管道组成件应有材质标记，使用前应用光谱分析、铁素体含量（最大铁素体含量为0.6％），...
