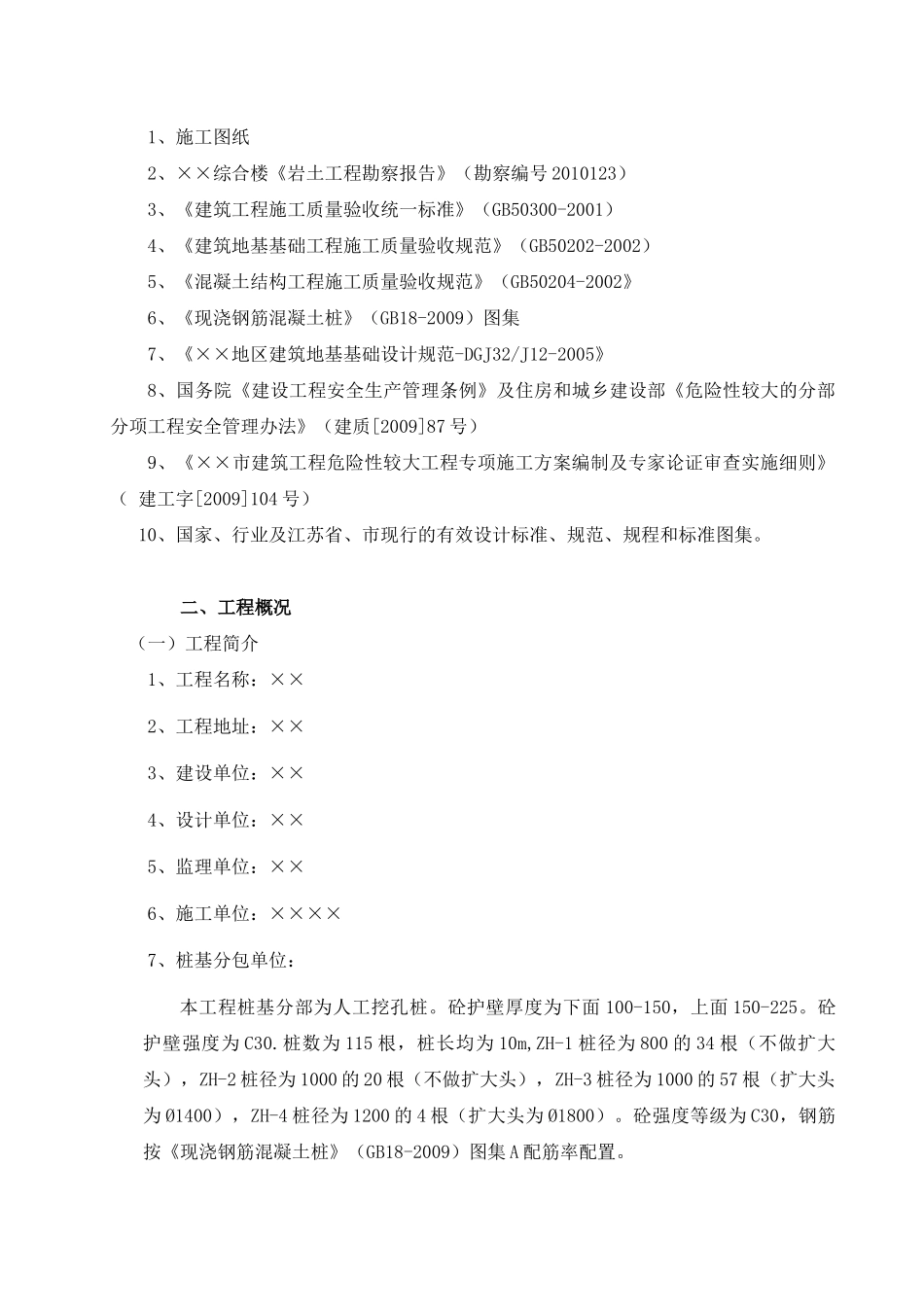

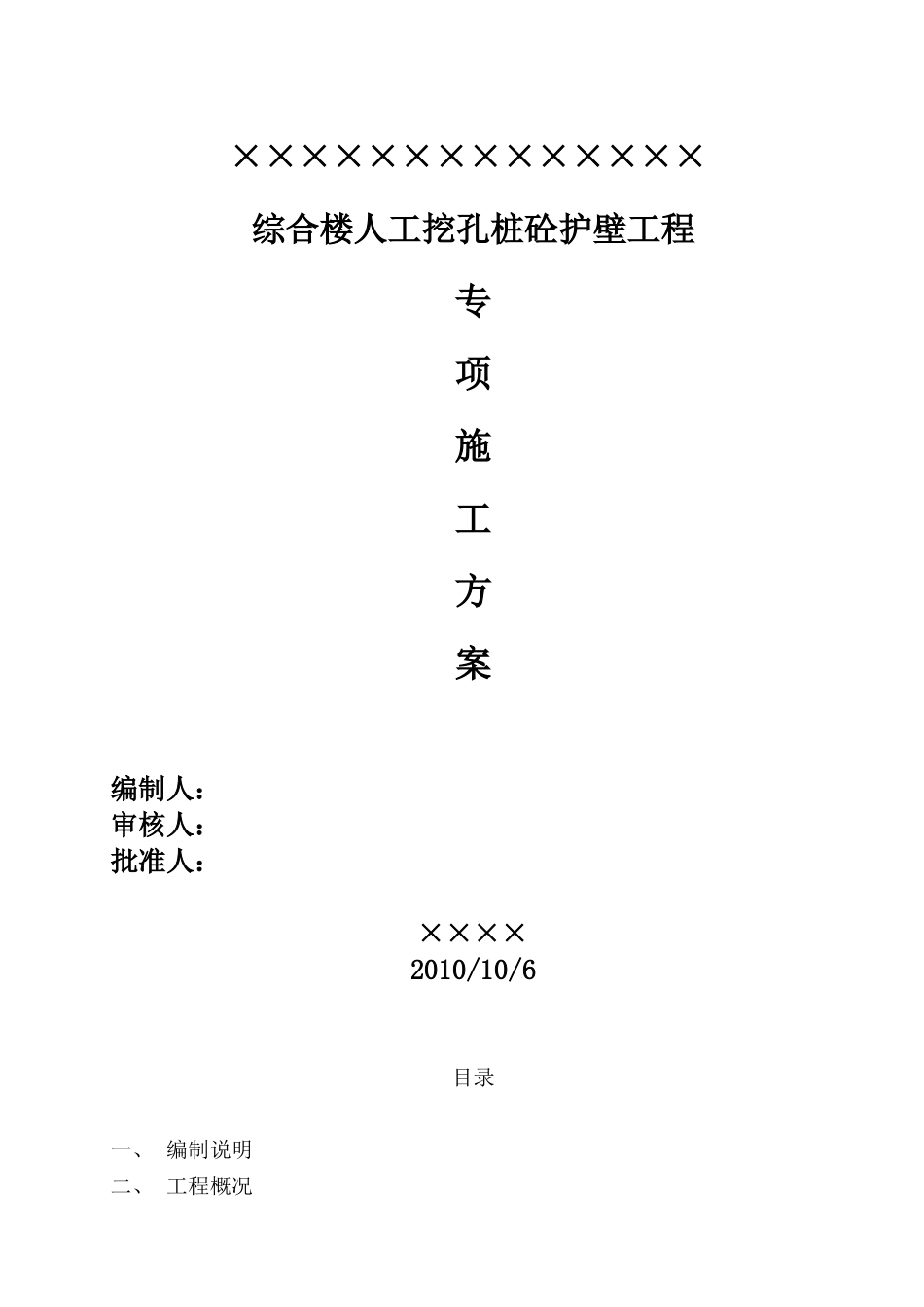

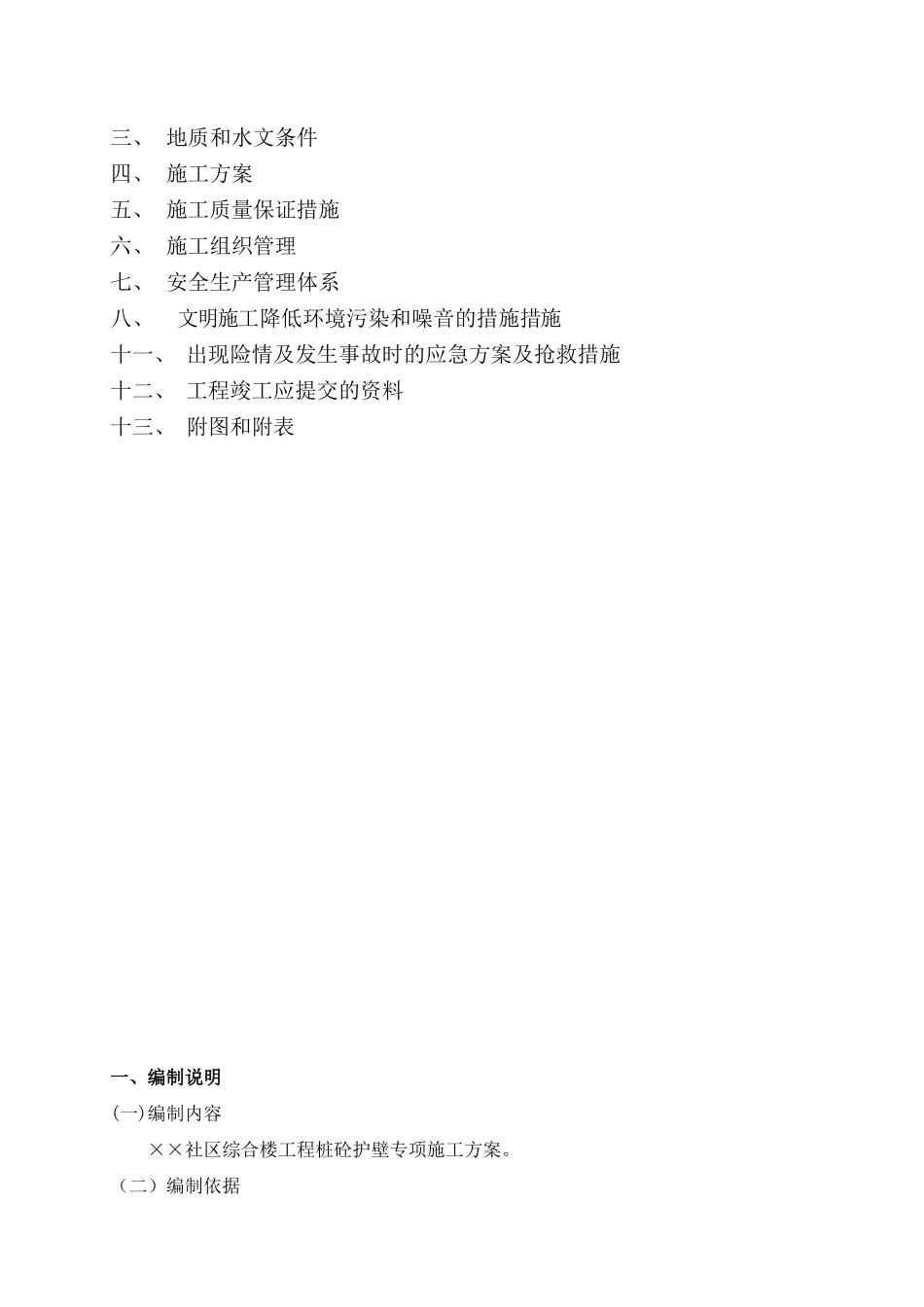

××××××××××××××综合楼人工挖孔桩砼护壁工程专项施工方案编制人：审核人：批准人：××××2010/10/6目录一、编制说明二、工程概况三、地质和水文条件四、施工方案五、施工质量保证措施六、施工组织管理七、安全生产管理体系八、文明施工降低环境污染和噪音的措施措施十一、出现险情及发生事故时的应急方案及抢救措施十二、工程竣工应提交的资料十三、附图和附表一、编制说明(一)编制内容××社区综合楼工程桩砼护壁专项施工方案。（二）编制依据1、施工图纸2、××综合楼《岩土工程勘察报告》（勘察编号2010123）3、《建筑工程施工质量验收统一标准》（GB50300-2001）4、《建筑地基基础工程施工质量验收规范》（GB50202-2002）5、《混凝土结构工程施工质量验收规范》（GB50204-2002》6、《现浇钢筋混凝土桩》（GB18-2009）图集7、《××地区建筑地基基础设计规范-DGJ32/J12-2005》8、国务院《建设工程安全生产管理条例》及住房和城乡建设部《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）9、《××市建筑工程危险性较大工程专项施工方案编制及专家论证审查实施细则》（建工字[2009]104号）10、国家、行业及江苏省、市现行的有效设计标准、规范、规程和标准图集。二、工程概况（一）工程简介1、工程名称：××2、工程地址：××3、建设单位：××4、设计单位：××5、监理单位：××6、施工单位：××××7、桩基分包单位：本工程桩基分部为人工挖孔桩。砼护壁厚度为下面100-150，上面150-225。砼护壁强度为C30.桩数为115根，桩长均为10m,ZH-1桩径为800的34根（不做扩大头），ZH-2桩径为1000的20根（不做扩大头），ZH-3桩径为1000的57根（扩大头为Ø1400），ZH-4桩径为1200的4根（扩大头为Ø1800）。砼强度等级为C30，钢筋按《现浇钢筋混凝土桩》（GB18-2009）图集A配筋率配置。三、地质和水文条件地质情况：拟建场地现为空地，地形较为平坦。场地土层分为①层素填土，平均厚度0.87m;②-1层粉质粘土，平均厚度2.93m;②-2层粉质粘土，平均厚度2.46m;③层残积土，平均厚度1.74m;④层强风化砂岩，平均厚度3.83m;⑤层中风化砂岩。本次勘察场区未发现不良地质作用。详见工程勘察报告（勘察编号2010121）四、施工方案（一）工艺流程：定桩放线及高程→开挖第一节桩孔土方→检查桩位（中心）轴线→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→架设垂直运输架→安装电动葫芦（卷扬机或木辘轳）→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方（修边）→先拆第一节支第二节护壁模板（放附加钢筋）→浇第二节护壁混凝土→检查桩位（中心）轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放混凝土溜筒（导管）→浇筑桩身混凝土（随浇随振）→插桩顶钢筋（二）开挖第一节桩孔土方：1、开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖孔的截面尺寸。每节的高度应根据土质好坏、操作条件而定，一般以0.9～1.2m为宜。（三）支护壁模板附加钢筋：1、为防止桩孔壁坍方，确保安全施工，成孔应设置钢筋混凝土井圈，与土壁能紧密结合，稳定性和整体性能均佳，且受力均匀。2、护壁模板采用钢模板，拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定，也可以在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内钢圈作为内侧支撑，防止内模因受涨力而变形。不设水平支撑，以方便操作。3、第一节护壁以高出地坪150～200mm为宜，便于挡土、挡水。桩位轴线和高程均应标定在第一节护壁上口，护壁厚度取最大值150－225mm。（四）浇筑第一节护壁混凝土：1、水泥：采用P42.5普通硅酸盐水泥。2、砂：中粗砂，含泥量不大于5%。3、石子：粒径为5～31.5的碎石；且含泥量不大于2%。4、水：用自来水。5、钢筋：选用马钢、南钢、沙钢等一类钢厂。钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告6、桩孔砼护壁取最大值150-225。7、原材料钢筋、水泥、砂石等必须按规范要求抽样送检，检测合格后方可在以后的施工中使用，如检测不合格，则不能投入施工8、桩孔护壁混凝土每挖完一节以后应立即浇...
