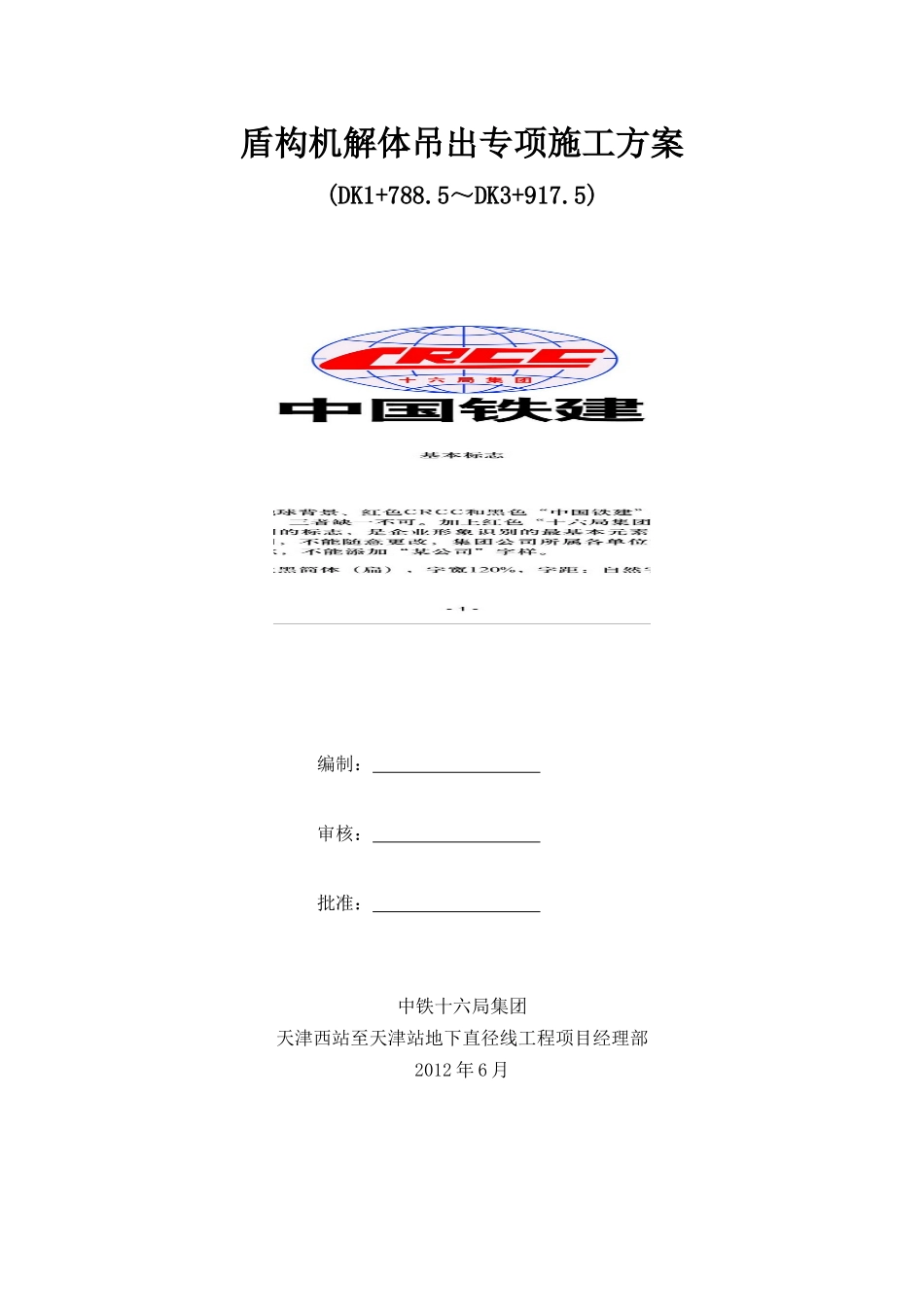

盾构机解体吊出专项施工方案(DK1+788.5～DK3+917.5)编制：审核：批准：中铁十六局集团天津西站至天津站地下直径线工程项目经理部2012年6月天津西站至天津站地下直径线盾构解体吊出方案目录1.工程概述.........................................................12.编制依据.........................................................23.拆机准备.........................................................33.1吊车及吊装机具准备....................................................33.2技术准备..............................................................53.3现场准备..............................................................54.拆机顺序.........................................................75.拆机方案..........................................................85.1盾构机清洁............................................................85.2吊耳焊接、安装........................................................85.3主机与后配套分离......................................................95.4电气部分的拆卸........................................................95.5主机拆卸吊出.........................................................105.6后配套台车拆卸吊出...................................................156.吊装计算及分析..................................................166.1盾构机各吊装部分尺寸及重量...........................................166.2吊装计算分析.........................................................177.拆机人员、材料、机具配置........................................188.安全保障措施....................................................208.1组织结构.............................................................208.2岗位责任.............................................................208.3安全管理目标.........................................................218.4吊装作业风险评价.....................................................228.5事故预防处理对策表...................................................238.6安全保证措施.........................................................248.7应急预案.............................................................258.8主要应急措施.........................................................269.盾构机吊装HSE措施：............................................291天津西站至天津站地下直径线盾构解体吊出方案10.附件............................................................010.1附件清单.............................................................010.2盾构机主要部件吊耳布置图：...........................................22天津西站至天津站地下直径线盾构解体吊出方案盾构机解体吊出方案1.工程概述天津地下直径线为连接天津铁路枢纽天津站至天津西站的联络线，全长约5.0km，其中海河隧道全长3.282km，占线路总长65.56%；隧道设计为单洞双线，盾构隧道长度2146m，结构型式为为圆形断面。隧道位于天津市市中心海河沿线区，跨越红桥区、南开区、河北区三个行政区，穿越海河、南运河各一次，沿途经过河北大街、大胡同、金刚桥、狮子林桥、滨海道、胜利路，并途径4个规划地块【泰达城地块、嘉海地块、海河皇冠地块（解放广场三角地）、原天津站西货场地块】。盾构机到达接收井后停机于接收托架上，进行拆解、吊运。拟采用一台350T履带吊为主吊，一台350T汽车吊配合进行拆机作业。吊装作业主吊采用中联重科QUY350型350吨履带吊，履带纵向长8.76米（实际接地长度、宽1.2米），横向中心间距7.8米；吊车自重120吨，后配重85吨，车身压重50吨，超起桅杆27米，超起半径15米，超起配重150吨。拆机要完成的主要工作内容包括：管线电缆的拆除；主机（刀盘、盾体、尾盾等）的拆解与...
