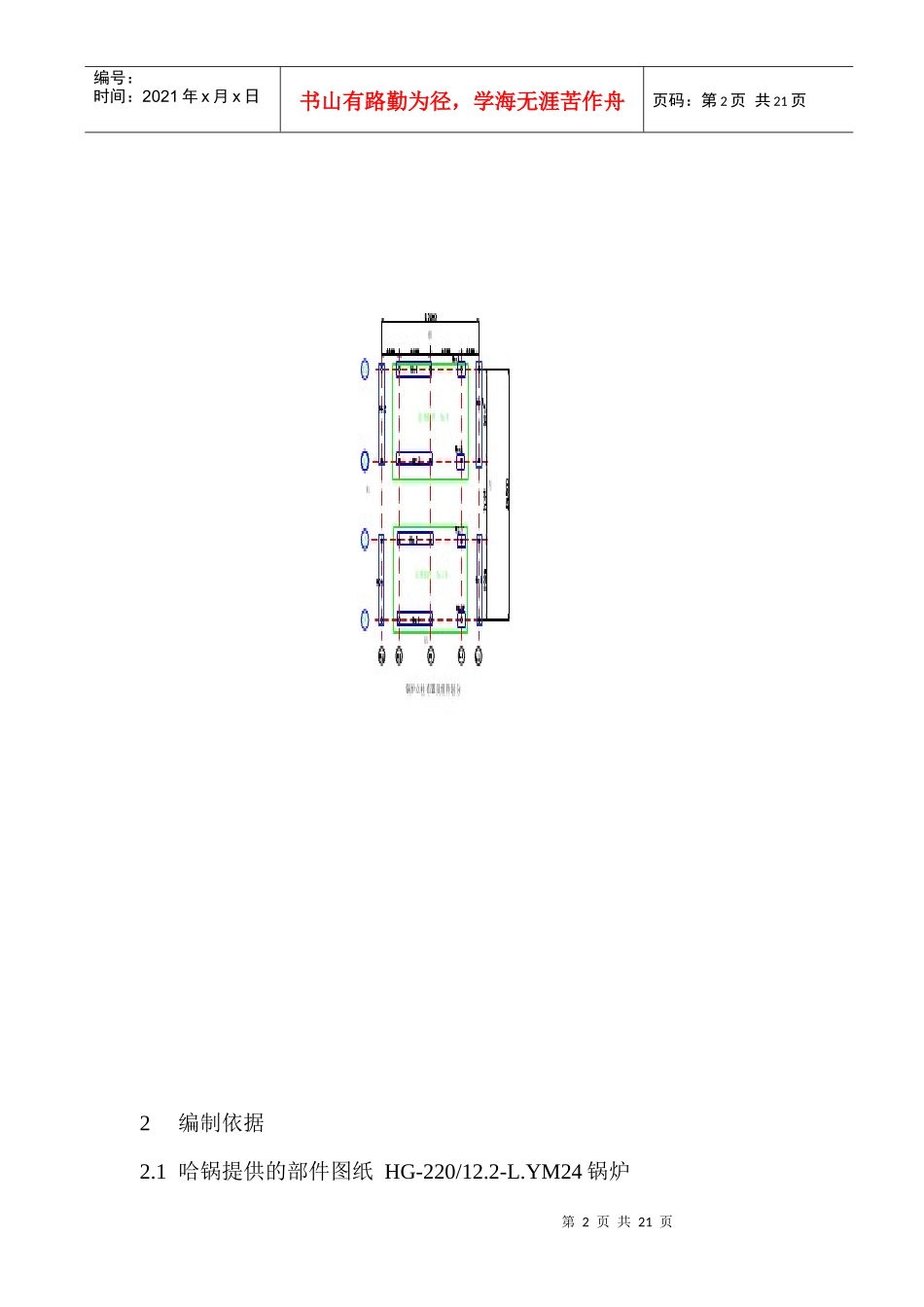

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页钢结构安装施工方案1工程概述1.1深圳辽通公司220T/H锅炉工程的锅炉由哈尔滨锅炉厂设计制造的全封闭锅炉。本炉循环流化床燃烧形式，系高压参数、单锅筒、自然循环、高温分离锅炉。主要由燃烧室、高温旋风分离器、非机械阀、尾部竖井对流烟道四部分组成。锅炉构架全部焊接，其中设备采用支吊结合的固定方式。旋风分离器和空气预热器为支撑结构，其余为悬吊结构。1.2各部分重量：根据工艺装配需要，将锅炉房钢结构部分分为十四个组件。每个组件的划分如下图.各组件的重量如下表：序号组件号重量（吨）序号组件号重量（吨）1No.136..3018No.2’19.3762No.239.0719No.3’19.5583No.338.14810No.4’13.0134No.425.42011No.726.8265No.526.60612No.825.4206No.622.92713No.944.2577No.1’19.21714No.1035.80第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页2编制依据2.1哈锅提供的部件图纸HG-220/12.2-L.YM24锅炉第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页2.2《电力建设施工及验收技术规范》锅炉机组篇DL/T5047-952.3《火电施工质量检验及评定标准》锅炉篇（1996年版）2.4《日本住友LS-368RH5250t液压履带式起重机使用说明》2.5《钢结构施工及验收规范》GB50205-973施工工艺3.1本次钢结构安装选用日本住友LS-368RH5250t液压履带式起重机主吊，80t汽车吊提尾的配合吊装方法。3.2本次结构吊装顺序为：No.1No.2No.5No.3No.6No.4No.1’No.2’No.3’No.4’No.9No.10（水冷系统各部件临时吊挂）No.7No.8。3.3在结构吊装和安装的过程中，穿叉进行汽包、空气预热器、省煤器等锅炉水冷系统组件的吊装、存放和固定工作。4吊装平面布置及吊车站位见平面图。第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页5施工前应具备的条件5.1施工图纸到位，已进行图纸的自审、会审和设计交底工作，并编制施工方案已报得业主批准。5.2有有效的合格的焊接工艺评定，焊工经培训考试合格，到得相应项目资质。5.3土建结构基础施工完毕，并经交接、验收合格。5.4人、工机具、材料齐备，水、电到位，能够连续施工。6钢结构的预制6.1材料验收6.1.1钢材应附有质量证明书，成品或半成品要具有合格证明文件。6.1.2钢材表面锈蚀、麻点、划痕的深度不得大于该钢材厚度负偏差值的一半；断口处不得有分层缺陷。6.1.3焊条要有合格的证明文件，焊条不得出现药皮脱落及焊芯生锈的现象，并按规定进行焊条的复验。6.1.4供应的半成品要有编号，按编号、有序的在现场存放。6.2结构预制6.2.1预制平台的搭设本锅炉的钢结构构件到货后，要在现场进行组对，焊接成组件，故需在现场搭设预制钢平台两个，平台的搭设方法如下：A、在基础上划线，按图量出支墩间距，用拉对角方法检验支墩位置是否正确；第6页共21页第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共21页B、在支墩位置处挖坑（大小、深浅视现场承压能力及组合件重量确定）在夯实后灌上混凝土。C、在混凝土基础上砌砖墩，砖墩尺寸为600*600*900mm。D、放置好预埋件在砖墩里，填满碎石，灌上混凝土。E、将每一纵向的第一个和最后一个支墩用水平测量并调整一同一标高，在两砖墩间拉一直线，其他砖墩用垫铁调整标高。F、将工字钢放在砖墩上用水平测量工字钢上水平面的水平情况，用垫铁调整完后，焊牢用角钢固定。G、平台结构及布置如下图：6.2.2钢结构的组对A、立柱组对立柱组对前要检查长度及托架高度，拉钢丝检查立柱弯曲、扭曲，若弯曲、扭曲超出规范要求，则需要校正。焊接前，按图纸要求对坡口进行打磨并预留出焊接收缩量第7页共21页第6页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共21页1.5-2.5mm，焊接时按要求对称焊接。组装前，连接表面及沿焊缝每边30-50mm范围...
