武汉广播电视中心大楼钢结构施工方案(DOC20页)VIP免费

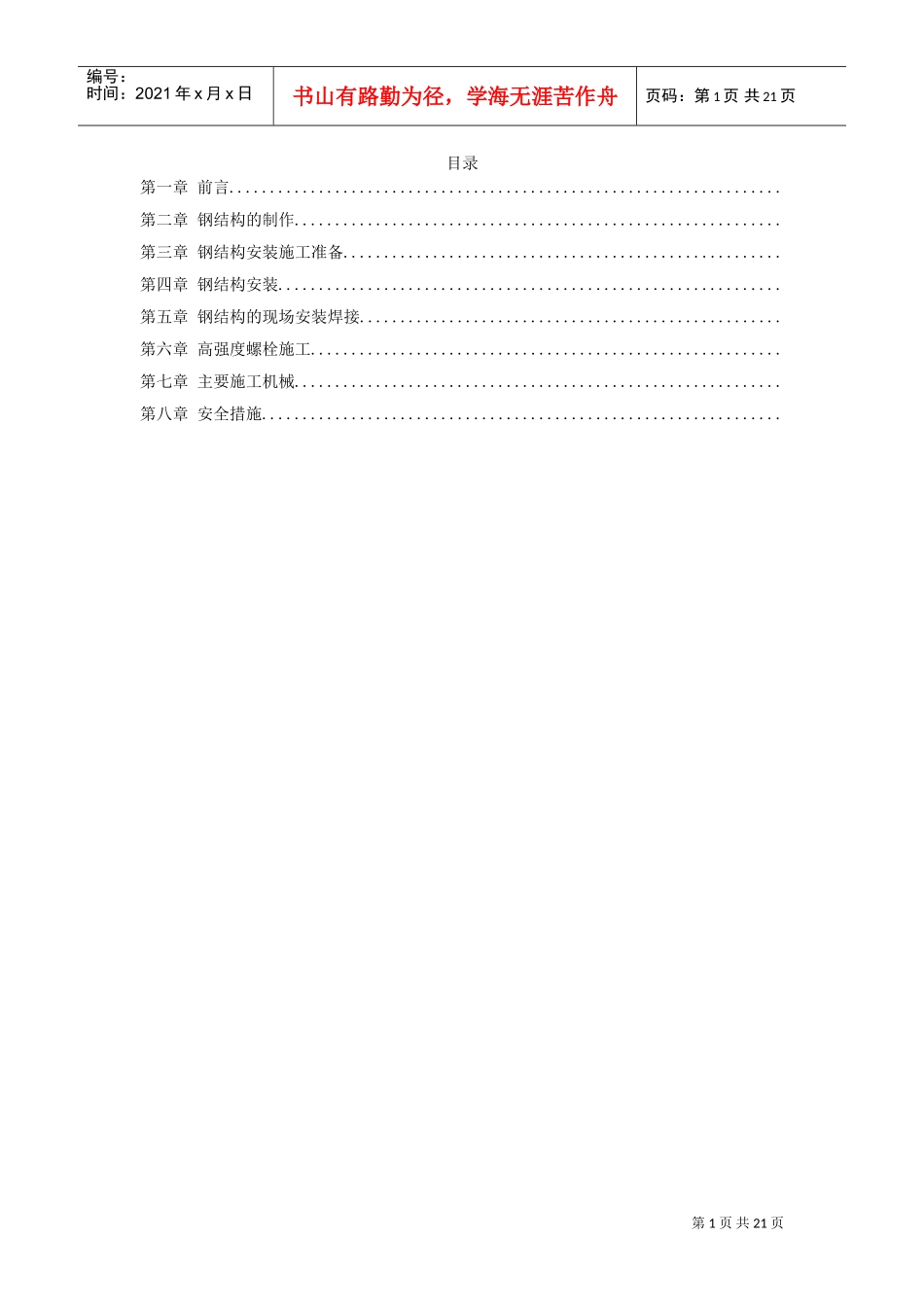

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页目录第一章前言....................................................................第二章钢结构的制作............................................................第三章钢结构安装施工准备......................................................第四章钢结构安装..............................................................第五章钢结构的现场安装焊接....................................................第六章高强度螺栓施工..........................................................第七章主要施工机械............................................................第八章安全措施................................................................第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页前言武汉广播电视中心大楼坐落汉口建设大道表年路口,建筑面积为,其结构形式为钢筋混凝土框架一筒体剪刀力墙结构,主楼层,其中地下室两层为停车场,局部区域为一层设备用房,裙楼层,塔楼怪为办公用房,塔楼上部为层钢结构功能用房,顶部为直升机停机坪。其建筑标高为164.8m,在主楼前面层顶部装有钢结构电视发射塔,塔顶标高为198m。其钢结构涉及较多如：裙楼屋面钢结构、顶层屋面钢结构、顶楼钢结构发射塔等，钢结构的制作和吊装是施工的技术难点之上。钢结构的制作（一）材质控制.向正规生产厂家定购钢材、焊材。而且必须具备原始材质证明(物理性能、化学成份)及出厂合格证。.钢材进厂后按批量进行抽样复试，凡复检不合格的坚决不投入使用。.钢材进料前由质检部门对其表面状态(锈、麻坑等缺陷)按规范标准严格把关，凡超标者不得投产使用。.焊材在使用前按规范进行烘焙处理。.焊丝使用前认真进行油污、除锈处理。（二）板材的号料与切割.翼、腹板的号料与切割，均编程输入德国进口的·型数控切割机上完成。切割面的表面粗糙度达.其他部分板件均由放样工制作样板号料，用半自动切割机或龙门剪床进行切割，切割面的表面粗糙度达，几何尺寸严格控制在规范允许的范围内。(三）板材的校平、矫正和边缘加工.翼、腹板校平、矫正在国产辊压平机上完成，平面度不大于‰。厚度为25mm以上或超宽板件的校平采用人工火焰校正法，平面度不大于‰。.钢柱支座板及其他厚板的校平、矫正采用机械(油压机或摩擦压力机)、火焰方法进行，平面度不大于‰。凡图纸或工艺要求的板材边缘加工和焊接坡口的加工均在12m刨边机或单臂刨上完成。加工后的宽度公差±1mm，表面粗糙度达。（四）圆管和型钢的校直、轧弯.各种规格的钢管以采购专业厂家的产品为主，部分非标钢管采取工厂内自行轧制。.管件及型钢件的矫直均在液压矫直机上完成，加工后的构件直线度不超过‰。.型钢轧弧采用型钢校压机轧制，其弧度标准用样板控制。.钢管的接长按标准《套管对接接头》形式。第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页（五）钢板的直线对接和变截面对接.所有对接接头必须按国家标准规定的形式进行坡口加工。.为保证对接板件的直线度，拼接时必须以中轴线为基准，并经专职人员复查后方可点焊。.根据板料的不同厚度，分别采用半自动埋弧焊和气体保护焊进行双面施焊(注：反面必须清根)。.所有对接焊缝必须按规定比例数进行超声波或按设计要求进行焊缝检测。（六）构件的拼装、焊接、整理.箱形、形构件的拼装在专用模胎内进行，几何尺寸经质检员检测合格后方可施焊。.箱形构件主焊缝采用.气体保护自动焊小车施焊，型构件主焊缝采用半自动埋弧焊进行船形焊，支座焊缝和其它连接焊缝均采用气体保护焊。.栓钉焊采用专用电弧螺柱焊机施焊。.各种类型焊接必须严格按照焊接工艺卡片制订的技术参数实施。形构件的焊后整理、矫正在油压机上进行。其公差要求按国标《钢结构工程施工及验收规范》严格控制。.箱形构件的焊接变形量由焊接工艺控制，并满足《钢结构工程施工及验收规范》中允差要求。（七）连接孔的加工与摩擦面处理.所有连接孔均采用成...
