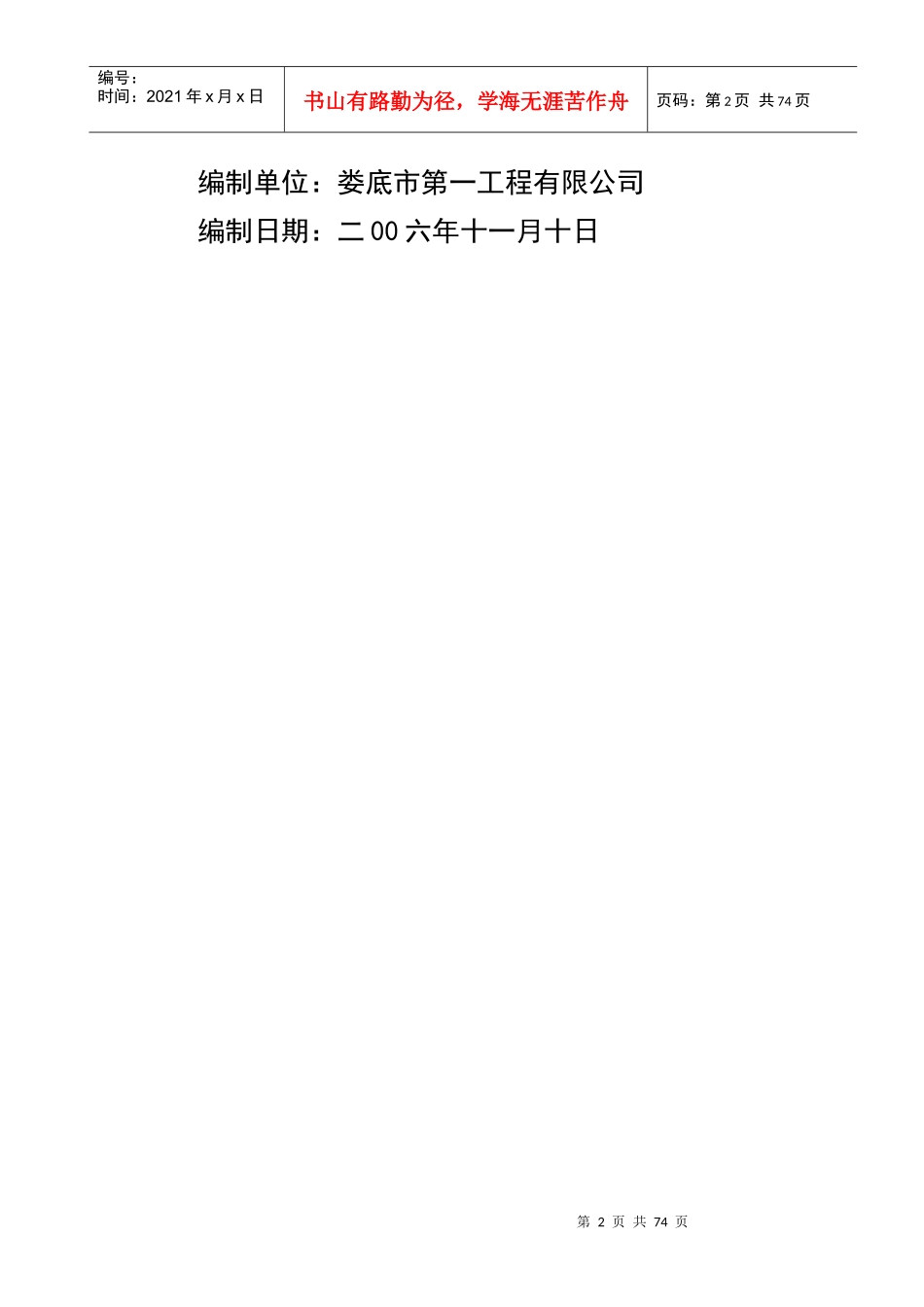

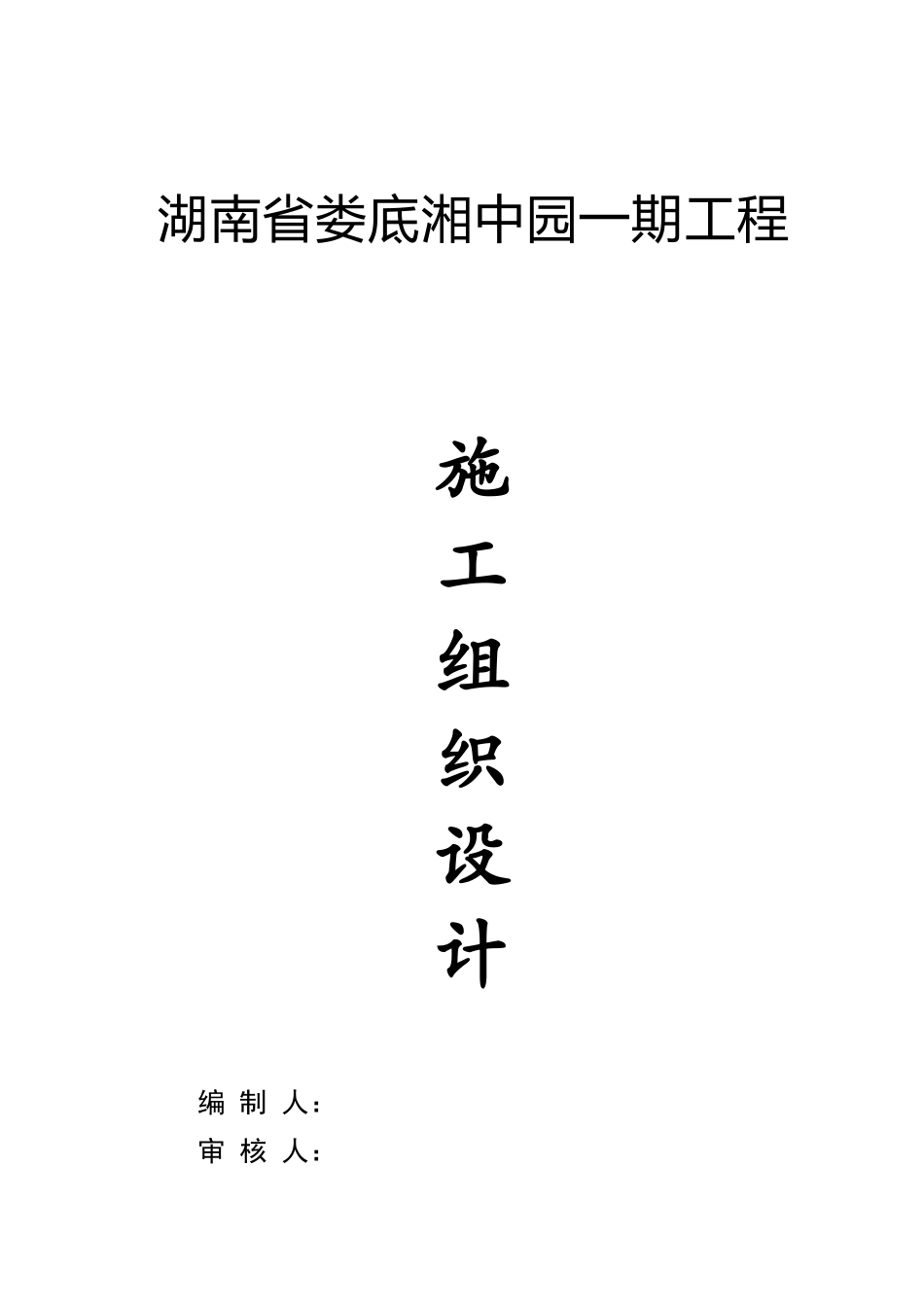

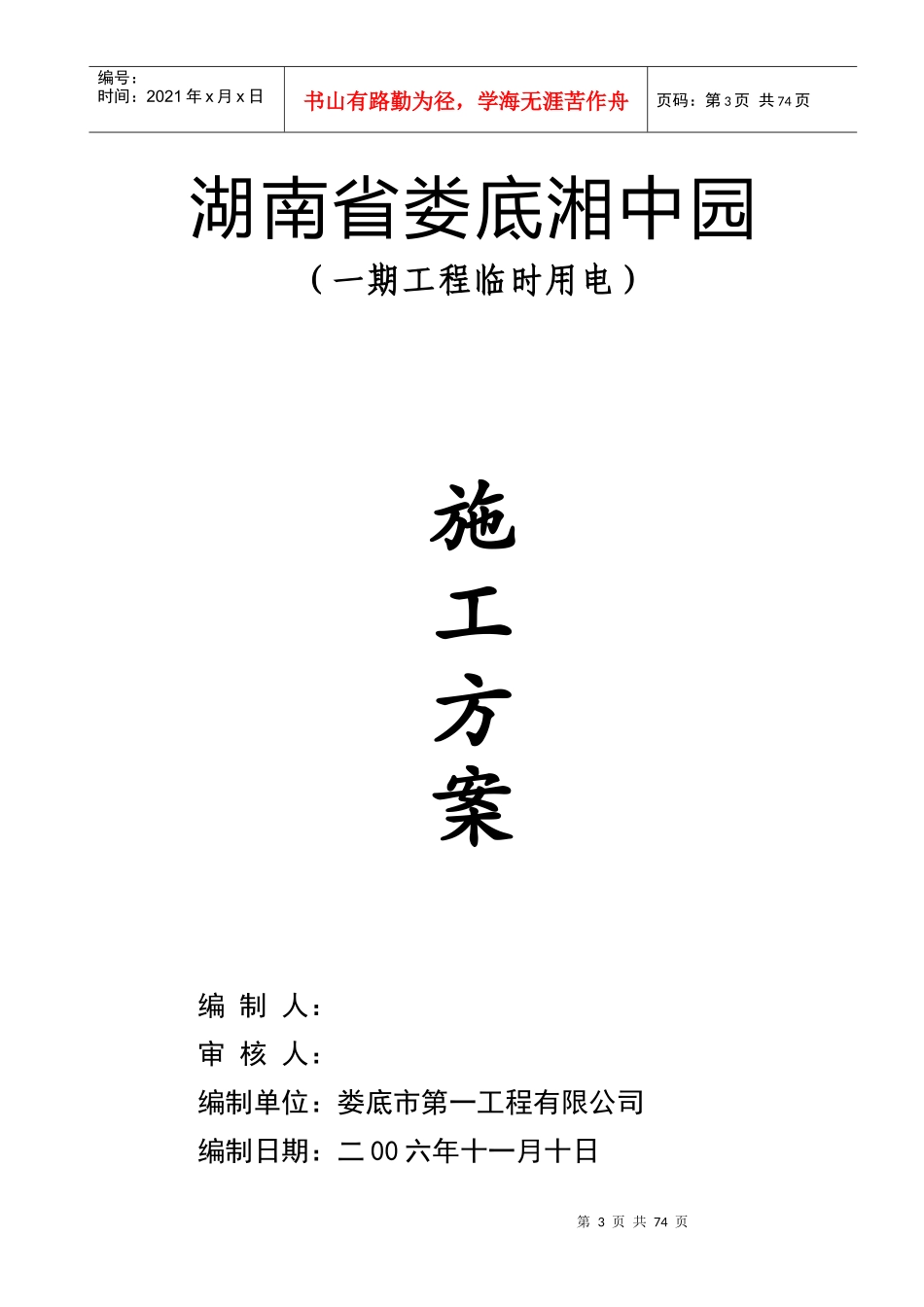

湖南省娄底湘中园一期工程施工组织设计编制人：审核人：第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页编制单位：娄底市第一工程有限公司编制日期：二00六年十一月十日第3页共74页第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页湖南省娄底湘中园（一期工程临时用电）施工方案编制人：审核人：编制单位：娄底市第一工程有限公司编制日期：二00六年十一月十日第4页共74页第3页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共74页一、施工方案1、工程概况湖南省娄底市湘中园一期工程，由联众置业发展有限公司开发建设，湖南省农林工业勘察设计研究院（7#、8#楼）和湖南省娄底涟邵设计院有限责任公司设计湖南省创佳工程建设监理咨询有限公司监理，湖南娄底市第一工程有限公司施工。本工程位于娄底市娄星区湘阳街，本工程为群体建筑，一期公司共由8栋组成1#、2#、3#、4#、5#、6#楼为砖混结构，7#、8#楼为框架结构。1.1建筑设计概况本工程设计使用年限均为50年，建筑结构安全等级二级，建筑抗震设防类型为丙类，建筑物耐火等级为二级，屋面防水等级为Ⅱ级。1.1.1外装饰：外墙面为杏黄、白色高级涂料底层为仿麻石外墙砖。1.1.2墙面：除厨房、厕所采用水泥砂浆外，其它均为混合砂浆。1.1.3顶棚：厨房、厕所采用水泥砂浆，其它均采用混合砂浆。1.1.4楼地面：均为水泥砂浆楼地面。1.1.5屋面：7#、8#楼采用钢筋砼平屋面，1#～6#楼采用第5页共74页第4页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共74页钢筋砼平坡结合屋面。1.1.6门窗：本工程门采用高级木材和铝合金推拉门，窗采用白色塑钢推拉窗。1.1.7墙体：墙体均为240厚，120厚墙体。1.1.8结构设计概况1.1.8.1基础工程：均为人工挖孔桩基础。1.1.8.2钢筋：采用HPB235、HRB400两种，钢筋最小保护层厚度板20、梁25、柱30。钢筋的锚固长度：C20砼主筋最小锚固46d，C25砼主筋最小锚固40d。砼为C30时，钢筋锚固最小长度36d，砼为C35时最小锚固33d。1.1.8.3砼：1#～6#楼基础C25、地梁C30，一层以下柱为C30，二层以上柱为C20。一层及以下梁板为C30，二层以上梁板为C20，屋面采用C25，楼梯为C20，构造柱、过梁等均为C20。1.1.8.47#、8#楼基础人工挖孔桩为C25，桩承台、承台梁、底板为C30。1.1.8.5基顶至二层砼墙柱为C35，三层以上墙柱、梁、板均为C30，楼梯及构配件同相应楼层。1.1.8.6砌块、砂浆：1#至6#楼采用盲孔粘土砖，砌块标第6页共74页第5页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共74页号均为MU10，砂浆标号地下为M10水泥砂浆，技术层一层为M10混合砂浆，三、四层为M7.5混合砂浆，五层以上为M5.0混合砂浆。1.1.8.77#、8#楼砌块为Mu10，烧结多孔粘土孔。围护墙为Mu10烧结粘土砖。砂浆±0.00以下围护墙卫生间及屋顶女儿墙均为M7.5水泥砂浆，±0.00以上围护墙及内隔墙均为M5.0混合砂浆。1.3水电安装概况给水系统1#～6#楼给水管材选用PP-R给水管采用热熔连接、室外沿墙敷设的采用铝塑管，消防管采用镀锌钢管。7#、8#楼为小高层建筑给水分消防给水系统，生活给水系统，消防给水系统充分为三路供水，低压供水压力为0.45MPa，高压供水压力为0.60MPa，室内消防供水压力0.60MPa分别由小区8号栋地下室水泵房供给，在8号楼屋顶设容积为18立方米水箱一个，储存有本工程消水栓系统的前期消防用水，管材为内外热镀锌钢管，卡箍连接，阀门处为法兰连接。生活给水系统，生活用水分低压和高压，低压区为架空层至住宅七层，用水由室外给水管网直接供给，高区由小区高区给水泵供给，管材采用PP-R给水管，电热熔接连接。第7页共74页第6页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共74页排水系统室内排水管采用PVC-U排水管粘接，排水管道的横管与支管，横管与立管的连接，采用45度三通或90度斜三通连接，排水立管与排出横管的连接采用两45度弯头连接。电气安装1#至6#楼设计有动力照明配电系统，建筑物防雷系统，电话电视系统按三级负荷等级设置，...
