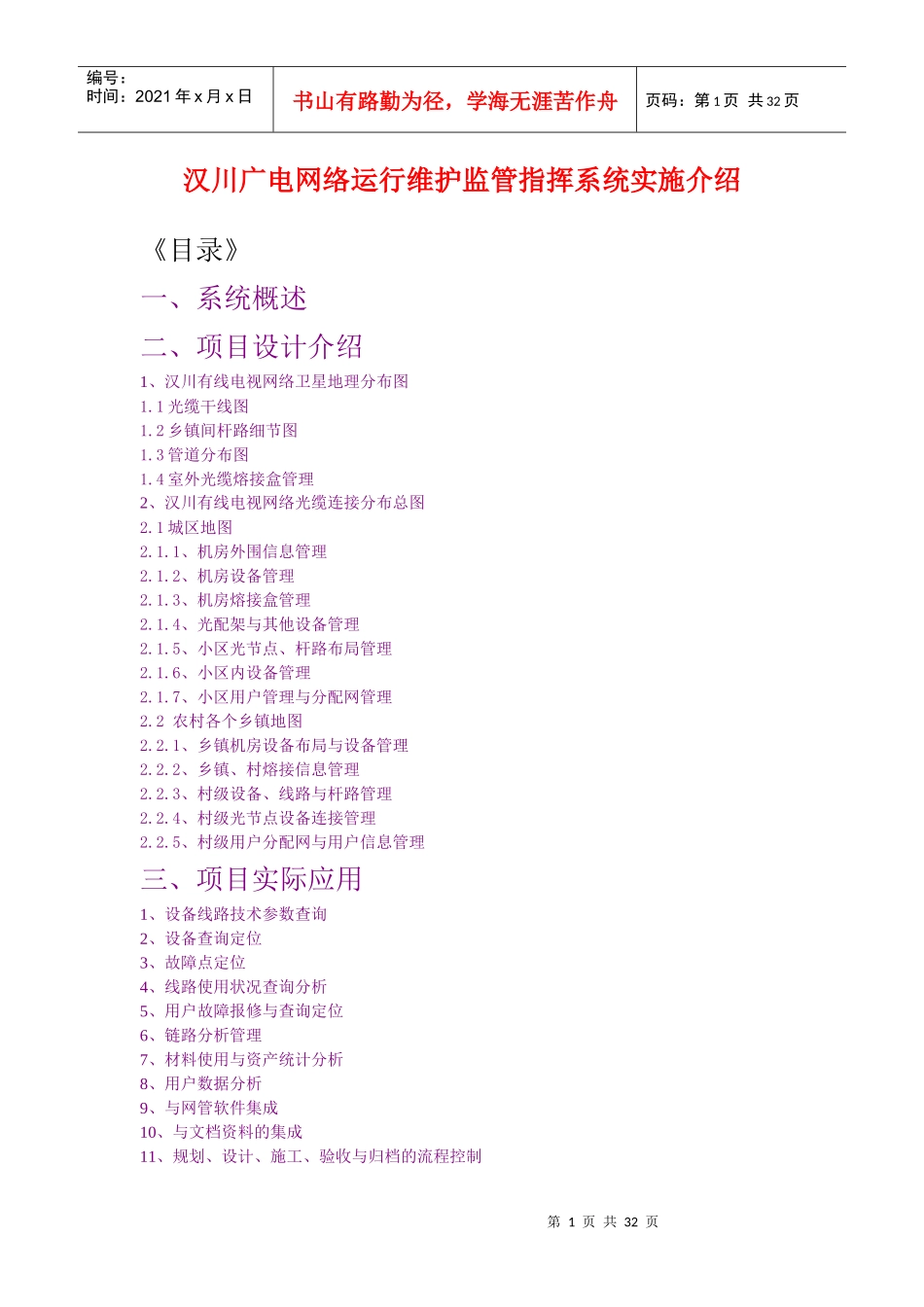

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页汉川广电网络运行维护监管指挥系统实施介绍《目录》一、系统概述二、项目设计介绍1、汉川有线电视网络卫星地理分布图1.1光缆干线图1.2乡镇间杆路细节图1.3管道分布图1.4室外光缆熔接盒管理2、汉川有线电视网络光缆连接分布总图2.1城区地图2.1.1、机房外围信息管理2.1.2、机房设备管理2.1.3、机房熔接盒管理2.1.4、光配架与其他设备管理2.1.5、小区光节点、杆路布局管理2.1.6、小区内设备管理2.1.7、小区用户管理与分配网管理2.2农村各个乡镇地图2.2.1、乡镇机房设备布局与设备管理2.2.2、乡镇、村熔接信息管理2.2.3、村级设备、线路与杆路管理2.2.4、村级光节点设备连接管理2.2.5、村级用户分配网与用户信息管理三、项目实际应用1、设备线路技术参数查询2、设备查询定位3、故障点定位4、线路使用状况查询分析5、用户故障报修与查询定位6、链路分析管理7、材料使用与资产统计分析8、用户数据分析9、与网管软件集成10、与文档资料的集成11、规划、设计、施工、验收与归档的流程控制第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页四、项目实施费用汉川有线电视网络运行维护监管指挥系统实施介绍一、系统概述汉川市有2个城区和27个乡镇场及3509工厂、福星开发区，668个行政村，城区有线用户33000多户，农村有线用户70000多户，共有10多万有线电视用户；数字电视用户5000多户，宽带用户4000多户；还有30个传输机房、几万台设备、100多个机柜，以及众多的设备、器件、端口、端子、光缆、电缆、管道、杆路等需要管理。设备与线路资源分布广、连接关系复杂；业务更新发展快，用户数量庞大。各种技术参数数据多、故障现象杂、维护量大，用户要求抢修维护的响应时间短。加之城市化改造快，终端用户的位置数量变化大，急需对这些信息进行标准化、规范化管理。针对以上这些特点和问题，我们开发设计了本系统。它具有以下功能特点：1、便捷的实施模式通过自定义模板，可以管理光缆、电缆、机房设备、用户信息的管理等。2、灵活的设计方式只需拖、拉、放3步操作，即可设计出专家级的管理系统。3、可以不断细化的层次化管理模式不管系统有多么复杂，您都可以不断地进行细化设计与管理。4、“即点即显”的属性显示每个“设备”、“线路”都具有各自的属性信息、配置参数，让图型注入了智能性。5、强大的链路分析无论点击了哪个端口或线路，您都能快速找到整条链路上所有连接设备与线路。6、灵活的查询定位可以按照设备类型、属性字段、页面范围、数据范围值进行各种组合查询。7、“所见即所得”的资产统计分析可按图层、部门、类型、数据值进行统计，并以条形、饼型图表方式分析显示。8、丰富的双击事件通过双击事件功能，可以很容易地把其他相关程序、文档、数据进行集成。9、初始数据的快速录入批量复制与粘贴功能，大大减轻了用户数据录入的工作量，提高工作效率。10、图纸与数据的同步更新模板更新后，所有页面上相关该类设备的图形立即会自动更新，无需人工干预。11、可视代理功能通过配置不同的属性数据，显示不同的图形外观，便于一目了然地知道属性信息。二、项目设计介绍1、汉川有线电视网络卫星地理分布图：第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页说明：提供杆路走向、各乡镇的有线用户数、开通率、各站负责人、联系信息以及干线走线。1.1光缆干线图第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页说明：查看各个大方向的杆路数量、拐点杆号、交接点杆号、经过的乡镇、境内长度、走向、各辖区内杆路、管道的数量、起始编号等等。1.2乡镇间杆路细节图第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页说明：各个辖区范围内光缆、窨井的位置走向细节图，距离机房的距离、前后档距、光缆冗余长度、杆路与管道窨井的编号等。1.3管道分布图第6页共32页第5页共32页编号：时间：2021年x月x日书...
