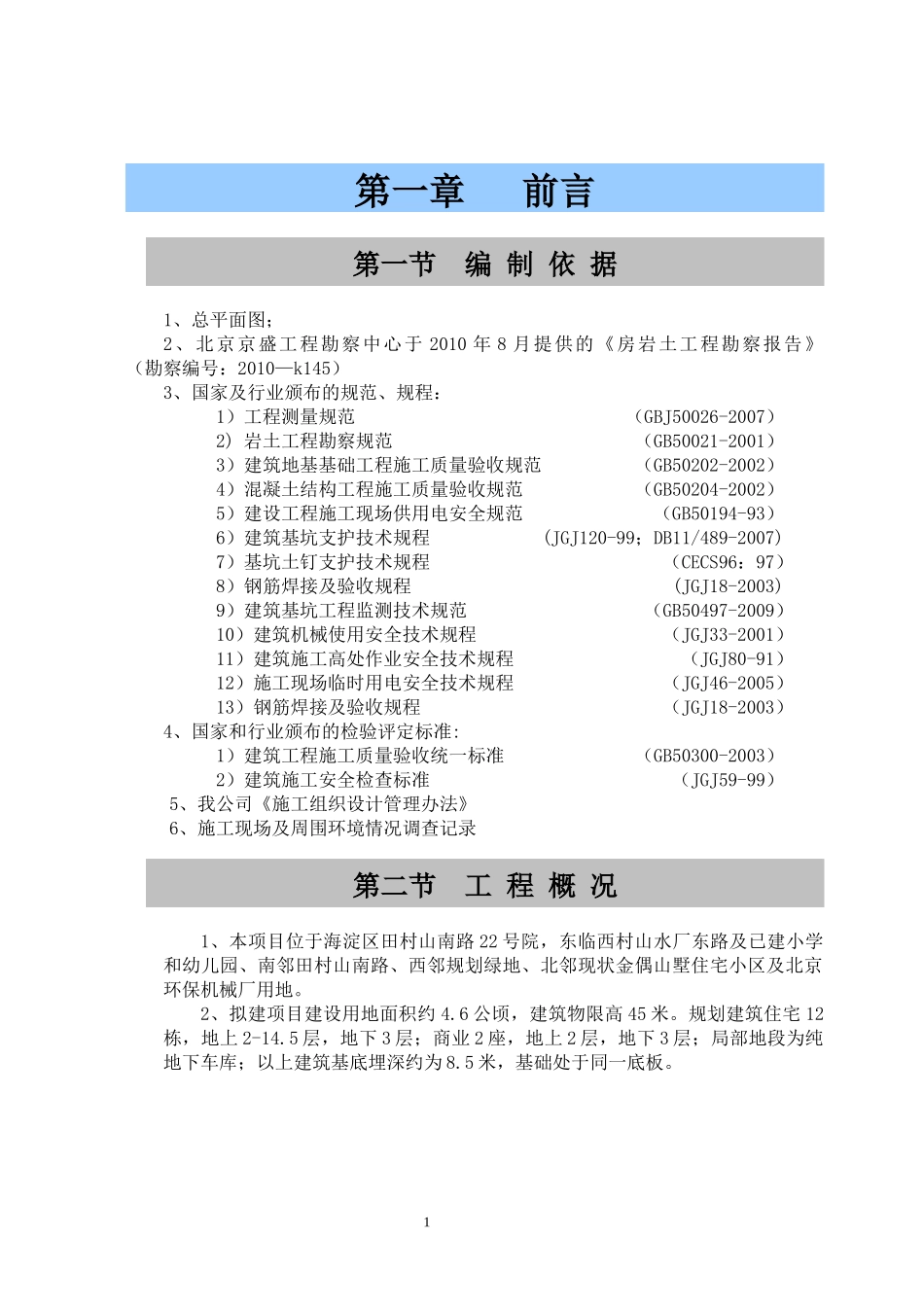

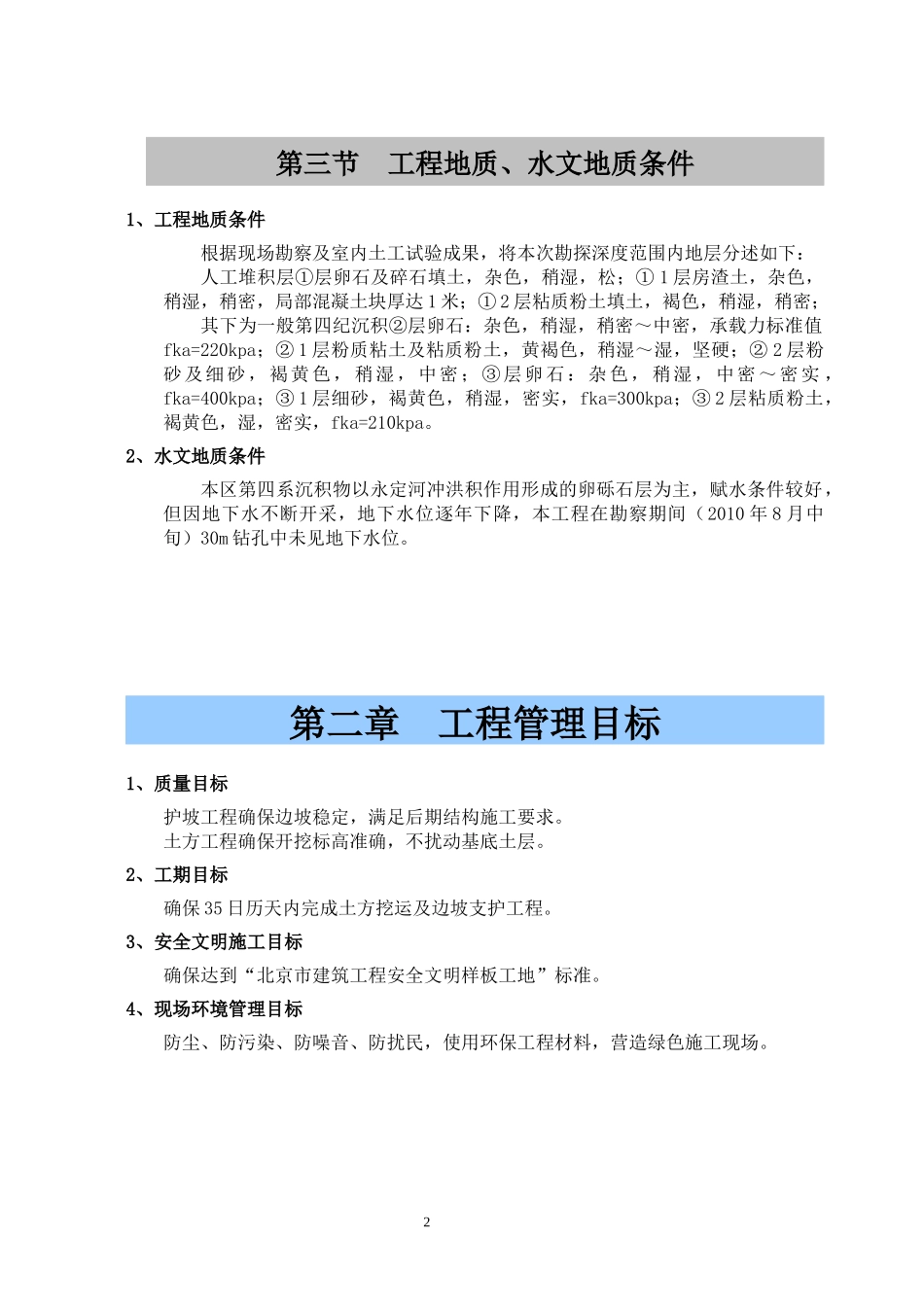

第一章前言第一节编制依据1、总平面图；2、北京京盛工程勘察中心于2010年8月提供的《房岩土工程勘察报告》（勘察编号：2010—k145）3、国家及行业颁布的规范、规程：1）工程测量规范（GBJ50026-2007）2)岩土工程勘察规范（GB50021-2001）3）建筑地基基础工程施工质量验收规范（GB50202-2002）4）混凝土结构工程施工质量验收规范（GB50204-2002）5）建设工程施工现场供用电安全规范（GB50194-93）6）建筑基坑支护技术规程(JGJ120-99；DB11/489-2007)7）基坑土钉支护技术规程（CECS96：97）8）钢筋焊接及验收规程(JGJ18-2003)9）建筑基坑工程监测技术规范（GB50497-2009）10）建筑机械使用安全技术规程（JGJ33-2001）11）建筑施工高处作业安全技术规程（JGJ80-91）12）施工现场临时用电安全技术规程（JGJ46-2005）13）钢筋焊接及验收规程（JGJ18-2003）4、国家和行业颁布的检验评定标准:1）建筑工程施工质量验收统一标准（GB50300-2003）2）建筑施工安全检查标准（JGJ59-99）5、我公司《施工组织设计管理办法》6、施工现场及周围环境情况调查记录第二节工程概况1、本项目位于海淀区田村山南路22号院，东临西村山水厂东路及已建小学和幼儿园、南邻田村山南路、西邻规划绿地、北邻现状金偶山墅住宅小区及北京环保机械厂用地。2、拟建项目建设用地面积约4.6公顷，建筑物限高45米。规划建筑住宅12栋，地上2-14.5层，地下3层；商业2座，地上2层，地下3层；局部地段为纯地下车库；以上建筑基底埋深约为8.5米，基础处于同一底板。1第三节工程地质、水文地质条件1、工程地质条件根据现场勘察及室内土工试验成果，将本次勘探深度范围内地层分述如下：人工堆积层①层卵石及碎石填土，杂色，稍湿，松；①1层房渣土，杂色，稍湿，稍密，局部混凝土块厚达1米；①2层粘质粉土填土，褐色，稍湿，稍密；其下为一般第四纪沉积②层卵石：杂色，稍湿，稍密～中密，承载力标准值fka=220kpa；②1层粉质粘土及粘质粉土，黄褐色，稍湿～湿，坚硬；②2层粉砂及细砂，褐黄色，稍湿，中密；③层卵石：杂色，稍湿，中密～密实，fka=400kpa；③1层细砂，褐黄色，稍湿，密实，fka=300kpa；③2层粘质粉土，褐黄色，湿，密实，fka=210kpa。2、水文地质条件本区第四系沉积物以永定河冲洪积作用形成的卵砾石层为主，赋水条件较好，但因地下水不断开采，地下水位逐年下降，本工程在勘察期间（2010年8月中旬）30m钻孔中未见地下水位。第二章工程管理目标1、质量目标护坡工程确保边坡稳定，满足后期结构施工要求。土方工程确保开挖标高准确，不扰动基底土层。2、工期目标确保35日历天内完成土方挖运及边坡支护工程。3、安全文明施工目标确保达到“北京市建筑工程安全文明样板工地”标准。4、现场环境管理目标防尘、防污染、防噪音、防扰民，使用环保工程材料，营造绿色施工现场。2第三章边坡支护设计1、边坡支护目的1.1、保证土方顺利开挖。1.2、保证结构施工空间，使结构工程顺利施工。1.3、保证边坡的稳定安全。1.4、避免边坡位移过大，保证对周边环境及建（构）筑物的保护。2、支护方案选择根据现场实际情况，结合我公司多年的施工经验，从技术的角度，本着安全、经济的原则，本工程基坑边坡采用土钉墙支护。3、支护设计数据3.1、基坑侧壁安全等级及重要性系数安全等级取II级，重要性系数取1.0；3.2、基坑支护结构的水平变形限值土钉墙边坡变形预警值：32.0mm。土钉墙边坡变形控制值:26.0mm。3.3、基坑深度基坑开挖深度：8.5m。3.4、坑边荷载基坑边坡坡项2.0m范围内，不允许堆载，2.0m~5.0m超载值不大于15Kpa。3.5、土钉墙设计参数3.5.1、基坑放坡系数1:0.4，基坑支护分为4层，呈梅花型布置，由于支护范围内上部为杂填土，下部为卵石，土钉成孔困难，因此，采用1Φ32花管代替土钉。3.5.2、喷锚面层为φ6.5＠200mm×200mm钢筋网和1Φ14横向压筋，喷射100mm厚的C20细石混凝土，混凝土配合比为水泥：砂子：石屑=1：2.2：2；33.5.5、坡顶四周做1.0m宽散水，材料做法同喷锚面层，坡比0.02：1。3.5.6、土钉支护设计数据见下表层序锚孔直径(mm)垂直间距(m)水平间距(m)土钉倾角(°)锚筋直径(mm)锚筋长度(m)压筋直径(mm)一1001.6...
