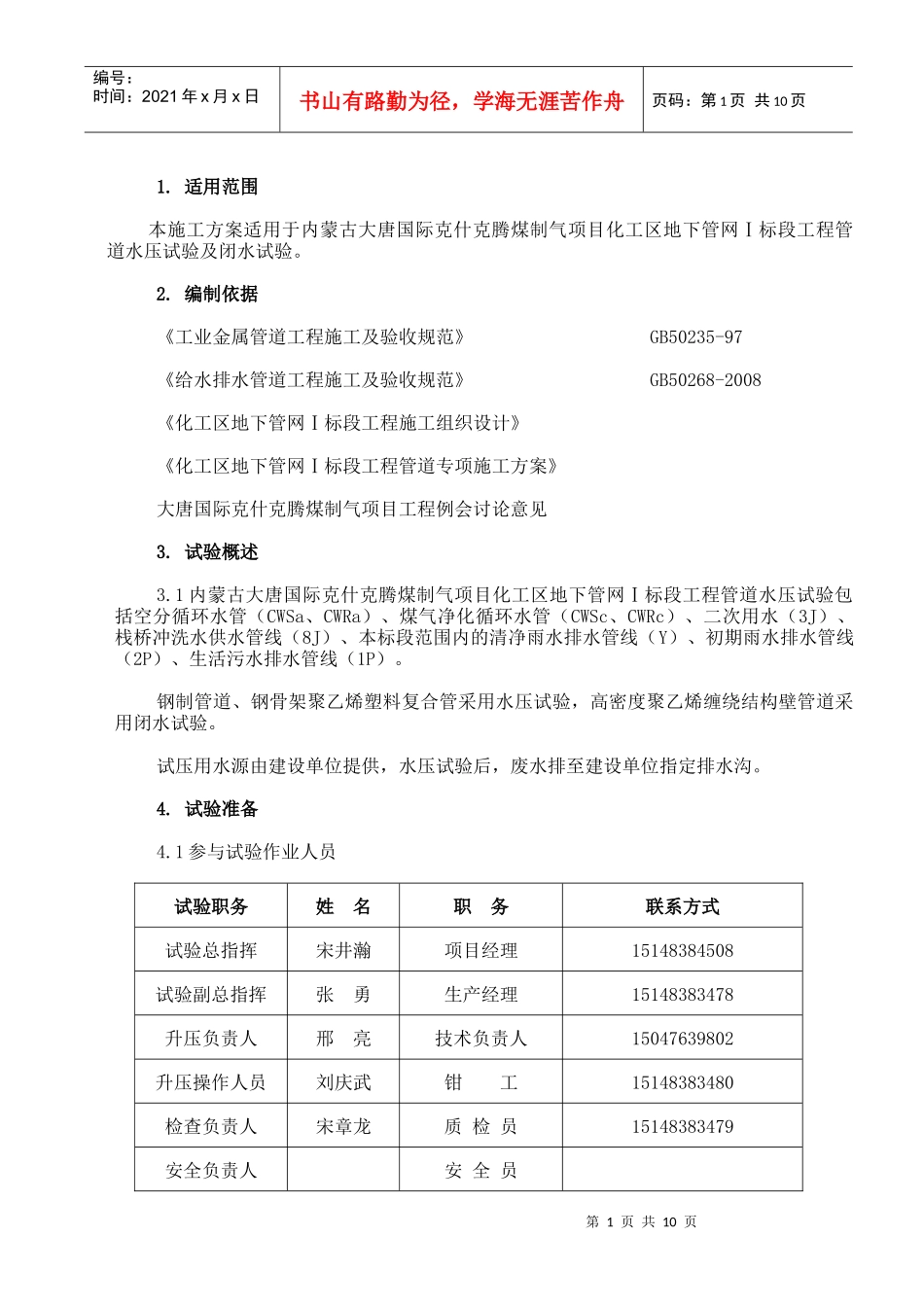

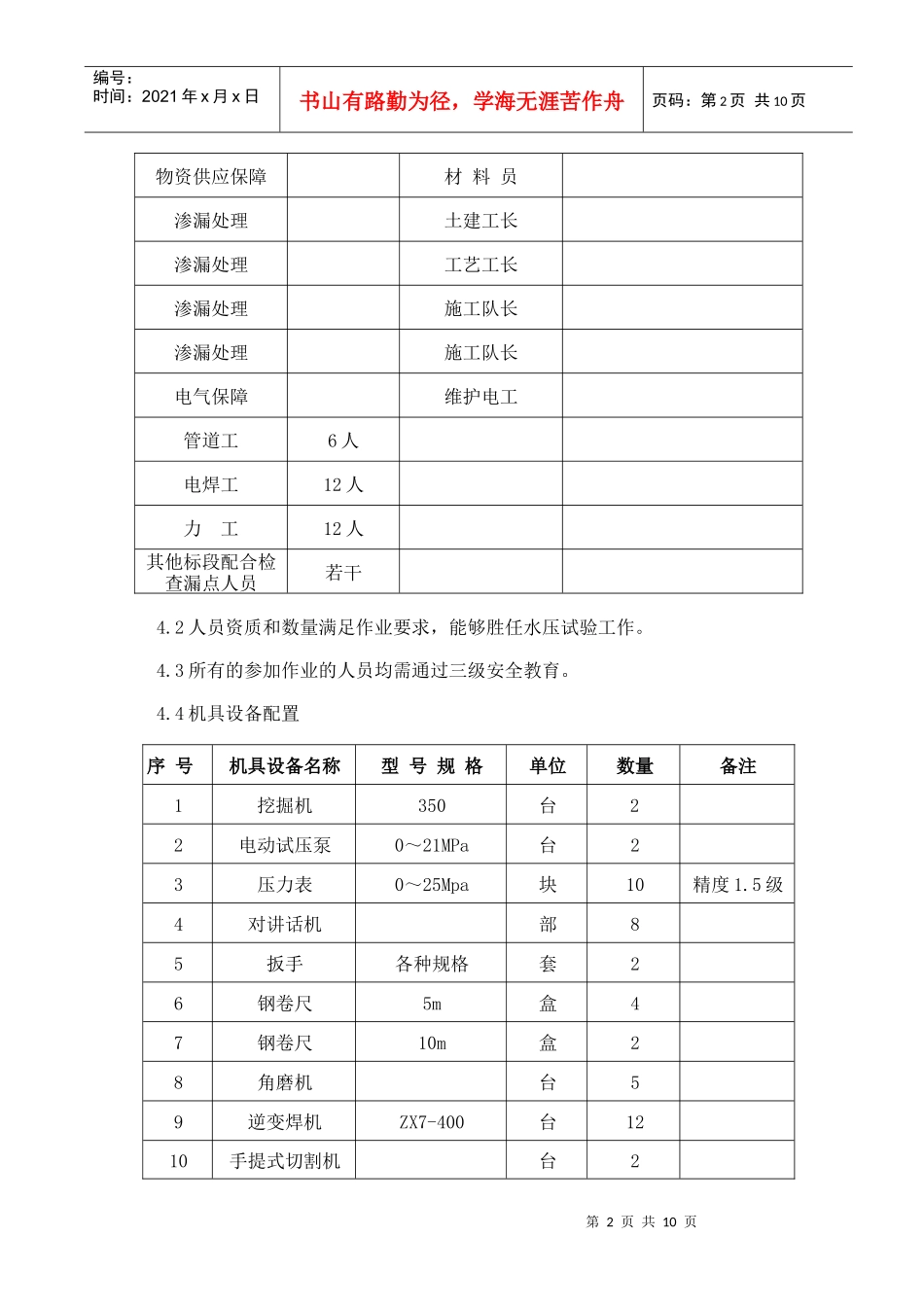

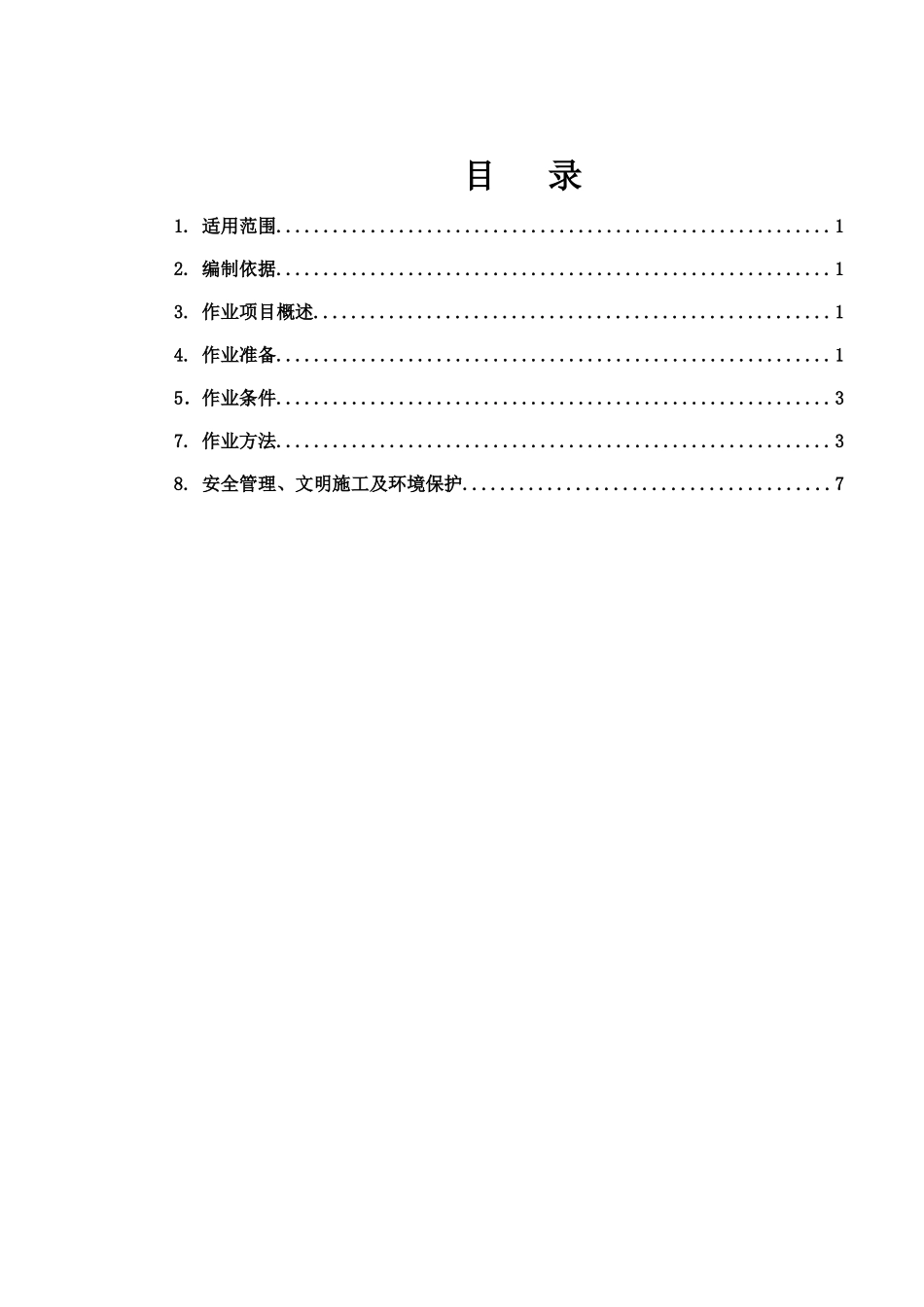

目录1.适用范围...........................................................12.编制依据...........................................................13.作业项目概述.......................................................14.作业准备...........................................................15．作业条件...........................................................37.作业方法...........................................................38.安全管理、文明施工及环境保护.......................................7第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页1.适用范围本施工方案适用于内蒙古大唐国际克什克腾煤制气项目化工区地下管网Ⅰ标段工程管道水压试验及闭水试验。2.编制依据《工业金属管道工程施工及验收规范》GB50235-97《给水排水管道工程施工及验收规范》GB50268-2008《化工区地下管网Ⅰ标段工程施工组织设计》《化工区地下管网Ⅰ标段工程管道专项施工方案》大唐国际克什克腾煤制气项目工程例会讨论意见3.试验概述3.1内蒙古大唐国际克什克腾煤制气项目化工区地下管网Ⅰ标段工程管道水压试验包括空分循环水管（CWSa、CWRa）、煤气净化循环水管（CWSc、CWRc）、二次用水（3J）、栈桥冲洗水供水管线（8J）、本标段范围内的清净雨水排水管线（Y）、初期雨水排水管线（2P）、生活污水排水管线（1P）。钢制管道、钢骨架聚乙烯塑料复合管采用水压试验，高密度聚乙烯缠绕结构壁管道采用闭水试验。试压用水源由建设单位提供，水压试验后，废水排至建设单位指定排水沟。4.试验准备4.1参与试验作业人员试验职务姓名职务联系方式试验总指挥宋井瀚项目经理15148384508试验副总指挥张勇生产经理15148383478升压负责人邢亮技术负责人15047639802升压操作人员刘庆武钳工15148383480检查负责人宋章龙质检员15148383479安全负责人安全员第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页物资供应保障材料员渗漏处理土建工长渗漏处理工艺工长渗漏处理施工队长渗漏处理施工队长电气保障维护电工管道工6人电焊工12人力工12人其他标段配合检查漏点人员若干4.2人员资质和数量满足作业要求，能够胜任水压试验工作。4.3所有的参加作业的人员均需通过三级安全教育。4.4机具设备配置序号机具设备名称型号规格单位数量备注1挖掘机350台22电动试压泵0～21MPa台23压力表0～25Mpa块10精度1.5级4对讲话机部85扳手各种规格套26钢卷尺5m盒47钢卷尺10m盒28角磨机台59逆变焊机ZX7-400台1210手提式切割机台2第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页11堵板12㎜、14㎜、16㎜、20㎜厚钢板共计120㎡5．试验条件5.1所有试验管道系统均已安装完毕，与各界区连通，保证系统通畅。5.2管道内杂物清理干净。5.3与界区未连通的管道末端处加设盲板，厚度最低不得小于12㎜。5.4各分支管末端加装压力表、排气阀。试验用压力表经检验、校准正确。5.5使用的机械设备和工器具处于正常状态。5.6水压试验内管道系统检查完毕，并符合设计要求及相关规范的有关规定。5.7试压用水源提供正常，排水临时管道已接至指定排水沟。5.8其他标段配合检查其标段内漏点人员均已到场。6.试验方法一、钢制管道水压实验1、性能试验本标段施工管道管径大，考虑到取水困难，采用分段水压试验，试验完成一段，进行下一段，充分利用有限的水源。试验按照施工顺序，将试验区域分成四个区域，详细试验顺序见下表：序号试验管道管道代号试验顺序试验形式试验压力（MPa）备注1空分循环水管道CWSa、CWRa一区水压试验1.0盲板厚度20mm2煤气净化循环水管道CWSc、CWRc二区水压试验0.9盲板厚度20mm3二次用水管线3J二区水压试验1.0盲板厚度16mm4栈桥冲洗水管线8J三区水压试验1.0盲板厚度16mm5生活污水排水管线1P四区闭水试验6初期雨水管线2P四区闭水试验第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页7栈桥冲洗水管线3P四区水压试验0.9盲...
