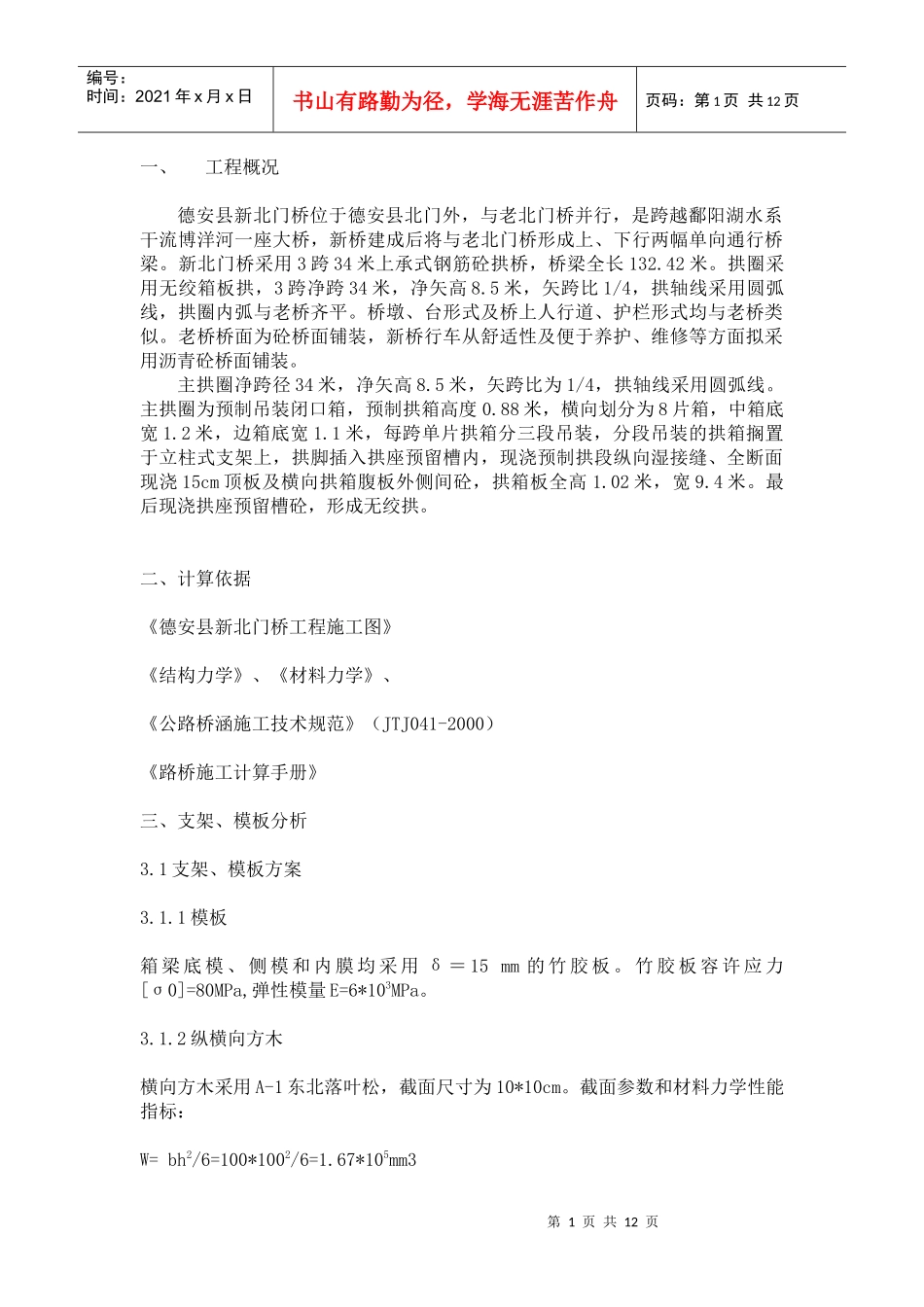

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页一、工程概况德安县新北门桥位于德安县北门外，与老北门桥并行，是跨越鄱阳湖水系干流博洋河一座大桥，新桥建成后将与老北门桥形成上、下行两幅单向通行桥梁。新北门桥采用3跨34米上承式钢筋砼拱桥，桥梁全长132.42米。拱圈采用无绞箱板拱，3跨净跨34米，净矢高8.5米，矢跨比1/4，拱轴线采用圆弧线，拱圈内弧与老桥齐平。桥墩、台形式及桥上人行道、护栏形式均与老桥类似。老桥桥面为砼桥面铺装，新桥行车从舒适性及便于养护、维修等方面拟采用沥青砼桥面铺装。主拱圈净跨径34米，净矢高8.5米，矢跨比为1/4，拱轴线采用圆弧线。主拱圈为预制吊装闭口箱，预制拱箱高度0.88米，横向划分为8片箱，中箱底宽1.2米，边箱底宽1.1米，每跨单片拱箱分三段吊装，分段吊装的拱箱搁置于立柱式支架上，拱脚插入拱座预留槽内，现浇预制拱段纵向湿接缝、全断面现浇15cm顶板及横向拱箱腹板外侧间砼，拱箱板全高1.02米，宽9.4米。最后现浇拱座预留槽砼，形成无绞拱。二、计算依据《德安县新北门桥工程施工图》《结构力学》、《材料力学》、《公路桥涵施工技术规范》（JTJ041-2000）《路桥施工计算手册》三、支架、模板分析3.1支架、模板方案3.1.1模板箱梁底模、侧模和内膜均采用δ＝15mm的竹胶板。竹胶板容许应力[σ0]=80MPa,弹性模量E=6*103MPa。3.1.2纵横向方木横向方木采用A-1东北落叶松，截面尺寸为10*10cm。截面参数和材料力学性能指标：W=bh2/6=100*1002/6=1.67*105mm3第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页I=bh3/12=100*1003/12=8.33*106mm3方木的力学性能指标按《公路桥涵钢结构及木结构设计规范》（JTJ025-86）中的A-3类木材并按湿材乘0.9的折减系数取值，则:容重为6KN/m3。3.1.3支架采用支架钢管为φ48、t=3.5mm，材质为A3钢，轴向容许应力[σ0]=140MPa。1-1门架钢管截面特性外径壁厚截面积惯性矩抵抗矩回旋半径每米自重mmmmmm2mm4mm3mmN/m483.54.89×1021.219×1055.08×10315.7838.4支架立、横杆布置：立杆纵、横向间距为50cm、50cm。横杆除顶、底部步距为60cm外，其余横杆步距为100cm。支架顶口和底口分别设置顶调和底调，水平和高度方向分别采用钢管加设水平连接杆和竖向剪刀撑。3.2支架计算3.2.1荷载分析①支架钢管自重，可按表1查取。②钢筋砼容重按25kN/m3，按最大值边板取用6.35m3计算，则：25×6.35×8÷2÷9.4=67.55Kpa③施工人员、施工料具堆放、运输荷载:2.0kPa荷载组合计算强度:q=1.2×(②+③)计算刚度:q=1.2×(②+③)3.2.2支架检算（1）、底模检算第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页底模采用δ＝15mm的竹胶板,直接搁置于间距L=20cm的10×10cm横向方木上，按连续梁考虑,取单位长度(1.0米)板宽进行计算。荷载组合:q=1.2×(67.55+2.0)=83.46kN/m竹胶板（δ＝15mm）截面参数及材料力学性能指标:承载力检算：强度：Mmax=ql2/10=83.46×0.2×0.2/10=0.334KN.Mσmax=Mmax/W=0.334×106/1.67×105=2MPa<[σ0]=80MPa合格刚度：荷载:q=1.2×(67.55+2.0)=83.46kN/mf=ql4/150EI=83.46×2004/150×6×103×8.33×106=0.018mm[f0]=200/400=0.50mmf小于[f0]合格（2）、横向方木检算横向方木间距50cm搁置于架管顶托上,横向方木规格为100mm×100mm,横向方木亦按连续梁考虑。荷载组合:q1=1.2×(67.55+2.0)×0.5+0.5×0.10×0.10=41.735KN/M承载力计算:强度:Mmax=q1L3/10=41.735×0.53/10=0.522KN.mσmax=Mmax/W=0.522×106/1.67*105=3.126MPa<[σ0]=10.8MPa合格第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页刚度:荷载:q=1.2×（67.55+2.0）×0.5=41.73kN/mf=qL4/150EI=41.73×5004/150×9.9×103×8.33*106=0.211mm[f0]=250/400=0.625mmf<[f0]合格（3）支架立杆计算每根立杆所承受的坚向力按其所支撑面积内的荷载计算，忽略横向方木自重不计，则纵向方木传递的集中力（均以0.5米计算）：P1=1.2*(67.55+2.0)*0.5*0.5+0.09*0.5=...
