施工手册(第四版)第二十一章构筑物工程21-6 电视塔VIP免费

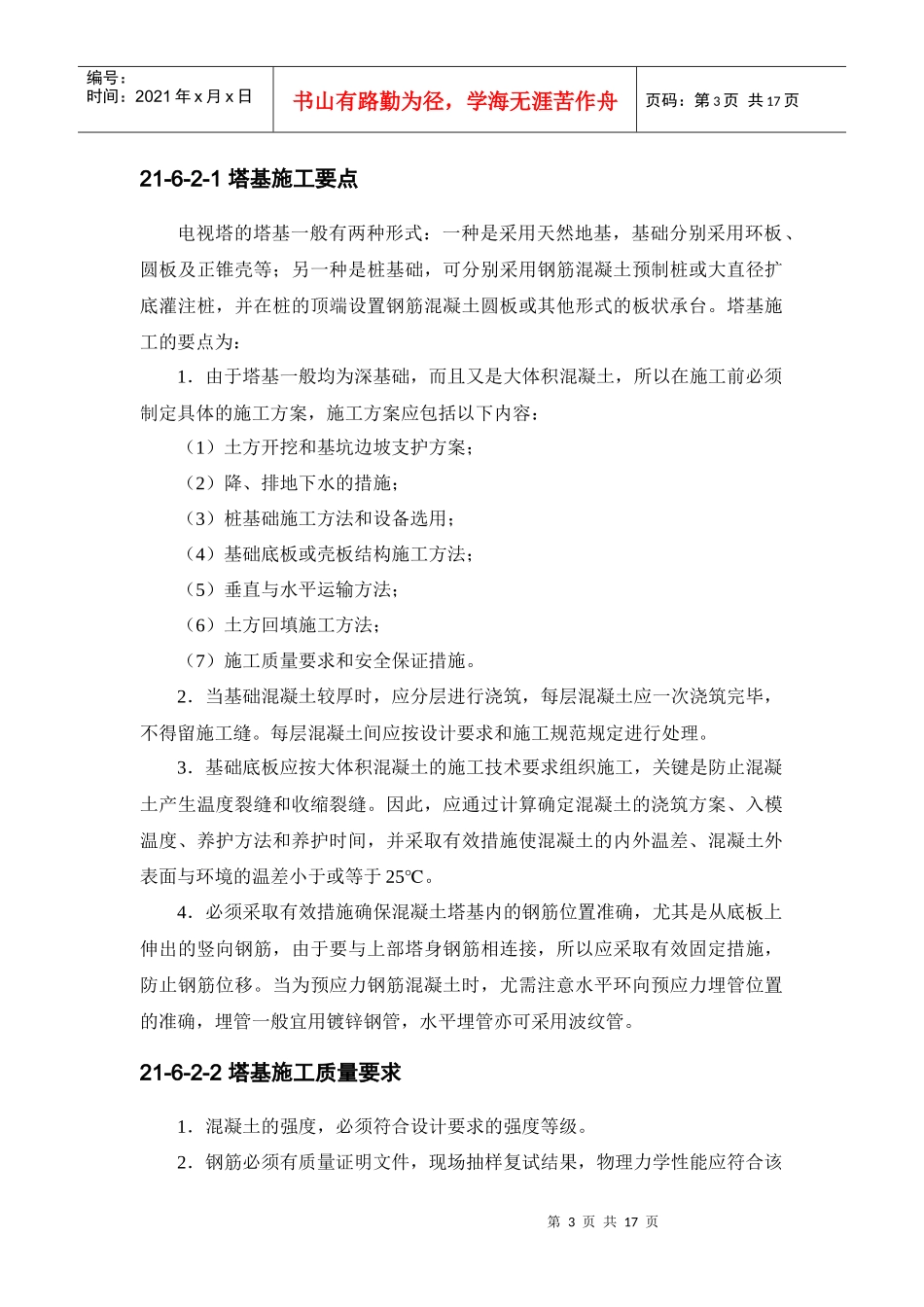

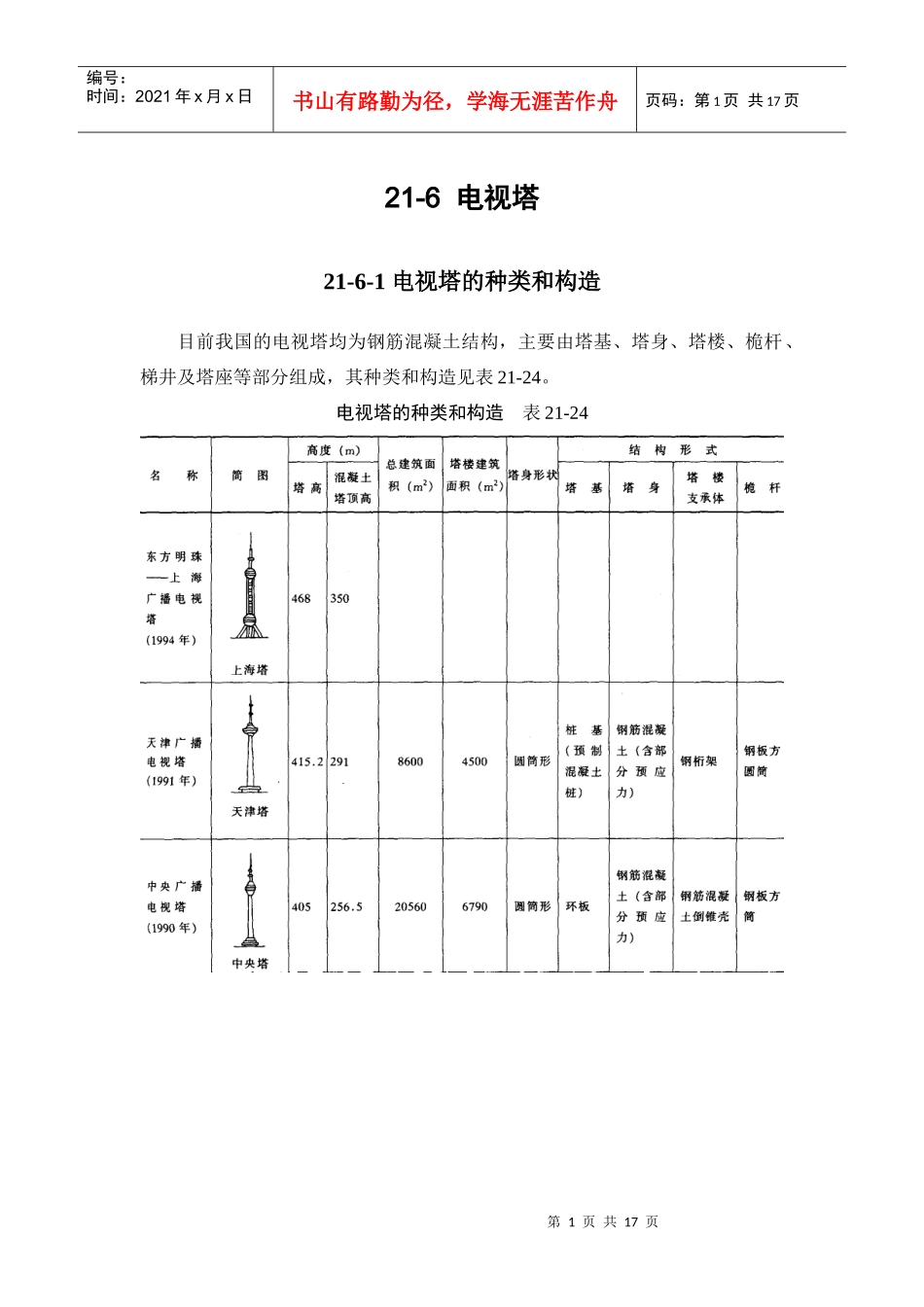

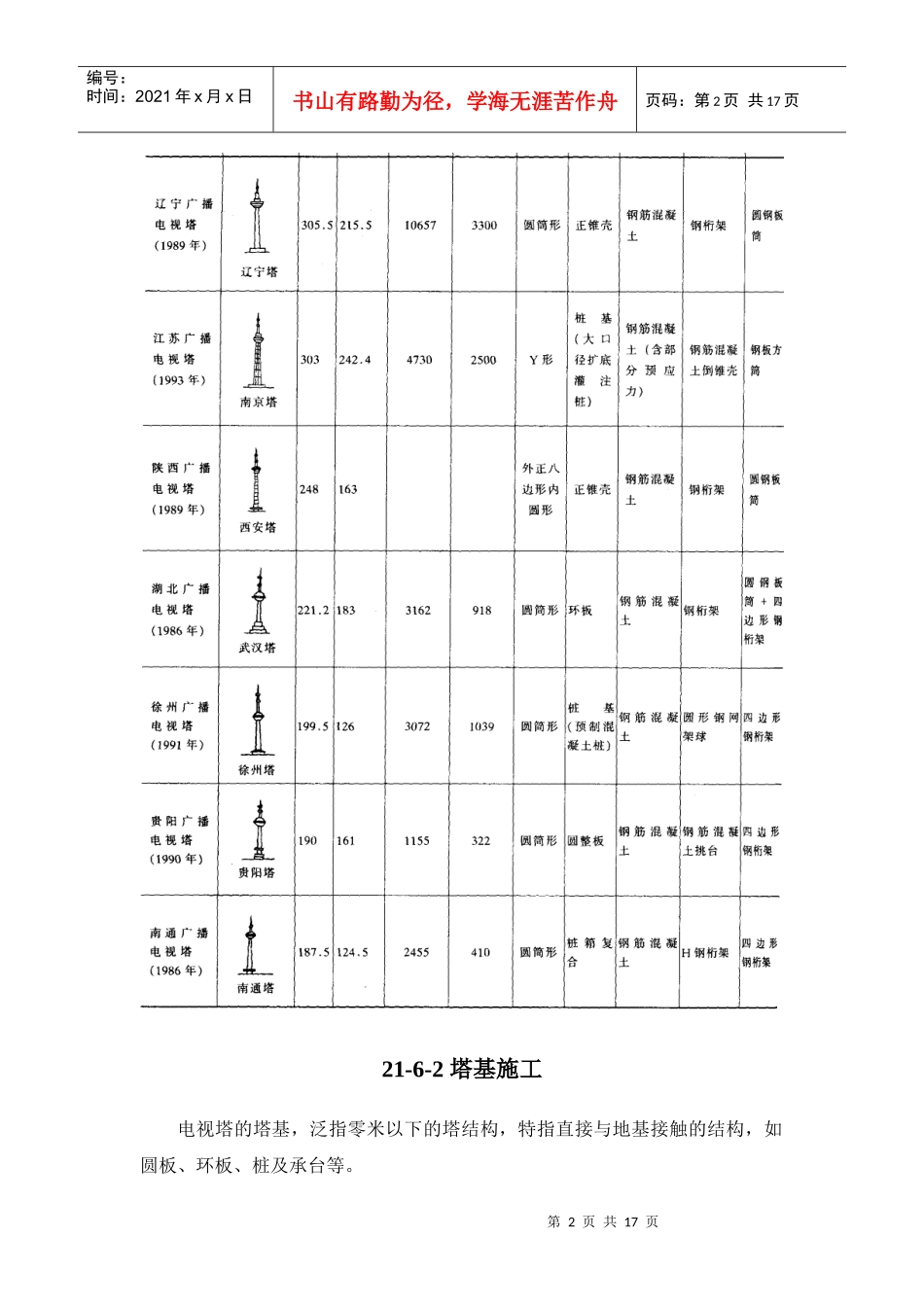

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页21-6电视塔21-6-1电视塔的种类和构造目前我国的电视塔均为钢筋混凝土结构，主要由塔基、塔身、塔楼、桅杆、梯井及塔座等部分组成，其种类和构造见表21-24。电视塔的种类和构造表21-24第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页21-6-2塔基施工电视塔的塔基，泛指零米以下的塔结构，特指直接与地基接触的结构，如圆板、环板、桩及承台等。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页21-6-2-1塔基施工要点电视塔的塔基一般有两种形式：一种是采用天然地基，基础分别采用环板、圆板及正锥壳等；另一种是桩基础，可分别采用钢筋混凝土预制桩或大直径扩底灌注桩，并在桩的顶端设置钢筋混凝土圆板或其他形式的板状承台。塔基施工的要点为：1．由于塔基一般均为深基础，而且又是大体积混凝土，所以在施工前必须制定具体的施工方案，施工方案应包括以下内容：（1）土方开挖和基坑边坡支护方案；（2）降、排地下水的措施；（3）桩基础施工方法和设备选用；（4）基础底板或壳板结构施工方法；（5）垂直与水平运输方法；（6）土方回填施工方法；（7）施工质量要求和安全保证措施。2．当基础混凝土较厚时，应分层进行浇筑，每层混凝土应一次浇筑完毕，不得留施工缝。每层混凝土间应按设计要求和施工规范规定进行处理。3．基础底板应按大体积混凝土的施工技术要求组织施工，关键是防止混凝土产生温度裂缝和收缩裂缝。因此，应通过计算确定混凝土的浇筑方案、入模温度、养护方法和养护时间，并采取有效措施使混凝土的内外温差、混凝土外表面与环境的温差小于或等于25℃。4．必须采取有效措施确保混凝土塔基内的钢筋位置准确，尤其是从底板上伸出的竖向钢筋，由于要与上部塔身钢筋相连接，所以应采取有效固定措施，防止钢筋位移。当为预应力钢筋混凝土时，尤需注意水平环向预应力埋管位置的准确，埋管一般宜用镀锌钢管，水平埋管亦可采用波纹管。21-6-2-2塔基施工质量要求1．混凝土的强度，必须符合设计要求的强度等级。2．钢筋必须有质量证明文件，现场抽样复试结果，物理力学性能应符合该第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页种钢材的技术标准。3．基础位置尺寸的允许偏差，不得超过下列数值：（1）基础中心点对设计中心的位移小于或等于10mm；（2）底板结构厚度小于或等于＋20mm；（3）底板边长、环板（圆板）外半径小于或等于＋50mm；（4）环板内半径小于或等于－50mm。21-6-3塔身施工21-6-3-1塔身施工要点塔身是电视塔的主体，塔身高度一般占总高度的2/3~3/4，采用现浇钢筋混凝土或预应力钢筋混凝土，混凝土用量为总量的50%~70%。因此，塔身施工的速度与质量，控制着整个电视塔的进度与质量。塔身施工要点如下：1．施工方法选择塔身施工方法常见的有滑模、倒模、爬模、升模等几种。具体选用哪种施工方法，要根据塔身设计形式、高度、施工设备条件，以能满足建筑、结构的功能要求及综合效益为主要原则。应尽量采用成熟的施工工艺，当采用新工艺和新方法时，应先做好技术论证和必要的试验，取得可靠的数据后方可实施。目前国内一些电视塔的施工方法见表21-25。表21-25名称高度（m）施工方法天津广播电视塔415.2液压滑动模板工艺中央广播电视塔405液压滑动模板工艺和倒模工艺辽宁广播电视塔305.5液压滑动模板工艺江苏广播电视塔303电动和手动爬架倒模工艺陕西广播电视塔248电动提模工艺湖北广播电视塔221.2倒模（移置式模板）工艺徐州广播电视塔199.5液压滑动模板工艺对于圆形塔身宜用滑模及滑框倒模工艺；对于多边形、肢腿式塔身，为保证棱体的直线度及外表平整，宜采用提模、爬模工艺。第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页2．模板和平台系统设计塔身施工的模板系统设计应包括模板、支撑约束、连接件、提升架等，并应符合以下原则：（1）强度可靠，刚度符合设计要求；...
