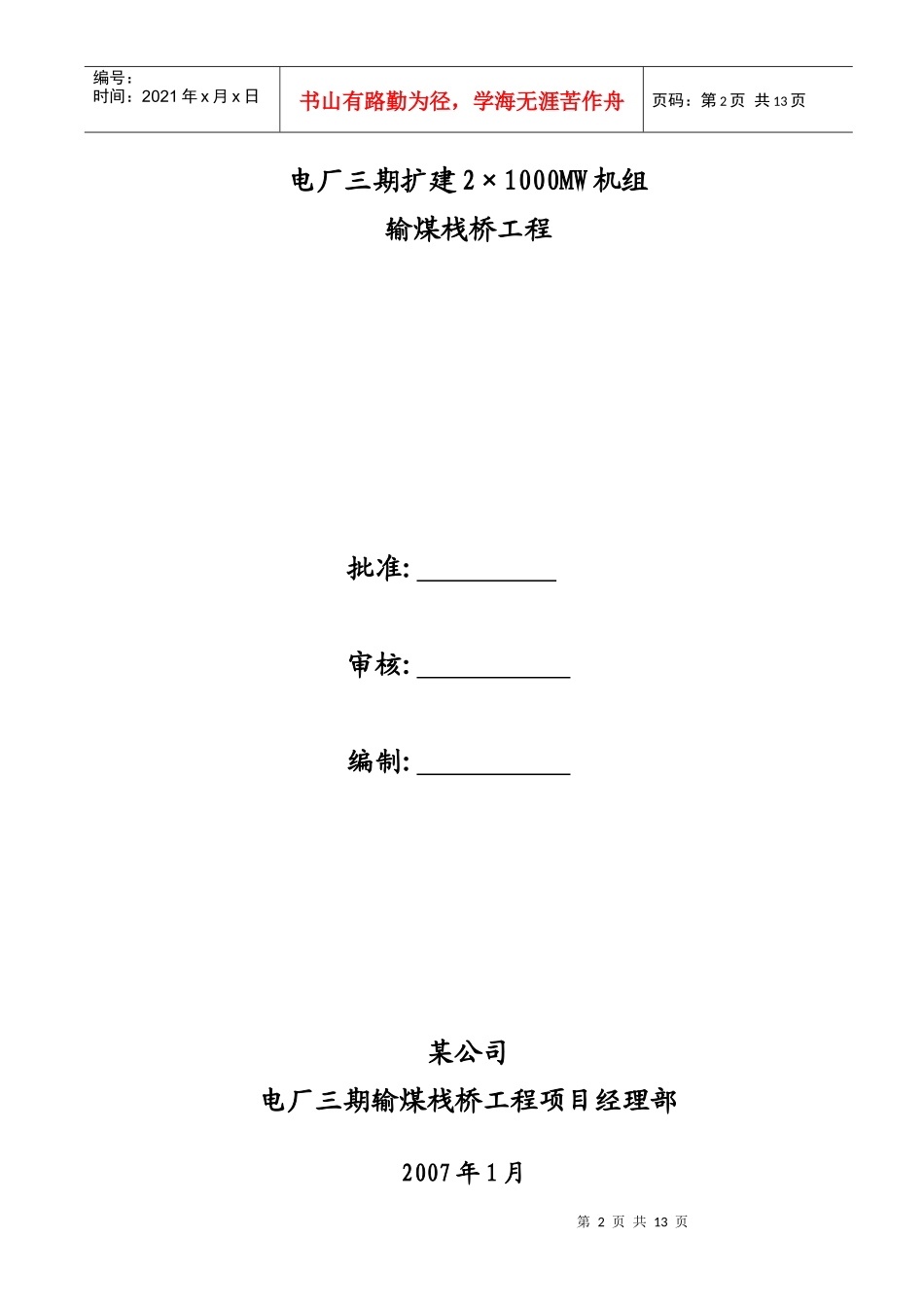

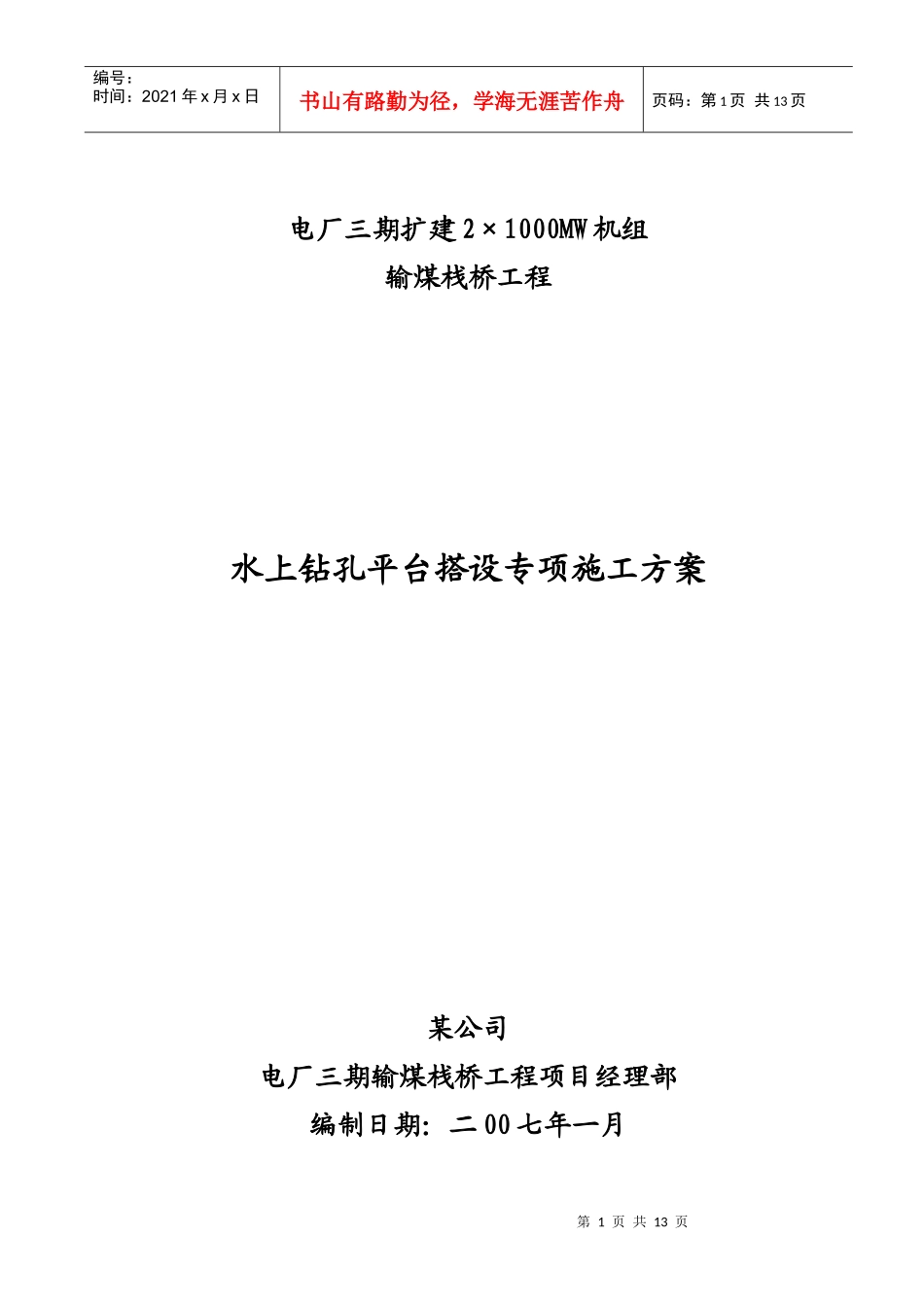

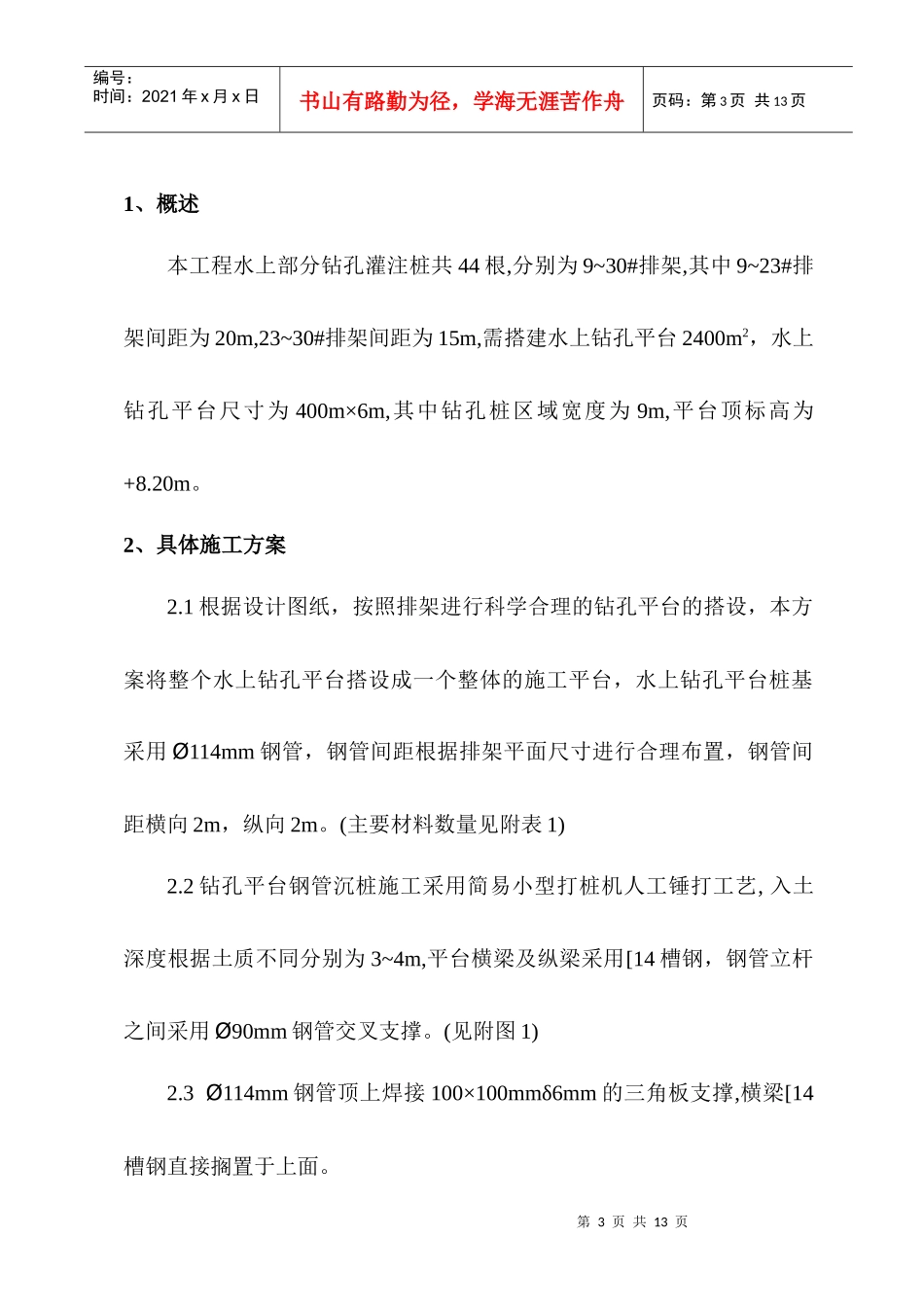

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页电厂三期扩建2×1000MW机组输煤栈桥工程水上钻孔平台搭设专项施工方案某公司电厂三期输煤栈桥工程项目经理部编制日期：二00七年一月第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页电厂三期扩建2×1000MW机组输煤栈桥工程批准:审核:编制:某公司电厂三期输煤栈桥工程项目经理部2007年1月第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页1、概述本工程水上部分钻孔灌注桩共44根,分别为9~30#排架,其中9~23#排架间距为20m,23~30#排架间距为15m,需搭建水上钻孔平台2400m2，水上钻孔平台尺寸为400m×6m,其中钻孔桩区域宽度为9m,平台顶标高为+8.20m。2、具体施工方案2.1根据设计图纸，按照排架进行科学合理的钻孔平台的搭设，本方案将整个水上钻孔平台搭设成一个整体的施工平台，水上钻孔平台桩基采用Ø114mm钢管，钢管间距根据排架平面尺寸进行合理布置，钢管间距横向2m，纵向2m。(主要材料数量见附表1)2.2钻孔平台钢管沉桩施工采用简易小型打桩机人工锤打工艺,入土深度根据土质不同分别为3~4m,平台横梁及纵梁采用[14槽钢，钢管立杆之间采用Ø90mm钢管交叉支撑。(见附图1)2.3Ø114mm钢管顶上焊接100×100mmδ6mm的三角板支撑,横梁[14槽钢直接搁置于上面。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页2.4钢管与纵横梁[14槽钢的连接采用100×100mmδ6mm的三角板两边绑焊或Ø10的钢筋包焊。(见附图2)附图1钻孔灌注桩施工平台简图200020002000○○○○2000○○○○2000○○○○○○○○Ø114钢管2000○○○○2000[14槽钢○○○○2000○○○○6000平台平面图第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页2000200020002000[[[[[[[14槽钢横杆Ø90钢管泥面Ø114钢管L=10000扫地杆附表1钻孔平台主要材料数量表序号材料尺寸数量总量备注1钢管Ø114mm×δ4mm×10m7927920m重复使用2钢管Ø90mm×δ2.5mm×6m12007200m重复使用3[146m~9m1400m重复使用45cm厚木板300m2重复使用5钢栏杆Ф48钢管790m200020002000○○○○2000○○○○2000○○○○○○○○Ø114钢管2000○○○○2000[14槽钢○○○○2000○○○○6000平台平面图第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页附图2Ø114钢管焊接点[14槽钢100×100mmØ10钢筋δ6mm钢板加固方案1加固方案23、施工平台验算书3.1、[14槽钢的强度与刚度验算允许挠度：跨中[f/L]=1/250、悬臂[f/L]=1/400钢材允许抗弯和抗拉强度：[σ]=1.7×105KN/m2钢材弹性模量E=2.1×108KN/m2[14槽钢截面系数W=80.5cm3[14槽钢惯性矩I=563.7cm43.1.1强度验算M=PL0/4=0.25×130/6×2=10.8KN·m所需抗弯截面系数[W]=M/[σ]=10.8/1.7×105=63.5cm3
