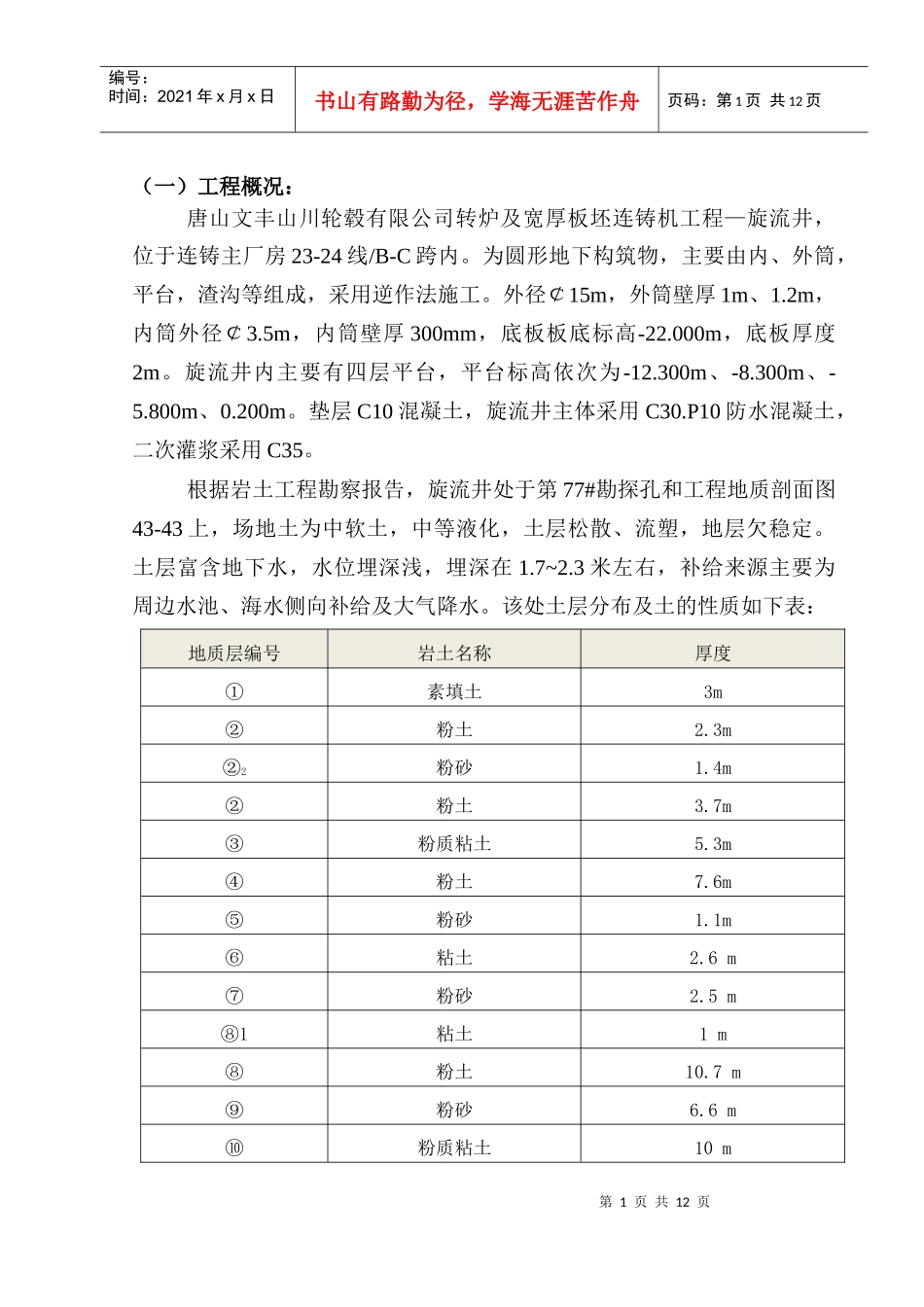

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页（一）工程概况：唐山文丰山川轮毂有限公司转炉及宽厚板坯连铸机工程—旋流井，位于连铸主厂房23-24线/B-C跨内。为圆形地下构筑物，主要由内、外筒，平台，渣沟等组成，采用逆作法施工。外径￠15m，外筒壁厚1m、1.2m，内筒外径￠3.5m，内筒壁厚300mm，底板板底标高-22.000m，底板厚度2m。旋流井内主要有四层平台，平台标高依次为-12.300m、-8.300m、-5.800m、0.200m。垫层C10混凝土，旋流井主体采用C30.P10防水混凝土，二次灌浆采用C35。根据岩土工程勘察报告，旋流井处于第77#勘探孔和工程地质剖面图43-43上，场地土为中软土，中等液化，土层松散、流塑，地层欠稳定。土层富含地下水，水位埋深浅，埋深在1.7~2.3米左右，补给来源主要为周边水池、海水侧向补给及大气降水。该处土层分布及土的性质如下表：地质层编号岩土名称厚度①素填土3m②粉土2.3m②2粉砂1.4m②粉土3.7m③粉质粘土5.3m④粉土7.6m⑤粉砂1.1m⑥粘土2.6m⑦粉砂2.5m⑧1粘土1m⑧粉土10.7m⑨粉砂6.6m⑩粉质粘土10m第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页（二）编制依据：本方案依据旋流井施工图：264M424J201-*、现行建筑施工规范、施工合同、现场实际机具设备准备情况编制。采用的规范清单如下：GB50026-93工程测量规范GB50202-2002建筑地基基础施工质量验收规范GB50204-2002混凝土结构工程施工质量验收规范GB50208-2002地下防水工程质量验收规范JGJ18-2003钢筋焊接及验收规程JGJ81-2002建筑钢结构焊接及验收规程GB50300-2001建筑工程施工质量验收统一标准GBJ107-87混凝土强度检验评定标准YB9008-98工程测量成果检查验收和质量检验评定标准（三）施工部署：旋流井降水井布置详见降水方案，旋流井外筒采用逆作法施工顺序，先施工周边桩，待其达到设计强度后施工环梁和外筒筒壁。外筒和底板施工完毕后，再施工内筒和楼板。整个旋流井外筒壁及底板分七节制作完成，第一节-4.000m~-7.400m，第二节-7.400m~-10.400m，第三节-10.400m~-12.600m，第四节-12.600m~-15.600m，第五节-15.600m~-19.600m，第六节-19.600m~-22.00m，最后反做最上一节+0.200~-4.000m。施工顺序：⑴放线⑵护壁桩施工⑶井点降水⑷土方开挖至-7.7m冠梁及第一节筒壁钢筋绑扎、支模⑸浇筑混凝土⑹养护⑺拆模并运出基坑外⑻第二节土方开挖⑼重复⑷~⑺(10)底板垫层(11)绑扎底板钢筋(12)封底混凝土浇筑(13)旋流井内部结构施工(14)环梁以上结构施工。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页3.2施工准备3.2.1施工技术准备3.2.1.1熟悉和审查施工图纸。拿到设计图纸后，及时进行图纸自审，会审并尽快请设计院进行设计交底，熟悉工程的所有环节。3.2.1.2工程项目开工前，根据本工程特点，编制项目施工组织设计和关键、特殊工序施工作业设计，施工人员严格按此施工。3.2.1.3配全配齐技术标准和标准图集。作好各种计量器具的检测、原材料的复检、配合比的委托工作，保证施工的顺利进行。3.2.1.4作好分部、分项工程的技术交底工作，并及时准确的向施工班组交底。3.2.2物资设备准备3.2.2.1根据施工预算的材料分析和施工进度计划要求，编制建筑材料需要量计划，为施工备料等提供依据。3.2.2.2根据施工方案和进度计划要求，编制施工设备需要量计划，为组织运输和确定设备停放场地提供依据。3.2.2.3根据本工程的设计要求和采用的施工方法，提出埋件、钢筋、周转材料的技术资料、加工单，作好材料加工计划。3.2.2.4准备工程和施工用料，包括钢材、木材、水泥定货或催运进场；地方材料砂石储备；施工周转材料模板、脚手管购置并运进现场。3.3施工现场准备3.3.1根据建设（设计或测绘）单位提供的永久性坐标和高程，按照建筑总平面图要求，进行施工场地控制网测量。设置场永久性控制测量标桩，建立测量控制网。3.3.2场地平整，清除地面、地下障碍物，进行平面布置，如设置临时供水、供电、照明、通讯线路；修筑临时道路和排水沟；搭设临时设施；准备材料、半成品、施...
