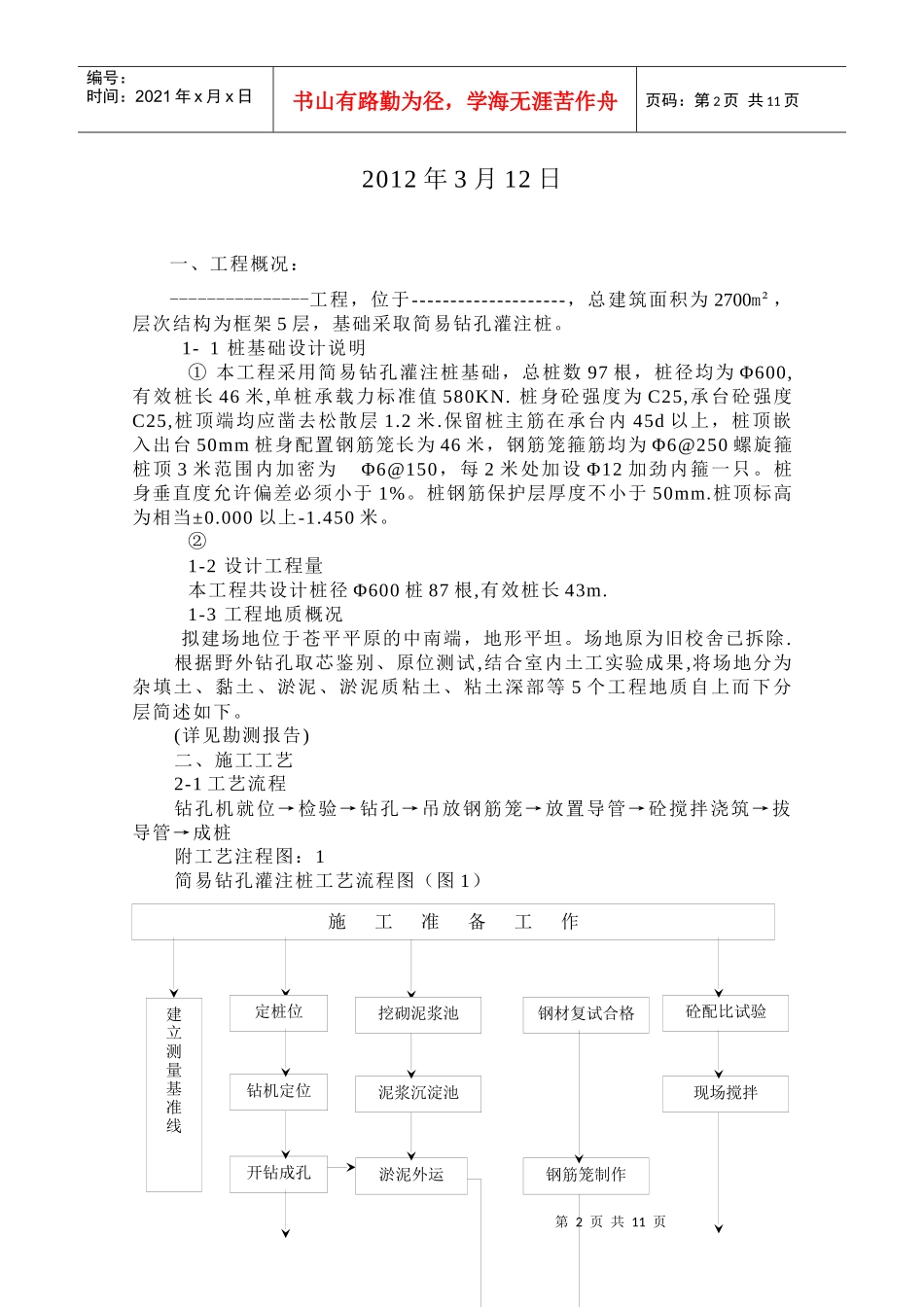

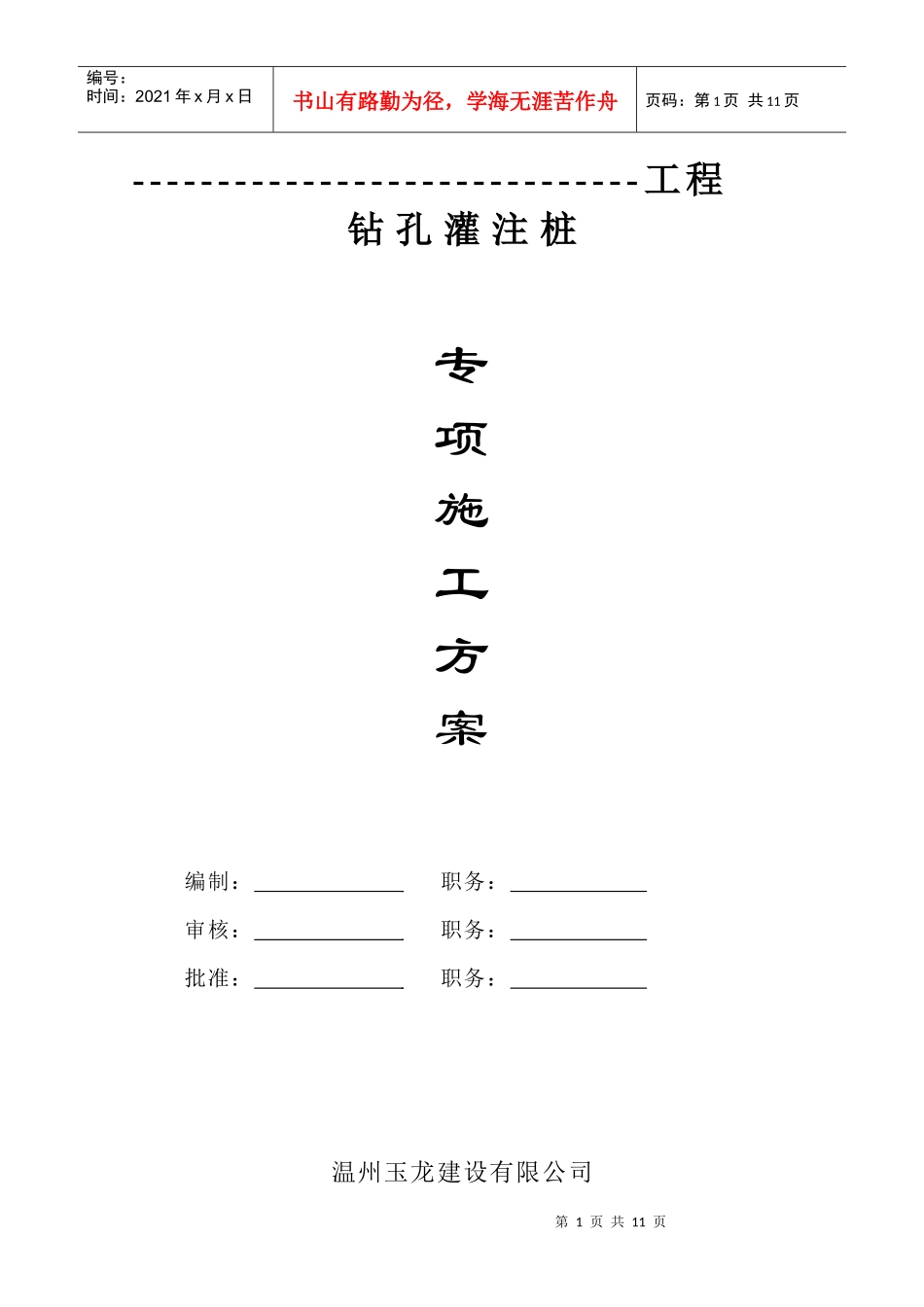

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页------------------------------工程钻孔灌注桩专项施工方案编制：职务：审核：职务：批准：职务：温州玉龙建设有限公司第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2012年3月12日一、工程概况：---------------工程，位于--------------------，总建筑面积为2700m²，层次结构为框架5层，基础采取简易钻孔灌注桩。1-1桩基础设计说明①本工程采用简易钻孔灌注桩基础，总桩数97根，桩径均为Φ600,有效桩长46米,单桩承载力标准值580KN.桩身砼强度为C25,承台砼强度C25,桩顶端均应凿去松散层1.2米.保留桩主筋在承台内45d以上，桩顶嵌入出台50mm桩身配置钢筋笼长为46米，钢筋笼箍筋均为Φ6@250螺旋箍桩顶3米范围内加密为Φ6@150，每2米处加设Φ12加劲内箍一只。桩身垂直度允许偏差必须小于1%。桩钢筋保护层厚度不小于50mm.桩顶标高为相当±0.000以上-1.450米。②1-2设计工程量本工程共设计桩径Φ600桩87根,有效桩长43m.1-3工程地质概况拟建场地位于苍平平原的中南端，地形平坦。场地原为旧校舍已拆除.根据野外钻孔取芯鉴别、原位测试,结合室内土工实验成果,将场地分为杂填土、黏土、淤泥、淤泥质粘土、粘土深部等5个工程地质自上而下分层简述如下。(详见勘测报告)二、施工工艺2-1工艺流程钻孔机就位→检验→钻孔→吊放钢筋笼→放置导管→砼搅拌浇筑→拔导管→成桩附工艺注程图：1简易钻孔灌注桩工艺流程图（图1）施工准备工作建立测量基准线定桩位钻机定位开钻成孔钢材复试合格淤泥外运砼配比试验泥浆沉淀池钢筋笼制作挖砌泥浆池现场搅拌第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页三、施工准备3-1技术准备①认真研究桩基施工图纸，了解地质情况，参加图纸技术交底，熟悉合同规定要求。②研究场地岩土情况和特征，熟悉钻进特点，以便在施工中对可能发生的问题及时掌握作到防范于未然。③编制施工组织设计，向班组认真讲解，规范交底。④原材料取样送验，按要求制作试块，控制坍落度，满足设计要求。3-2施工现场准备①认真组织测量放线，确保定位准确。终孔验收下钢筋笼下导管砼灌筑导管起卸灌注成桩钢筋笼存放砼运输测试坍落度试块制作水中养护试验淤泥外运第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页②清除现场障碍，搞好场地平整。③搞好水电线路的布置与安装，做到安全用电。④作好材料堆放和现场的排水、排浆设施。⑤落实排污和道路的清除，确保道路畅通。四、施工现场平布布置为确保施工质量、安全及工期，搞好文明施工，根据现场场地环境条件和项目等特点，本着科学、合理、方便的原则，对现场进行有关的布置。简易钻孔灌注桩机施工，1台桩机筑1个2m的泥浆池，浆池内设置3PNL泥浆泵1台，以便泥图外运。在小区的南侧便道上设置钢筋笼制作场地，导管冲洗点随机移动，冲洗点的泥浆连通泥浆池。五、物资准备5-1施工机械和机具要及时运到施工现场，提前作好机械设备安装、调试、试运转，确保施工中正常运行。5-2做好钢筋、商品砼等主要材料的用量计划，货源安排，并提前做好检测工作。六、施工水电及机械配备6-1施工用水为自来水，本工程总用电量约5000度。本工程的主要施工设备及附属设备见表序号名称规格单位功率数量备注1简易钻机TH-55台4012电焊机8X1-630台1413灌浆导管Φ210m3第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页4泥浆泵3PNL台1.516-2施工机械检修与保养①设备进场后作好编号登记工作，所有进场设备须经过检修保养，以保证施工设备完好。②操作人员必须时刻注意机械设备运转情况，发现问题及时处理。③各类电器设备必须安全可靠，发现有陈旧不符规格的及时更换，为确保用电安全，电器必须严格按规范操作、接地、接零和使用漏电保护器。七、施工测量方案施工测量是整个工程的关键，因此，必须认真拟定测定方案，落实测量准确性的保证措施。7-1测量定位的全站仪、...
