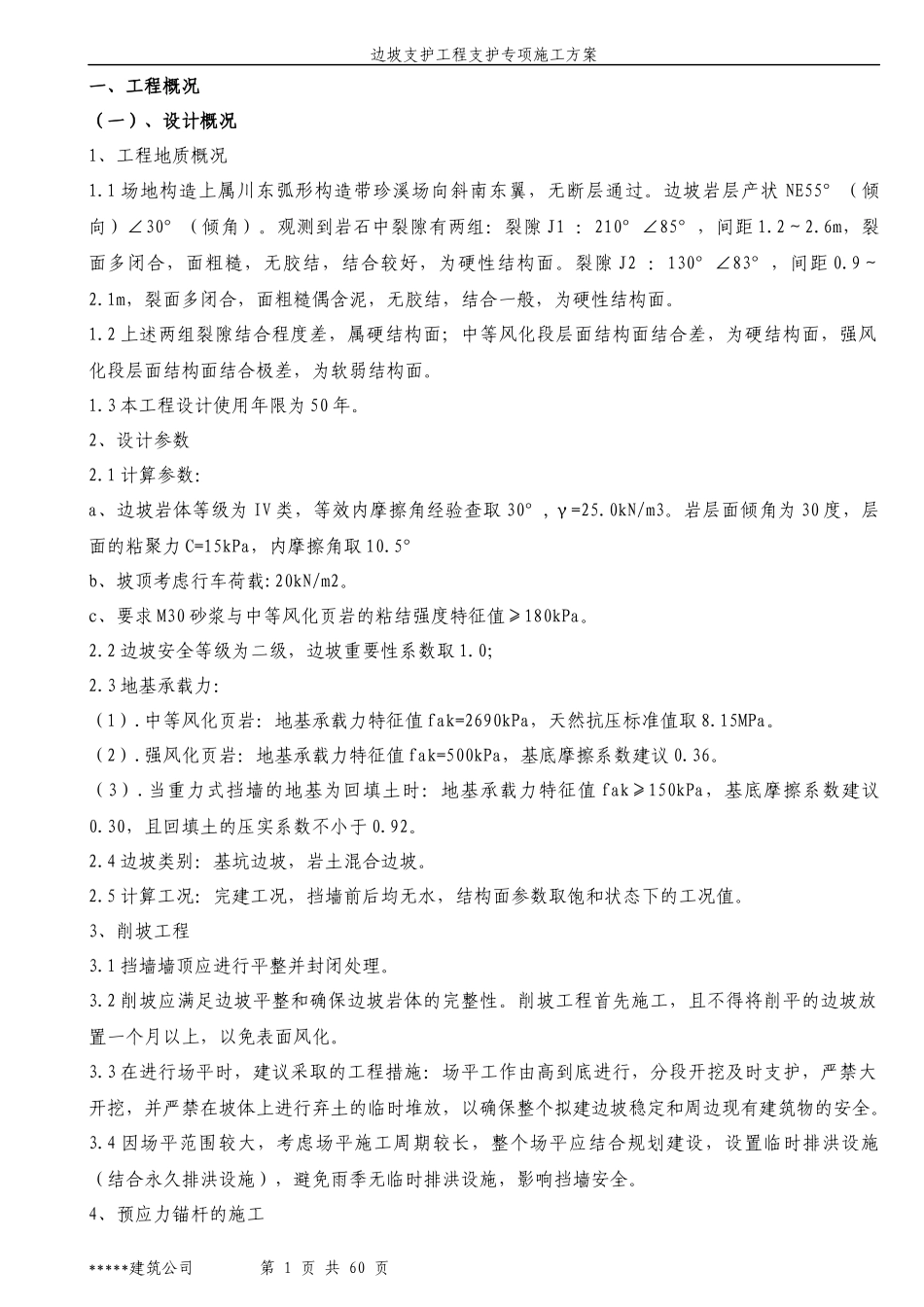

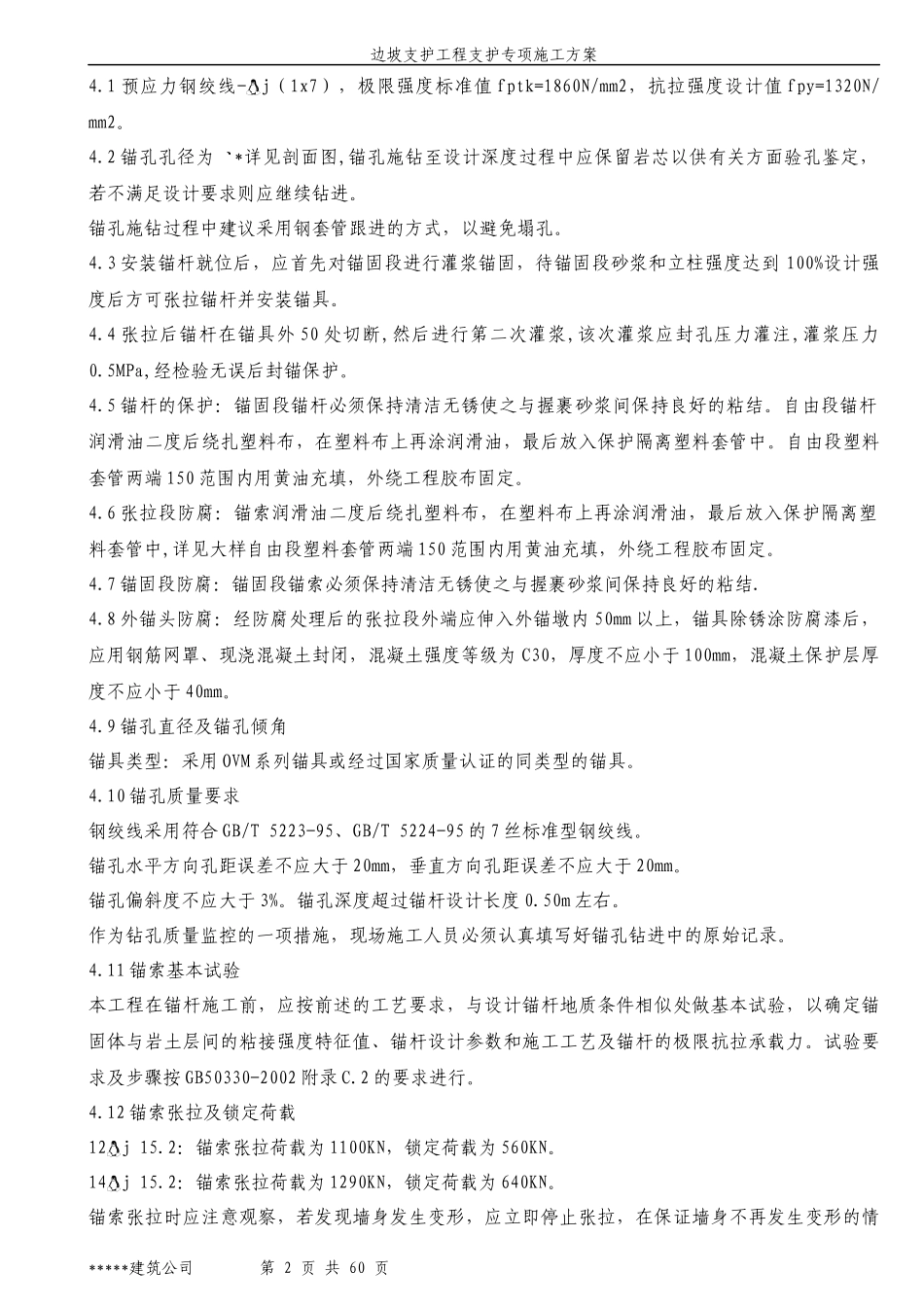

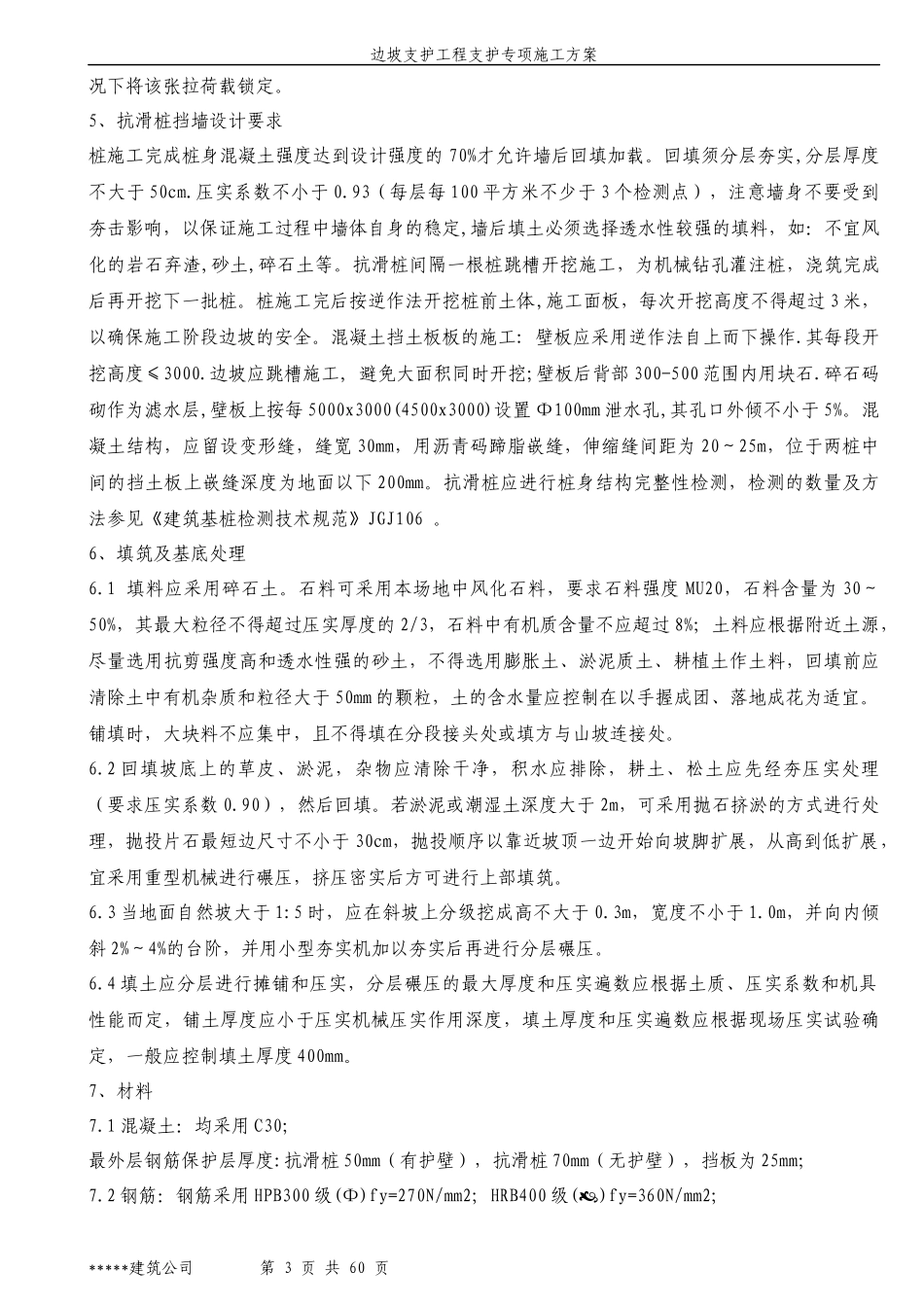

边坡支护工程支护专项施工方案一、工程概况（一）、设计概况1、工程地质概况1.1场地构造上属川东弧形构造带珍溪场向斜南东翼，无断层通过。边坡岩层产状NE55°（倾向）∠30°（倾角）。观测到岩石中裂隙有两组：裂隙J1：210°∠85°，间距1.2～2.6m，裂面多闭合，面粗糙，无胶结，结合较好，为硬性结构面。裂隙J2：130°∠83°，间距0.9～2.1m，裂面多闭合，面粗糙偶含泥，无胶结，结合一般，为硬性结构面。1.2上述两组裂隙结合程度差，属硬结构面；中等风化段层面结构面结合差，为硬结构面，强风化段层面结构面结合极差，为软弱结构面。1.3本工程设计使用年限为50年。2、设计参数2.1计算参数：a、边坡岩体等级为IV类，等效内摩擦角经验查取30°,γ=25.0kN/m3。岩层面倾角为30度，层面的粘聚力C=15kPa，内摩擦角取10.5°b、坡顶考虑行车荷载:20kN/m2。c、要求M30砂浆与中等风化页岩的粘结强度特征值≥180kPa。2.2边坡安全等级为二级，边坡重要性系数取1.0；2.3地基承载力：（1）.中等风化页岩：地基承载力特征值fak=2690kPa，天然抗压标准值取8.15MPa。（2）.强风化页岩：地基承载力特征值fak=500kPa，基底摩擦系数建议0.36。（3）.当重力式挡墙的地基为回填土时：地基承载力特征值fak≥150kPa，基底摩擦系数建议0.30，且回填土的压实系数不小于0.92。2.4边坡类别：基坑边坡，岩土混合边坡。2.5计算工况：完建工况，挡墙前后均无水，结构面参数取饱和状态下的工况值。3、削坡工程3.1挡墙墙顶应进行平整并封闭处理。3.2削坡应满足边坡平整和确保边坡岩体的完整性。削坡工程首先施工，且不得将削平的边坡放置一个月以上，以免表面风化。3.3在进行场平时，建议采取的工程措施：场平工作由高到底进行，分段开挖及时支护，严禁大开挖，并严禁在坡体上进行弃土的临时堆放，以确保整个拟建边坡稳定和周边现有建筑物的安全。3.4因场平范围较大，考虑场平施工周期较长，整个场平应结合规划建设，设置临时排洪设施（结合永久排洪设施），避免雨季无临时排洪设施，影响挡墙安全。4、预应力锚杆的施工*****建筑公司第1页共60页边坡支护工程支护专项施工方案4.1预应力钢绞线-j（1x7），极限强度标准值fptk=1860N/mm2，抗拉强度设计值fpy=1320N/mm2。4.2锚孔孔径为*详见剖面图,锚孔施钻至设计深度过程中应保留岩芯以供有关方面验孔鉴定，若不满足设计要求则应继续钻进。锚孔施钻过程中建议采用钢套管跟进的方式，以避免塌孔。4.3安装锚杆就位后，应首先对锚固段进行灌浆锚固，待锚固段砂浆和立柱强度达到100%设计强度后方可张拉锚杆并安装锚具。4.4张拉后锚杆在锚具外50处切断,然后进行第二次灌浆,该次灌浆应封孔压力灌注,灌浆压力0.5MPa,经检验无误后封锚保护。4.5锚杆的保护：锚固段锚杆必须保持清洁无锈使之与握裹砂浆间保持良好的粘结。自由段锚杆润滑油二度后绕扎塑料布，在塑料布上再涂润滑油，最后放入保护隔离塑料套管中。自由段塑料套管两端150范围内用黄油充填，外绕工程胶布固定。4.6张拉段防腐：锚索润滑油二度后绕扎塑料布，在塑料布上再涂润滑油，最后放入保护隔离塑料套管中,详见大样自由段塑料套管两端150范围内用黄油充填，外绕工程胶布固定。4.7锚固段防腐：锚固段锚索必须保持清洁无锈使之与握裹砂浆间保持良好的粘结.4.8外锚头防腐：经防腐处理后的张拉段外端应伸入外锚墩内50mm以上，锚具除锈涂防腐漆后，应用钢筋网罩、现浇混凝土封闭，混凝土强度等级为C30，厚度不应小于100mm，混凝土保护层厚度不应小于40mm。4.9锚孔直径及锚孔倾角锚具类型：采用OVM系列锚具或经过国家质量认证的同类型的锚具。4.10锚孔质量要求钢绞线采用符合GB/T5223-95、GB/T5224-95的7丝标准型钢绞线。锚孔水平方向孔距误差不应大于20mm，垂直方向孔距误差不应大于20mm。锚孔偏斜度不应大于3%。锚孔深度超过锚杆设计长度0.50m左右。作为钻孔质量监控的一项措施，现场施工人员必须认真填写好锚孔钻进中的原始记录。4.11锚索基本试验本工程在锚杆施工前，应按前述的工艺要求，与设计锚杆地质条件相似处做基本试验，以确定锚固体与岩土层间的粘接强度特征值、锚杆设计参数和施工工艺及锚杆的极限抗...
