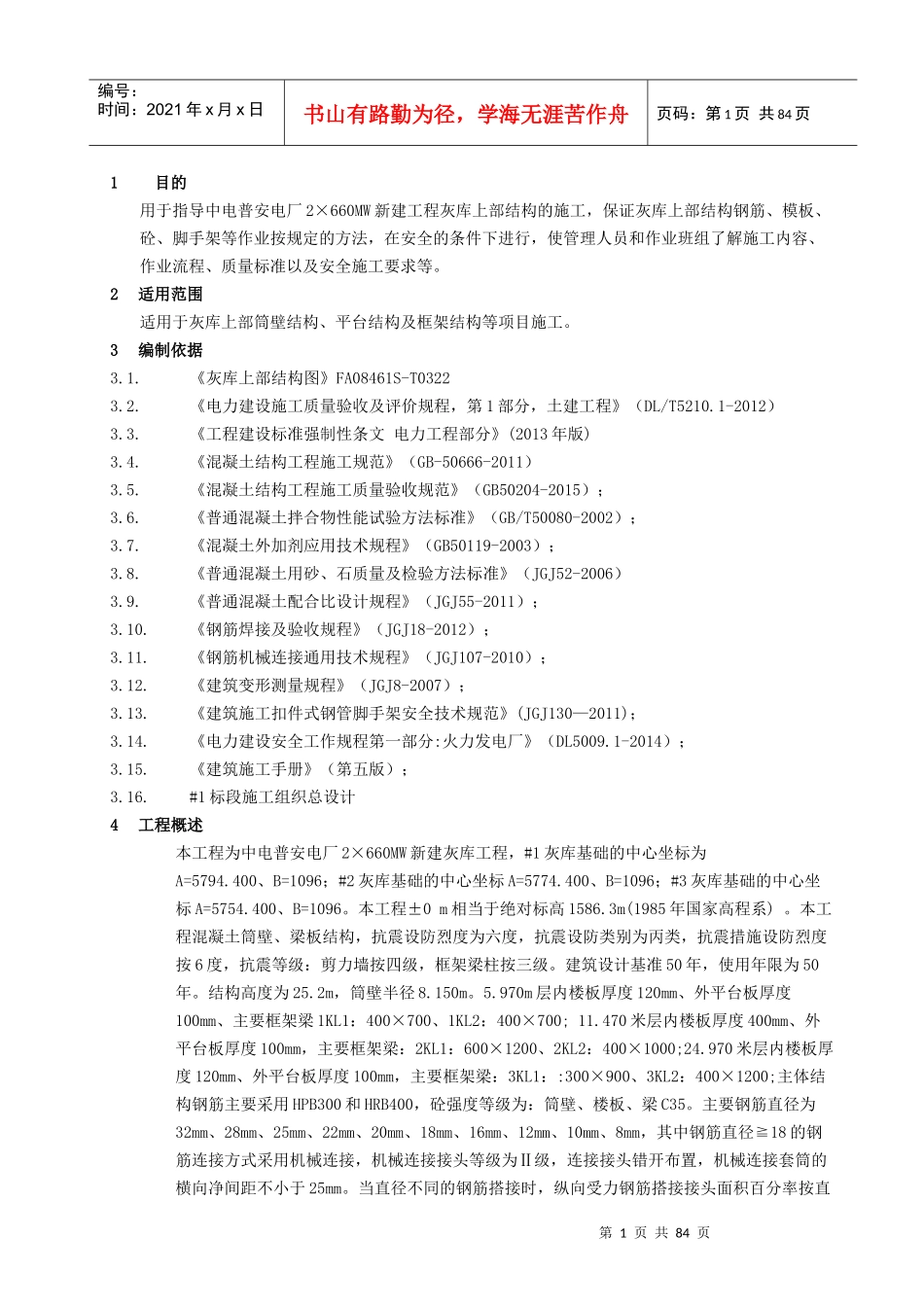

第1页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共84页1目的用于指导中电普安电厂2×660MW新建工程灰库上部结构的施工，保证灰库上部结构钢筋、模板、砼、脚手架等作业按规定的方法，在安全的条件下进行，使管理人员和作业班组了解施工内容、作业流程、质量标准以及安全施工要求等。2适用范围适用于灰库上部筒壁结构、平台结构及框架结构等项目施工。3编制依据3.1.《灰库上部结构图》FA08461S-T03223.2.《电力建设施工质量验收及评价规程，第1部分，土建工程》（DL/T5210.1-2012）3.3.《工程建设标准强制性条文电力工程部分》(2013年版)3.4.《混凝土结构工程施工规范》（GB-50666-2011）3.5.《混凝土结构工程施工质量验收规范》（GB50204-2015）；3.6.《普通混凝土拌合物性能试验方法标准》（GB/T50080-2002）；3.7.《混凝土外加剂应用技术规程》（GB50119-2003）；3.8.《普通混凝土用砂、石质量及检验方法标准》（JGJ52-2006）3.9.《普通混凝土配合比设计规程》（JGJ55-2011）；3.10.《钢筋焊接及验收规程》（JGJ18-2012）；3.11.《钢筋机械连接通用技术规程》（JGJ107-2010）；3.12.《建筑变形测量规程》（JGJ8-2007）；3.13.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2011)；3.14.《电力建设安全工作规程第一部分:火力发电厂》（DL5009.1-2014）；3.15.《建筑施工手册》（第五版）；3.16.#1标段施工组织总设计4工程概述本工程为中电普安电厂2×660MW新建灰库工程，#1灰库基础的中心坐标为A=5794.400、B=1096；#2灰库基础的中心坐标A=5774.400、B=1096；#3灰库基础的中心坐标A=5754.400、B=1096。本工程±0m相当于绝对标高1586.3m(1985年国家高程系)。本工程混凝土筒壁、梁板结构，抗震设防烈度为六度，抗震设防类别为丙类，抗震措施设防烈度按6度，抗震等级：剪力墙按四级，框架梁柱按三级。建筑设计基准50年，使用年限为50年。结构高度为25.2m，筒壁半径8.150m。5.970m层内楼板厚度120mm、外平台板厚度100mm、主要框架梁1KL1：400×700、1KL2：400×700;11.470米层内楼板厚度400mm、外平台板厚度100mm，主要框架梁：2KL1：600×1200、2KL2：400×1000;24.970米层内楼板厚度120mm、外平台板厚度100mm，主要框架梁：3KL1：:300×900、3KL2：400×1200;主体结构钢筋主要采用HPB300和HRB400，砼强度等级为：筒壁、楼板、梁C35。主要钢筋直径为32mm、28mm、25mm、22mm、20mm、18mm、16mm、12mm、10mm、8mm，其中钢筋直径≧18的钢筋连接方式采用机械连接，机械连接接头等级为Ⅱ级，连接接头错开布置，机械连接套筒的横向净间距不小于25mm。当直径不同的钢筋搭接时，纵向受力钢筋搭接接头面积百分率按直第2页共84页第1页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共84页径较小的钢筋计算。5作业准备5.1.人员准备序号工种职责人数备注01项目经理全面负责102项目副经理负责现场生产工作103技术负责人负责本工程的技术管理工作104技术员负责本工程的技术工作105施工员负责本工程的现场协调工作106质检员负责工程质量检查、验收107安全员负责工程安全检查、监督108材料员负责材料的供应209电工负责现场施工用电210测量员负责测量定位标高控制211钢筋工负责钢筋制作绑扎2012木工负责模板支安1013砼工负责混凝土的浇筑振捣1514架子工负责脚手架的搭设1015电焊工负责预埋件的制作216普工负责清理8电工、电焊工、架子工等特殊工种，其作业人员必须经过国家规定的专业培训，持相关证（特殊作业人员操作证）上岗；单项技术员全面负责单项工程技术策划、施工质量监督及现场管理调度工作；材料员负责施工用材料的采购、进场及检验工作。电工负责用电设备的维护和安全防护工作；工人要严格遵守操作工序，把好质量关，遵守现场安全文明施工管理规定，听从指挥，服从管理。5.2.机械准备序号机具名称单位数量备注1插入式振动棒根5用来振捣混凝土2振动器台1用来振动混凝土3抽水泵台4用来抽取地坑积水4移动式配电盘只5施工用电5翻斗车台1用来运送材料6钢筋切断机台2用来切断钢筋7钢筋弯曲机台2用来弯曲钢筋8钢筋调直机台1用来调...
