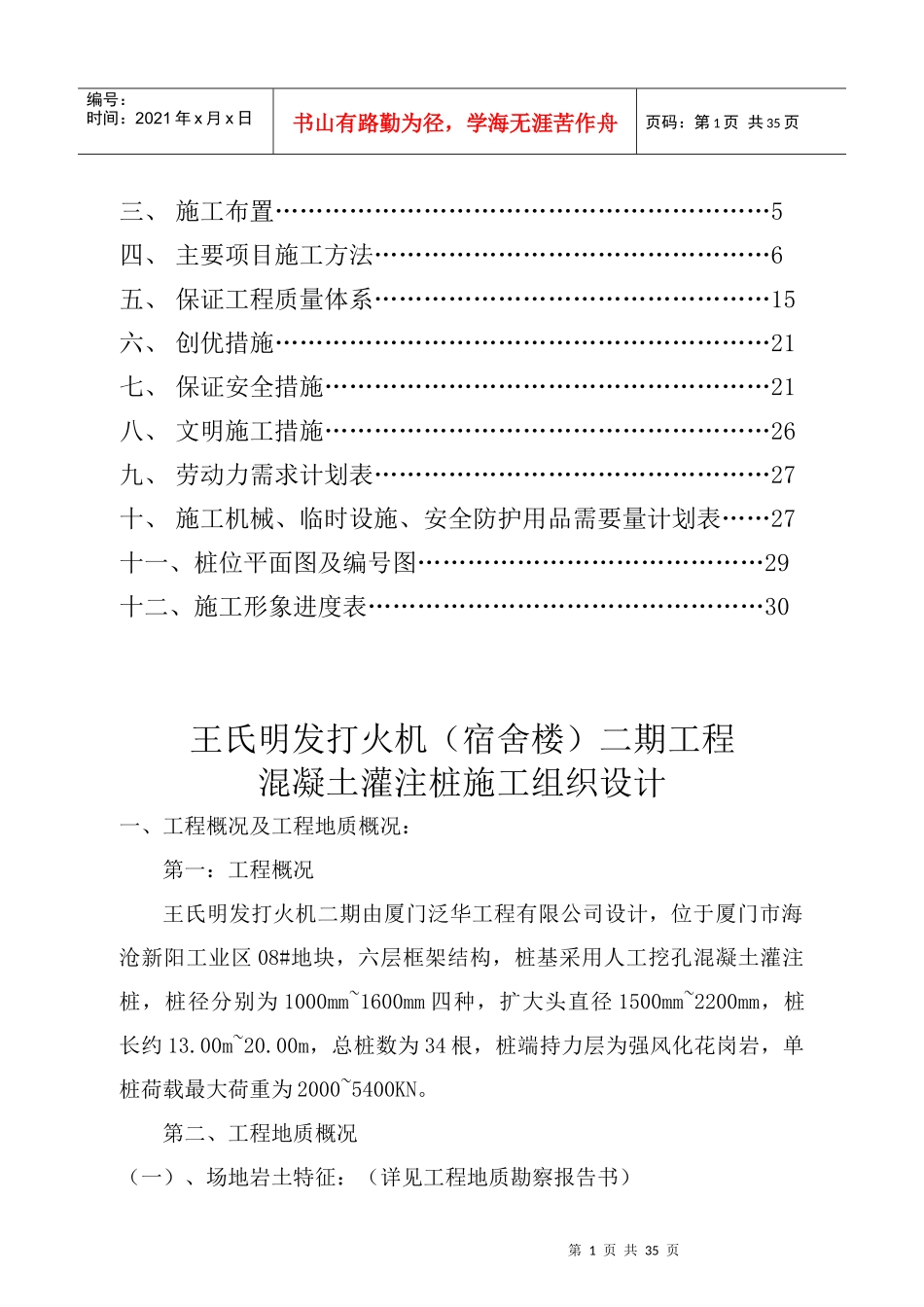

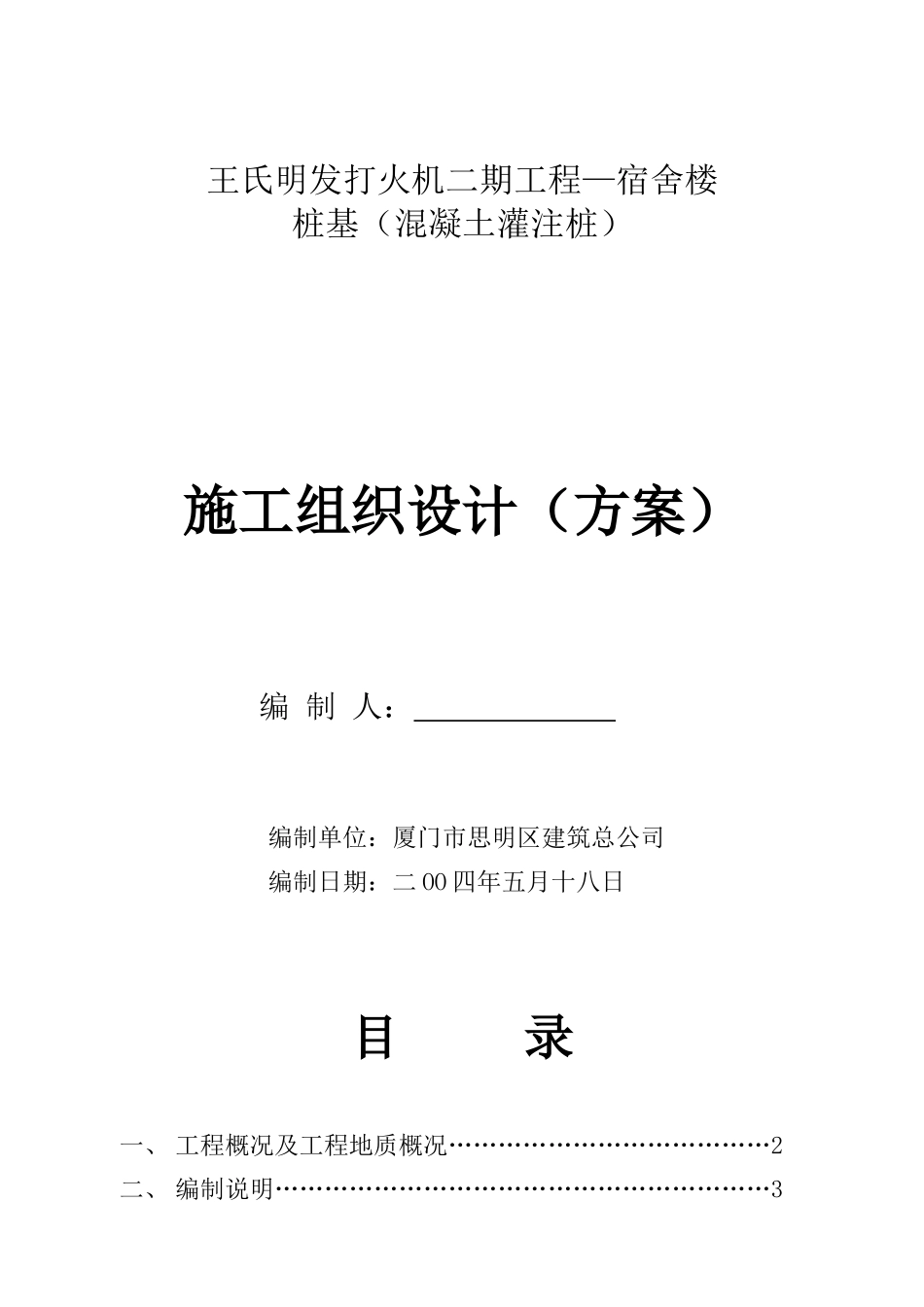

王氏明发打火机二期工程—宿舍楼桩基（混凝土灌注桩）施工组织设计（方案）编制人：编制单位：厦门市思明区建筑总公司编制日期：二OO四年五月十八日目录一、工程概况及工程地质概况…………………………………2二、编制说明……………………………………………………3第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页三、施工布置……………………………………………………5四、主要项目施工方法…………………………………………6五、保证工程质量体系…………………………………………15六、创优措施……………………………………………………21七、保证安全措施………………………………………………21八、文明施工措施………………………………………………26九、劳动力需求计划表…………………………………………27十、施工机械、临时设施、安全防护用品需要量计划表……27十一、桩位平面图及编号图……………………………………29十二、施工形象进度表…………………………………………30王氏明发打火机（宿舍楼）二期工程混凝土灌注桩施工组织设计一、工程概况及工程地质概况：第一：工程概况王氏明发打火机二期由厦门泛华工程有限公司设计，位于厦门市海沧新阳工业区08#地块，六层框架结构，桩基采用人工挖孔混凝土灌注桩，桩径分别为1000mm~1600mm四种，扩大头直径1500mm~2200mm，桩长约13.00m~20.00m，总桩数为34根，桩端持力层为强风化花岗岩，单桩荷载最大荷重为2000~5400KN。第二、工程地质概况（一）、场地岩土特征：（详见工程地质勘察报告书）第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页1、素填土：该层厚度0.20~0.70米，黄褐、灰、灰褐色，由粉质粘土，中细砂、碎石等填成，填有较大石块。稍湿，松散。2、淤泥质土：灰色，含少量有机质、腐植质，含中粗砂10~30%。饱和，流塑厚度1~5m。3、砂质粘土：灰褐、黄褐色，含石英中粗砂30%左右，砾砂10%左右，砂感强。稍湿~湿，可塑~硬塑，厚度0.6~4.80m。4、（含泥）中粗砂：灰白、浅黄等色，主要成分石英、长石，含粘性土20%左右，底部含砾石，其中ZK11的2.4~2.7米，3.3~3.6米、ZK21的7.9~8.4米处为碎石。湿，可塑硬塑，厚度0.50~6.8m。5、残积砂质粘性土：黄色、棕红色，含石英砾粗砂35%，长石风化成高岭土，具原岩残余结构。其中ZK6的11.0~14.5米、ZK9的5.1~5.3米、ZK14的6.2~6.4米、ZK21的8.7~10.0m为中风化花岗岩孤石，ZK26的8.3~12.4米，13.2~15.4米为强风化花岗岩孤石。6、强风化花岗岩：黄色，主要成分为石英、长石，长石部分已风化成粘土，岩芯手捏成砂土状，局部钻进有拔钻声。湿，密实，2.00~14.40。（二）、岩土层主要物理力学指标标准值（详见地勘报告）（三）、水文地质概况场地地下水初见水位埋深1.80~5.7米，稳定水位埋深0.20~3.90米，主要含水层为④（含泥）中粗砂层、⑤4残积砂质粘土及⑥强风化花岗岩，其中②淤泥质土属微透水层，属相对隔水层，①素填土、砂质粘土层为弱透水层，地下水属也隙潜水类型，④（含泥）中粗砂层属强透水层，地下水属孔隙承压~微承压水类型，残积砂质粘土层属弱透水层，第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页地下水属孔隙潜水式微承压水类型，⑥强风化花岗岩属弱透水层，地下水属裂隙承压水类型。场地④（含泥）中粗砂为富含水层。地下水受大气降雨的垂直补给及侧向地下迳流补给，地下水主要通过蒸发和地下迳流排泄，根据地下水标高，地下迳流总体方向是由南东北东向西。地下水对位于④（含泥）中粗砂层的混凝土具中等腐蚀性，对位于其它地层内的混凝土有弱腐蚀性，在干湿交替及长期浸水条件下对钢筋混凝土结构中的钢筋无腐蚀性，对钢结构具有弱腐蚀性。（四）、场地类型及地震效应根据勘察报告，本场地抗震设防烈度为7度。该工程建筑场地类别划分为Ⅱ类。二、编制说明：第一、编制依据（一）、设计资料：厦门泛华工程有限公司设计的工程施工图纸。（二）、勘察资料：福建岩土工程勘察研究院厦门分院《厦门王氏明发打...
