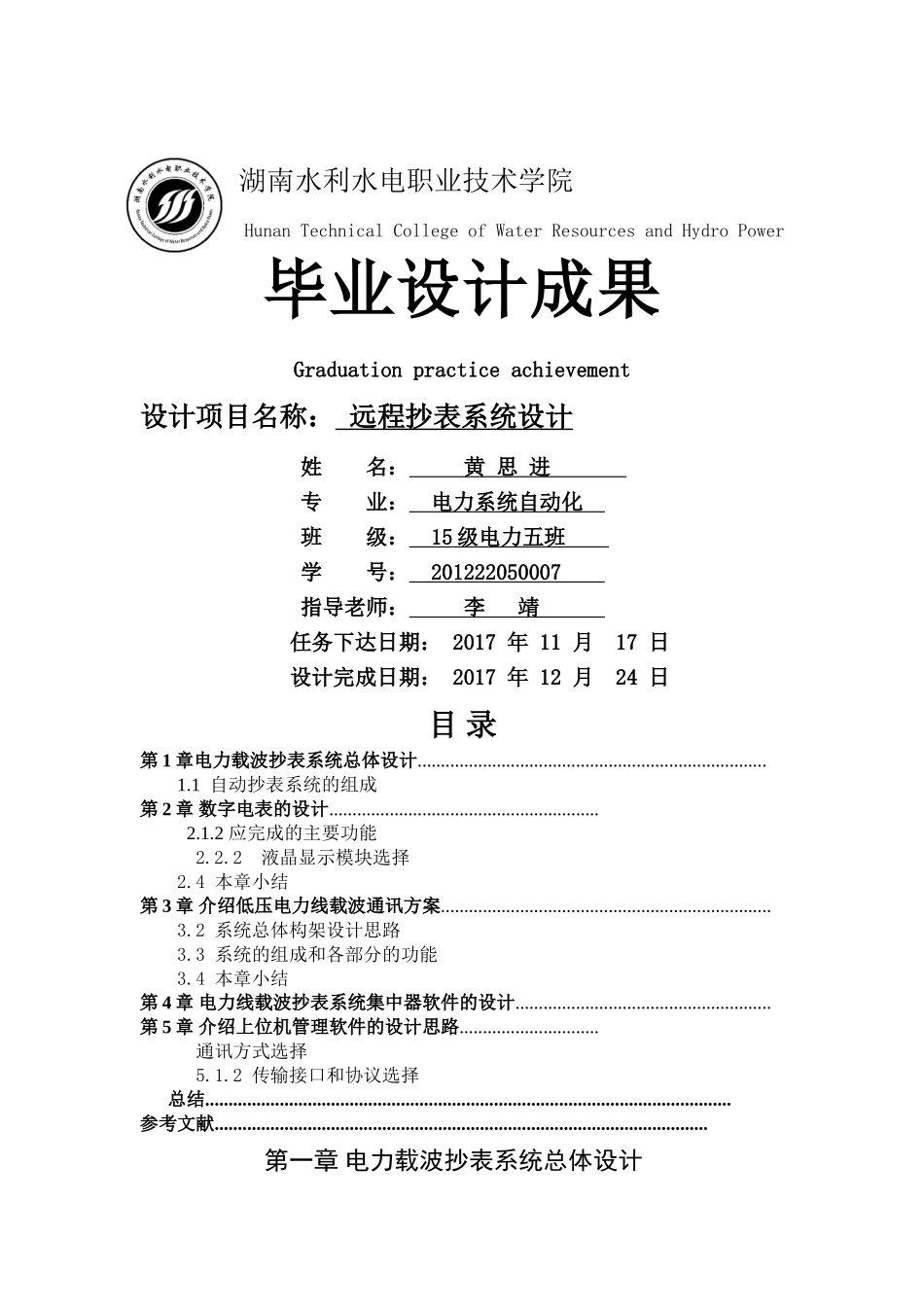

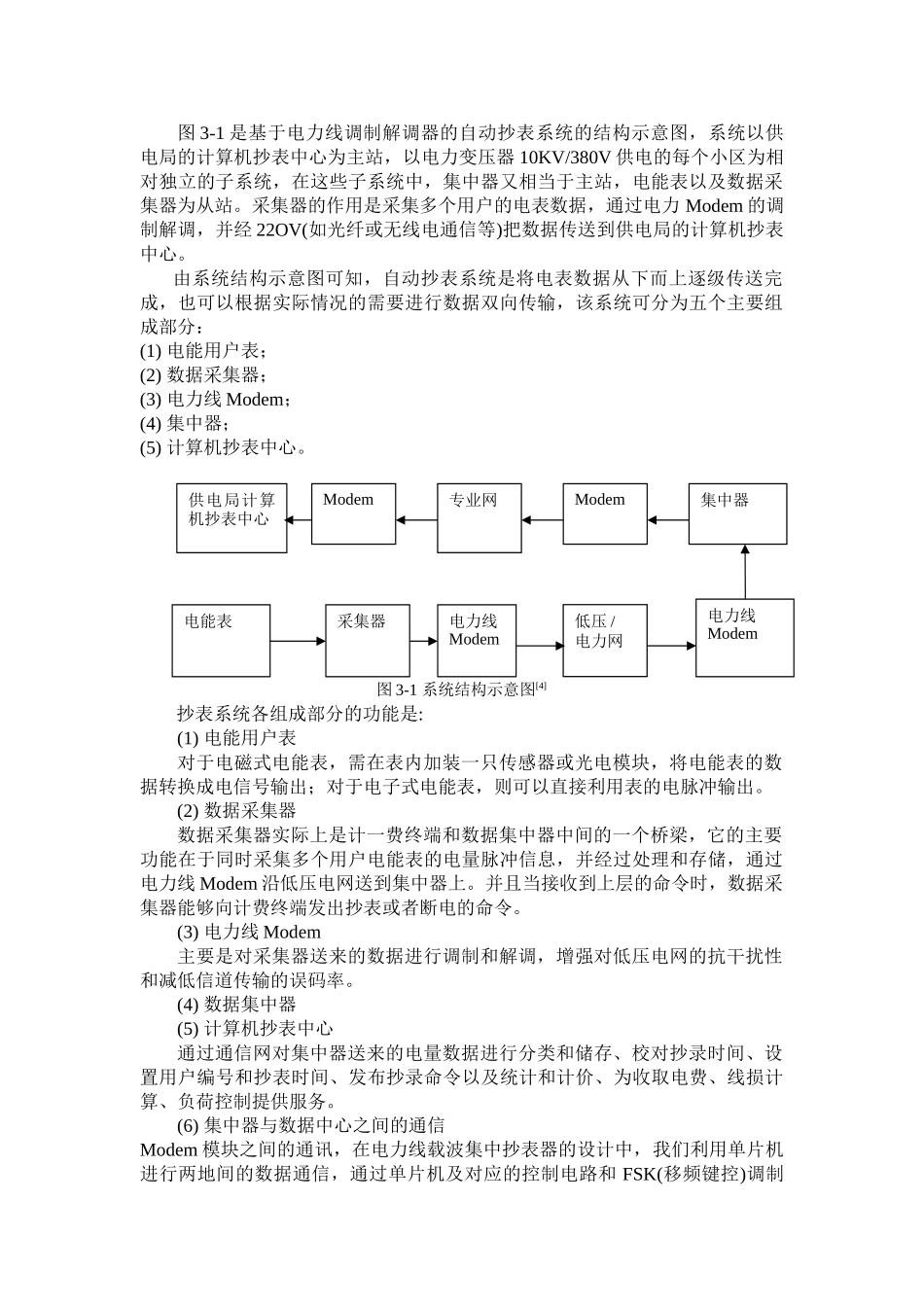

湖南水利水电职业技术学院HunanTechnicalCollegeofWaterResourcesandHydroPower毕业设计成果Graduationpracticeachievement设计项目名称：远程抄表系统设计姓名：黄思进专业：电力系统自动化班级：15级电力五班学号：201222050007指导老师：李靖任务下达日期：2017年11月17日设计完成日期：2017年12月24日目录第1章电力载波抄表系统总体设计...........................................................................1.1自动抄表系统的组成第2章数字电表的设计..........................................................2.1.2应完成的主要功能2.2.2液晶显示模块选择2.4本章小结第3章介绍低压电力线载波通讯方案.......................................................................3.2系统总体构架设计思路3.3系统的组成和各部分的功能3.4本章小结第4章电力线载波抄表系统集中器软件的设计.......................................................第5章介绍上位机管理软件的设计思路..............................通讯方式选择5.1.2传输接口和协议选择总结.................................................................................................................参考文献..........................................................................................................第一章电力载波抄表系统总体设计图3-1是基于电力线调制解调器的自动抄表系统的结构示意图，系统以供电局的计算机抄表中心为主站，以电力变压器10KV/380V供电的每个小区为相对独立的子系统，在这些子系统中，集中器又相当于主站，电能表以及数据采集器为从站。采集器的作用是采集多个用户的电表数据，通过电力Modem的调制解调，并经22OV(如光纤或无线电通信等)把数据传送到供电局的计算机抄表中心。由系统结构示意图可知，自动抄表系统是将电表数据从下而上逐级传送完成，也可以根据实际情况的需要进行数据双向传输，该系统可分为五个主要组成部分：(1)电能用户表；(2)数据采集器；(3)电力线Modem；(4)集中器；(5)计算机抄表中心。图3-1系统结构示意图[4]抄表系统各组成部分的功能是:(1)电能用户表对于电磁式电能表，需在表内加装一只传感器或光电模块，将电能表的数据转换成电信号输出；对于电子式电能表，则可以直接利用表的电脉冲输出。(2)数据采集器数据采集器实际上是计一费终端和数据集中器中间的一个桥梁，它的主要功能在于同时采集多个用户电能表的电量脉冲信息，并经过处理和存储，通过电力线Modem沿低压电网送到集中器上。并且当接收到上层的命令时，数据采集器能够向计费终端发出抄表或者断电的命令。(3)电力线Modem主要是对采集器送来的数据进行调制和解调，增强对低压电网的抗干扰性和减低信道传输的误码率。(4)数据集中器(5)计算机抄表中心通过通信网对集中器送来的电量数据进行分类和储存、校对抄录时间、设置用户编号和抄表时间、发布抄录命令以及统计和计价、为收取电费、线损计算、负荷控制提供服务。(6)集中器与数据中心之间的通信Modem模块之间的通讯，在电力线载波集中抄表器的设计中，我们利用单片机进行两地间的数据通信，通过单片机及对应的控制电路和FSK(移频键控)调制ModemModem专业网电力线Modem采集器集中器低压/电力网电力线Modem供电局计算机抄表中心电能表解调器（MODEMPSTN进行传输，来实现两地之间的数据通信功能。图3-2集中器与上位机的通信框图【7】发送端从PC的RS-232口出来，经RS-232/TTL电平转换芯片将RS-232电平转换成TTL(7)数据采集器与数据集中器之间的通信低压电力线载波数据不能够跨越变压器，所以数据集中器基本上是被设置在住宅小区配电站以内，数据采集器与集中器之间的通讯采用低压电力线载波通信方式。第二章数字电表的设计通信和供电电源四部分。电能计量部分的核心是计量芯片;前端采样应分别采集电流和电压信号并数字化处理输入给单片机:单片机完成数据处理后控制液品显示用电量,抄表通信时单片机控制串口通信芯片与中继器进行数据交换。实现数据的实时采集，自动传输。工作电压:220Vt10%测量范围:5A~40A,Ib=5A,Imax...
