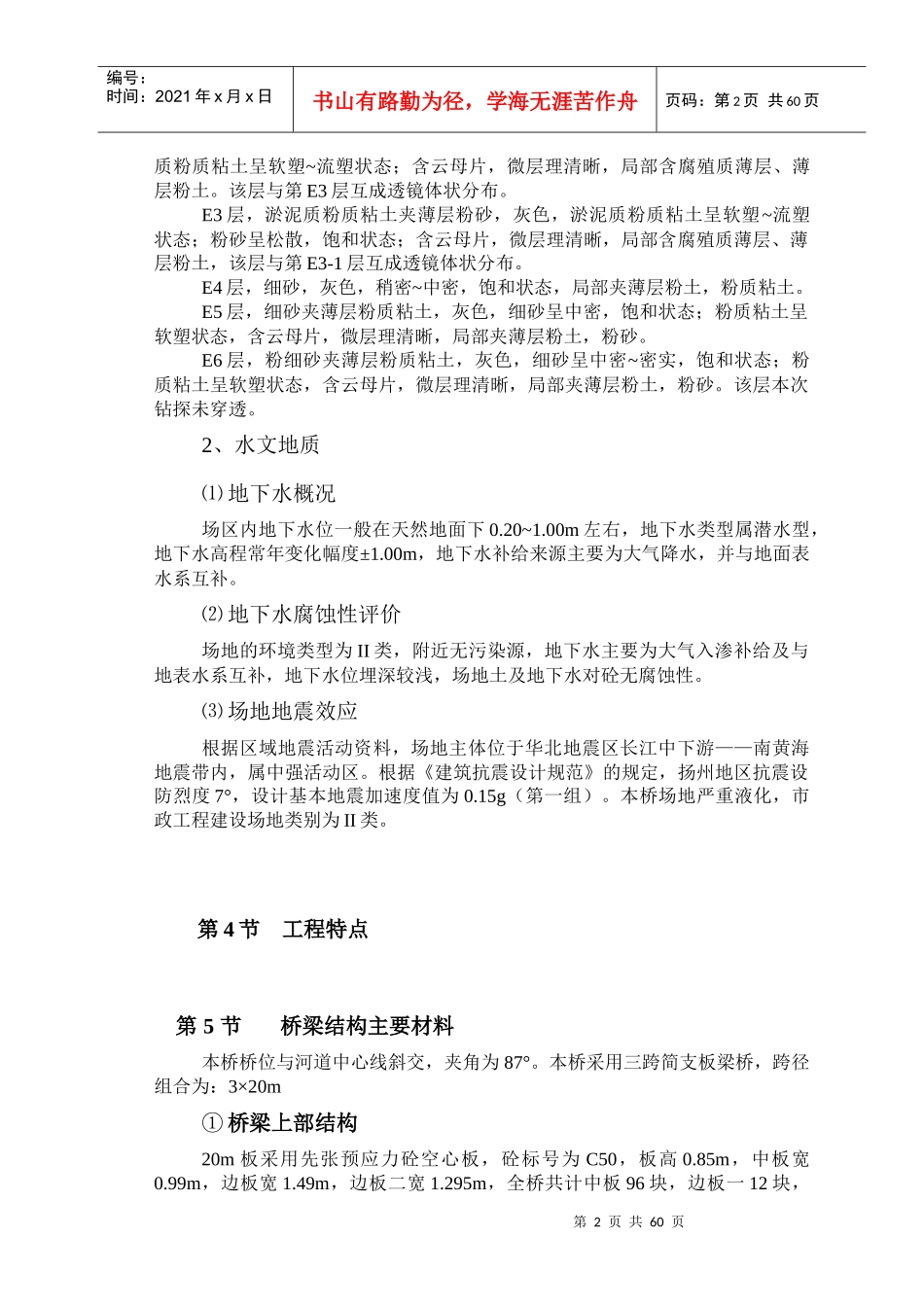

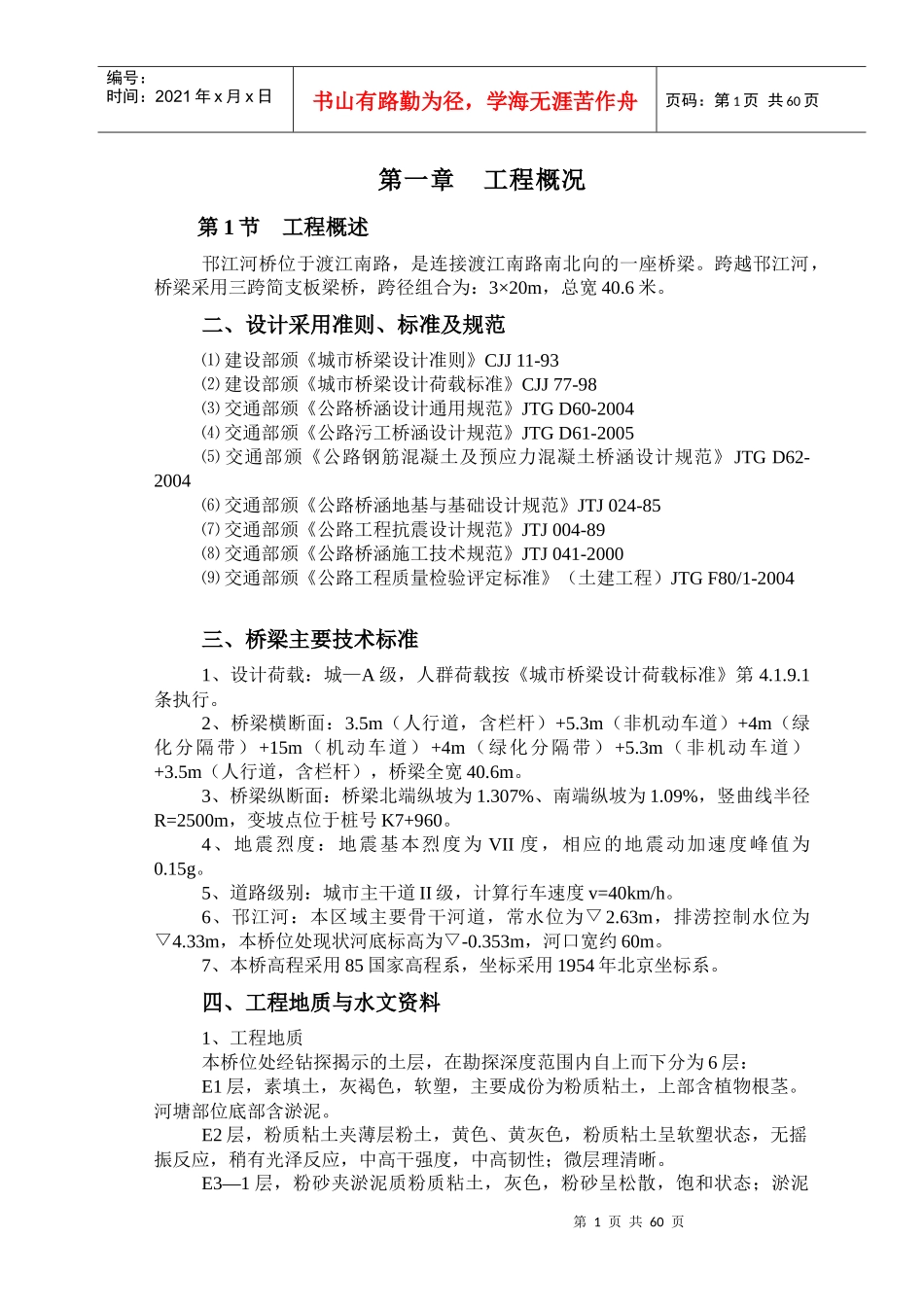

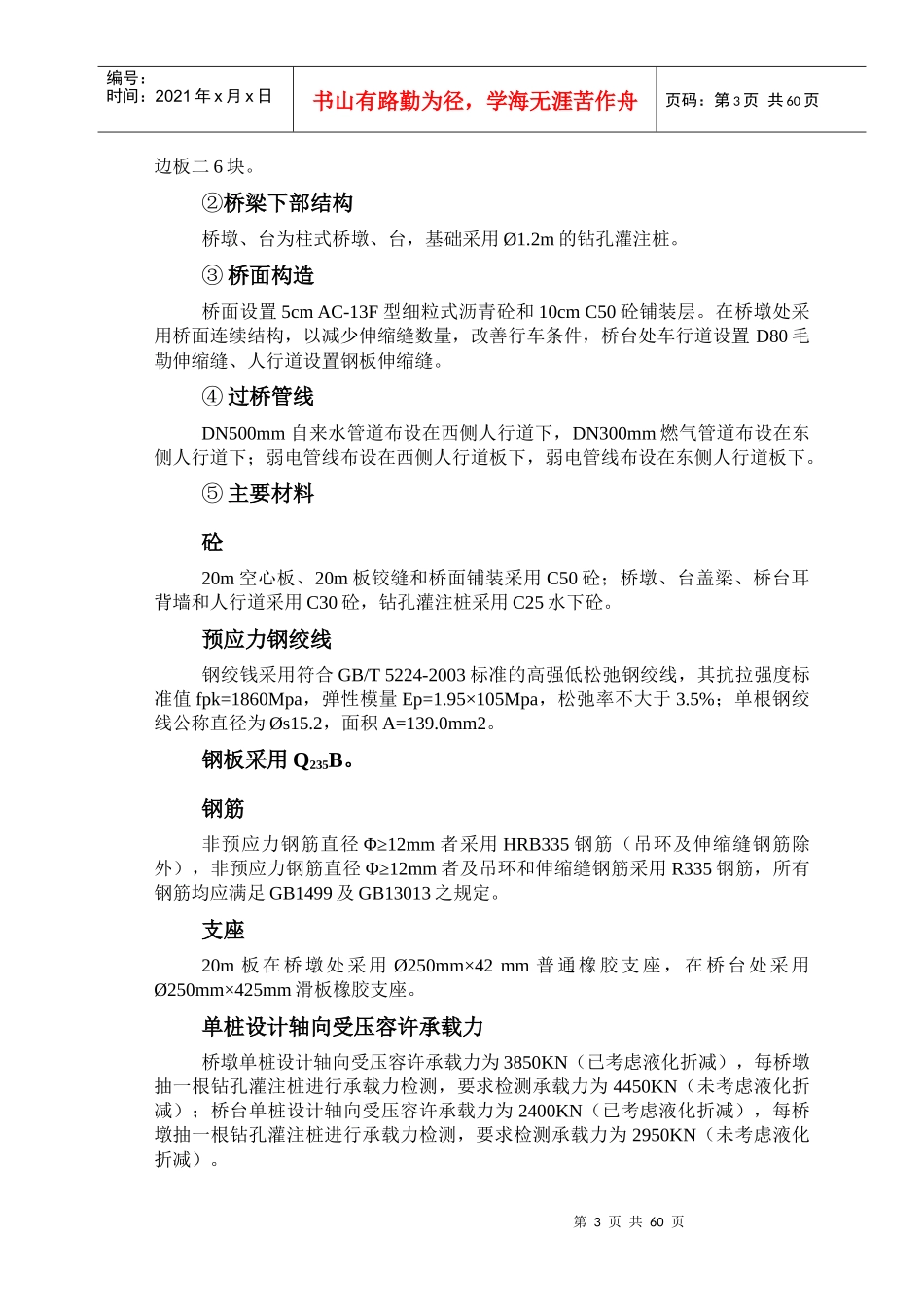

第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共60页第一章工程概况第1节工程概述邗江河桥位于渡江南路，是连接渡江南路南北向的一座桥梁。跨越邗江河，桥梁采用三跨简支板梁桥，跨径组合为：3×20m，总宽40.6米。二、设计采用准则、标准及规范⑴建设部颁《城市桥梁设计准则》CJJ11-93⑵建设部颁《城市桥梁设计荷载标准》CJJ77-98⑶交通部颁《公路桥涵设计通用规范》JTGD60-2004⑷交通部颁《公路污工桥涵设计规范》JTGD61-2005⑸交通部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-2004⑹交通部颁《公路桥涵地基与基础设计规范》JTJ024-85⑺交通部颁《公路工程抗震设计规范》JTJ004-89⑻交通部颁《公路桥涵施工技术规范》JTJ041-2000⑼交通部颁《公路工程质量检验评定标准》（土建工程）JTGF80/1-2004三、桥梁主要技术标准1、设计荷载：城—A级，人群荷载按《城市桥梁设计荷载标准》第4.1.9.1条执行。2、桥梁横断面：3.5m（人行道，含栏杆）+5.3m（非机动车道）+4m（绿化分隔带）+15m（机动车道）+4m（绿化分隔带）+5.3m（非机动车道）+3.5m（人行道，含栏杆），桥梁全宽40.6m。3、桥梁纵断面：桥梁北端纵坡为1.307%、南端纵坡为1.09%，竖曲线半径R=2500m，变坡点位于桩号K7+960。4、地震烈度：地震基本烈度为VII度，相应的地震动加速度峰值为0.15g。5、道路级别：城市主干道II级，计算行车速度v=40km/h。6、邗江河：本区域主要骨干河道，常水位为▽2.63m，排涝控制水位为▽4.33m，本桥位处现状河底标高为▽-0.353m，河口宽约60m。7、本桥高程采用85国家高程系，坐标采用1954年北京坐标系。四、工程地质与水文资料1、工程地质本桥位处经钻探揭示的土层，在勘探深度范围内自上而下分为6层：E1层，素填土，灰褐色，软塑，主要成份为粉质粘土，上部含植物根茎。河塘部位底部含淤泥。E2层，粉质粘土夹薄层粉土，黄色、黄灰色，粉质粘土呈软塑状态，无摇振反应，稍有光泽反应，中高干强度，中高韧性；微层理清晰。E3—1层，粉砂夹淤泥质粉质粘土，灰色，粉砂呈松散，饱和状态；淤泥第2页共60页第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页质粉质粘土呈软塑~流塑状态；含云母片，微层理清晰，局部含腐殖质薄层、薄层粉土。该层与第E3层互成透镜体状分布。E3层，淤泥质粉质粘土夹薄层粉砂，灰色，淤泥质粉质粘土呈软塑~流塑状态；粉砂呈松散，饱和状态；含云母片，微层理清晰，局部含腐殖质薄层、薄层粉土，该层与第E3-1层互成透镜体状分布。E4层，细砂，灰色，稍密~中密，饱和状态，局部夹薄层粉土，粉质粘土。E5层，细砂夹薄层粉质粘土，灰色，细砂呈中密，饱和状态；粉质粘土呈软塑状态，含云母片，微层理清晰，局部夹薄层粉土，粉砂。E6层，粉细砂夹薄层粉质粘土，灰色，细砂呈中密~密实，饱和状态；粉质粘土呈软塑状态，含云母片，微层理清晰，局部夹薄层粉土，粉砂。该层本次钻探未穿透。2、水文地质⑴地下水概况场区内地下水位一般在天然地面下0.20~1.00m左右，地下水类型属潜水型，地下水高程常年变化幅度±1.00m，地下水补给来源主要为大气降水，并与地面表水系互补。⑵地下水腐蚀性评价场地的环境类型为II类，附近无污染源，地下水主要为大气入渗补给及与地表水系互补，地下水位埋深较浅，场地土及地下水对砼无腐蚀性。⑶场地地震效应根据区域地震活动资料，场地主体位于华北地震区长江中下游——南黄海地震带内，属中强活动区。根据《建筑抗震设计规范》的规定，扬州地区抗震设防烈度7°，设计基本地震加速度值为0.15g（第一组）。本桥场地严重液化，市政工程建设场地类别为II类。第4节工程特点第5节桥梁结构主要材料本桥桥位与河道中心线斜交，夹角为87°。本桥采用三跨简支板梁桥，跨径组合为：3×20m①桥梁上部结构20m板采用先张预应力砼空心板，砼标号为C50，板高0.85m，中板宽0.99m，边板宽1.49m，边板二宽1.295m，全桥共计中板96块，边板一12块，第3页共60页第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页边板二6块。②桥梁下部结构桥墩、台...
