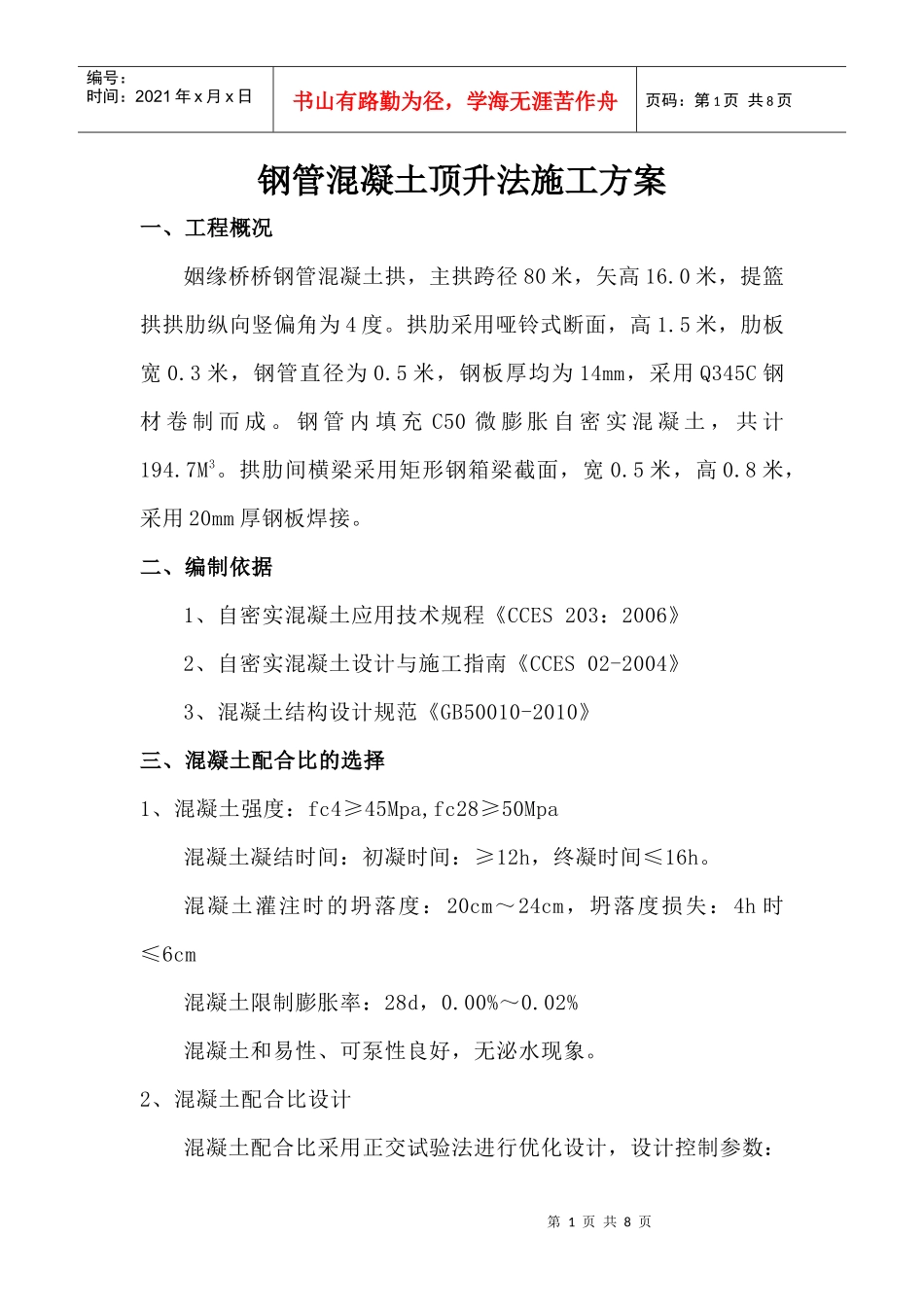

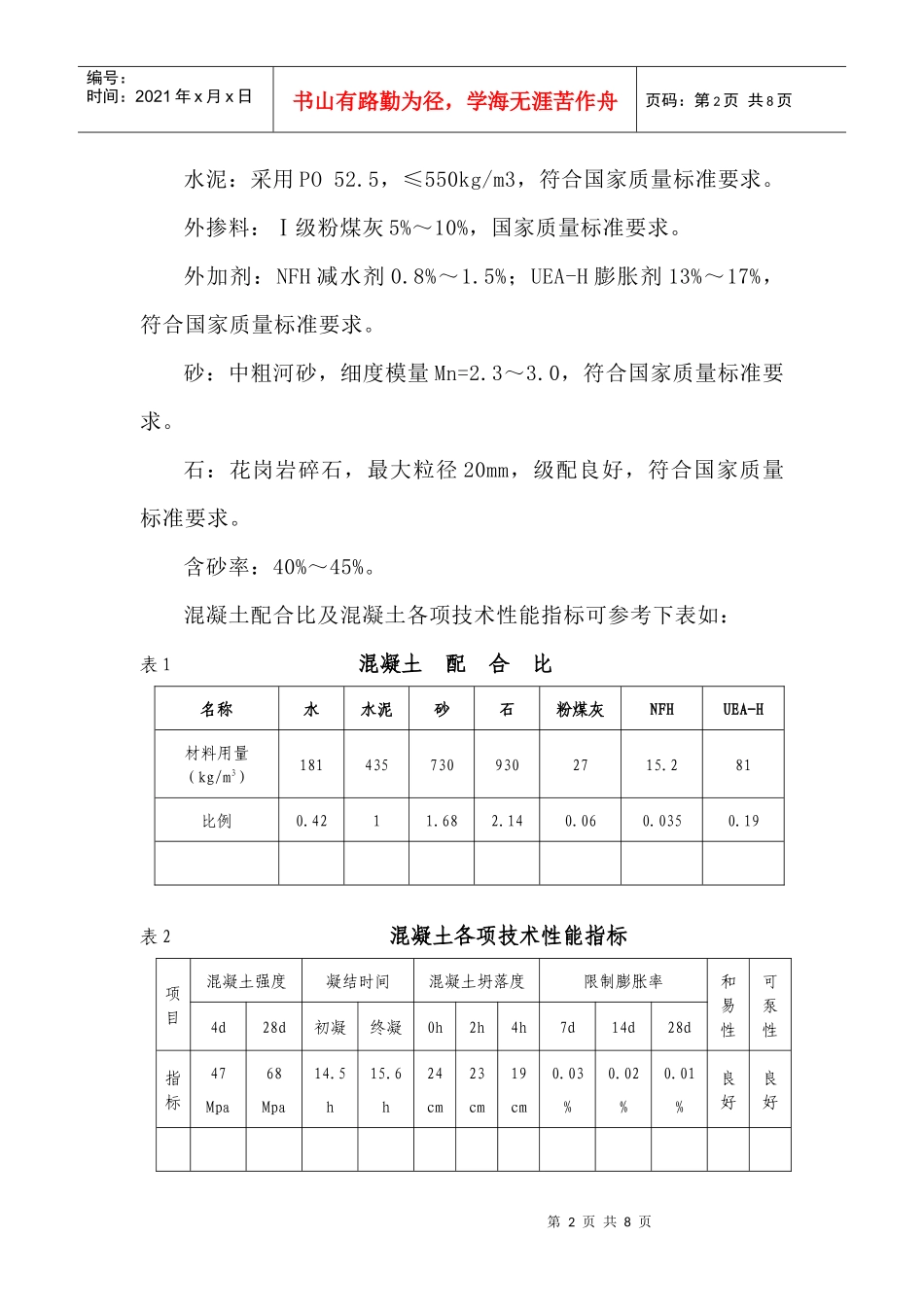

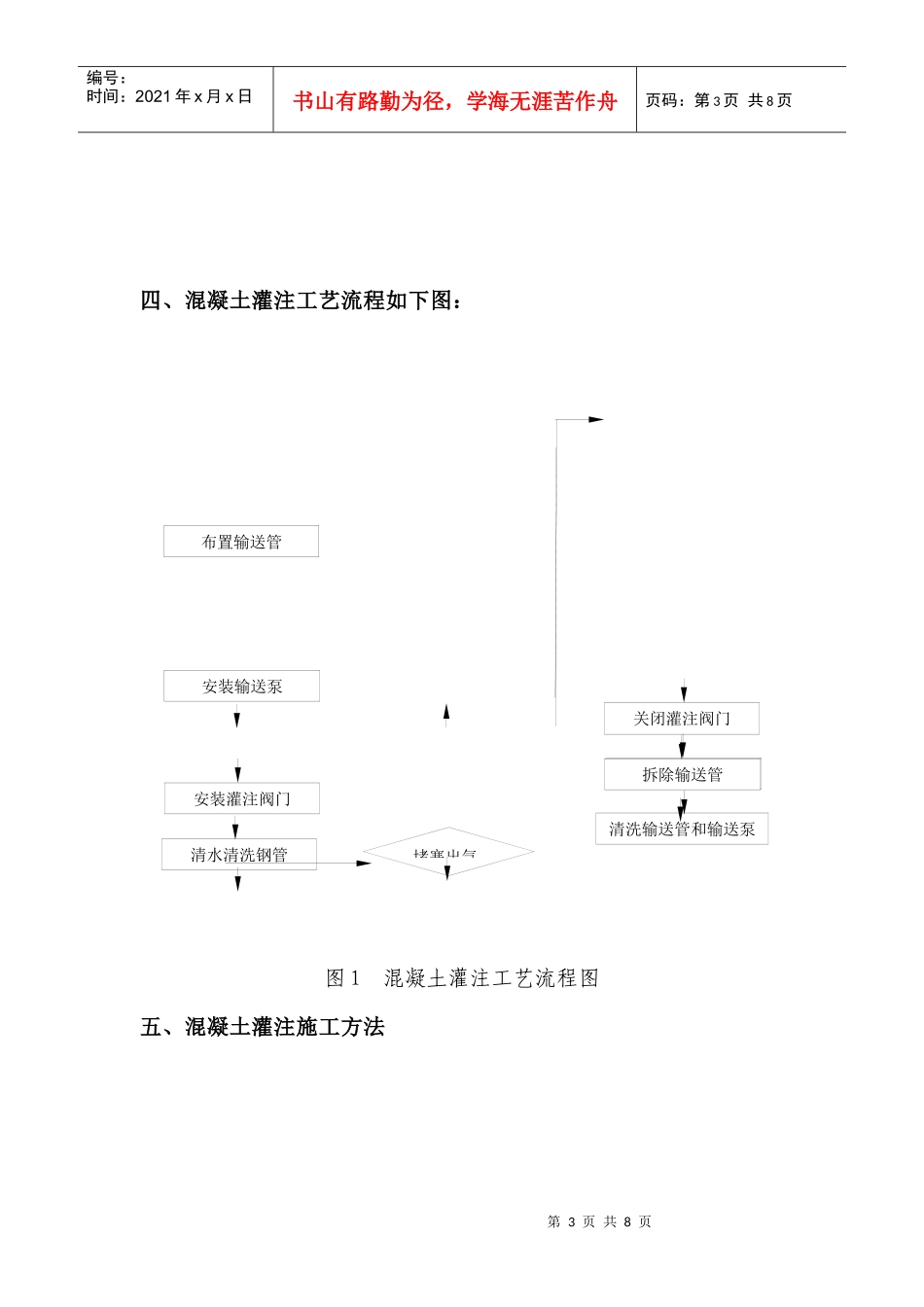

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页钢管混凝土顶升法施工方案一、工程概况姻缘桥桥钢管混凝土拱，主拱跨径80米，矢高16.0米，提篮拱拱肋纵向竖偏角为4度。拱肋采用哑铃式断面，高1.5米，肋板宽0.3米，钢管直径为0.5米，钢板厚均为14mm，采用Q345C钢材卷制而成。钢管内填充C50微膨胀自密实混凝土，共计194.7M3。拱肋间横梁采用矩形钢箱梁截面，宽0.5米，高0.8米，采用20mm厚钢板焊接。二、编制依据1、自密实混凝土应用技术规程《CCES203：2006》2、自密实混凝土设计与施工指南《CCES02-2004》3、混凝土结构设计规范《GB50010-2010》三、混凝土配合比的选择1、混凝土强度：fc4≥45Mpa,fc28≥50Mpa混凝土凝结时间：初凝时间：≥12h，终凝时间≤16h。混凝土灌注时的坍落度：20cm～24cm，坍落度损失：4h时≤6cm混凝土限制膨胀率：28d，0.00%～0.02%混凝土和易性、可泵性良好，无泌水现象。2、混凝土配合比设计混凝土配合比采用正交试验法进行优化设计，设计控制参数：第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页水泥：采用PO52.5，≤550kg/m3，符合国家质量标准要求。外掺料：Ⅰ级粉煤灰5%～10%，国家质量标准要求。外加剂：NFH减水剂0.8%～1.5%；UEA-H膨胀剂13%～17%，符合国家质量标准要求。砂：中粗河砂，细度模量Mn=2.3～3.0，符合国家质量标准要求。石：花岗岩碎石，最大粒径20mm，级配良好，符合国家质量标准要求。含砂率：40%～45%。混凝土配合比及混凝土各项技术性能指标可参考下表如：表1混凝土配合比名称水水泥砂石粉煤灰NFHUEA-H材料用量（kg/m3）1814357309302715.281比例0.4211.682.140.060.0350.19表2混凝土各项技术性能指标项目混凝土强度凝结时间混凝土坍落度限制膨胀率和易性可泵性4d28d初凝终凝0h2h4h7d14d28d指标47Mpa68Mpa14.5h15.6h24cm23cm19cm0.03%0.02%0.01%良好良好第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页四、混凝土灌注工艺流程如下图：图1混凝土灌注工艺流程图五、混凝土灌注施工方法安装输送泵布置输送管安装灌注阀门清水清洗钢管堵塞出气停止泵送混凝土关闭灌注阀门拆除输送管清洗输送管和输送泵第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页1、混凝土灌注顺序先外弦管，后内弦管。2、灌注孔安设灌注孔孔径采用125mm，与混凝土输送管等直径，其方向向上，与钢管轴线成30。的角度。混凝土输送管与钢管灌注管用法兰盘连接，并设止浆阀。为防止从拱脚出不能一次灌注到拱顶，每根钢管从拱顶对称各再增设4个灌注口，作为备用。3、排气孔安设排气孔每8m设一个，孔径50mm，露出管外200mm，方向垂直于钢管轴线；在拱顶安设直径φ100mm排气孔，高500mm的排气管。4、输送泵的选型及布设根据钢管混凝土对称同时灌注的原则，每次灌注两根钢管，则两端各设两台输送泵，同时拱背上布设两组输送管作为备用。为减少垂直高度和弯管引起泵送压力损失，采用二级接力泵送。5、混凝土灌注过程中的监测监控监控项目：墩顶位移、拱顶高程变化、拱轴线变化监测仪器：全站仪。测点布设：在1#、2#钢管拱的L/2、L/4、L/8处设测点，共布设14个测点。对称泵送混凝土安装吊杆及张拉监测检测混凝土密实情况结束拱顶出混凝土养护(用水湿润钢管)切割排气管、灌注管并用盖板焊接第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页监测监控时间：在混凝土灌注过程跟踪进行监测监控。6、技术措施（1）所有输送泵在每次混凝土灌注前对各部件都要进行认真检查，并试运行，确保在整个混凝土灌注过程中，机况运行良好。同时备用两台输送泵，保证在输送泵有问题时，能及时顶上。（2）输送管布设时，尽量减少弯管的数量，管道固定牢固，接头连接紧密，不漏浆，不漏气。（3）泵送混凝土前，先泵清水和水泥砂浆润滑管道，再泵送混凝土。清水和水泥砂浆只能泵到钢管外，待泵出混凝土时，再与钢管灌注口相接，向钢管内泵送混凝土。（4）每车混凝土都...
