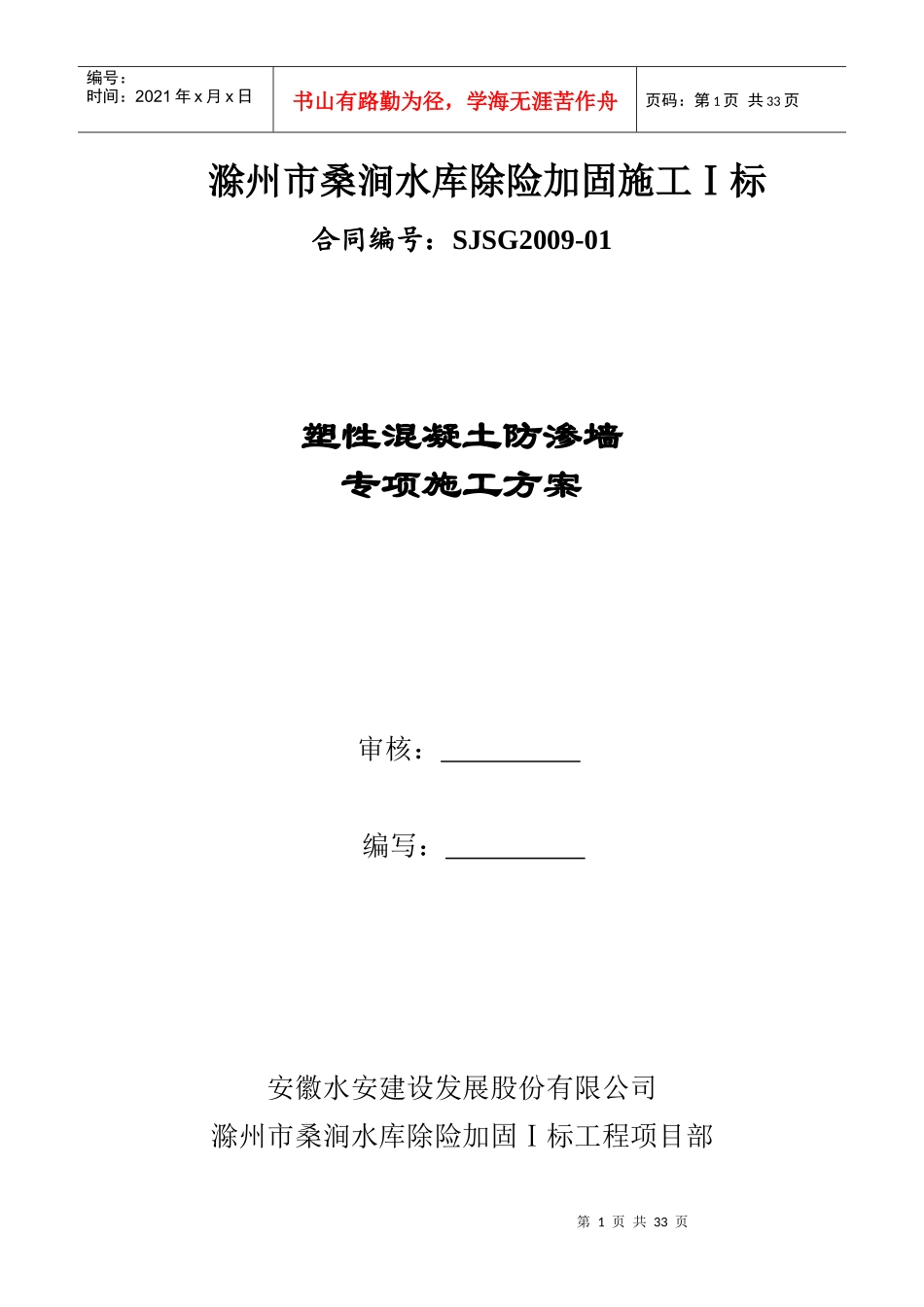

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页滁州市桑涧水库除险加固施工Ⅰ标合同编号：SJSG2009-01塑性混凝土防渗墙专项施工方案审核：编写：安徽水安建设发展股份有限公司滁州市桑涧水库除险加固Ⅰ标工程项目部第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页年月日1.工程概况及地质情况1.1工程概况桑涧水库位于安徽省定远县桑涧集西北约2km处，在淮河流域池河支流的桑涧河上游，距定远县城东9km，距定滁路北1.1km。水库集水面积72km2，总库容3618万m³，设计灌溉面积5.1万亩，是一座以灌溉为主，结合防洪、养殖等综合利用的中型水库。桑涧水库于1959年l月动工兴建，1961年停建，1964年10月复建，1965年12月竣工，1976年按千年一遇校核标准加高成现状规模。由于水库大坝老河槽段上、下游坡在正常运用和非常运用情况下抗滑稳定均不满足规范要求，水库大坝下游坝坡已产生局部滑动。土坝上游块石护坡损坏严重；清基不彻底，坝体施工填筑质量差；坝基无任何防渗措施，坝体浸润线出逸点高，坝坡出逸段无保护措施。通过经技术经济比较，采用槽孔式混凝土防渗墙的施工工艺，混凝土防渗墙位于原大坝坝顶中间,沿坝轴线布置，墙顶高程62.3m，墙体厚度为0.4m,最大墙深约22.4m，工程量10544m2。防渗墙进入相对不透水层深度为2.0m。砼防渗墙起讫桩号0+000～0+650，长650m。1.2地质、地貌条件桑涧水库两岸属低山丘陵区，水库正常蓄水位为59.80m，水库仅在南侧及库尾有山坡，山顶高程多在75~100m，库岸有岩石出露；其余为连绵的低山丘陵，存在有狭长的冲沟，但其沟底高程高出正常蓄水位较多，冲第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页沟地表均出露有晚更新统（Q3al）地层，其土质为粉质粘土，可~硬塑状，含铁锰质结核，其透水性极小。从水库的地形条件来看，北侧及库尾均为较厚实的山体，其余为低山丘陵，形成了一个封闭的库盆，因此在地形上不会对邻谷造成渗漏；在地质上，库岸出露岩石以透水性较弱的砂岩、砂砾岩为主，虽在库尾分布有可溶性岩层，但岩溶发育深度及程度较浅，可溶性岩层分布位置未构成渗漏通道。另外，库周地势低洼的沟谷、邻谷均分布有晚更新统（Q3al）地层，其透水性极小，另外加上水库多年的淤积效应，因此库水不存在向库外渗漏，从水库运行三十多年的情况来看也未发现库区渗漏问题。库区北岸山坡坡度一般在15~300之间，水库边基岩基本出露，岩层产状平缓，岩层全~强风化带不厚，库岸较稳定；其余库边出露的地层主要为第四系上更新统河流相冲积物，河流开阔，两岸地形明显变缓，坡度一般小于150。由上分析可知，库区两岸岸坡整体均较稳定，水库建成至今库区未见有明显的库岸滑坡、崩塌等岸坡不稳现象。库区为低山丘陵区，库区水土保持较好。库周沿岸多为基岩和第四系覆盖层组成，库区低山丘陵坡度较为和缓，第四系覆盖层呈可塑~硬塑状，因此水库区固体径流量不大。根据《中国地震动参数区划图》，工程区地震动峰值加速度为0.10g，相应的地震基本烈度为Ⅶ度。桑涧水库主要建筑物属3级，需进行抗震复核计算。1.3工程地质条件及评价⑴坝体填土质量分析第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页坝身填土，主要来源于坝轴线附近的河漫滩上，成份以重粉质壤土为主，局部夹有中粉质壤土。根据其土层性质又可分为：0层坝身人工填土①层土为重粉质壤土。②层土为中粉质壤土，为中等偏高压缩性土。③层土为重粉质壤土～粉质粘土，为中等偏低压缩性土。④层为残坡积物主要成份为粉质粘土夹砾石，该层在右坝肩直接出露。⑤层：砂砾岩，岩石呈棕红色，褐红色。坝体土料主要来源于大坝上、下游附近河谷低洼地段，成份以重粉质壤土为主，部分为中粉质壤土。坝由于填筑质量较差，运行期间多次出现各种险情，但受各种因素的限制，治理不彻底，各种隐患依然存在,渗透性差异较大,从野外的注水试验和历年汛期时的险情及勘察时钻孔渗水的情况来看，主坝坝体即坝体上部4～5m的渗透系数...
