机组汽轮机本体安装施工方案VIP免费

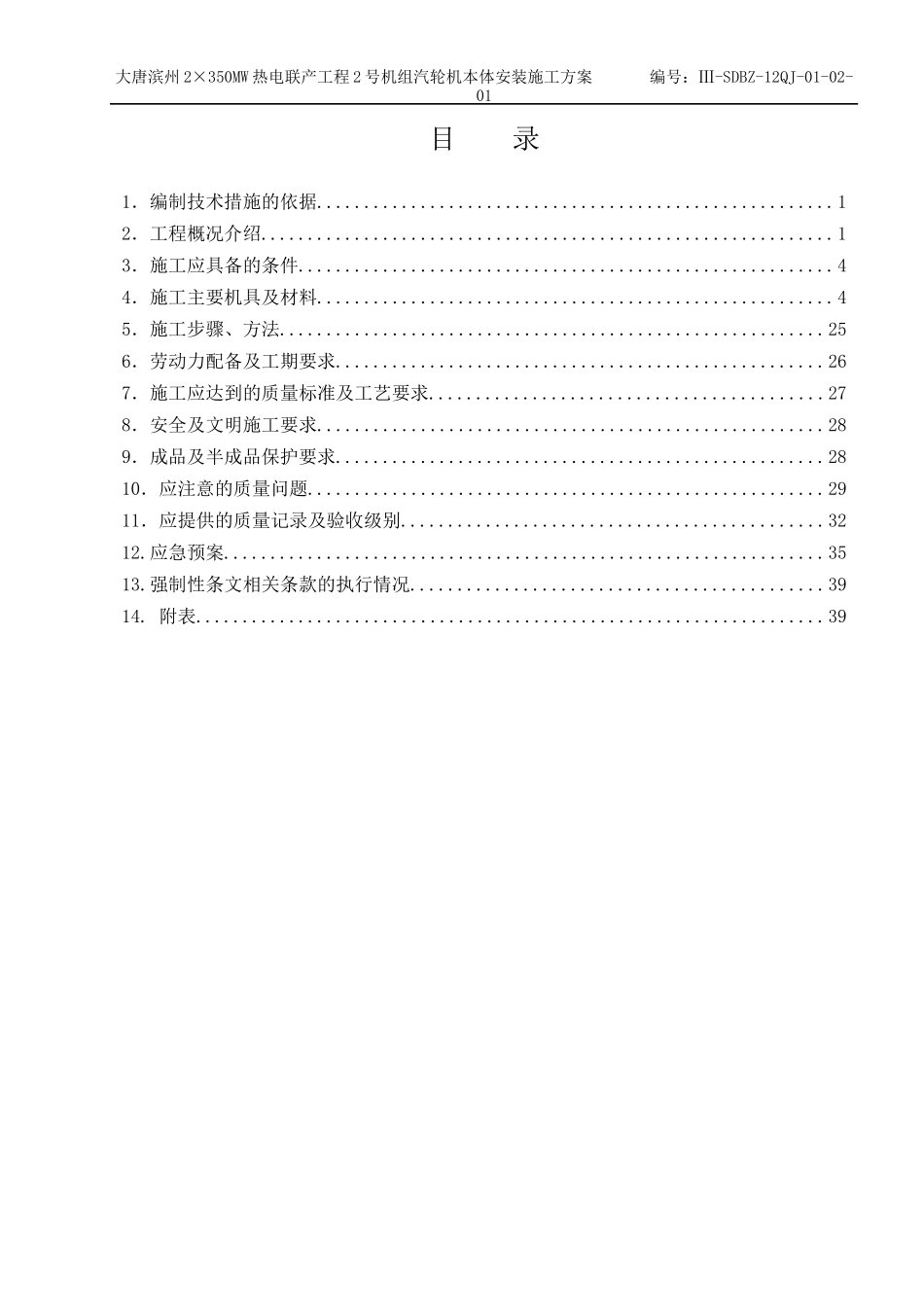

大唐滨州2×350MW热电联产工程2号机组汽轮机本体安装施工方案编号：Ⅲ-SDBZ-12QJ-01-02-01目录1．编制技术措施的依据.......................................................12．工程概况介绍.............................................................13．施工应具备的条件.........................................................44．施工主要机具及材料.......................................................45．施工步骤、方法..........................................................256．劳动力配备及工期要求....................................................267．施工应达到的质量标准及工艺要求..........................................278．安全及文明施工要求......................................................289．成品及半成品保护要求....................................................2810．应注意的质量问题.......................................................2911．应提供的质量记录及验收级别.............................................3212.应急预案................................................................3513.强制性条文相关条款的执行情况............................................3914.附表...................................................................39第0页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共39页1．编制技术措施的依据1.1制造厂提供的设备图纸及技术资料。1.2山东电力咨询院提供的设计图纸及资料。1.3北京电力建设公司编制的《大唐滨州B标工程施工组织总设计》。1.4《电力建设施工技术规范》（汽机篇，管道篇DL5190－2012）。1.5《电力建设施工质量验收及评价规程》（汽轮机机组篇DL/T5210.3-2009）。1.6《火力发电厂高温紧固件技术导则》DL/T439-2006。1.7《火力发电厂焊接技术规程》DL/T869-2012。1.8《工程建设标准强制性条文电力工程部分》（2011年版）。1.9《火电工程达标投产验收规程》DL/T5277-2012。1.10《电力建设安全工作规程（火力发电厂部分）》（DL5009.1—2002）。1.11《电力设备金属光谱分析技术导则》DL/T991-2006。1.12《火力发电厂金属技术监督规程》（DL/T438-2009）。1.13《电力建设安全健康与环境管理工作规定》（国电电源[2002]49号）。1.14国家电网[2003]153号《电力建设工程施工技术管理导则》。1.15大唐滨州2×350MW热电联产新建项目建筑安装工程招标文件、答疑资料及其它相关法律法规；2．工程概况介绍2.1工程概况大唐滨州热电联产工程，汽轮机为哈尔滨汽轮机厂有限责任公司制造的350MW超临界、一次中间再热、单轴、两缸两排汽抽汽凝汽式汽轮机，型号CLN350-24.2/566/566；汽轮发电机组为室内纵向顺列布置，机头朝向扩建端。本汽轮机新蒸汽从下部进入至于机组两侧的两个固定支撑的高压主汽调节联合阀，由每侧各两个调节阀流出，经过4个高压导气管进入高压缸，进入高压缸的蒸汽通过一个冲动级和13个反动式压力级后，由外缸下部两侧排出进入再热器。再热蒸汽进入布置于机组两侧两个再热主汽调节联合阀，由每侧各一个中压调节阀流出，经过两根中压导气管由外缸中部下半缸进入中压缸，进入中压缸的蒸汽经过11级反动式压力级后，从中压缸上部经过连通管进入低压缸。低压缸为双分流结构，蒸汽从通流部分的中部流入，经过正反各6级反动级后，从两个排气口向下排入一个凝汽器。2.2技术数据序号项目单位数值1型式超临界、一次中间再热、单轴、两缸两排汽、抽汽、湿冷凝汽式2型号CLN350-24.2/566/566第1页共39页第0页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页3额定功率MW3504额定转速r/min30005主汽门进口主蒸汽压力MPa（a）24.26主汽门进口主蒸汽温度℃5667再热汽门进口主蒸汽温度℃566中压汽门进口再热蒸汽压力MPa3.8868中压汽门进口再热蒸汽温度℃5669给水回热级数（高压+除氧+低压）℃3+1+410凝汽器背压kPa4.911旋转方向顺时针(从调端看)12生产厂家哈尔滨汽轮机厂有限责任...
