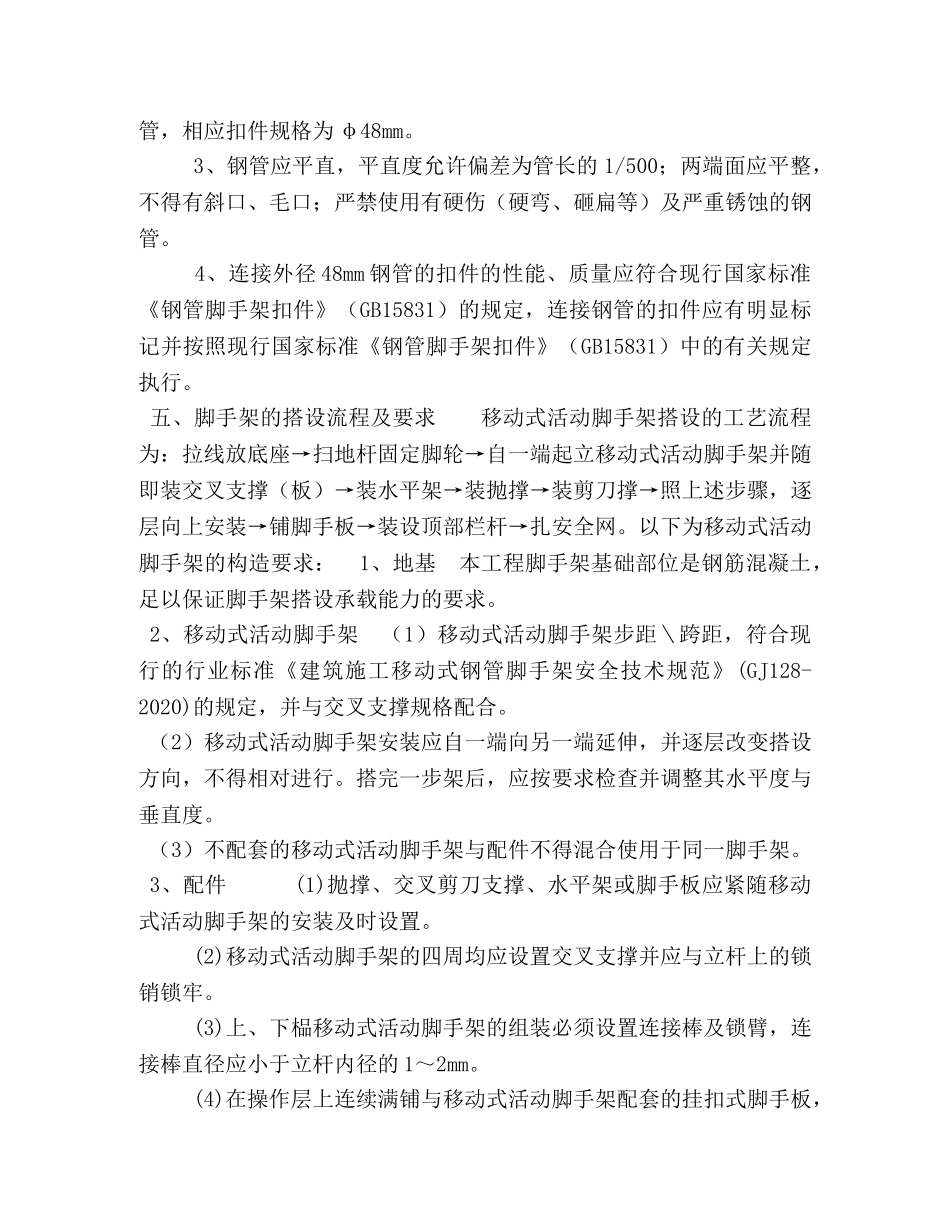

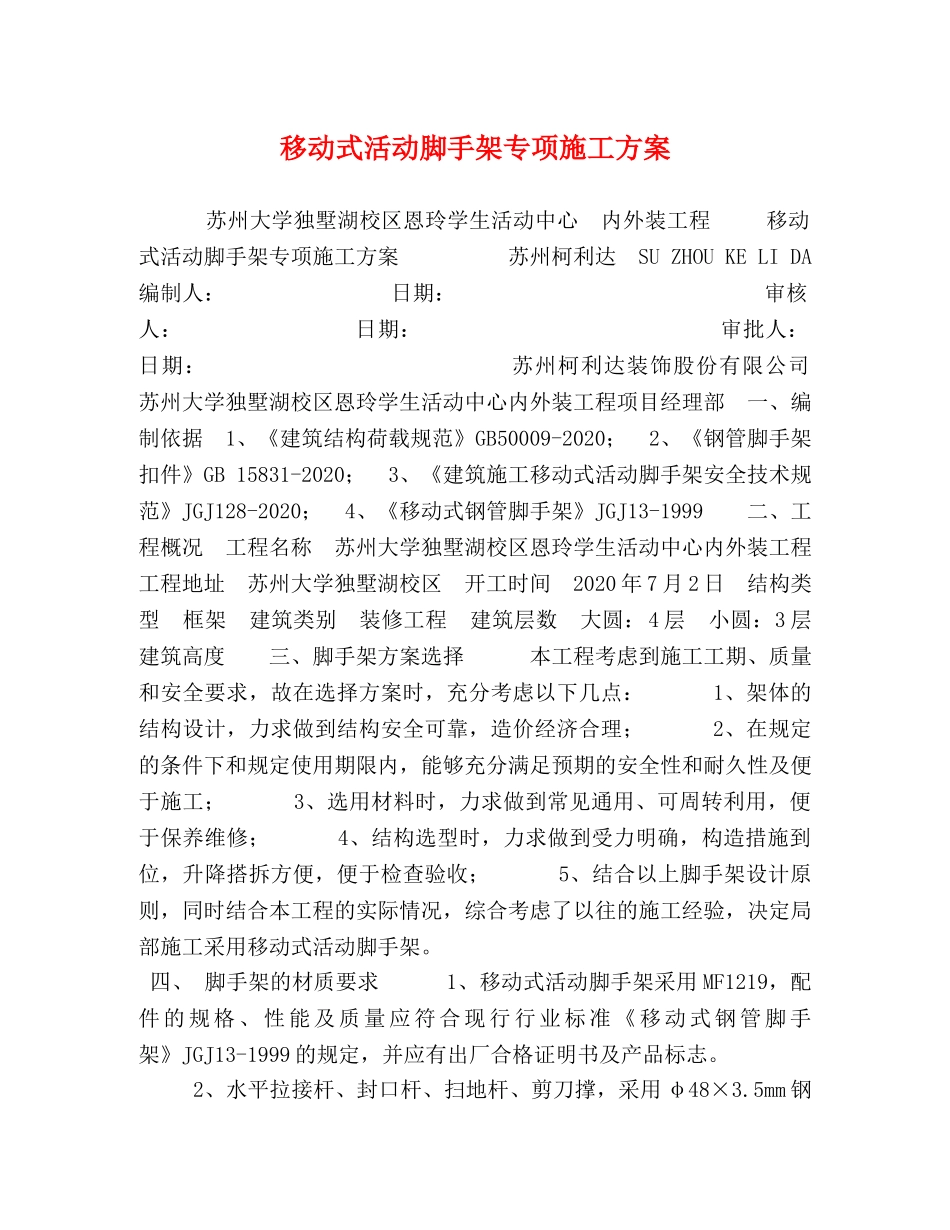

移动式活动脚手架专项施工方案苏州大学独墅湖校区恩玲学生活动中心内外装工程移动式活动脚手架专项施工方案苏州柯利达SUZHOUKELIDA编制人：日期：审核人：日期：审批人：日期：苏州柯利达装饰股份有限公司苏州大学独墅湖校区恩玲学生活动中心内外装工程项目经理部一、编制依据1、《建筑结构荷载规范》GB50009-2020；2、《钢管脚手架扣件》GB15831-2020；3、《建筑施工移动式活动脚手架安全技术规范》JGJ128-2020；4、《移动式钢管脚手架》JGJ13-1999二、工程概况工程名称苏州大学独墅湖校区恩玲学生活动中心内外装工程工程地址苏州大学独墅湖校区开工时间2020年7月2日结构类型框架建筑类别装修工程建筑层数大圆：4层小圆：3层建筑高度三、脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下几点：1、架体的结构设计，力求做到结构安全可靠，造价经济合理；2、在规定的条件下和规定使用期限内，能够充分满足预期的安全性和耐久性及便于施工；3、选用材料时，力求做到常见通用、可周转利用，便于保养维修；4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定局部施工采用移动式活动脚手架。四、脚手架的材质要求1、移动式活动脚手架采用MF1219，配件的规格、性能及质量应符合现行行业标准《移动式钢管脚手架》JGJ13-1999的规定，并应有出厂合格证明书及产品标志。2、水平拉接杆、封口杆、扫地杆、剪刀撑，采用φ48×3.5mm钢管，相应扣件规格为φ48mm。3、钢管应平直，平直度允许偏差为管长的1/500；两端面应平整，不得有斜口、毛口；严禁使用有硬伤（硬弯、砸扁等）及严重锈蚀的钢管。4、连接外径48mm钢管的扣件的性能、质量应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，连接钢管的扣件应有明显标记并按照现行国家标准《钢管脚手架扣件》（GB15831）中的有关规定执行。五、脚手架的搭设流程及要求移动式活动脚手架搭设的工艺流程为：拉线放底座→扫地杆固定脚轮→自一端起立移动式活动脚手架并随即装交叉支撑（板）→装水平架→装抛撑→装剪刀撑→照上述步骤，逐层向上安装→铺脚手板→装设顶部栏杆→扎安全网。以下为移动式活动脚手架的构造要求：1、地基本工程脚手架基础部位是钢筋混凝土，足以保证脚手架搭设承载能力的要求。2、移动式活动脚手架（1）移动式活动脚手架步距＼跨距，符合现行的行业标准《建筑施工移动式钢管脚手架安全技术规范》(GJ128-2020)的规定，并与交叉支撑规格配合。（2）移动式活动脚手架安装应自一端向另一端延伸，并逐层改变搭设方向，不得相对进行。搭完一步架后，应按要求检查并调整其水平度与垂直度。（3）不配套的移动式活动脚手架与配件不得混合使用于同一脚手架。3、配件(1)抛撑、交叉剪刀支撑、水平架或脚手板应紧随移动式活动脚手架的安装及时设置。(2)移动式活动脚手架的四周均应设置交叉支撑并应与立杆上的锁销锁牢。(3)上、下榀移动式活动脚手架的组装必须设置连接棒及锁臂，连接棒直径应小于立杆内径的1～2mm。(4)在操作层上连续满铺与移动式活动脚手架配套的挂扣式脚手板，扣紧挡板，防止脚手板脱落和松动。(5)连接移动式活动脚手架与配件的锁臂、搭钩必须处于锁住状态。(6)水平架或脚手板应在同一步内连续设置，脚手板应满铺。(7)栏板(杆)、挡脚板应设置在脚手架操作层周圈、移动式活动脚手架立杆的内侧。(8)移动式活动脚手架的立杆下端脚轮必须有足够承载力。4、拉接件(1)拉接杆、剪刀撑必须与脚手架同步搭设。(2)水平拉接杆应设于立杆内侧，剪刀撑应设于立杆外侧并连牢。(3)上部利用外伸来接杆件与主体结构连接。(4)下部采用架外斜支撑对整体起扶持稳固作用。(5)剪刀撑设置应符合下列规定：1)剪刀撑在脚手架外侧每边均要设置；2)剪刀撑按照脚手架外围宽度设置；3)剪刀撑应采用扣件与立杆扣紧，4)剪刀撑斜杆采用搭接，搭接长度不小于600mm，搭接处应采用两个扣件扣紧。(6)水平拉接杆设置应符合以下规定：1)在每层移动式活动脚手架顶部立柱内侧设置两道水平拉接杆；2)设置纵...
