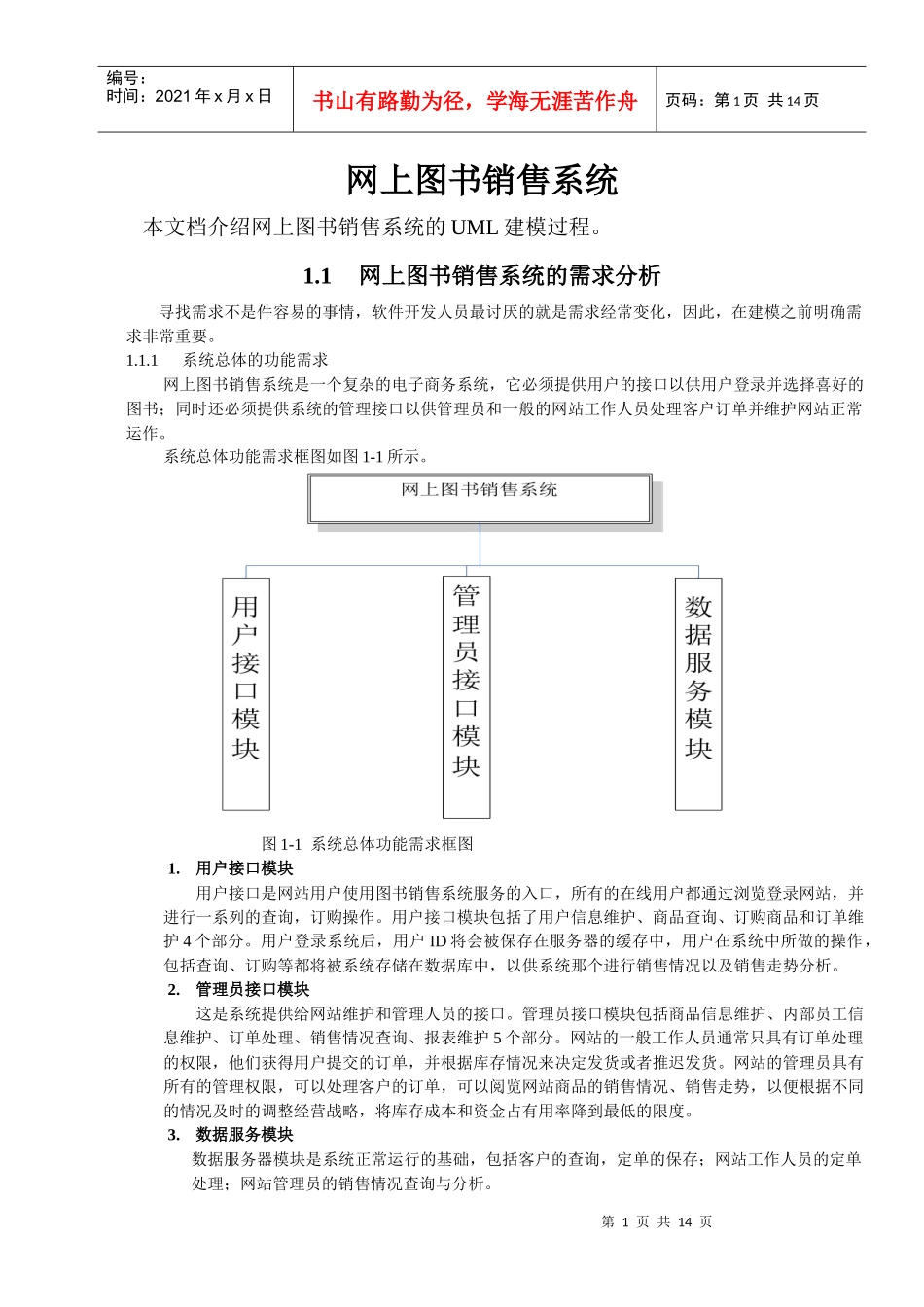

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页网上图书销售系统本文档介绍网上图书销售系统的UML建模过程。1.1网上图书销售系统的需求分析寻找需求不是件容易的事情，软件开发人员最讨厌的就是需求经常变化，因此，在建模之前明确需求非常重要。1.1.1系统总体的功能需求网上图书销售系统是一个复杂的电子商务系统，它必须提供用户的接口以供用户登录并选择喜好的图书；同时还必须提供系统的管理接口以供管理员和一般的网站工作人员处理客户订单并维护网站正常运作。系统总体功能需求框图如图1-1所示。图1-1系统总体功能需求框图1.用户接口模块用户接口是网站用户使用图书销售系统服务的入口，所有的在线用户都通过浏览登录网站，并进行一系列的查询，订购操作。用户接口模块包括了用户信息维护、商品查询、订购商品和订单维护4个部分。用户登录系统后，用户ID将会被保存在服务器的缓存中，用户在系统中所做的操作，包括查询、订购等都将被系统存储在数据库中，以供系统那个进行销售情况以及销售走势分析。2.管理员接口模块这是系统提供给网站维护和管理人员的接口。管理员接口模块包括商品信息维护、内部员工信息维护、订单处理、销售情况查询、报表维护5个部分。网站的一般工作人员通常只具有订单处理的权限，他们获得用户提交的订单，并根据库存情况来决定发货或者推迟发货。网站的管理员具有所有的管理权限，可以处理客户的订单，可以阅览网站商品的销售情况、销售走势，以便根据不同的情况及时的调整经营战略，将库存成本和资金占有用率降到最低的限度。3.数据服务模块数据服务器模块是系统正常运行的基础，包括客户的查询，定单的保存；网站工作人员的定单处理；网站管理员的销售情况查询与分析。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页1.1.2用户接口模块用户接口模块包括如图1-2所示的几个方面。图1-2用户接口模块1.用户信息维护每个使用该系统的用户必须经过注册，而注册的用户名是用户的唯一标识。系统可以接收更多可用的客户信息，比如购物方面的喜好、经济能力等。系统的后台程序会自动记录每个用户在登录网站后进行的所有操作，包括查询和订购信息。这些信息对于系统的管理员都是珍贵的数据，系统分析程序可以根据用户的查询记录判断该客户的喜好，可以根据用户的购买情况判断该客户的经济情况。系统后台程序可以根据分析的结果自动得出给该用户的推荐商品，在用户登录时显示在醒目的位置。用户维护功能如图1-3所示。图1-3用户信息维护功能前置条件：用户登录。2.商品查询商品查询模块可以根据商品的名称、种类、价格、厂家等各种条件进行组合查询。商品查询结果的列表中，用户可以进一步的查看详细信息。商品查询功能如图1-4所示。图1-4商品查询功能前置条件：用户登录。3.订购商品客户在根据喜好得到相应的商品列表后，可以选择订购商品。在订购商品后，系统会自动保存并更新该用户的定单。系统的工作人员可以及时得到订单并处理，根据情况选择发货，缺货或延迟发货。用户所有的订购商品记录都将保存在系统数据中供后台程序分析该用户的喜好和购买力。以后第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页该用户登录时可以推荐与其购买力相应的商品。订购商品功能如图1-5所示。图1-5订购商品功能前置条件：用户已登录，商品可供购买。4．订单维护客户在订购商品后可以查询其订单的状态（包括处理中、发货中、缺货中和已经完成），并可以对处理中和缺货中的订单进行增加、删除和修改的操作。订单修改的结果会及时更新并提交给工作人员。客户的订单维护信息也将被保存在系统的数据库中供分析使用。订单维护功能如图1-6所示。图1-6订单维护功能前置条件：用户登录2.1.3管理员接口模块管理员接口模块包括如图1-7所示的几个方面。图1-7管理员接口模块说包括的功能模块管理员接口模块是系统管理员事业网兜核心模块，是整个网上图书销售系统正常运行的基础。1．商品信息维护系统管理员登录后可以对系统所有的商品信息进行...
