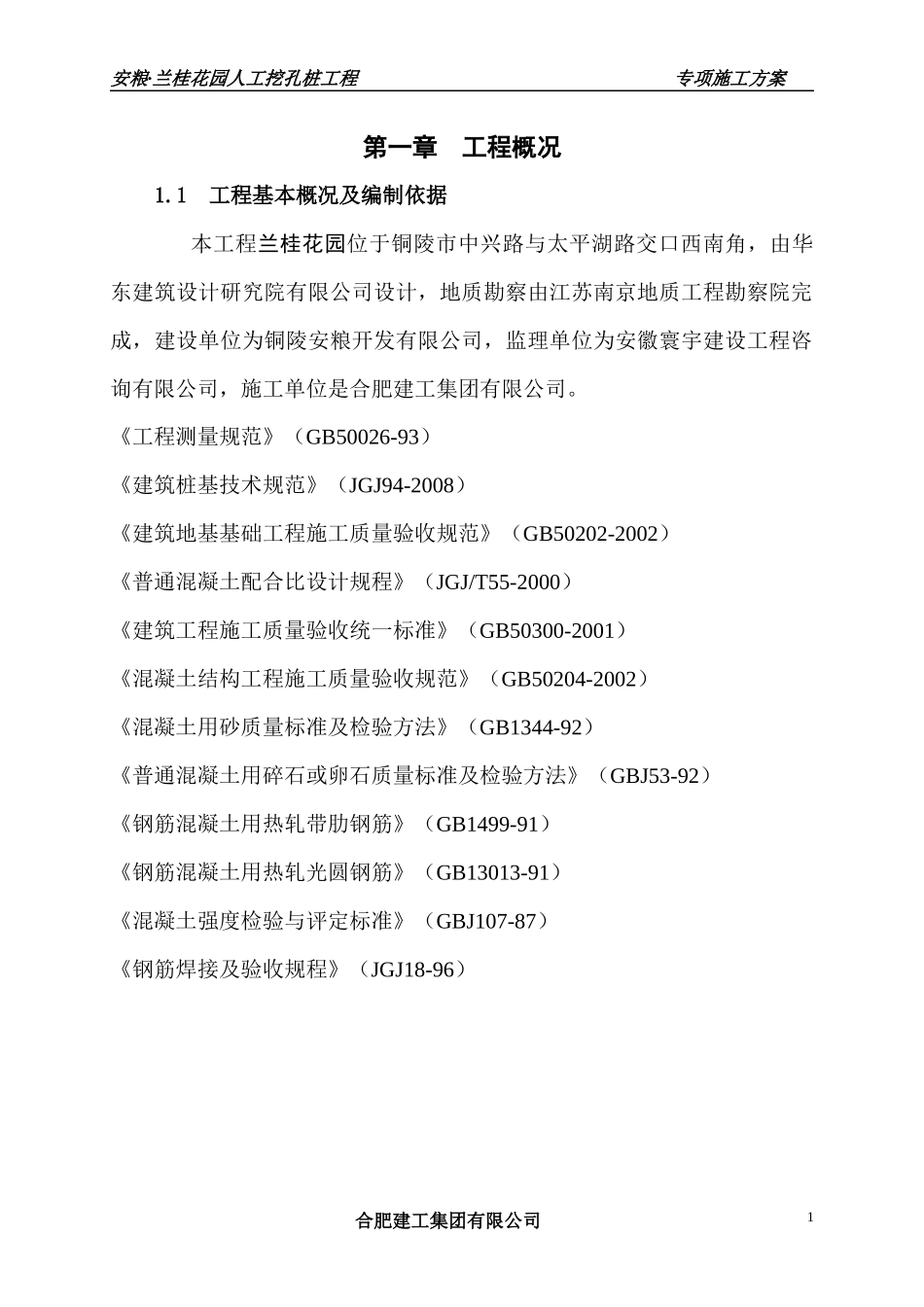

安粮·兰桂花园人工挖孔桩工程专项施工方案第一章工程概况1.1工程基本概况及编制依据本工程兰桂花园位于铜陵市中兴路与太平湖路交口西南角，由华东建筑设计研究院有限公司设计，地质勘察由江苏南京地质工程勘察院完成，建设单位为铜陵安粮开发有限公司，监理单位为安徽寰宇建设工程咨询有限公司，施工单位是合肥建工集团有限公司。《工程测量规范》（GB50026-93）《建筑桩基技术规范》（JGJ94-2008）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《普通混凝土配合比设计规程》（JGJ/T55-2000）《建筑工程施工质量验收统一标准》（GB50300-2001）《混凝土结构工程施工质量验收规范》（GB50204-2002）《混凝土用砂质量标准及检验方法》（GB1344-92）《普通混凝土用碎石或卵石质量标准及检验方法》（GBJ53-92）《钢筋混凝土用热轧带肋钢筋》（GB1499-91）《钢筋混凝土用热轧光圆钢筋》（GB13013-91）《混凝土强度检验与评定标准》（GBJ107-87）《钢筋焊接及验收规程》（JGJ18-96）合肥建工集团有限公司1安粮·兰桂花园人工挖孔桩工程专项施工方案1.2工程设计及技术要求1.2.1工程桩桩基人工挖孔桩：本工程6#、7#楼共设计人工挖孔桩252根，桩径均为Ф900。①桩型有两种，分别为ZH1和ZH2，其中ZH2桩需作扩大头，扩孔直径为1000。桩护壁的混凝土强度等级全部为C30，桩身砼强度等级为C30。第一节挖深1m，浇钢筋混凝土护壁，不利土层挖深0.5m，浇钢筋砼护壁。往下施工时每一节作为一个施工循环（即挖好每节土后接着浇灌一节混凝土护壁）。一般土层中每节高度为1m，上下节护壁搭接不小于5cm。护壁应按护壁图纸要求施工，混凝土应振捣密实，以确保护壁的安全同时防止护壁渗漏。纵向钢筋采用焊接或机械连接，接头应错开42d且不小于42d，接头数不应超过50%。桩身主筋的混凝土保护层厚度为50mm。人工挖孔桩终孔时，应进行桩端持力层检验。桩身混凝土浇灌混凝土应采用插入式振捣器振捣密实。施工完成后的工程桩进行桩身完整性检测，低应便检测数量为总数的100%。合肥建工集团有限公司2安粮·兰桂花园人工挖孔桩工程专项施工方案桩身完整性检测和单桩竖向承载力检测应按照《建筑基桩检测技术规范》JGJ106-2003执行。凡本图未说明事项，均按《建筑桩基技术规范》（JGJ94-2008）《建筑地基基础设计规范》（GB50007-2002）执行。1.3场地工程地质条件及地基岩土构成与岩性特征及水文条件1.3.1．地形地貌拟建场地为非原始地貌，局部回填。孔口地面高程为16.60～17.85m（吴淞高程系），最大高差0.60m。该高程由业主提供，引测自拟建场地旁青阳路人行盲道上一点，该基准点高程BM=17.06m（吴淞高程系）。拟建场地地貌单元属南淝河一级阶地地貌单元。1.3.2．地基岩土构成根据野外钻孔揭露、原位测试及取样进行的土工试验成果资料，本次勘探所达深度范围内的地层分布情况如下：①层杂填土（Q4ml）：灰黄、褐黄色，稍密状，湿，成份主要为粉质粘土，夹少量碎石、砖块及混凝土等。层厚1.20～5.50m，该层在场地内分布普遍。②层粉质粘土（Q3pl+al）：褐黄色，稍湿，硬塑～坚硬状，含铁锰质结核及高岭土团块，底部夹少量角砾，腊状光泽，无摇震反应，光泽反应稍光滑，干时锤击易碎，干强度中等、韧性中等。层顶埋深1.20～5.50m，层顶高程17.65～22.47m，层厚0.50～3.20m。该层在场地内分布普遍。③层粉质粘土夹碎石（Q3pl+al）：灰黄色，湿，中密状，碎石含量合肥建工集团有限公司3安粮·兰桂花园人工挖孔桩工程专项施工方案为55~65%，砾径0.3~5cm不等，最大10cm，次棱角状，碎石成份主要为砂岩、页岩，硬塑状粉质粘土充填。层顶埋深3.50～7.60m，层顶高程15.65～20.35m，层厚2.00～7.00m。该层在场地内分布普遍。④层强风化页岩(P2d)：灰黑色~褐黄色，岩心破碎，呈碎块及碎屑状，原岩结构可辩，岩芯手捏易断。层顶埋深6.00～11.80m，层顶高程11.35～17.39m，该层仅在高层建筑处钻孔揭穿，揭露厚度0.30～6.50m。夹中风化页岩团块。该层在场地内分布普遍。⑤层灰岩(T1x)：呈青灰色，岩芯较完整，呈柱状夹块状、短柱状，裂隙发育一般，多为方解石脉胶结，岩石饱和单轴抗压强度标准值为49.2MPa，属较硬岩，R...
