高层外脚手架施工方案(定稿)VIP免费

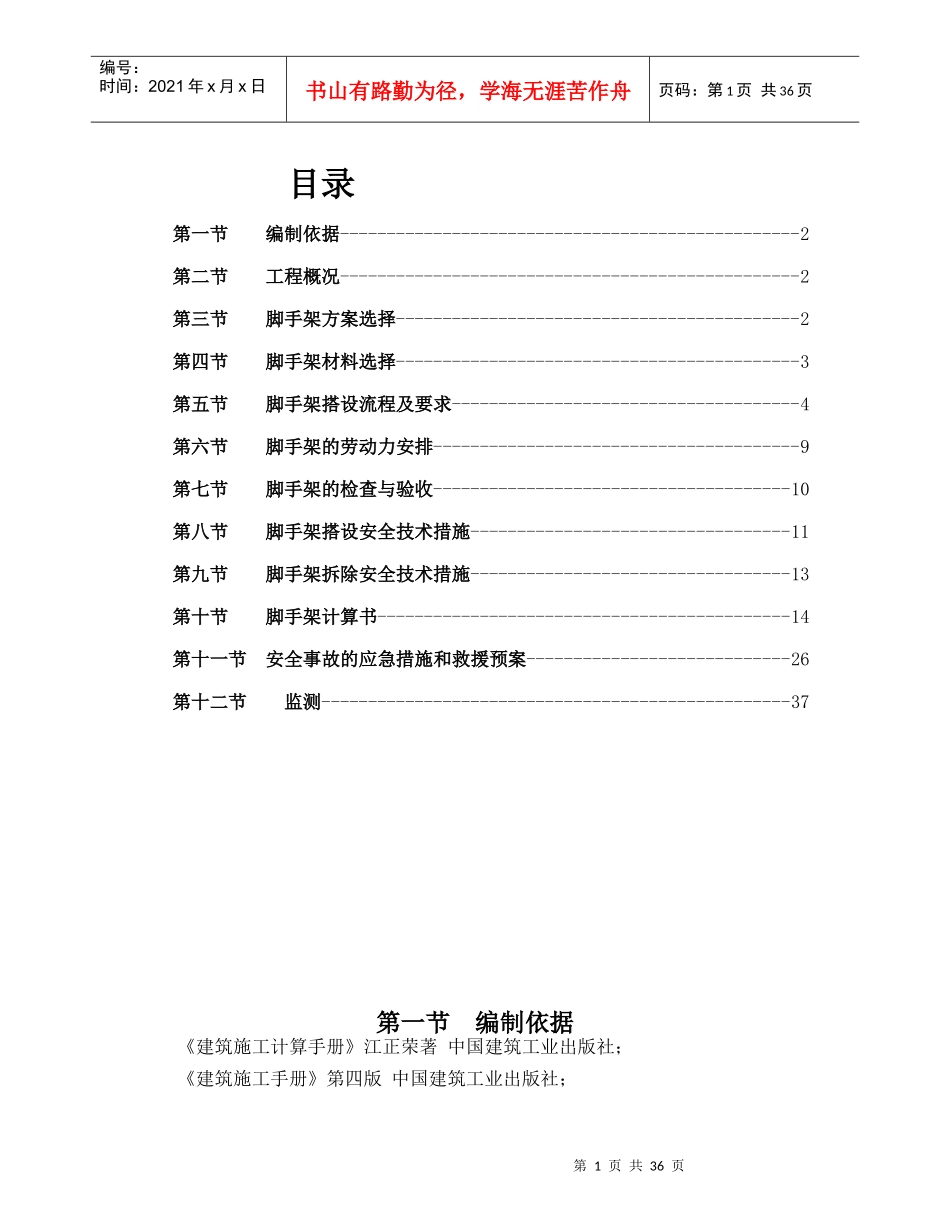

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页目录第一节编制依据-------------------------------------------------2第二节工程概况-------------------------------------------------2第三节脚手架方案选择-------------------------------------------2第四节脚手架材料选择-------------------------------------------3第五节脚手架搭设流程及要求-------------------------------------4第六节脚手架的劳动力安排---------------------------------------9第七节脚手架的检查与验收--------------------------------------10第八节脚手架搭设安全技术措施----------------------------------11第九节脚手架拆除安全技术措施----------------------------------13第十节脚手架计算书--------------------------------------------14第十一节安全事故的应急措施和救援预案----------------------------26第十二节监测--------------------------------------------------37第一节编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页《钢结构设计规范》GB50017-2003中国建筑工业出版社；《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011中国建筑工业出版社；《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-2011中国建筑工业出版社；《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；另外参照本工程施工图纸及施工组织设计编制本施工方案。第二节工程概况本工程为海南东汇·森语林项目一标段工程，该工程位于海南省澄迈县老城开发区港德大酒店旁（南海大道西21公里处）。设计使用年限50年，建筑耐火等级二级，二类建筑，安全等级为二级，抗震设防烈度8度，场地土类别为二类。主要由1#、2#、9#、10#、11#主楼，总建筑面约38000㎡，房屋檐高55.4米，架体搭设高度57米。建设单位是海南新城区开发有限公司，设计单位是海南省建筑设计院，监理单位是广州海建监理有限公司，施工单位山河建设集团有限公司。第三节脚手架方案选择本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合相关文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页五栋18层住宅采用落地式脚手架。第四节脚手架材料选择钢管落地脚手架l、钢管落地脚手架，选用外径48．3mm，壁厚3.6mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《扣件钢管脚手安全技术标准》JGJ130-2011的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求...
