转换层(梁式)施工方案VIP免费

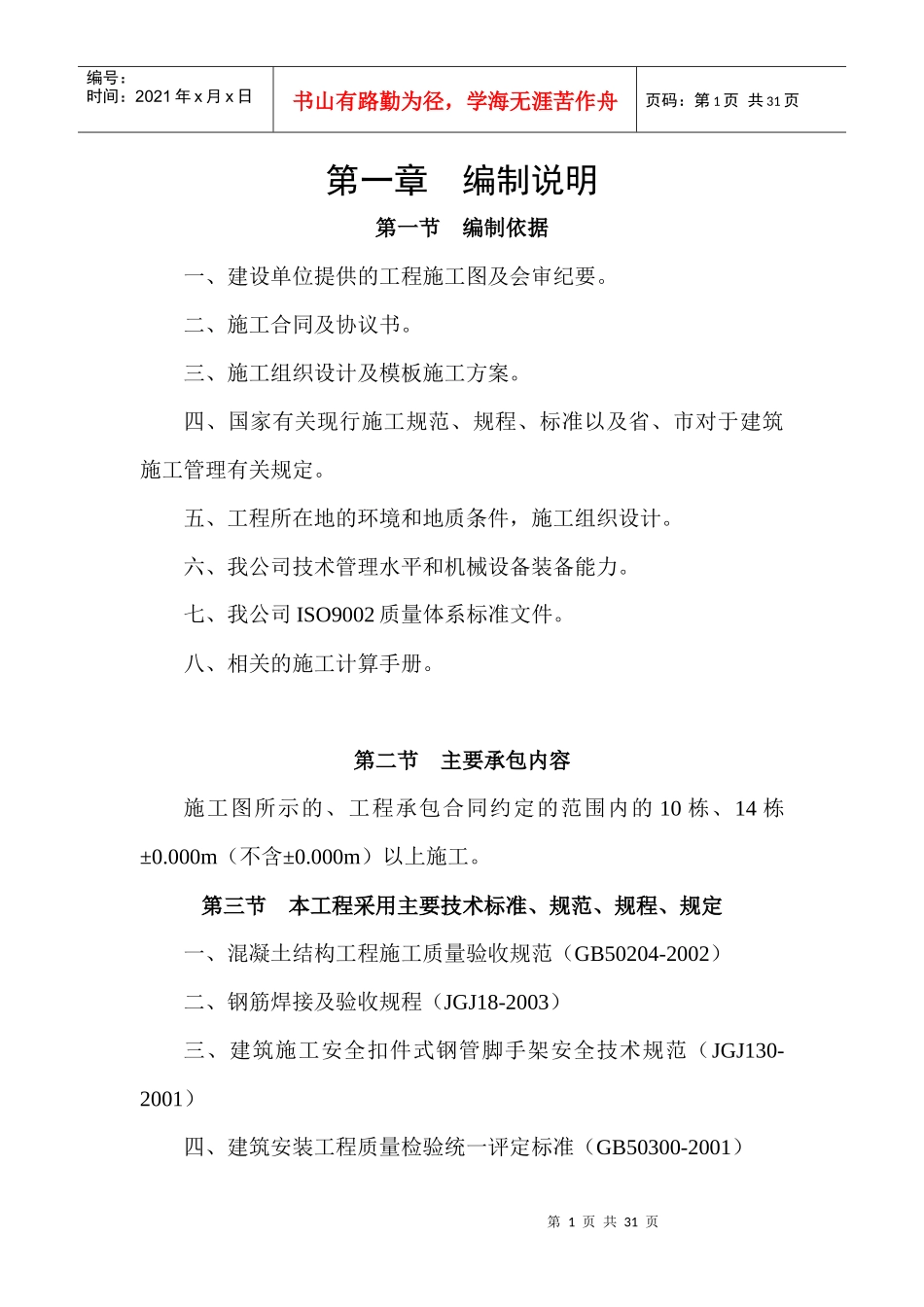

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页第一章编制说明第一节编制依据一、建设单位提供的工程施工图及会审纪要。二、施工合同及协议书。三、施工组织设计及模板施工方案。四、国家有关现行施工规范、规程、标准以及省、市对于建筑施工管理有关规定。五、工程所在地的环境和地质条件，施工组织设计。六、我公司技术管理水平和机械设备装备能力。七、我公司ISO9002质量体系标准文件。八、相关的施工计算手册。第二节主要承包内容施工图所示的、工程承包合同约定的范围内的10栋、14栋±0.000m（不含±0.000m）以上施工。第三节本工程采用主要技术标准、规范、规程、规定一、混凝土结构工程施工质量验收规范（GB50204-2002）二、钢筋焊接及验收规程（JGJ18-2003）三、建筑施工安全扣件式钢管脚手架安全技术规范（JGJ130-2001）四、建筑安装工程质量检验统一评定标准（GB50300-2001）第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页五、建筑工程质量检验评定标准（GB50210-2001）六、钢筋机械连接通用技术规程（JGJ107-96）第二章工程概况第一节工程概况一、工程概况：建设单位：***房地产有限公司设计单位：***标办建筑设计院有限公司工程名称：****二期10、14栋工程工程地址：*******建筑总面积：约82650㎡。建筑层数：地上18+1层建筑高度：59.95m。本工程为****房地产有限公司的“城南名著”10、14栋住宅，位于*******。工程为18+1层商住建筑。二、结构概况1、抗震设防烈度：7度2、结构类型：框支抗震墙结构五层以下框支框架抗震等级：1级五层以下剪力墙抗震等级：1级五层以上剪力墙抗震等级：3级第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页转换层位于三层（标高8.800）3、砼强度等级：10栋J型、14栋主体结构构件强度等级如下：墙（包括连梁）部位三层及以下四至五层六层以上标高8.800以下8.800至14.80014.800以上强度C45C40C30柱部位三层及以下标高8.800以下强度C45梁部位三层及以下四至五层六层以上梁标高8.800以下8.800至14.80014.800以上强度C45C40C30板强度除三层楼面（8.800）为C40外，其他部位均为C3010栋G型主体结构构件强度等级如下：墙（包括连梁）部位三层及以下四至五层六层以上标高8.800以下8.800至14.80014.800以上强度C45C40C30柱部位三层及以下标高8.800以下强度C40梁部位三层及以下四层以上梁标高8.800以下8.800以上强度C45C30板强度除三层楼面（8.800）为C40外，其他部位均为C304、钢筋：I级钢筋，Ⅱ级钢筋、Ⅲ级钢筋、冷轧带肋钢筋。保护层：墙15㎜、板15㎜、梁25㎜、柱30㎜。5、转换层构件截面尺寸：本工程转换板厚180㎜；转换梁截面：1200×1400、1100×1400、1000×1400、900×1300、800×1400、800×1300、700×1200、600×1200、400×1000等；第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页三、转换层施工主要工作内容及其特点难点（一）根据建设方、施工方之间的合同要求，本工程转换层土建施工的主要承包内容为：地下室顶板以上、8.80m标高以下钢筋砼结构。具体包括钢筋制安，模板及其支架的安拆，商品砼、振捣、养护，各种脚手架的搭拆。（二）转换层施工的特点转换层梁截面大，且跨度及截面尺寸不一。转换层梁数量较多，受力筋层数多，保护层和钢筋间距、排距必须严格控制，多跨连续梁上部主筋配料和机械连接的接头设置统筹考虑。所以其模板支撑体系，钢筋绑扎及砼浇筑的施工难度较大。第三章施工顺序安排一、工程按常规施工至二层结构板面（4.45m），且考虑施工中的各种附加荷载，为确保工程施工的安全，支撑二层结构的模板竖向支撑体系不拆除。二、按施工图及施工设计要求进行支模，扎筋。三、浇筑砼四、砼养护五、拆除模板及支撑六、本工程由于为商住楼，各种功能要求，安装管线繁多，转换层施工期间设备系统安装工程应密切配合土建进度进行预留、预第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5...
