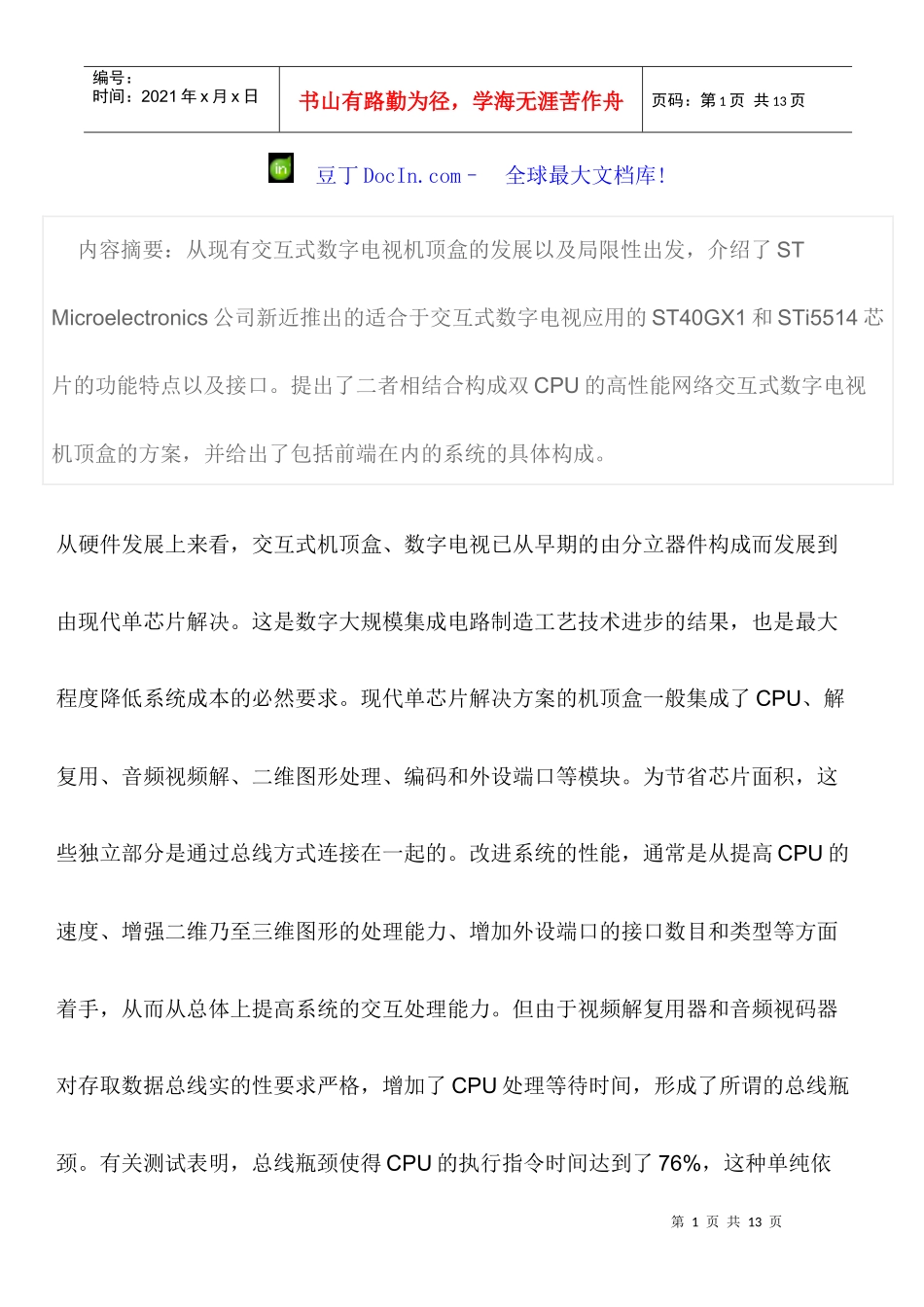

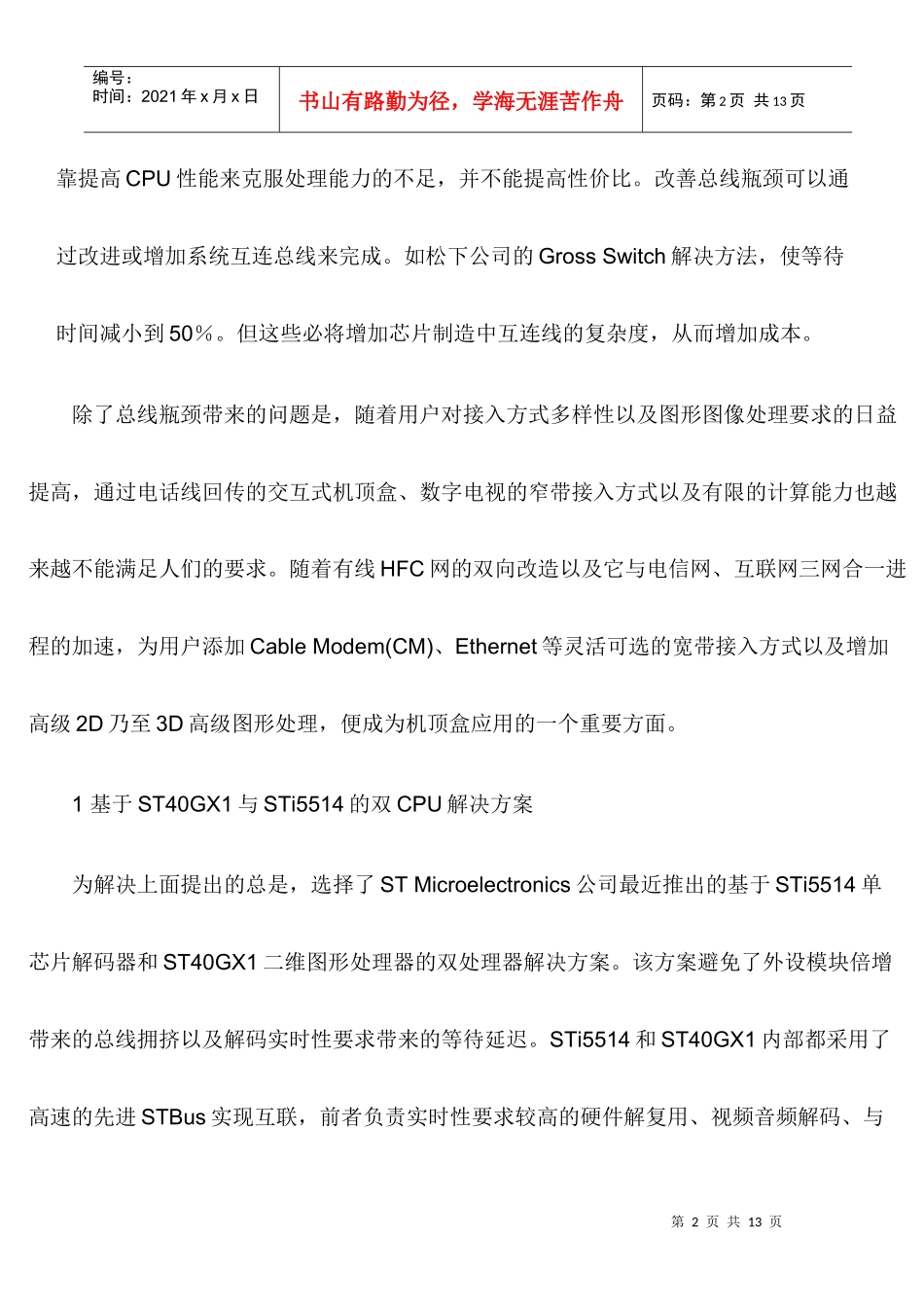

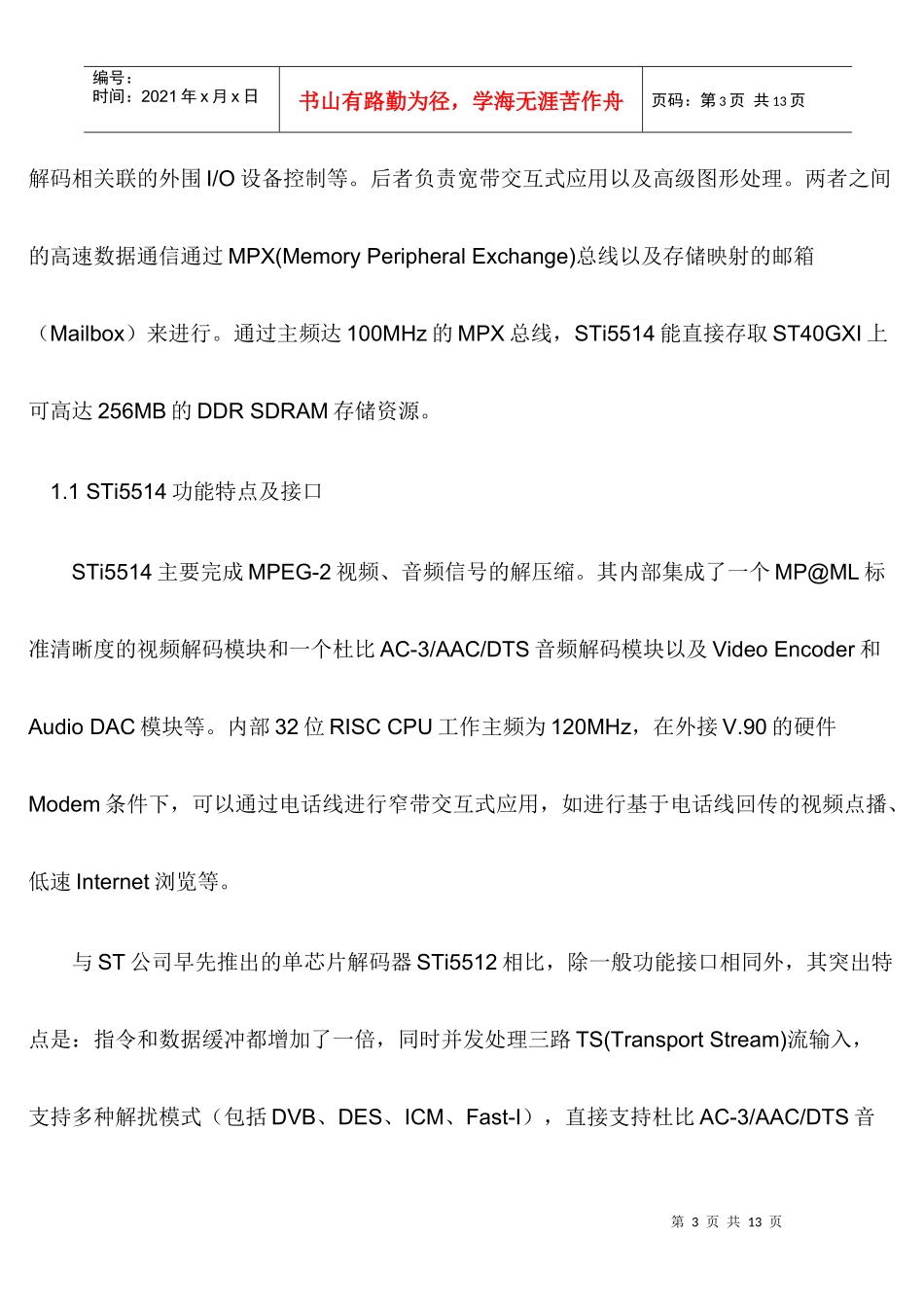

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页豆丁DocIn.com–全球最大文档库!内容摘要：从现有交互式数字电视机顶盒的发展以及局限性出发，介绍了STMicroelectronics公司新近推出的适合于交互式数字电视应用的ST40GX1和STi5514芯片的功能特点以及接口。提出了二者相结合构成双CPU的高性能网络交互式数字电视机顶盒的方案，并给出了包括前端在内的系统的具体构成。从硬件发展上来看，交互式机顶盒、数字电视已从早期的由分立器件构成而发展到由现代单芯片解决。这是数字大规模集成电路制造工艺技术进步的结果，也是最大程度降低系统成本的必然要求。现代单芯片解决方案的机顶盒一般集成了CPU、解复用、音频视频解、二维图形处理、编码和外设端口等模块。为节省芯片面积，这些独立部分是通过总线方式连接在一起的。改进系统的性能，通常是从提高CPU的速度、增强二维乃至三维图形的处理能力、增加外设端口的接口数目和类型等方面着手，从而从总体上提高系统的交互处理能力。但由于视频解复用器和音频视码器对存取数据总线实的性要求严格，增加了CPU处理等待时间，形成了所谓的总线瓶颈。有关测试表明，总线瓶颈使得CPU的执行指令时间达到了76%，这种单纯依第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页靠提高CPU性能来克服处理能力的不足，并不能提高性价比。改善总线瓶颈可以通过改进或增加系统互连总线来完成。如松下公司的GrossSwitch解决方法，使等待时间减小到50％。但这些必将增加芯片制造中互连线的复杂度，从而增加成本。除了总线瓶颈带来的问题是，随着用户对接入方式多样性以及图形图像处理要求的日益提高，通过电话线回传的交互式机顶盒、数字电视的窄带接入方式以及有限的计算能力也越来越不能满足人们的要求。随着有线HFC网的双向改造以及它与电信网、互联网三网合一进程的加速，为用户添加CableModem(CM)、Ethernet等灵活可选的宽带接入方式以及增加高级2D乃至3D高级图形处理，便成为机顶盒应用的一个重要方面。1基于ST40GX1与STi5514的双CPU解决方案为解决上面提出的总是，选择了STMicroelectronics公司最近推出的基于STi5514单芯片解码器和ST40GX1二维图形处理器的双处理器解决方案。该方案避免了外设模块倍增带来的总线拥挤以及解码实时性要求带来的等待延迟。STi5514和ST40GX1内部都采用了高速的先进STBus实现互联，前者负责实时性要求较高的硬件解复用、视频音频解码、与第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页解码相关联的外围I/O设备控制等。后者负责宽带交互式应用以及高级图形处理。两者之间的高速数据通信通过MPX(MemoryPeripheralExchange)总线以及存储映射的邮箱（Mailbox）来进行。通过主频达100MHz的MPX总线，STi5514能直接存取ST40GXI上可高达256MB的DDRSDRAM存储资源。1.1STi5514功能特点及接口STi5514主要完成MPEG-2视频、音频信号的解压缩。其内部集成了一个MP@ML标准清晰度的视频解码模块和一个杜比AC-3/AAC/DTS音频解码模块以及VideoEncoder和AudioDAC模块等。内部32位RISCCPU工作主频为120MHz，在外接V.90的硬件Modem条件下，可以通过电话线进行窄带交互式应用，如进行基于电话线回传的视频点播、低速Internet浏览等。与ST公司早先推出的单芯片解码器STi5512相比，除一般功能接口相同外，其突出特点是：指令和数据缓冲都增加了一倍，同时并发处理三路TS(TransportStream)流输入，支持多种解扰模式（包括DVB、DES、ICM、Fast-I），直接支持杜比AC-3/AAC/DTS音第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页频解码，提供ATAPI硬盘电路接口，并直接支持Ultra-DMA66高速数据传送模式的硬盘以实现数字电视节目的实时录制，视频解码流可以以ITU-R601_656格式数据流输出或者以复合视频信号（CVBS）、分量信号RGB和YUV等不同模拟模式输出，支持Teletext解码输出，同时提供对两路SIM卡接口，利用扩展银行卡等高级应用。由于STi5514去掉了1394接口...
