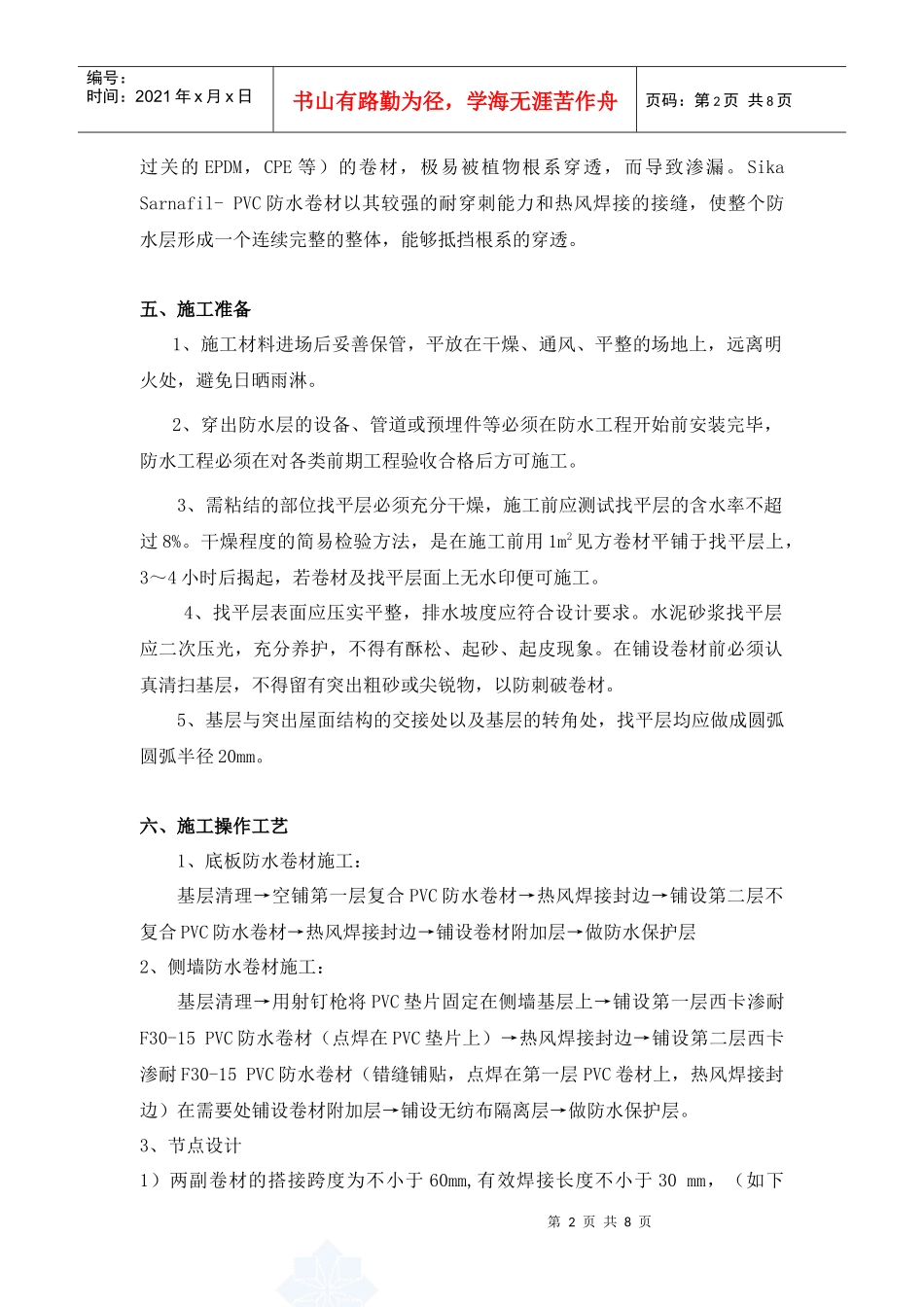

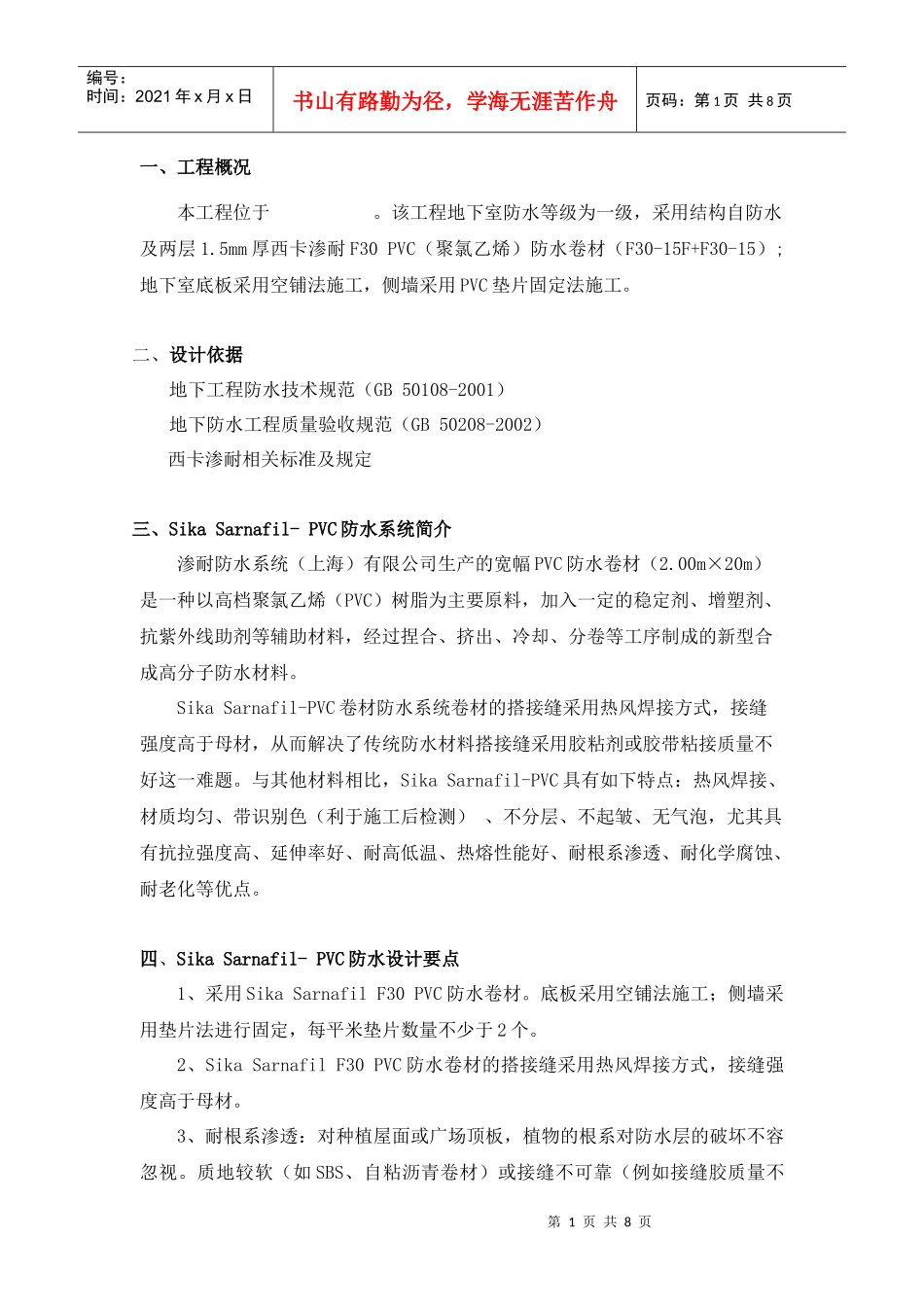

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一、工程概况本工程位于。该工程地下室防水等级为一级，采用结构自防水及两层1.5mm厚西卡渗耐F30PVC（聚氯乙烯）防水卷材（F30-15F+F30-15）;地下室底板采用空铺法施工，侧墙采用PVC垫片固定法施工。二、设计依据地下工程防水技术规范（GB50108-2001）地下防水工程质量验收规范（GB50208-2002）西卡渗耐相关标准及规定三、SikaSarnafil-PVC防水系统简介渗耐防水系统（上海）有限公司生产的宽幅PVC防水卷材（2.00m×20m）是一种以高档聚氯乙烯（PVC）树脂为主要原料，加入一定的稳定剂、增塑剂、抗紫外线助剂等辅助材料，经过捏合、挤出、冷却、分卷等工序制成的新型合成高分子防水材料。SikaSarnafil-PVC卷材防水系统卷材的搭接缝采用热风焊接方式，接缝强度高于母材，从而解决了传统防水材料搭接缝采用胶粘剂或胶带粘接质量不好这一难题。与其他材料相比，SikaSarnafil-PVC具有如下特点：热风焊接、材质均匀、带识别色（利于施工后检测）、不分层、不起皱、无气泡，尤其具有抗拉强度高、延伸率好、耐高低温、热熔性能好、耐根系渗透、耐化学腐蚀、耐老化等优点。四、SikaSarnafil-PVC防水设计要点1、采用SikaSarnafilF30PVC防水卷材。底板采用空铺法施工；侧墙采用垫片法进行固定，每平米垫片数量不少于2个。2、SikaSarnafilF30PVC防水卷材的搭接缝采用热风焊接方式，接缝强度高于母材。3、耐根系渗透：对种植屋面或广场顶板，植物的根系对防水层的破坏不容忽视。质地较软（如SBS、自粘沥青卷材）或接缝不可靠（例如接缝胶质量不第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页过关的EPDM，CPE等）的卷材，极易被植物根系穿透，而导致渗漏。SikaSarnafil-PVC防水卷材以其较强的耐穿刺能力和热风焊接的接缝，使整个防水层形成一个连续完整的整体，能够抵挡根系的穿透。五、施工准备1、施工材料进场后妥善保管，平放在干燥、通风、平整的场地上，远离明火处，避免日晒雨淋。2、穿出防水层的设备、管道或预埋件等必须在防水工程开始前安装完毕，防水工程必须在对各类前期工程验收合格后方可施工。3、需粘结的部位找平层必须充分干燥，施工前应测试找平层的含水率不超过8%。干燥程度的简易检验方法，是在施工前用1m2见方卷材平铺于找平层上，3～4小时后揭起，若卷材及找平层面上无水印便可施工。4、找平层表面应压实平整，排水坡度应符合设计要求。水泥砂浆找平层应二次压光，充分养护，不得有酥松、起砂、起皮现象。在铺设卷材前必须认真清扫基层，不得留有突出粗砂或尖锐物，以防刺破卷材。5、基层与突出屋面结构的交接处以及基层的转角处，找平层均应做成圆弧圆弧半径20mm。六、施工操作工艺1、底板防水卷材施工：基层清理→空铺第一层复合PVC防水卷材→热风焊接封边→铺设第二层不复合PVC防水卷材→热风焊接封边→铺设卷材附加层→做防水保护层2、侧墙防水卷材施工：基层清理→用射钉枪将PVC垫片固定在侧墙基层上→铺设第一层西卡渗耐F30-15PVC防水卷材（点焊在PVC垫片上）→热风焊接封边→铺设第二层西卡渗耐F30-15PVC防水卷材（错缝铺贴，点焊在第一层PVC卷材上，热风焊接封边）在需要处铺设卷材附加层→铺设无纺布隔离层→做防水保护层。3、节点设计1）两副卷材的搭接跨度为不小于60mm,有效焊接长度不小于30mm，（如下第3页共8页第2页共8页渗耐阴角渗耐阳角编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页图）2）阴阳角处理（如下图）使用渗耐阴阳角预制件，以确保节点的完整可靠，并提高施工效率。其它细部节点处理详见附图七、质量检验标准西卡渗耐宽幅PVC防水卷材其施工质量除严格按照《地下工程防水技术规范》、《地下防水工程质量验收规范》执行外，其施工质量及检测方法如下：1、焊缝焊接：焊机压力为500～550N左右，温度为500～550℃，焊接速度为1.8m～2.5m/min.具体情况视现场的条件（温度、湿度）而定。2、手工焊接：焊枪温度控制在250～450℃之间，焊接速度为1.0～1.5m/第4页共8页第3页共8页编号：时间：2...
